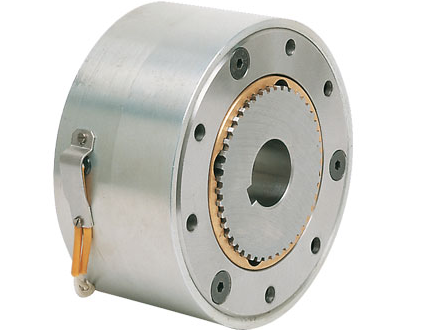

Elektromagnetická brzda s jedním kotoučem a pružinou
- Napětí 24 V DC - 0 + 15 %
- Používá se pro suché aplikace
- Nouzová nebo parkovací brzda, s velmi malou vůlí v zablokované poloze
- Magnetická miska (1) je upevněna na pevném podstavci, zatímco ozubený náboj (7) je drážkovaně spojen s brzděným hřídelem
- Statické momenty (Ms) od 25 do 150 Nm

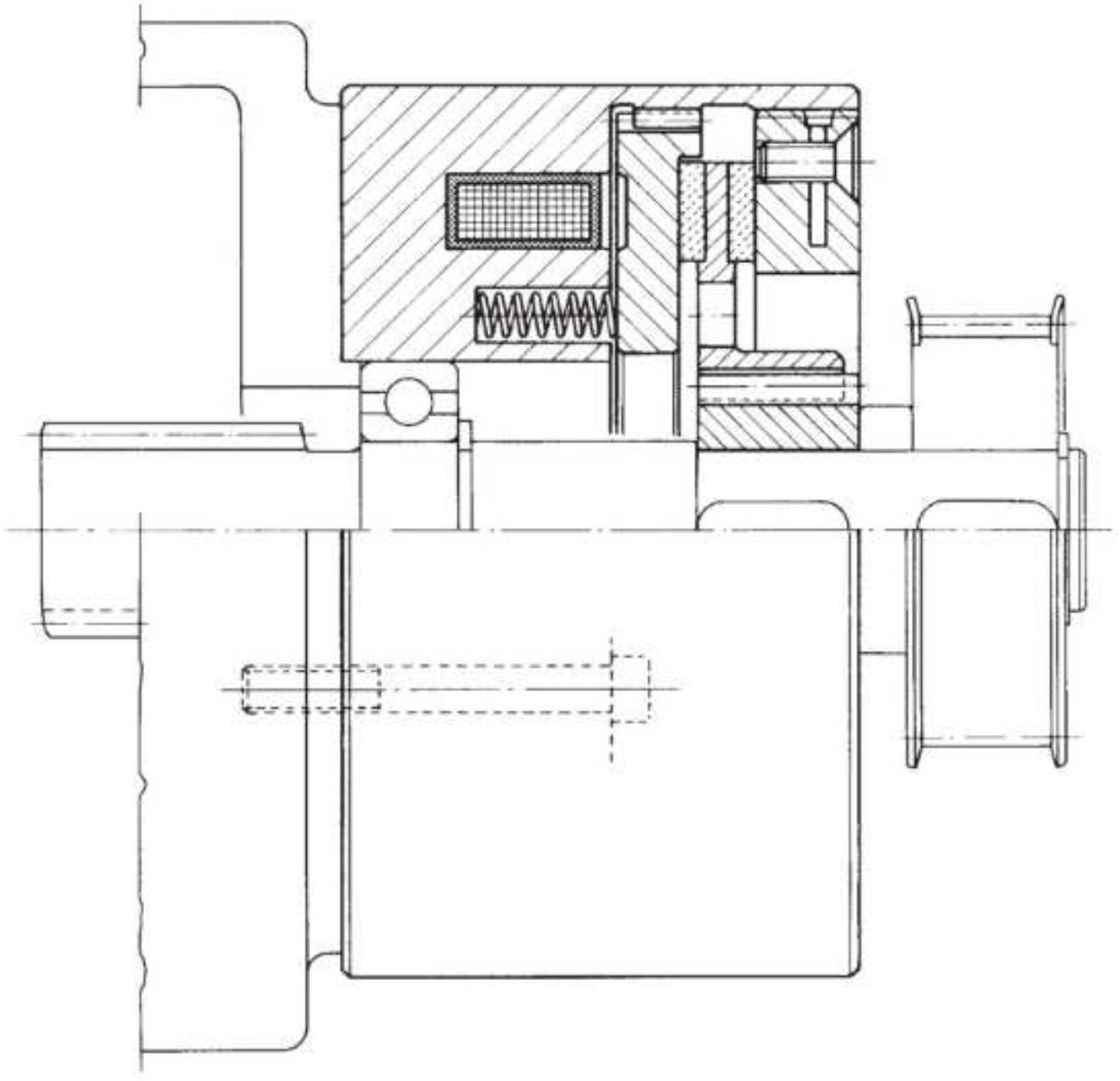

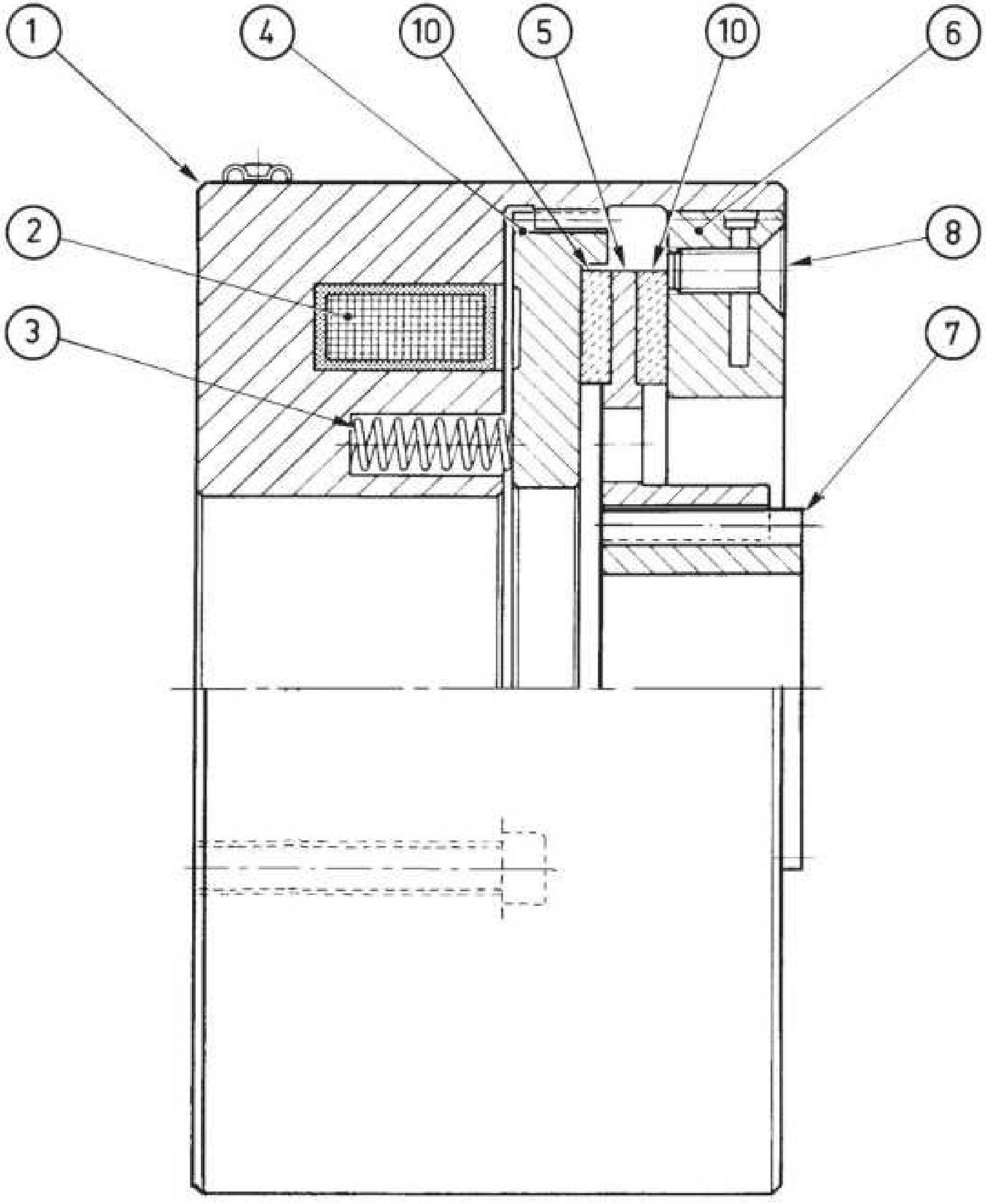

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. TLAČNÁ PRUŽINA
4. PŘÍRUBA
5. BRZDOVÝ KOTOUČ
6. SEŘIZOVACÍ KROUŽEK
7. OZUBENÝ NÁBOJ
8. ŠROUBY POJISTNÉHO KROUŽKU
9. SBĚRNÝ KROUŽEK
10. TŘECÍ OBLOŽENÍ
3D konfigurace (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
