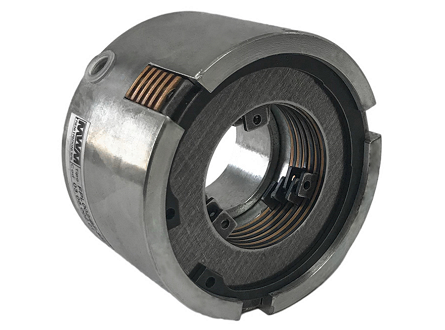

Brzda FPL/BF
- Použití: za sucha (úprava pro použití v olejové lázni na požádání)
- Montáž: vnější těleso připevněte šrouby nebo šrouby k plášti stroje nebo k jiné pevné podložce a poté na rotující hřídel namontujte frézovaný náboj (na vyžádání), který se zasune do žeber vnitřních kotoučů
- Statický moment (Ms) od 95 do 2400 Nm

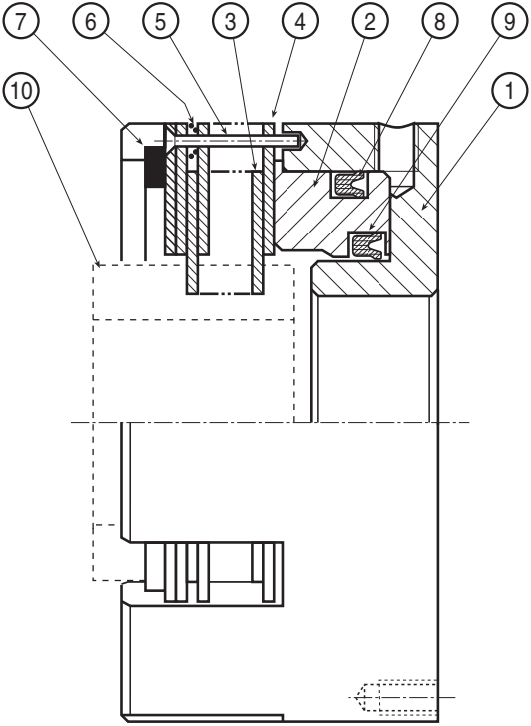

SCHÉMA
1. DOMEK HRNCE / TĚLA
2. PÍST
3. VNITŘNÍ DISK
4. VNĚJŠÍ DISK
5. VODICÍ KOLÍK PRUŽINY
6. VYMEZOVAČ DISKŮ
7. VNITŘNÍ POJISTNÝ KROUŽEK
8. GUFERO
9. GUFERO
10. NÁBOJ (NA VYŽÁDÁNÍ)
Aplikace

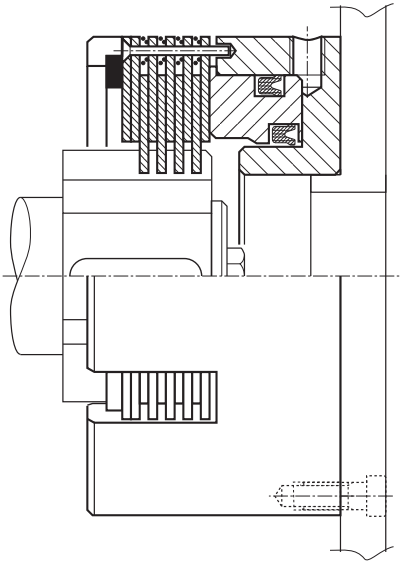

Příklad montáže:
