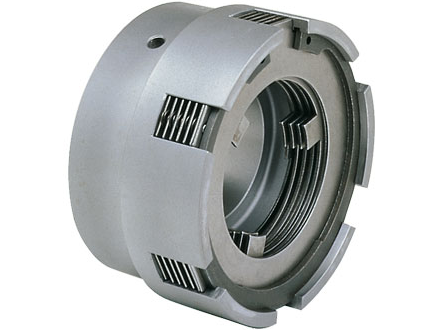

Brzda PBL/BF
Pneumaticky ovládaná vícekotoučová brzda se statickým válcem
- Obvykle se používá pro suché aplikace s kotouči "BF"
- Brzda se připevňuje ke stěně pomocí vyfrézovaného náboje (9), který je drážkovaně spojen s brzděným hřídelem
- Statický moment při 6 barech (Ms) od 68 do 225 Nm
SCHÉMA
1. DOMEK HRNCE / TĚLA
2. PÍST
3. VNITŘNÍ DISK
4. VNĚJŠÍ DISK
5. VODICÍ KOLÍK PRUŽINY
6. GUFERO
7. GUFERO
8. POJISTNÝ KROUŽEK
9. NÁBOJ (NA VYŽÁDÁNÍ)
Aplikace
Příklad montáže:
