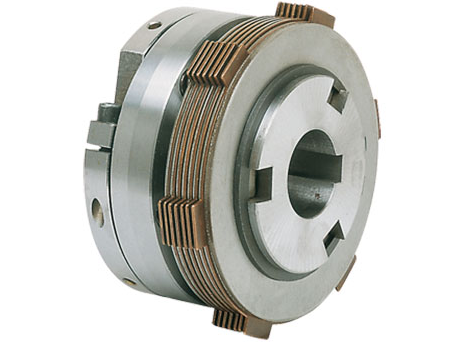

Omezovač momentu GS/SC-BF
Vícedisková spojka s omezením krouticího momentu
- Pro suché aplikace
- Použitelné pro spojení mezi hřídelem a řemenicí nebo korunovým kolem, které se připevní k pouzdru misky (10)
- Kalibrace se nastavuje pomocí závitové kroužkové matice (2), která ovládá řadu pružin (3), které stlačují disky
- Statický moment (Ms) od 2 do 600 Nm

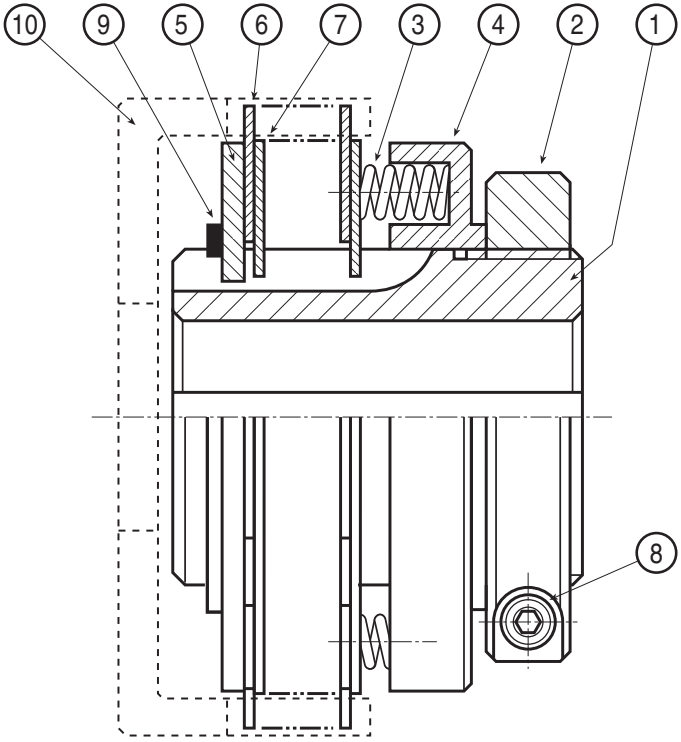

SCHÉMA
1. NÁBOJ
2. SEŘIZOVACÍ KROUŽEK
3. PRUŽINA
4. OPĚRNÝ KROUŽEK
5. HLAVNÍ DESKA
6. VNĚJŠÍ DISK
7. VNITŘNÍ DISK
8. ŠROUB POJISTNÉHO KROUŽKU
9. POJISTNÝ KROUŽEK
10. DOMEK HRNCE / TĚLA (NA VYŽÁDÁNÍ)
Aplikace

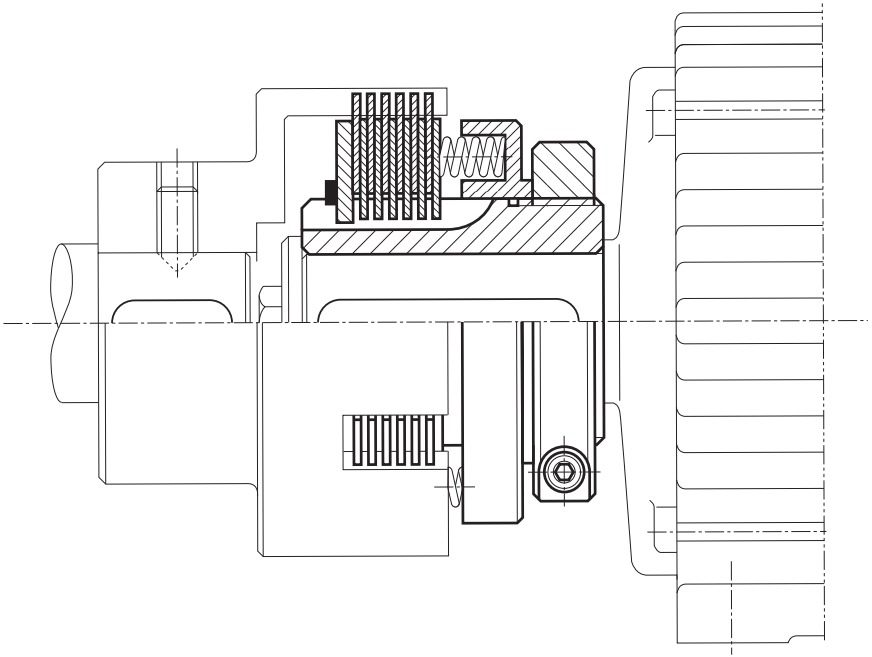

Příklad montáže:
Katalogový list
Odkazy
Modely
3D konfigurace (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
