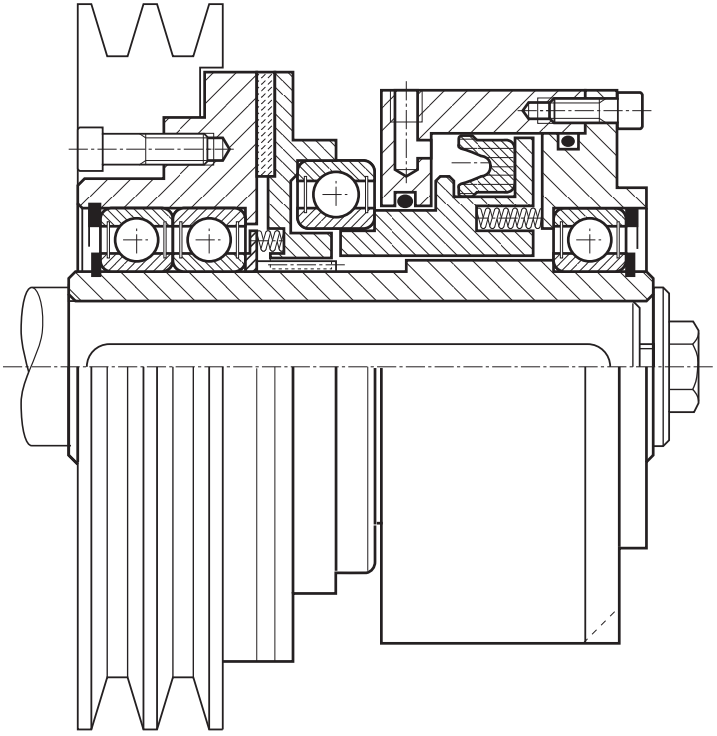

Jednokotoučová spojka, pneumaticky uvolňovaná, pružinová
- Vypíná se tlakem (6 barů)
- Pro suché aplikace
- Převodový náboj umožňuje snadnou montáž a může být vybaven řemenicí nebo ozubeným kolem pro přenos pohybu na paralelní hřídel
- Statické momenty (Ms) od 20 do 350 Nm

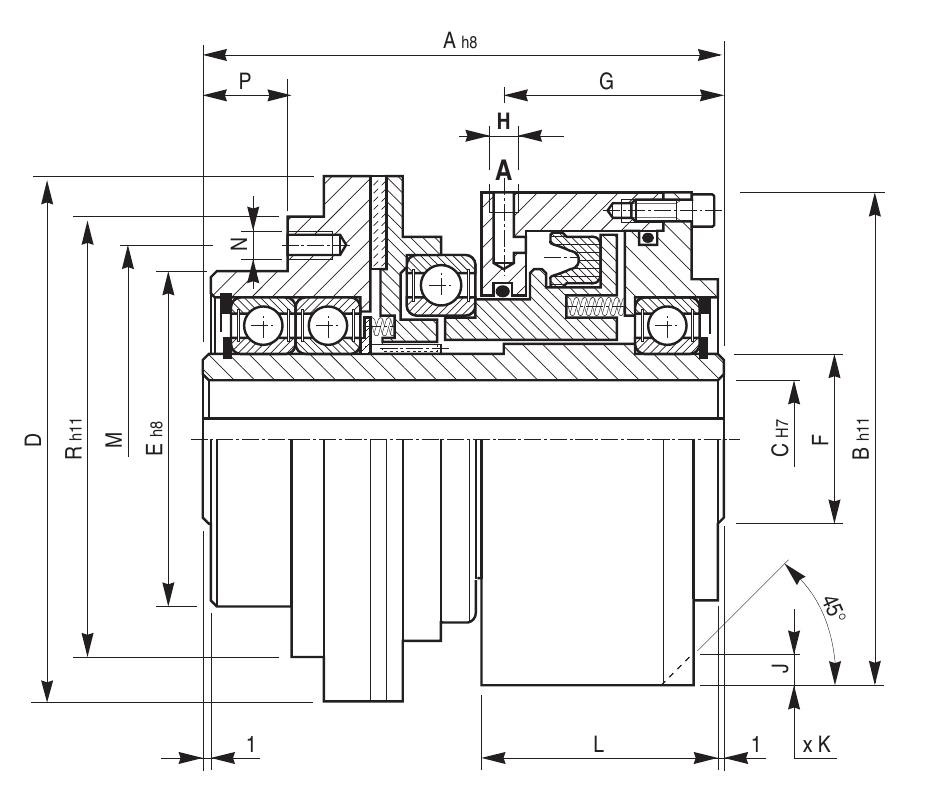

A = přívod vzduchu.
| Velikost | Rozměry (mm) | ||||||||||||||
| A | B | C min. | C max. | D | E | F | G | H | J × K | L | M | N | P | R | |
| 00 | 114 | 108 | 14 | 20 | 112 | 65 | 30 | 48 | 1/8” | 6 x 6 | 54 | 82 | 3 x M 6 | 18 | 92 |
| 01 | 120 | 123 | 15 | 25 | 118 | 72 | 35 | 51 | 1/8” | 8 x 8 | 57 | 88 | 3 x M 6 | 19 | 98 |
| 02 | 128 | 138 | 18 | 34 | 136 | 88 | 45 | 55 | 1/8” | 8 x 8 | 61 | 102 | 3 x M 6 | 20 | 113 |
| 03 | 135 | 145 | 18 | 34 | 146 | 88 | 45 | 58 | 1/8” | 8 x 8 | 64 | 108 | 3 x M 6 | 20 | 119 |
| 04 | 150 | 178 | 20 | 46 | 168 | 102 | 60 | 63 | 1/8” | 9 x 9 | 70 | 120 | 6 x M 6 | 23 | 132 |
| 05 | 160 | 198 | 25 | 50 | 178 | 112 | 65 | 70 | 1/4” | 10 x 10 | 78 | 135 | 6 x M 8 | 22 | 152 |
| 06 | 172 | 228 | 30 | 60 | 218 | 132 | 75 | 74 | 1/4” | 10 x 10 | 82 | 155 | 6 x M 8 | 23 | 173 |
| 07 | 185 | 248 | 30 | 68 | 248 | 145 | 85 | 78 | 1/4” | 10 x 10 | 86 | 180 | 6 x M10 | 32 | 200 |
| Velikost | Statický moment | Max. otáčky | Tlak pro rozepnutí | Objem válce | Hmotnost |
| Ms (Nm) | (min⁻¹) | (bar) | (cm³) | (kg) | |
| 00 | 20 | 3000 | 6 | 7 | 4,3 |
| 01 | 30 | 3000 | 6 | 9 | 5,2 |
| 02 | 50 | 2400 | 6 | 11 | 7,1 |
| 03 | 65 | 2400 | 6 | 13 | 8,4 |
| 04 | 100 | 2000 | 6 | 20 | 11,5 |
| 05 | 140 | 2000 | 6 | 24 | 13,5 |
| 06 | 240 | 1600 | 6 | 35 | 19,7 |
| 07 | 350 | 1400 | 6 | 42 | 28 |

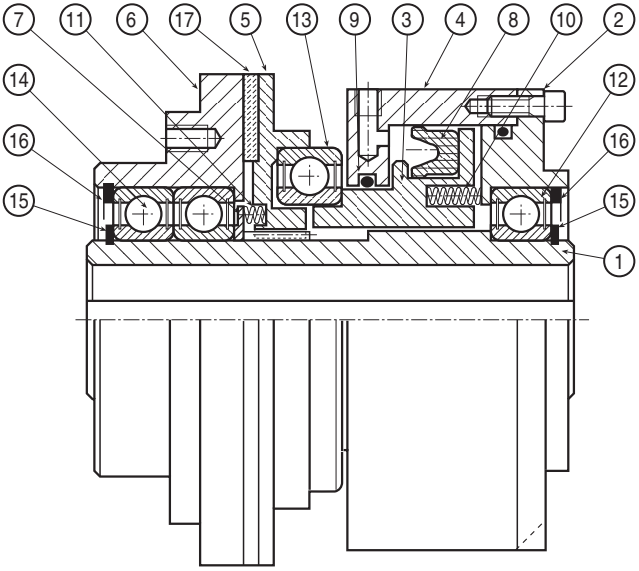

1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OPĚRNÝ KROUŽEK
6. NÁBOJ
7. OPĚRNÝ KROUŽEK PRUŽINY
8. TĚSNICÍ KROUŽEK
9. O-KROUŽEK
10. PRUŽINA
11. TLAČNÁ PRUŽINA
12. LOŽISKO NÁBOJE
13. LOŽISKO
14. LOŽISKA POUZDRA
15. VNĚJŠÍ POJISTNÝ KROUŽEK
16. VNITŘNÍ POJISTNÝ KROUŽEK
17. TŘECÍ KROUŽEK
18. PRUŽNÁ SPOJKA
