Spojka LPG

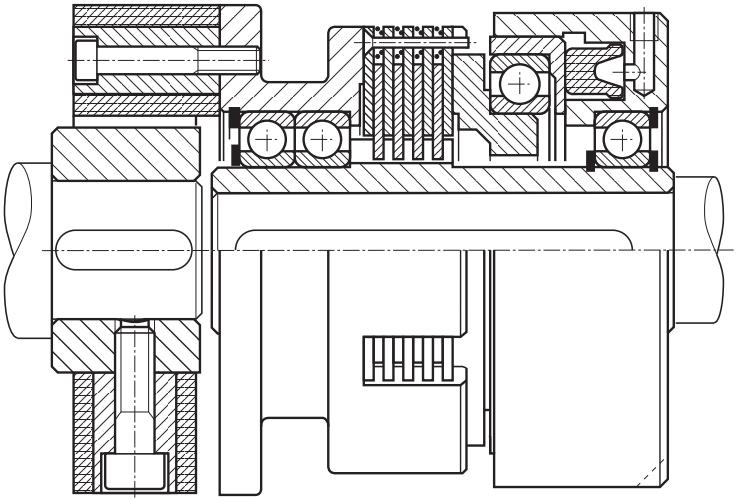

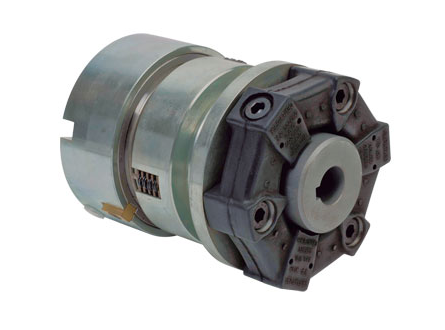

Pneumatická statická vícekotoučová spojka s pružným kloubem
- Použití: Suchá
- Montáž mezi dva protilehlé hřídele s klíčováním náboje (1) na hnacím hřídeli a hnacího hřídele na náboji s pružným kloubem (16)
- Statický moment (Ms) od 65 do 1700 Nm

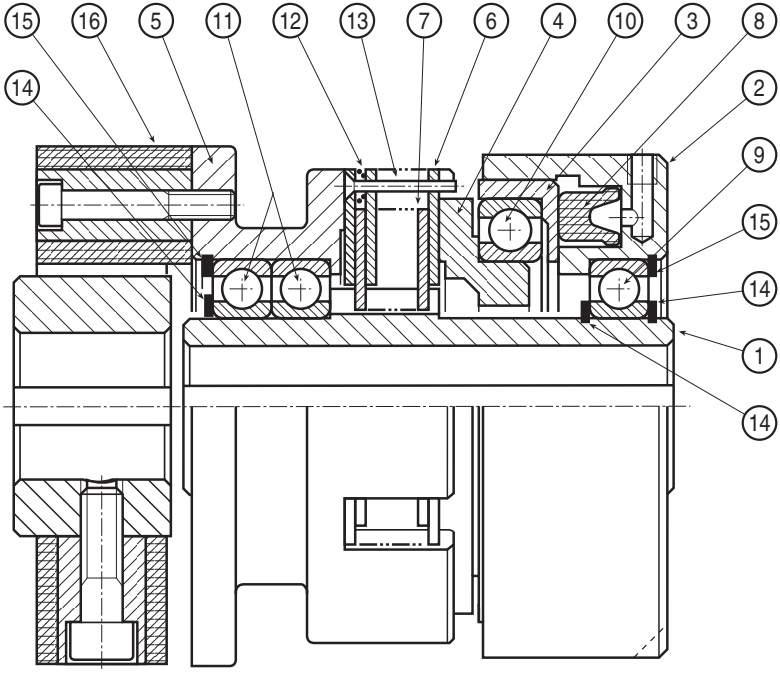

SCHÉMA
1. NÁBOJ
2. VÁLEC
3. PÍST
4. OPĚRNÝ KROUŽEK
5. NÁBOJ
6. VNĚJŠÍ DISK
7. VNITŘNÍ DISK
8. TĚSNICÍ KROUŽEK
9. LOŽISKO NÁBOJE
10. LOŽISKO
11. LOŽISKO NÁBOJE
12. VYMEZOVAČ DISKŮ
13. VODICÍ KOLÍK PRUŽINY
14. VNĚJŠÍ POJISTNÝ KROUŽEK
15. VNITŘNÍ POJISTNÝ KROUŽEK
16. PRUŽNÁ SPOJKA
