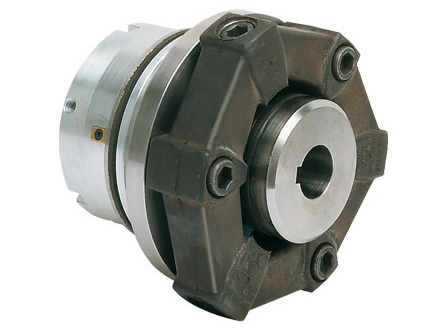

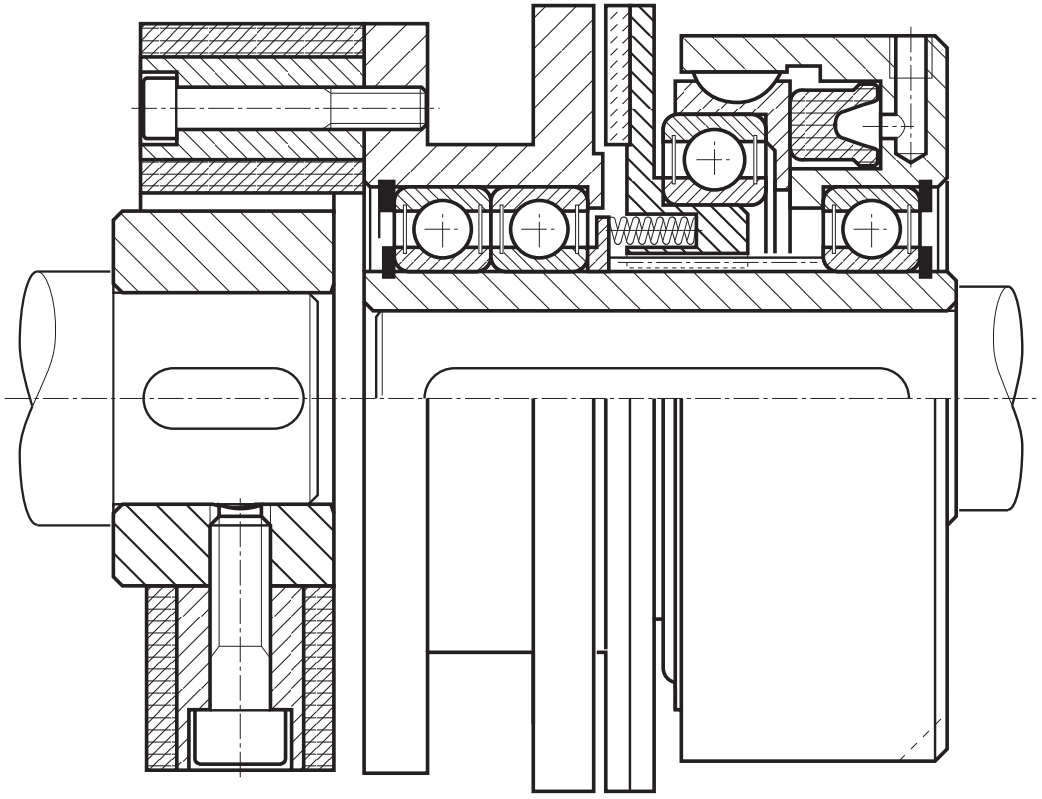

Spojka MPG
Jednokotoučová pneumatická spojka s pružnou spojkou
Používá se pro suché aplikace
Montuje se mezi dva protilehlé hřídele tak, že se náboj (1) namontuje na hnací hřídel a hnaný hřídel na náboj pružné spojky (15).

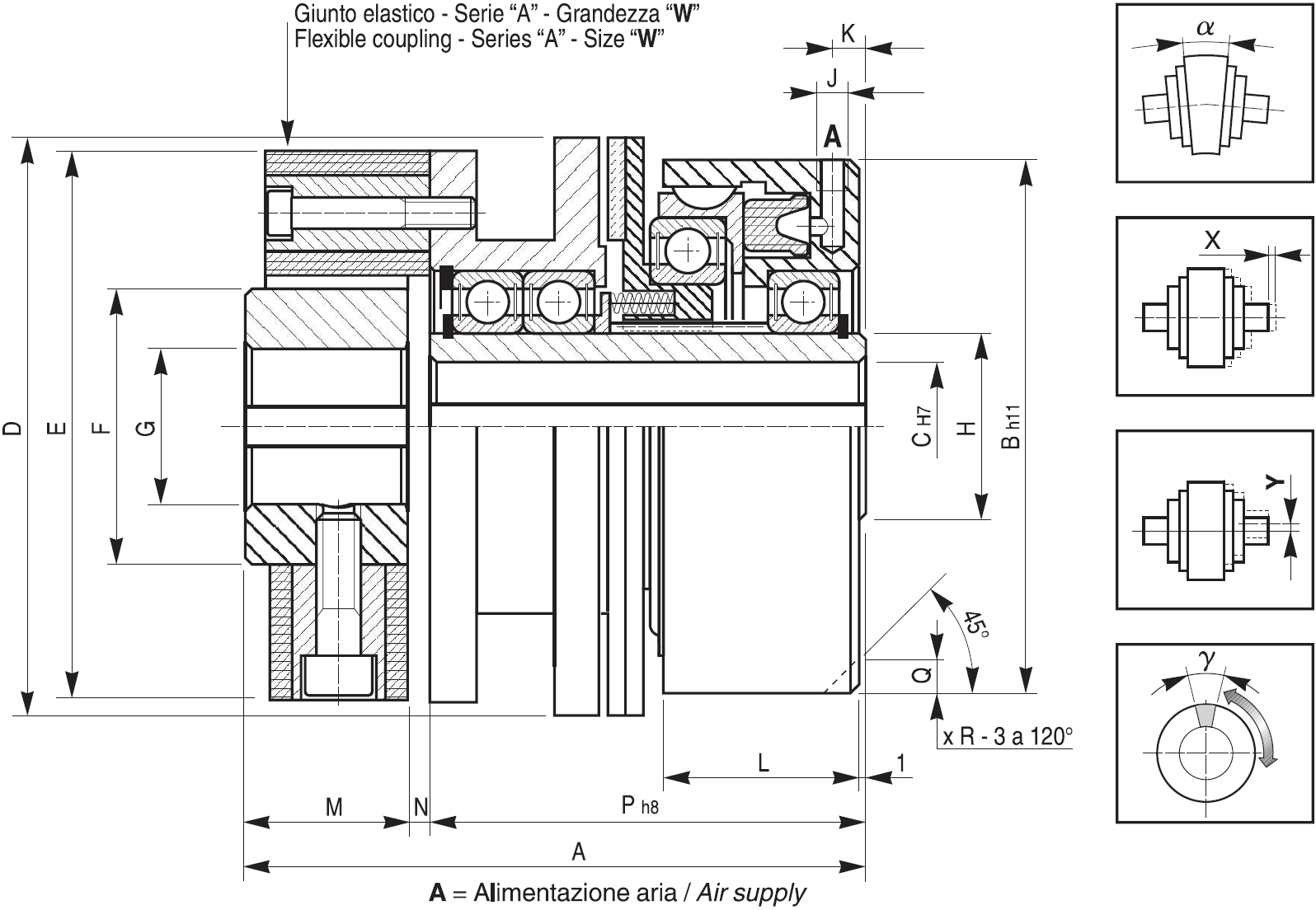

Rozměry:
| Velikost |
Rozměry (mm) | ||||||||||||||||||||
| A |
B | C min. | C max. | D | E | F |
G min. |
G max. | H |
J |
K |
L | M | N | P | Q x R | X | Y | α | γ | |
| 00 | 118 | 97 | 14 | 20 | 112 | 85 | 40 | 10 | 26 | 30 | 1/8" | 7 | 38 | 28 | 4 | 86 | 9x10 | 2 | 1 | 1° | 9° |
| 01 | 127 | 115 | 15 | 25 | 118 | 100 | 45 | 12 | 30 | 35 | 1/8" | 7 | 46 | 30 | 4 | 93 | 10x10 | 2 | 1 | 1° | 6° |
| 02 | 144 | 127 | 18 | 34 | 136 | 120 | 60 | 12 | 38 | 45 | 1/8" | 7 | 44 | 42 | 4 | 98 | 10x10 | 2 | 1 | 1° | 7° |
| 03 | 147 | 134 | 18 | 34 | 146 | 120 | 60 | 12 | 38 | 45 | 1/8" | 7,5 | 45 | 42 | 4 | 101 | 10x10 | 2 | 1 | 1° | 7° |
| 04 | 168 | 153 | 20 | 46 | 168 | 150 | 70 | 15 | 48 | 60 | 1/4" | 9 | 49 | 50 | 6 | 112 | 12x12 | 3 | 1 | 1° | 7° |
| 05 | 169 | 167 | 25 | 50 | 178 | 150 | 70 | 15 | 48 | 65 | 1/4" | 9 | 55 | 50 | 6 | 113 | 12x12 | 3 | 1 | 1° | 7° |
| 06 | 190 | 193 | 30 | 60 | 218 | 170 | 85 | 15 | 55 | 75 | 1/4" | 9 | 60 | 55 | 6 | 129 | 12x12 | 3 | 1 | 1° | 7° |
| 07 | 220 | 216 | 30 | 68 | 248 | 200 | 100 | 20 | 65 | 85 | 1/4" | 9 | 65 | 66 | 8 | 149 | 14x14 | 3 | 1 | 1° | 7° |
| Velikost |
Statický moment Ms [Nm] | Pracovní tlak | Objem válce |
R.P.M. max. | Velikost spojky W |
| [bar] | [cm3] | ||||
| 00 | 20 | 6 | 6 | 3000 | 2 |
| 01 | 30 | 6 | 8 | 3000 | 4 |
| 02 | 50 | 6 | 12 | 2400 | 8 |
| 03 | 65 | 6 | 15 | 2400 | 8 |
| 04 | 100 | 6 | 25 | 2000 | 16 |
| 05 | 140 | 6 | 30 | 2000 | 16 |
| 06 | 240 | 6 | 40 | 1600 | 25 |
| 07 | 350 | 6 | 50 | 1400 | 30 |

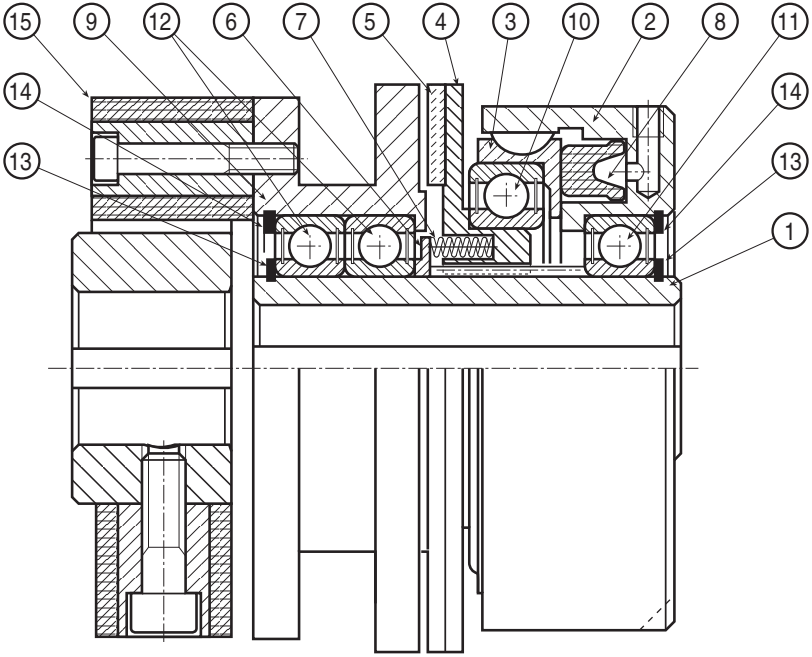

Schéma a příklad montáže:
1. NÁBOJ
2. VÁLEC
3. PÍST
4. OPĚRNÝ KROUŽEK
5. TŘECÍ KROUŽEK
6. OPĚRNÝ KROUŽEK PRUŽINY
7. PRUŽINA
8. TĚSNICÍ KROUŽEK
9. NÁBOJ
10. LOŽISKO
11. LOŽISKO NÁBOJE
12. LOŽISKA POUZDRA
13. VNĚJŠÍ POJISTNÝ KROUŽEK
14. VNITŘNÍ POJISTNÝ KROUŽEK
15. PRUŽNÁ SPOJKA
