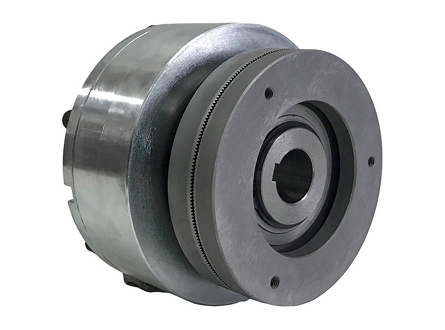

Zubová spojka DP-N
Pneumatická zubová spojka s pružinou
- Napájení (6 barů) odpojuje zubovou spojku
- Montáž: nutná dokonalá souosost obou částí
- Statický moment (Ms) od 110 do 2100 Nm
SCHÉMA

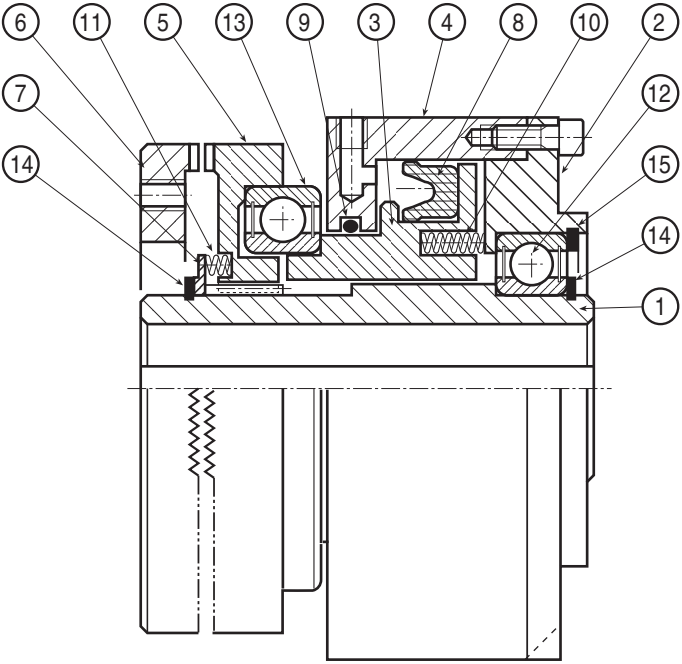

1. NÁBOJ
2. VÍKO
3. PÍST
4. VÁLEC
5. OZUBENÝ KROUŽEK
6. OZUBENÝ NÁBOJ
7. OPĚRNÝ KROUŽEK PRUŽINY
8. TĚSNICÍ KROUŽEK
9. O-KROUŽEK
10. PRUŽINA
11. TLAČNÁ PRUŽINA
12. LOŽISKO NÁBOJE
13. LOŽISKO
14. VNĚJŠÍ POJISTNÝ KROUŽEK
15. VNITŘNÍ POJISTNÝ KROUŽEK

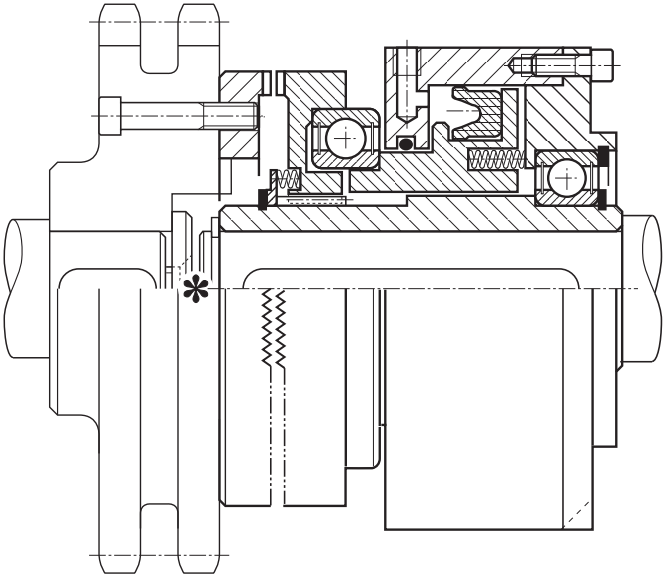

* Mezi oběma částmi nesmí být nikdy žádná nesouosost.
