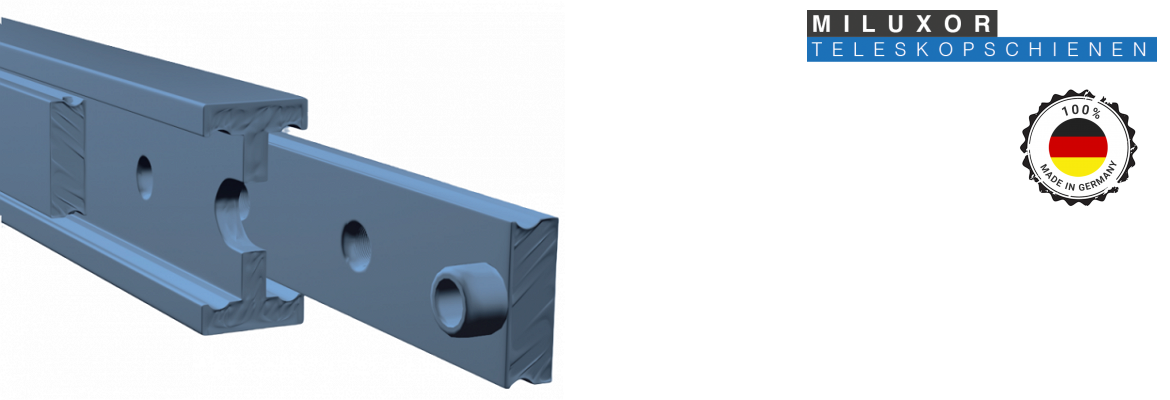

Teleskopická vedení umožňují vysunout část zařízení mimo její základní zástavbu a přitom vést pohyb i přenášet zatížení. Průmyslové výsuvy MILUXOR jsou v nabídce rozdělené na částečný 50% a plný 100% výsuv. Vhodné provedení závisí na potřebném přístupu k zařízení, hmotnosti a poloze těžiště. Nosnost vždy posuzujte při požadovaném vysunutí a ve skutečné montážní orientaci.

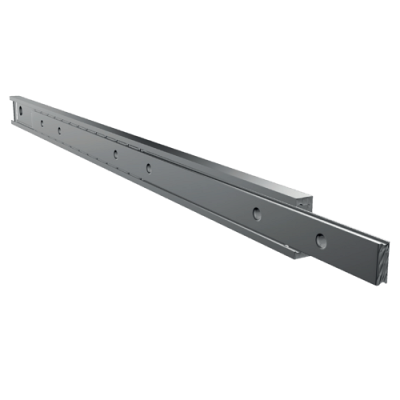

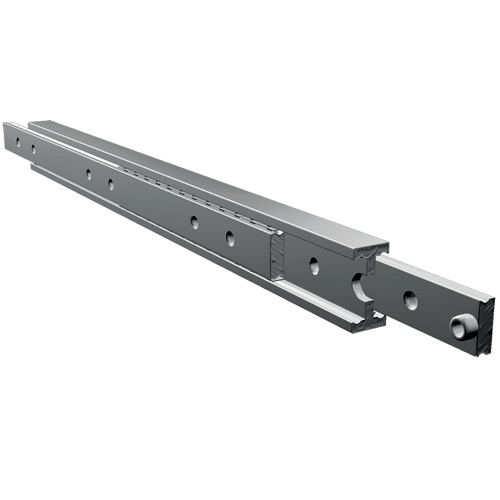

U 50% výsuvu je pracovní vysunutí přibližně polovinou základní délky, u 100% výsuvu přibližně odpovídá celé základní délce. Přesné rozměry určuje konkrétní model. Plný výsuv usnadňuje přístup k prostoru za vysouvanou částí, současně však zvětšuje vyložení břemene.
Pro výběr nestačí samotná hmotnost vysouvané části. Důležité jsou poloha těžiště, počet vedení, způsob upevnění, orientace a dynamika pohybu. Nosnost pro jednu montážní polohu nelze bez ověření přenést na jinou; počítejte také s průhybem při vysunutí.
Teleskopické vedení se používá pro vysouvání pracovních a servisních částí strojů, zásuvek zařízení nebo manipulačních jednotek. Při návrhu zohledněte četnost pohybu, prostředí, požadovaný materiál a případné dorazy či aretaci. Tyto vlastnosti ověřte u vybraného provedení, protože nejsou automatickou součástí každého výsuvu.
Přibližně takový zdvih, jaká je základní délka zasunutého vedení. Pro návrh vždy použijte přesný rozměr z katalogu konkrétního modelu.
Samo o sobě především vede vysouvanou část. Pohyb může být ruční nebo zajištěný samostatným mechanismem podle konstrukce zařízení.
Nemusí. Montážní orientace má vliv na zatížení a tuhost vedení. Použijte hodnoty a doporučení výrobce pro skutečné uspořádání.
