MX-DTP 145

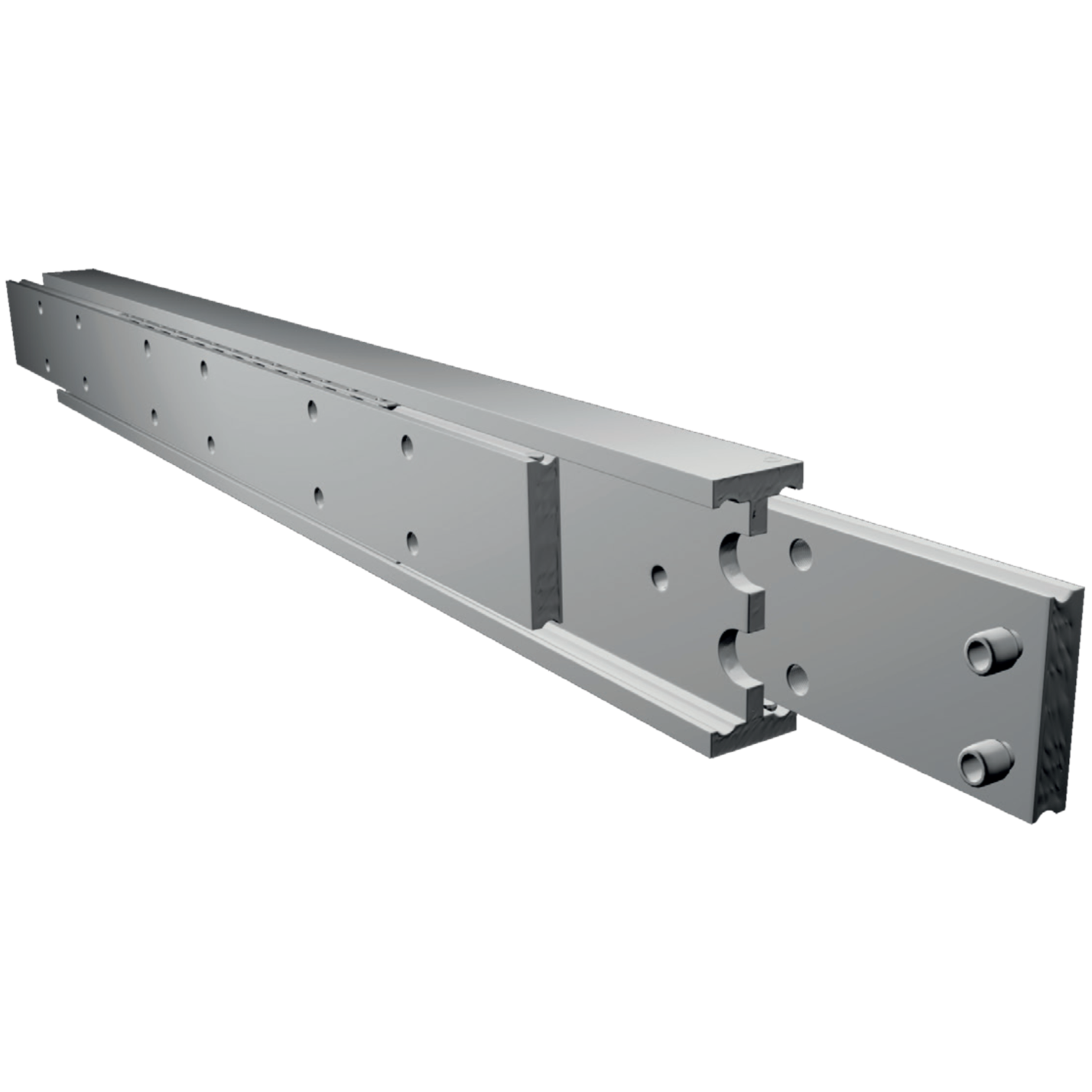

Teleskopické vedení MX-DTP 145
- Vysoká únosnost: až do 2700kg
- Vysoká stabilita: maximální výsledný ohyb 1mm / 1m při plném zatížení
- Vynikající vlastnosti chodu: teleskopické vedení pracuje spolehlivě, přesně a tiše
- Dlouhá životnost:teleskop se vyznačuje vysokou životností i přes vysoké zatížení
- Materiál: C45 (standard) / nerezová ocel / hliník
- 100% výsuv / zástavbová délka = délka vysunutí
- Celková délka při vysunutí = zástavbová délka + délka vysunutí
Objednací kód: MX-DTP145.145
Zástavbová délka: 1450mm
Délka vysunutí: 1450mm
Celková délka při vysunutí: 2900mm
Nosnost: 2550kg / pár

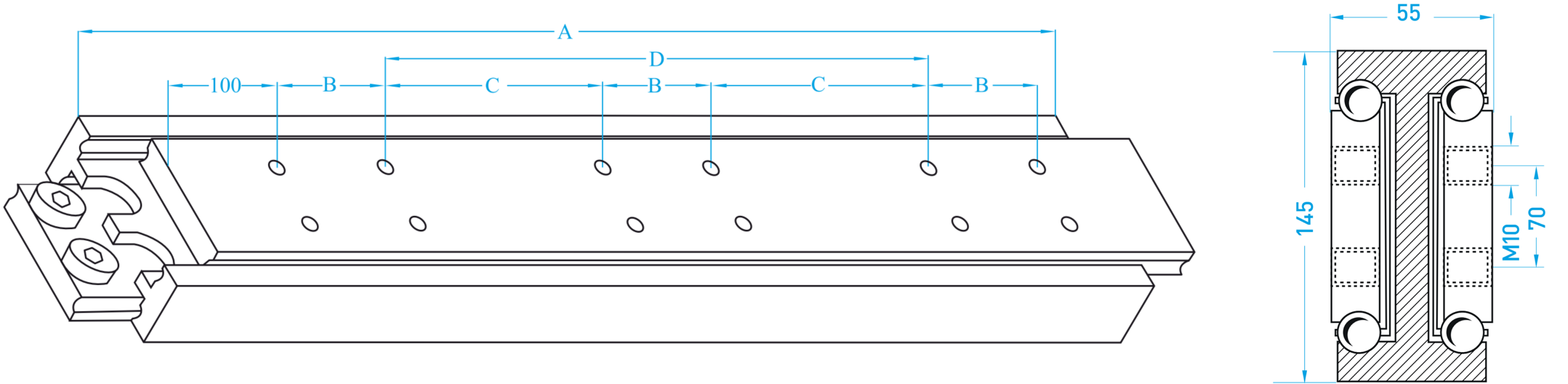

Základní rozměry a únosnost:
| Typ vedení |
Délkové rozměry (mm) | Rozměry pole děr (mm) |
Maximální zatížení (kg) / pár * |
||||
| Zástavbová délka (A) |
Vysunutí (100%) |
Celková délka |
B | C | D | ||
| MX-DTP 145.080 | 800 | 800 | 1 600 | 100 | 150 | - | 2200 |
| MX-DTP 145.085 | 850 | 850 | 1 700 | 100 | 175 | - | 2300 |
| MX-DTP 145.090 | 900 | 900 | 1 800 | 100 | 200 | - | 2400 |
| MX-DTP 145.095 | 950 | 950 | 1 900 | 100 | 225 | - | 2500 |
| MX-DTP 145.100 | 1 000 | 1 000 | 2 000 | 100 | 250 | - | 2550 |
| MX-DTP 145.105 | 1 050 | 1 050 | 2 100 | 100 | 275 | - | 2500 |
| MX-DTP 145.110 | 1 100 | 1 100 | 2 200 | 100 | 300 | - | 2450 |
| MX-DTP 145.115 | 1 150 | 1 150 | 2 300 | 100 | 325 | - | 2400 |
| MX-DTP 145.120 | 1 200 | 1 200 | 2 400 | 100 | 350 | - | 2500 |
| MX-DTP 145.120 | 1 250 | 1 250 | 2 500 | 100 | 375 | - | 2600 |
| MX-DTP 145.130 | 1 300 | 1 300 | 2 600 | 100 | 400 | - | 2700 |
| MX-DTP 145.135 | 1 350 | 1 350 | 2 700 | 100 | 425 | - | 2700 |
| MX-DTP 145.140 | 1 400 | 1 400 | 2 800 | 100 | 450 | - | 2600 |
| MX-DTP 145.145 | 1 450 | 1 450 | 2 900 | 100 | 475 | - | 2550 |
| MX-DTP 145.150 | 1 500 | 1 500 | 3 000 | 100 | 500 | - | 2500 |
| MX-DTP 145.155 | 1 550 | 1 550 | 3 100 | 100 | 525 | - | 2450 |
| MX-DTP 145.160 | 1 600 | 1 600 | 3 200 | 100 | 550 | - | 2400 |
| MX-DTP 145.165 | 1 650 | 1 650 | 3 300 | 100 | 575 | - | 2350 |
| MX-DTP 145.170 | 1 700 | 1 700 | 3 400 | 100 | 600 | - | 2300 |
| MX-DTP 145.175 | 1 750 | 1 750 | 3 500 | 100 | 625 | - | 2250 |
| MX-DTP 145.180 | 1 800 | 1 800 | 3 600 | 100 | 650 | - | 2200 |
| MX-DTP 145.185 | 1 850 | 1 850 | 3 700 | 100 | 675 | - | 2150 |
| MX-DTP 145.190 | 1 900 | 1 900 | 3 800 | 100 | 700 | - | 2100 |
| MX-DTP 145.195 | 1 950 | 1 950 | 3 900 | 100 | 725 | - | 2050 |
| MX-DTP 145.200 | 2 000 | 2 000 | 4 000 | 100 | 750 | - | 2000 |
* Poznámka: Zátěž na pár ve vysunuté poloze, rovnoměrné rozložení hmotnosti
