MX-DTP 70

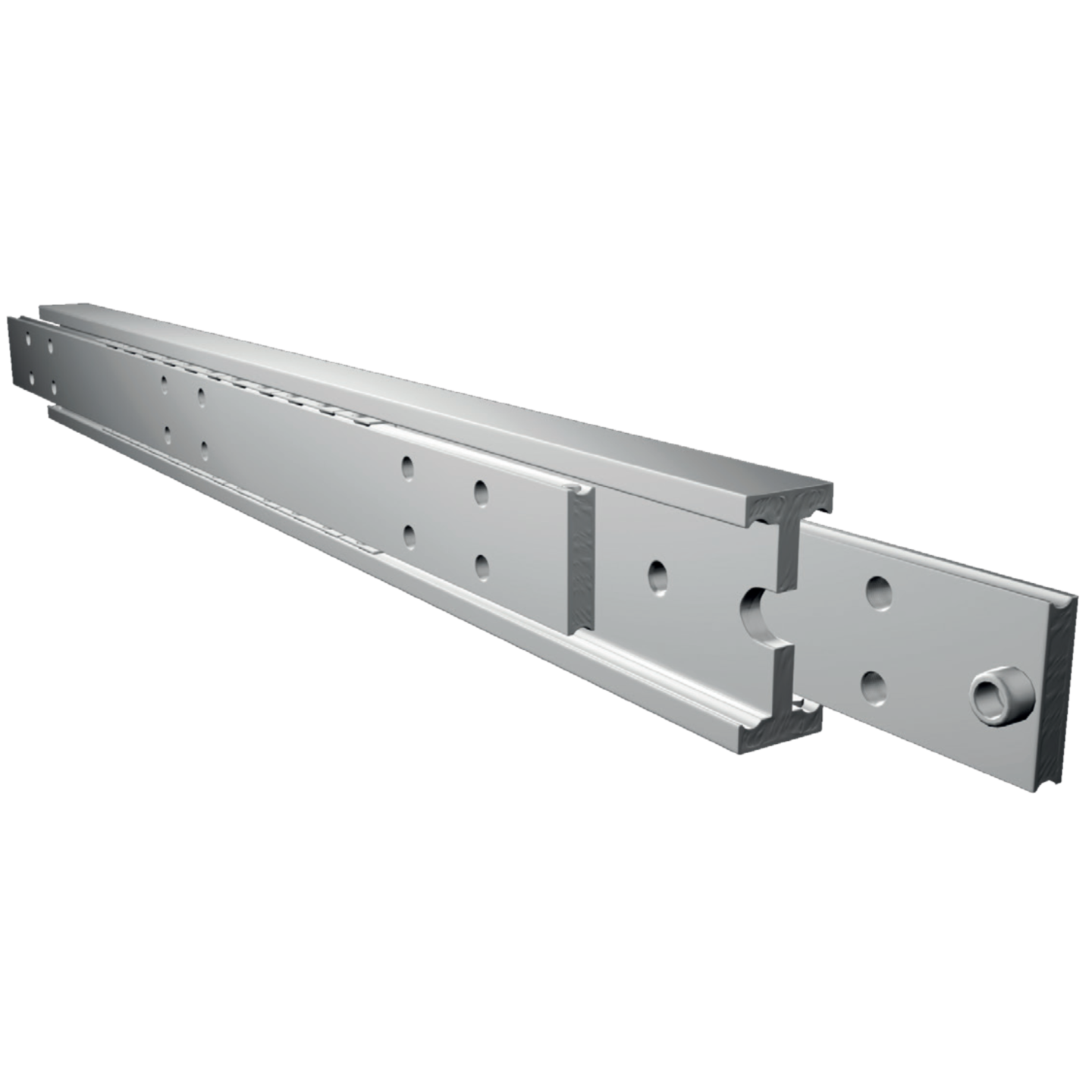

Teleskopické vedení MX-DTP 70



- Vysoká únosnost: až do 660kg
- Vysoká stabilita: maximální výsledný ohyb 1mm / 1m při plném zatížení
- Vynikající vlastnosti chodu: teleskopické vedení pracuje spolehlivě, přesně a tiše
- Dlouhá životnost:teleskop se vyznačuje vysokou životností i přes vysoké zatížení
- Materiál: C45 (standard) / nerezová ocel / hliník
- 100% výsuv / zástavbová délka = délka vysunutí
- Celková délka při vysunutí = zástavbová délka + délka vysunutí


Objednací kód: MX-DTP70.070
Zástavbová délka: 700mm
Délka vysunutí: 700mm
Celková délka při vysunutí: 1400mm
Nosnost: 500kg / pár

mx dtp70


Základní rozměry a únosnost:

Typ vedení
Délkové rozměry (mm) Rozměry pole děr (mm)
Maximální zatížení (kg) / pár *
Zástavbová délka (A)
Vysunutí (100%)
Celková délka
B C D
MX-DTP 70.040 400 400 800 50 - 200 400
MX-DTP 70.045 450 450 900 50 - 250 410
MX-DTP 70.050 500 500 1 000 50 - 300 420
MX-DTP 70.055 550 550 1 100 50 150 - 430
MX-DTP 70.060 600 600 1 200 50 175 - 440
MX-DTP 70.065 650 650 1 300 50 200 - 450
MX-DTP 70.070 700 700 1 400 50 225 - 500
MX-DTP 70.075 750 750 1 500 50 250 - 550
MX-DTP 70.080 800 800 1 600 50 275 - 560
MX-DTP 70.085 850 850 1 700 50 300 - 580
MX-DTP 70.090 900 900 1 800 50 325 - 600
MX-DTP 70.095 950 950 1 900 50 350 - 620
MX-DTP 70.100 1 000 1 000 2 000 50 375 - 650
MX-DTP 70.105 1 050 1 050 2 100 50 400 - 660
MX-DTP 70.110 1 100 1 100 2 200 50 425 - 660
MX-DTP 70.115 1 150 1 150 2 300 50 450 - 650
MX-DTP 70.120 1 200 1 200 2 400 50 475 - 640
MX-DTP 70.120 1 250 1 250 2 500 50 500 - 620
MX-DTP 70.130 1 300 1 300 2 600 50 525 - 600
MX-DTP 70.135 1 350 1 350 2 700 50 550 - 580
MX-DTP 70.140 1 400 1 400 2 800 50 575 - 560
MX-DTP 70.145 1 450 1 450 2 900 50 600 - 540
MX-DTP 70.150 1 500 1 500 3 000 50 625 - 520
MX-DTP 70.155 1 550 1 550 3 100 50 650 - 500
MX-DTP 70.160 1 600 1 600 3 200 50 675 - 480
MX-DTP 70.165 1 650 1 650 3 300 50 700 - 460
MX-DTP 70.170 1 700 1 700 3 400 100 650 - 440
MX-DTP 70.175 1 750 1 750 3 500 100 675 - 420
MX-DTP 70.180 1 800 1 800 3 600 100 700 - 400
MX-DTP 70.185 1 850 1 850 3 700 100 725 - 380
MX-DTP 70.190 1 900 1 900 3 800 100 750 - 360
MX-DTP 70.195 1 950 1 950 3 900 100 775 - 340
MX-DTP 70.200 2 000 2 000 4 000 100 800 - 320



* Poznámka: Zátěž na pár ve vysunuté poloze, rovnoměrné rozložení hmotnosti
