MX-DTP 70
Teleskopické vedení MX-DTP 70
- Vysoká únosnost: až do 660kg
- Vysoká stabilita: maximální výsledný ohyb 1mm / 1m při plném zatížení
- Vynikající vlastnosti chodu: teleskopické vedení pracuje spolehlivě, přesně a tiše
- Dlouhá životnost:teleskop se vyznačuje vysokou životností i přes vysoké zatížení
- Materiál: C45 (standard) / nerezová ocel / hliník
- 100% výsuv / zástavbová délka = délka vysunutí
- Celková délka při vysunutí = zástavbová délka + délka vysunutí
Objednací kód: MX-DTP70.070
Zástavbová délka: 700mm
Délka vysunutí: 700mm
Celková délka při vysunutí: 1400mm
Nosnost: 500kg / pár

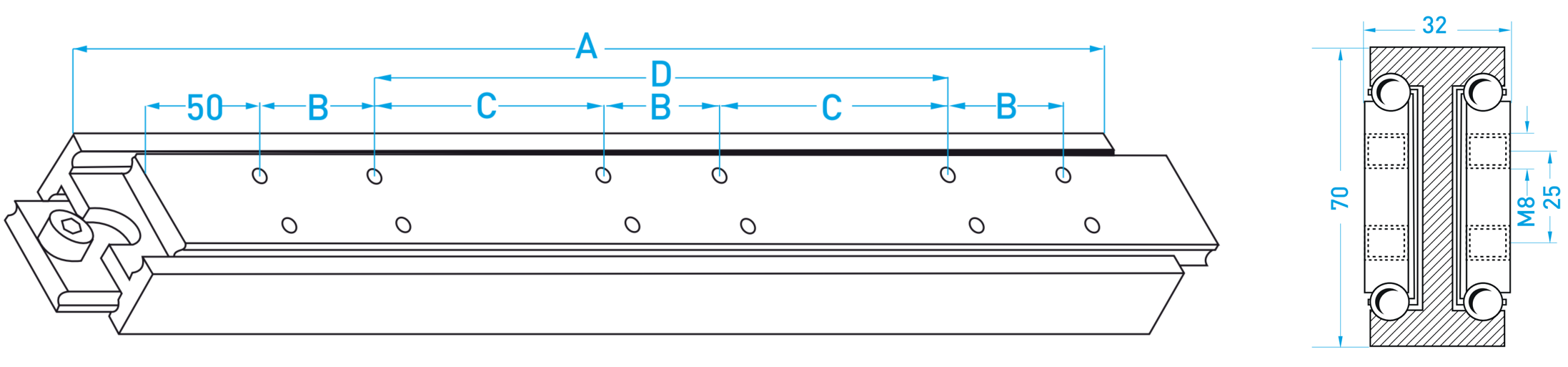

Základní rozměry a únosnost:
| Typ vedení |
Délkové rozměry (mm) | Rozměry pole děr (mm) |
Maximální zatížení (kg) / pár * |
||||
| Zástavbová délka (A) |
Vysunutí (100%) |
Celková délka |
B | C | D | ||
| MX-DTP 70.040 | 400 | 400 | 800 | 50 | - | 200 | 400 |
| MX-DTP 70.045 | 450 | 450 | 900 | 50 | - | 250 | 410 |
| MX-DTP 70.050 | 500 | 500 | 1 000 | 50 | - | 300 | 420 |
| MX-DTP 70.055 | 550 | 550 | 1 100 | 50 | 150 | - | 430 |
| MX-DTP 70.060 | 600 | 600 | 1 200 | 50 | 175 | - | 440 |
| MX-DTP 70.065 | 650 | 650 | 1 300 | 50 | 200 | - | 450 |
| MX-DTP 70.070 | 700 | 700 | 1 400 | 50 | 225 | - | 500 |
| MX-DTP 70.075 | 750 | 750 | 1 500 | 50 | 250 | - | 550 |
| MX-DTP 70.080 | 800 | 800 | 1 600 | 50 | 275 | - | 560 |
| MX-DTP 70.085 | 850 | 850 | 1 700 | 50 | 300 | - | 580 |
| MX-DTP 70.090 | 900 | 900 | 1 800 | 50 | 325 | - | 600 |
| MX-DTP 70.095 | 950 | 950 | 1 900 | 50 | 350 | - | 620 |
| MX-DTP 70.100 | 1 000 | 1 000 | 2 000 | 50 | 375 | - | 650 |
| MX-DTP 70.105 | 1 050 | 1 050 | 2 100 | 50 | 400 | - | 660 |
| MX-DTP 70.110 | 1 100 | 1 100 | 2 200 | 50 | 425 | - | 660 |
| MX-DTP 70.115 | 1 150 | 1 150 | 2 300 | 50 | 450 | - | 650 |
| MX-DTP 70.120 | 1 200 | 1 200 | 2 400 | 50 | 475 | - | 640 |
| MX-DTP 70.120 | 1 250 | 1 250 | 2 500 | 50 | 500 | - | 620 |
| MX-DTP 70.130 | 1 300 | 1 300 | 2 600 | 50 | 525 | - | 600 |
| MX-DTP 70.135 | 1 350 | 1 350 | 2 700 | 50 | 550 | - | 580 |
| MX-DTP 70.140 | 1 400 | 1 400 | 2 800 | 50 | 575 | - | 560 |
| MX-DTP 70.145 | 1 450 | 1 450 | 2 900 | 50 | 600 | - | 540 |
| MX-DTP 70.150 | 1 500 | 1 500 | 3 000 | 50 | 625 | - | 520 |
| MX-DTP 70.155 | 1 550 | 1 550 | 3 100 | 50 | 650 | - | 500 |
| MX-DTP 70.160 | 1 600 | 1 600 | 3 200 | 50 | 675 | - | 480 |
| MX-DTP 70.165 | 1 650 | 1 650 | 3 300 | 50 | 700 | - | 460 |
| MX-DTP 70.170 | 1 700 | 1 700 | 3 400 | 100 | 650 | - | 440 |
| MX-DTP 70.175 | 1 750 | 1 750 | 3 500 | 100 | 675 | - | 420 |
| MX-DTP 70.180 | 1 800 | 1 800 | 3 600 | 100 | 700 | - | 400 |
| MX-DTP 70.185 | 1 850 | 1 850 | 3 700 | 100 | 725 | - | 380 |
| MX-DTP 70.190 | 1 900 | 1 900 | 3 800 | 100 | 750 | - | 360 |
| MX-DTP 70.195 | 1 950 | 1 950 | 3 900 | 100 | 775 | - | 340 |
| MX-DTP 70.200 | 2 000 | 2 000 | 4 000 | 100 | 800 | - | 320 |
* Poznámka: Zátěž na pár ve vysunuté poloze, rovnoměrné rozložení hmotnosti
