Dvoutrubkové jednotky
Skupina výrobků "Dvojité trubkové lineární jednotky 2C" obsahuje lineární osy z chromovaných ocelových nebo lesklých nerezových přesných trubek.
Pokud je požadována velmi vysoká přesnost vedení, nabízí tato skupina také lineární jednotky z materiálu tvrdě chromovaných nebo leštěných plných hřídelí.
Středové vřeteno s kuličkovými ložisky na obou stranách může být provedeno jako lichoběžníkový nebo jemnozávitový vodicí šroub nebo jako recirkulační kuličkový šroub. Vodicí prvky mají buď posuvné, nebo válečkové vedení.
Dvojité trubkové lineární jednotky lze rozdělit do tří typů, z nichž každý je k dispozici s jednoduchými nebo dvojitými vodicími prvky:
- Lineární jednotky s jedním vodicím prvkem: vodicí prvek se pohybuje po vodicích trubkách pomocí závitu vřetena.
- Lineární jednotky se dvěma protilehlými vodicími prvky: dva vodicí prvky se pohybují symetricky podél vodicích trubek díky různým směrům závitů.
- Lineární jednotky se dvěma nezávislými vodicími prvky: dva vodicí prvky se pohybují nezávisle na sobě podél v důsledku samostatných vodicích trubek vřeten
K možnému příslušenství pro dvoutrubkové lineární jednotky patří ruční kolečka v různých provedeních, ukazatele polohy a upínací desky pro upnutí vřetena. Příslušenství je přizpůsobeno jmenovitému průměru lineárních jednotek a nachází se ve skupině 2D.
Dvojité trubkové lineární jednotky jsou schopny přijímat vysoké síly a točivé momenty. V závislosti na vlastnostech je možné dosáhnout různých úrovní přesnosti, které lze flexibilně přizpůsobit mnoha různým oblastem použití ve strojírenství a stavbě systémů, například pro výškové a nastavení formátu.
Návod k obsluze s pokyny k montáži si můžete stáhnout na webové stránce výrobce inocon.de/en/service.

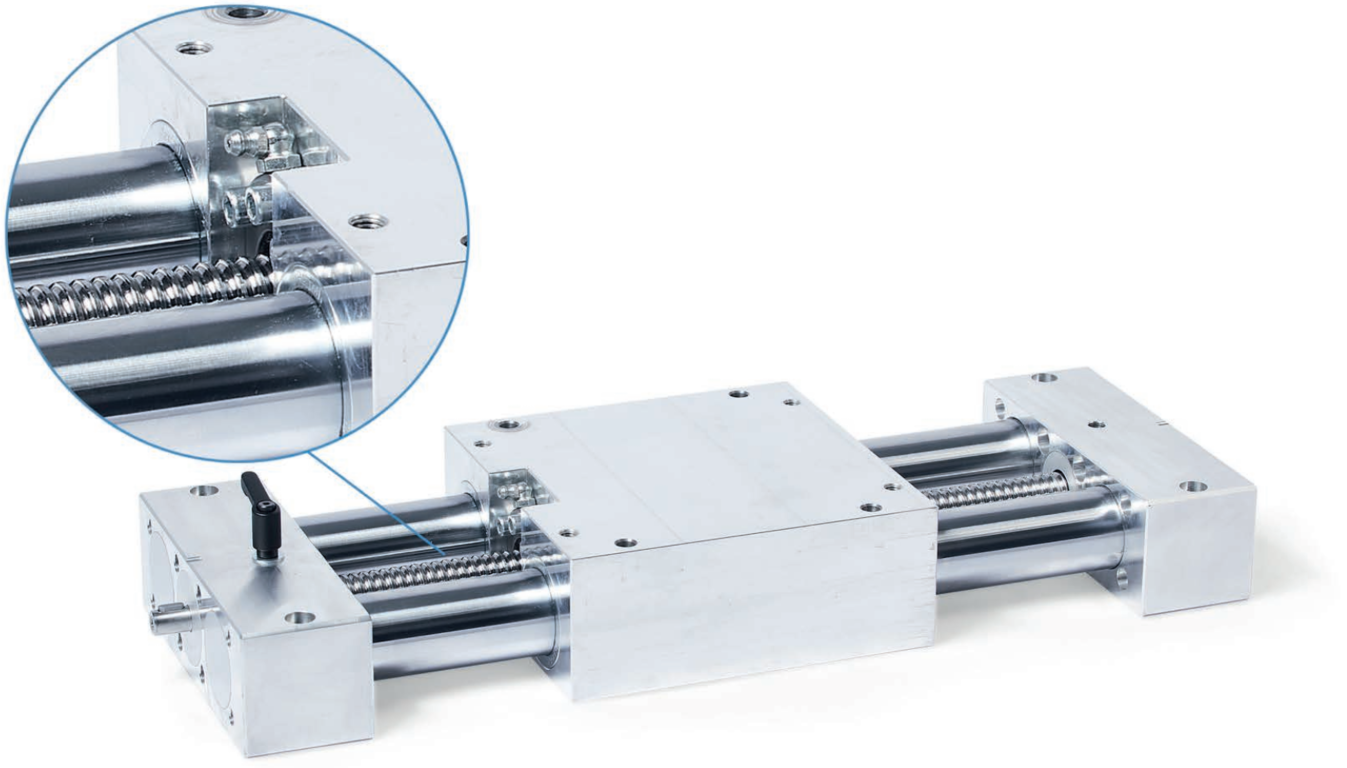

Pokud je požadováno přesnější vedení, doporučujeme použít přesné dvojité trubkové lineární jednotky ze skupiny výrobků "Dvojité trubkové lineární jednotky 2C". Kruhová vedení jsou ke koncovým dílům připevněna nepozitivním spojením pomocí zúžení, což vede k vyšší přesnosti.
Kruhová vedení přesných dvoutrubkových lineárních jednotek jsou k dispozici buď s chromovanými ocelovými nebo lesklými nerezovými přesnými trubkami, nebo s tvrdě chromovanými a leštěnými plnými hřídeli.
Středové vřeteno s kuličkovými ložisky na na obou stranách může být navrženo jako lichoběžníkové vřeteno nebo vřeteno s jemným závitem nebo jako kuličkový šroub s recirkulací. Síla mezi oběhovým kuličkovým šroubem a maticí kuličkového šroubu probíhá prostřednictvím valivých prvků. Díky tomu je možné nastavit kuličkový šroub tak, aby eliminovat vůle a dosáhnout vyššího přesnosti pohybu. Spodní odvalovací odpor také snižuje opotřebení a potřebnou hnací sílu.
Vodicí prvky mají buď posuvné nebo válečkové vedení.
Přesné dvoutrubkové lineární jednotky mohou být rozdělit do tří typů, z nichž každý je k dispozici s jednoduchými nebo dvojitými vodicími prvky:
- Lineární jednotky s jedním vodicím prvkem vodicím prvkem: vodicí prvek se pohybuje podél vodicích trubek pomocí závitu vřetena

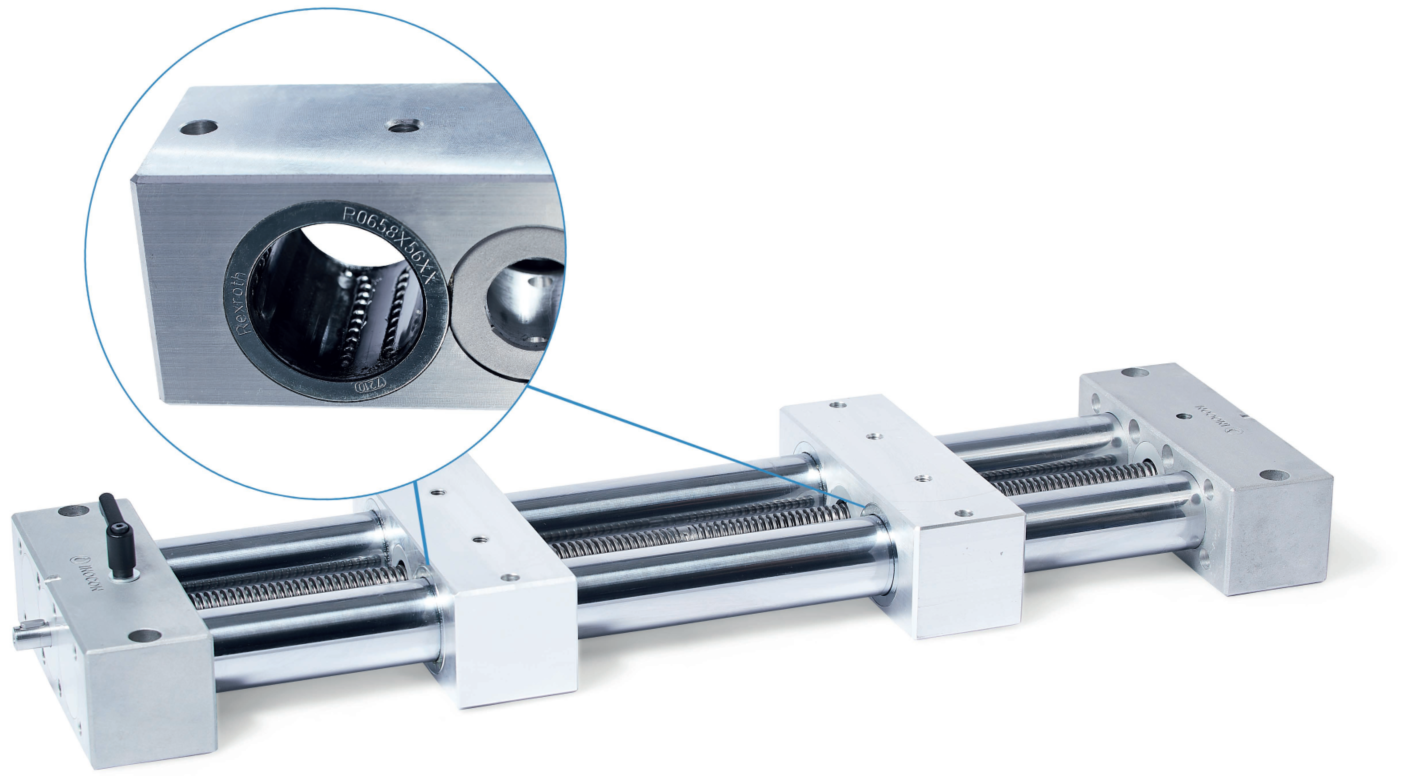

- Lineární jednotky se dvěma protilehlými vodicími prvky: dva vodicí prvky se pohybují symetricky podél vodicími trubkami díky různým směru závitu.
- Lineární jednotky se dvěma nezávislými vodicími prvky: dva vodicí prvky se pohybují nezávisle podél vodicích trubek díky odděleným vřetenům. v důsledku samostatných vodicích trubek.
Přehled produktů:
Dvoutrubkové jednotky
Přesné dvoutrubkové jednotky
S jedním vodicím prvkem
Se dvěma protilehlými vodicími prvky
Se dvěma nezávislými vodicími prvky
S jedním vodicím prvkem
Se dvěma protilehlými vodicími prvky
Se dvěma nezávislými vodicími prvky
VD1E
VD2E
VD3E
PD1E
PD2E
PD3E
VD1D
VD2D
VD3D
PD1D
PD2D
PD3D
PD1DK
PD2DK
PD3DK
