Jezdci jednotrubkových jednotek

inocon logo

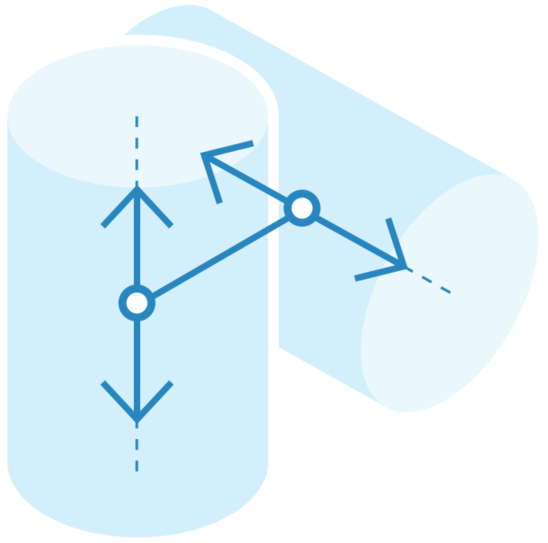

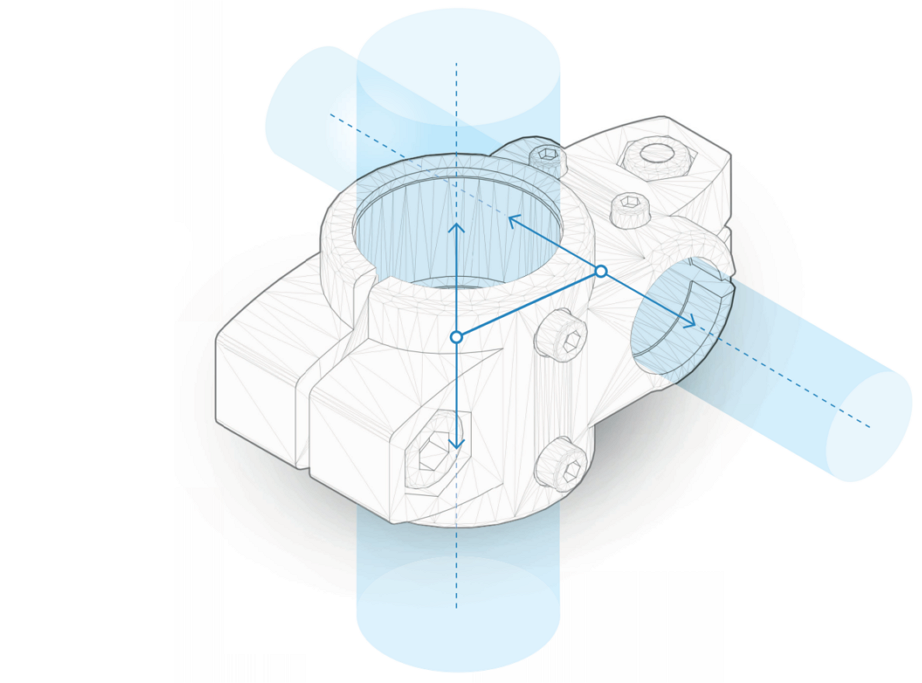

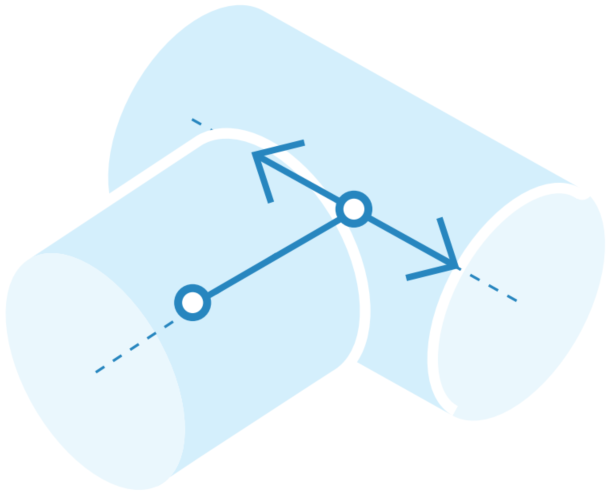

Skupina "Jezdci trubkových jendotek 2B" obsahuje jednodílné a vícedílné konektory lineárních jednotek vyrobené z tlakově litého hliníku nebo přesně lité nerezové oceli. Mají upínací body a otvory pro vodicí prvky s posuvnou vložkou nebo bez ní. Spolu s jednotrubkovými lineárními jednotkami tvoří pevné lineární kruhové nebo čtvercové vedení. Pohonná pera přenášejí lineární pohyb lineární jednotky na konektor lineární jednotky.

Šestihranné šrouby nebo nastavitelné ruční páky spolu s šestihrannými maticemi snižují průřezu otvoru vodicího prvku, což umožňuje jeho nastavení a upnutí na malou vůli. Šroub a matici lze umístit kamkoli díky šestihrannému zahloubení na obou stranách. Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí.

Společně s tyčemi a trubkami lineární jednotka lze použít spojky s lineárními jednotkami snadno sestavit nastavitelné trubkové konstrukce, které lze flexibilně přizpůsobit mnoha různým oblastem použití. Příklady: zahrnují manipulační systémy, skladování a dopravníkové systémy pro přizpůsobení formátu.


info

Přehled produktů:

Jezdci jednotrubkových jednotek
Křížoví jezdci
Jezdci s přírubou Jezdci typu základna
T jezdci Otoční jezdci
KK.E KSU.E FK.E BK.E TK.E LKP.E
kk.e kk.e kk.e kk.e kk.e kk.e

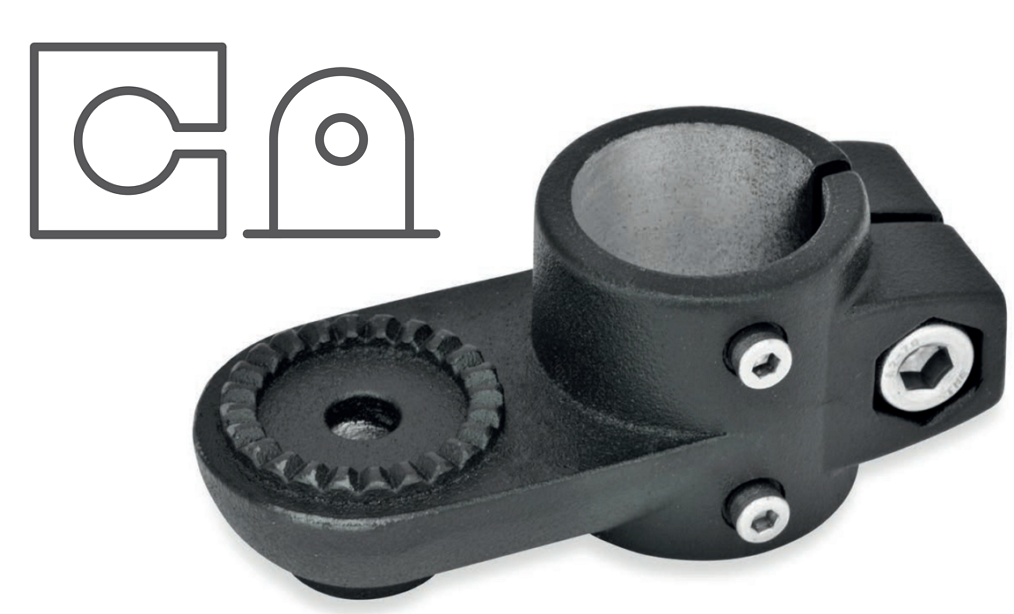

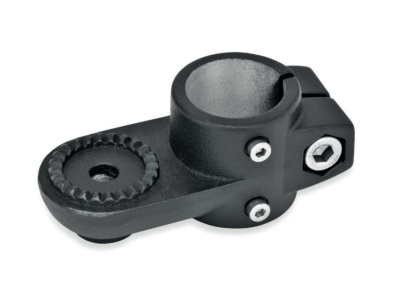

KK.Z KSU.Z FS.E BS.E TS.E LSP.E
kk.z kk.e kk.e kk.e kk.e kk.e
KS.E KM.E FSZ.E BE.E TE.E LKQ.E
kk.e kk.e kk.e kk.e kk.e kk.e

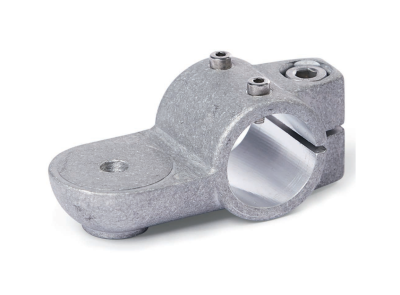

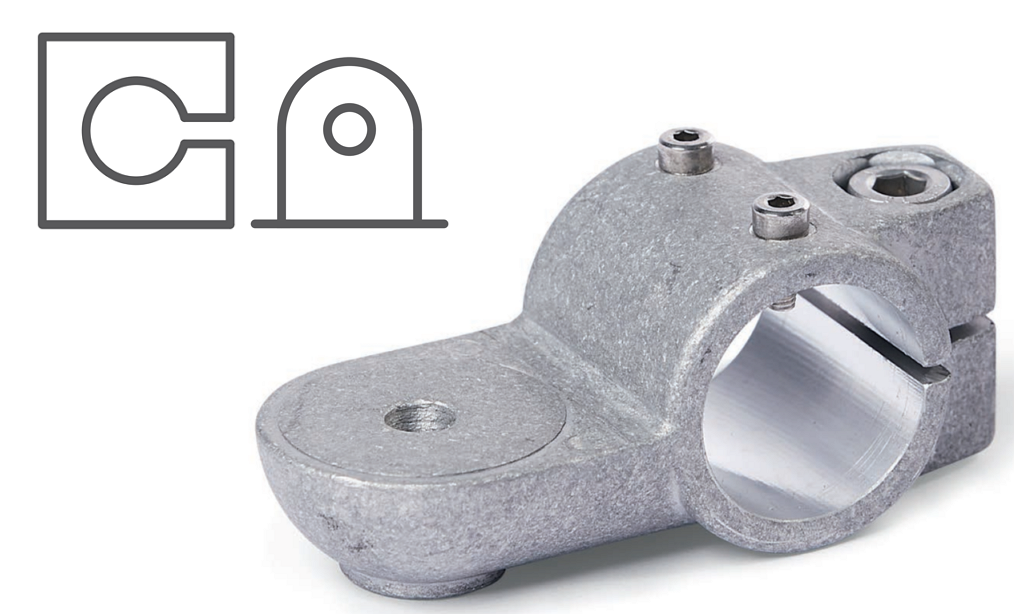

KS.Z KM.Z FE.E BM.E bila2 LSQ.E
kk.e kk.e kk.e kk.e bila kk.e
KE.E KMU.E FEZ.E bila2 bila2 bila2
kk.e kk.e kk.e bila bila bila
KE.Z bila2 FM.E bila2 bila2 bila2
kk.e bila kk.e bila bila bila

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

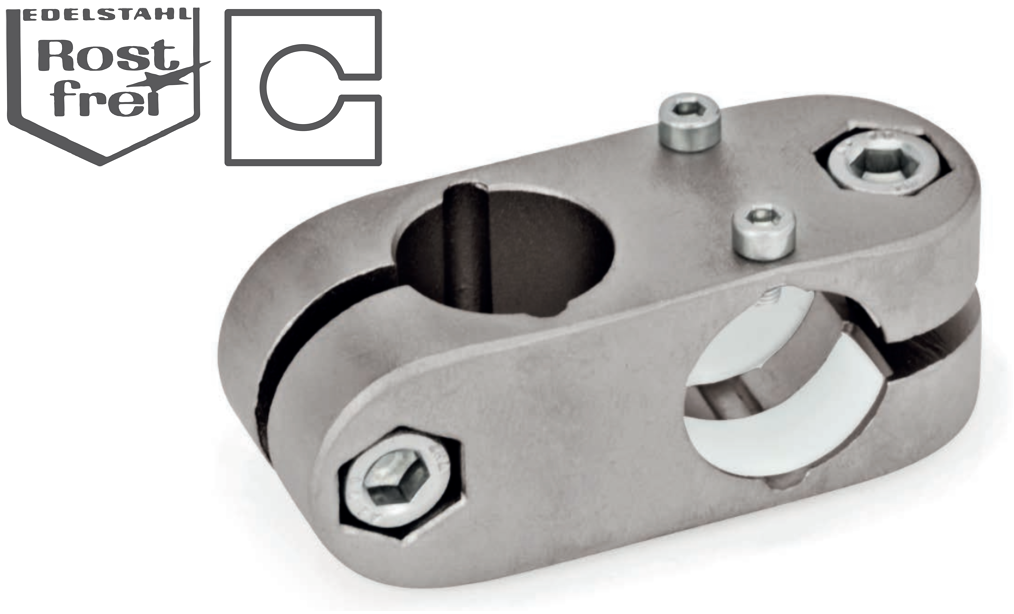

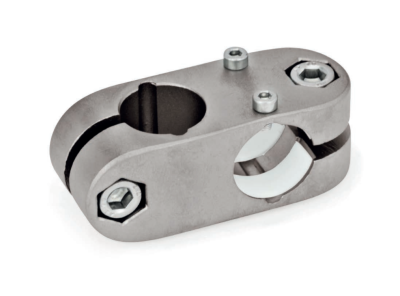

    Objednací kód: KK.E - d1 - d2 - z - o | Příklad objednání: KK.E-B18-B18-1-8 KK.E ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

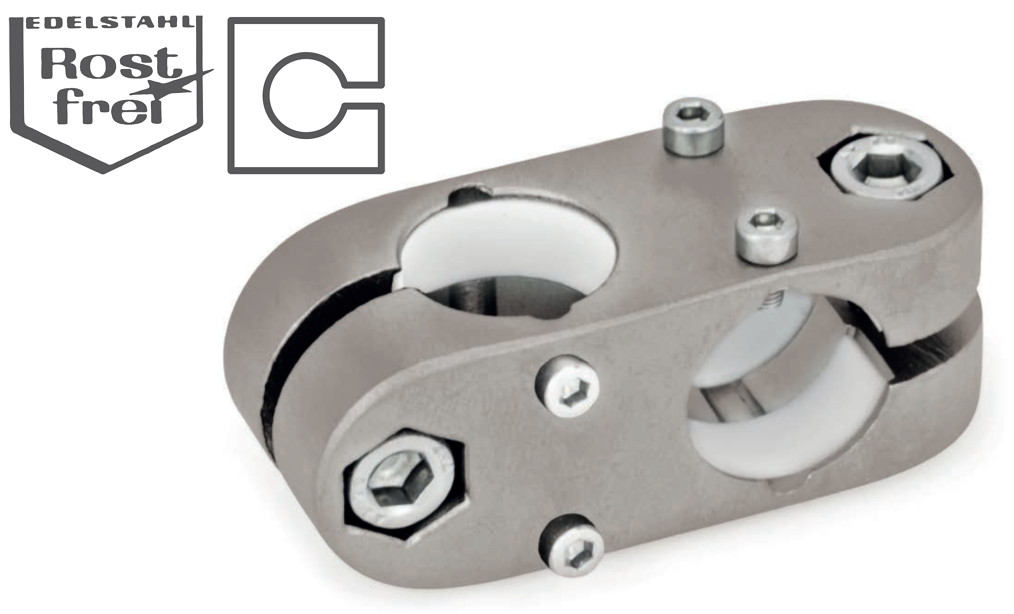

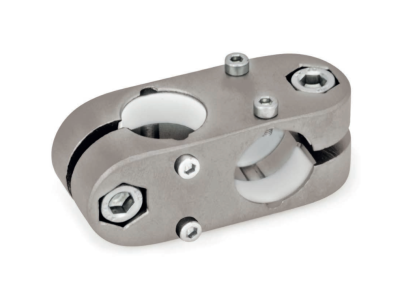

    Objednací kód: KK.Z - d1 - d2 - z - o | Příklad objednání: KK.Z-B18-B18-1-8 KK.Z ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

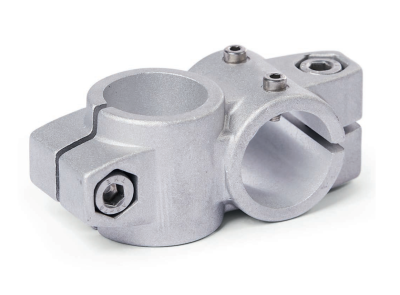

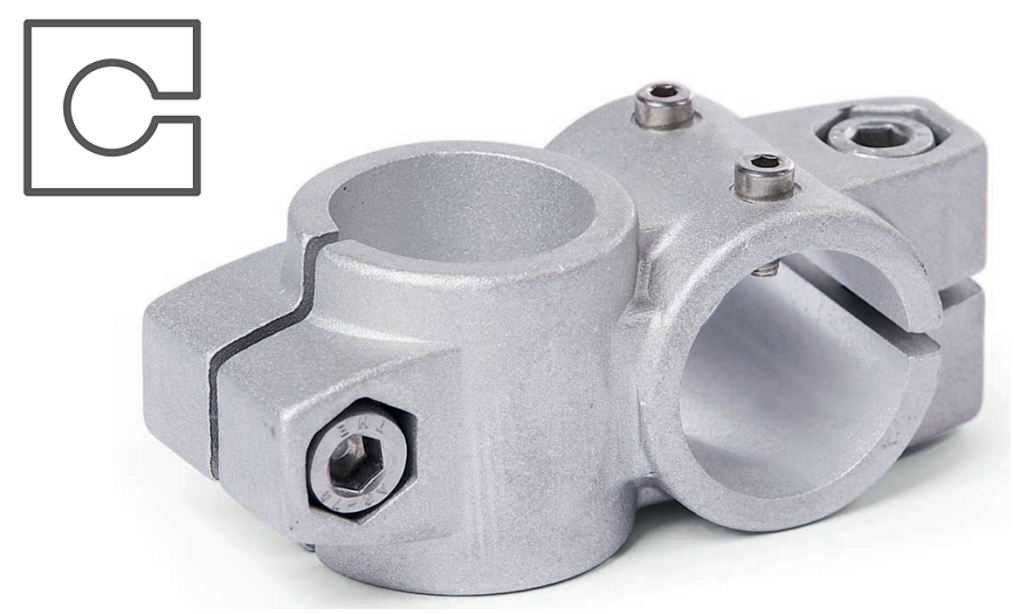

    Objednací kód: KS.E - d1 - d2 - k - z - o | Příklad objednání: KS.E-B30-B30-56-1-8 KS.E ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

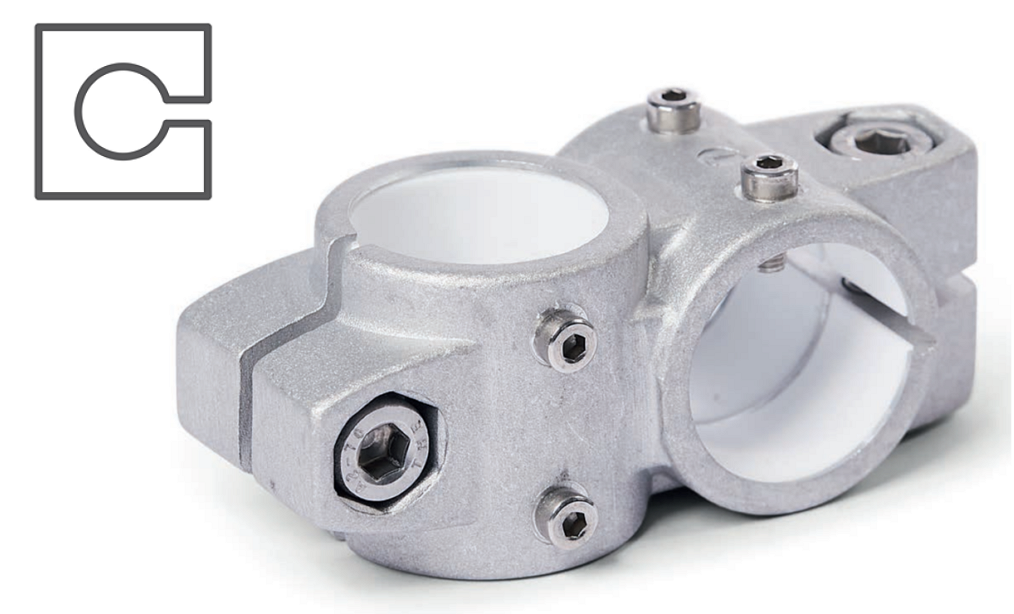

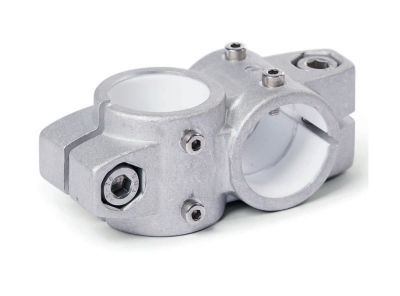

    Objednací kód: KS.Z - d1 - d2 - k - z - o | Příklad objednání: KS.Z-B30-B30-56-1-8 KS.Z ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

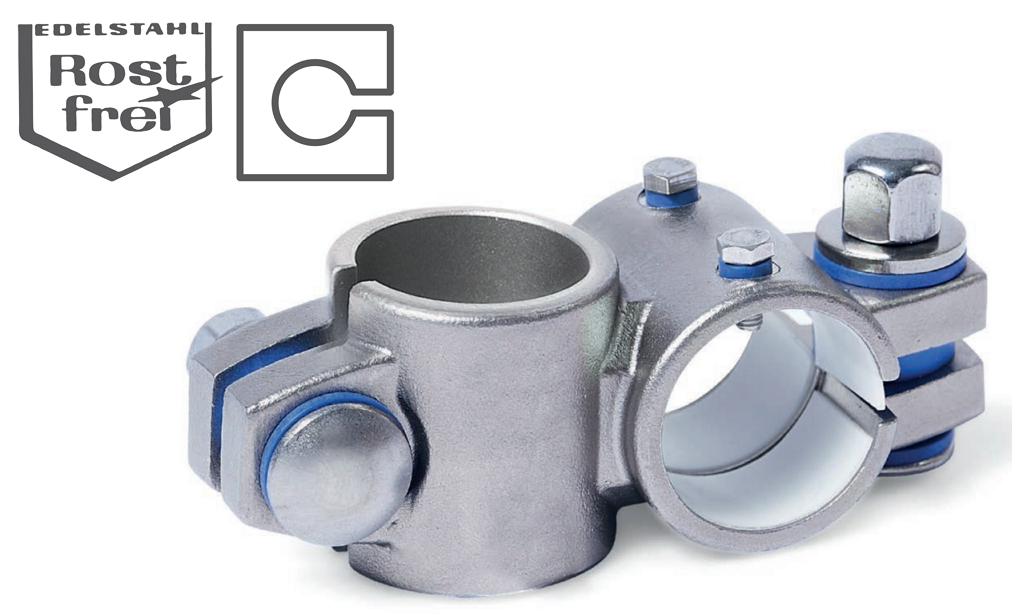

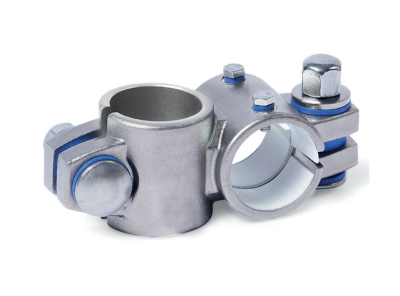

    Objednací kód: KE.E - d1 - d2 - t - z | Příklad objednání: KE.E-G30-B30-A-4 KE.E ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

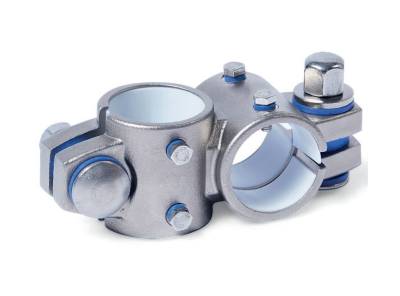

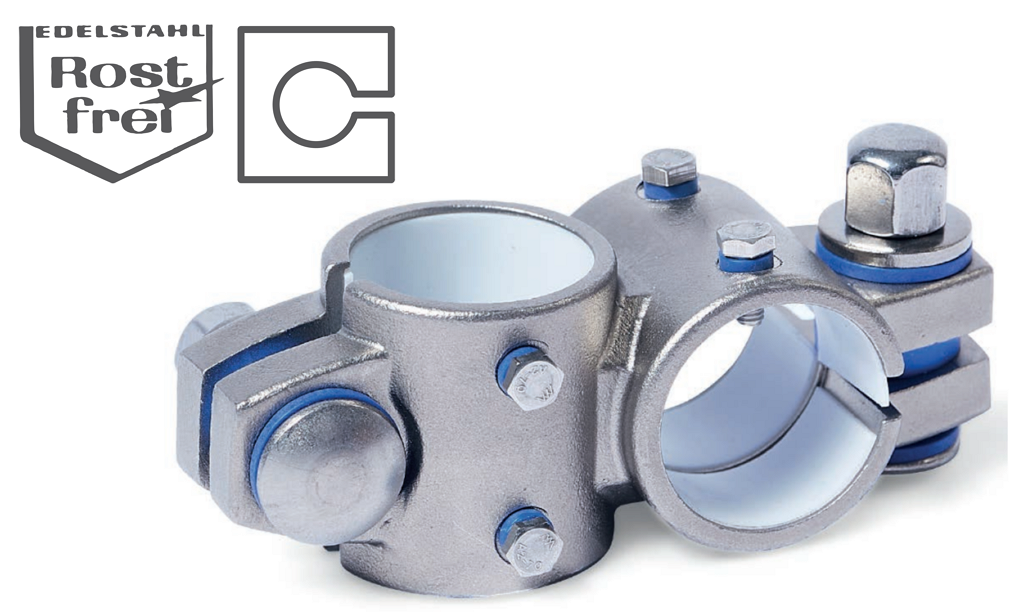

    Objednací kód: KE.Z - d1 - d2 - t - z | Příklad objednání: KE.E-G30-B30-A-4 KE.E ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

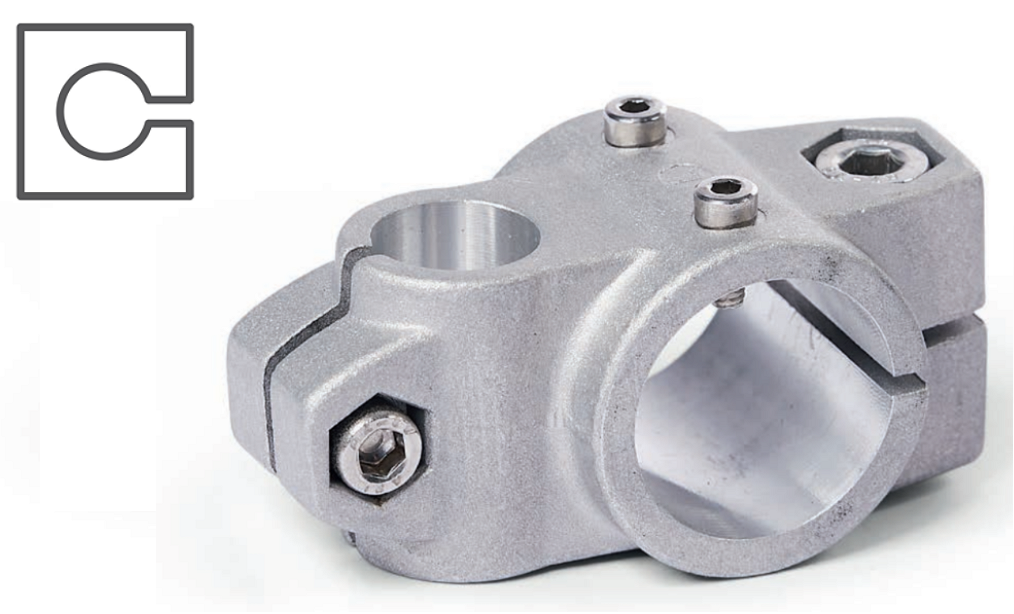

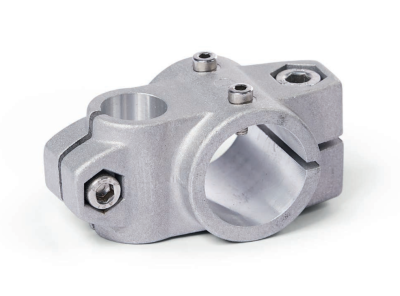

    Objednací kód: KSU.E - d1 - d2 - z - o | Příklad objednání: KSU.E-B30-B18-1-8 KSU.E ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

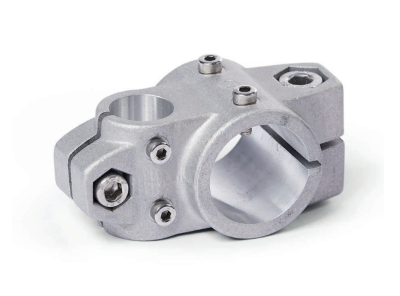

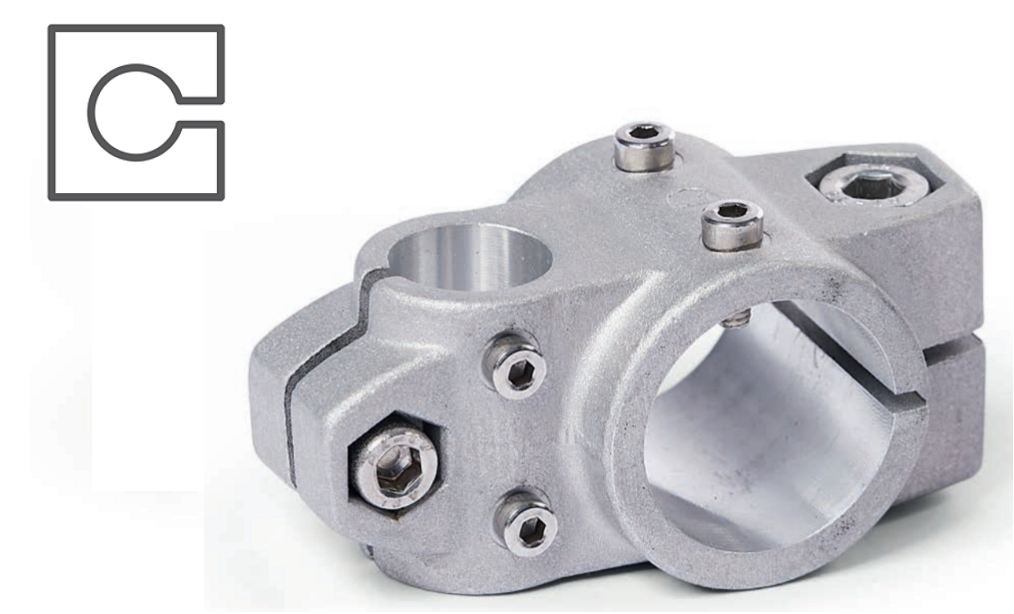

    Objednací kód: KSU.Z - d1 - d2 - z - o | Příklad objednání: KSU.Z-B30-B18-1-8 KSU.Z ... křížový jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

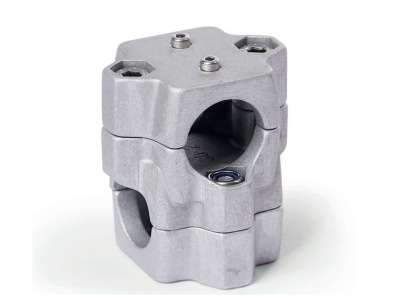

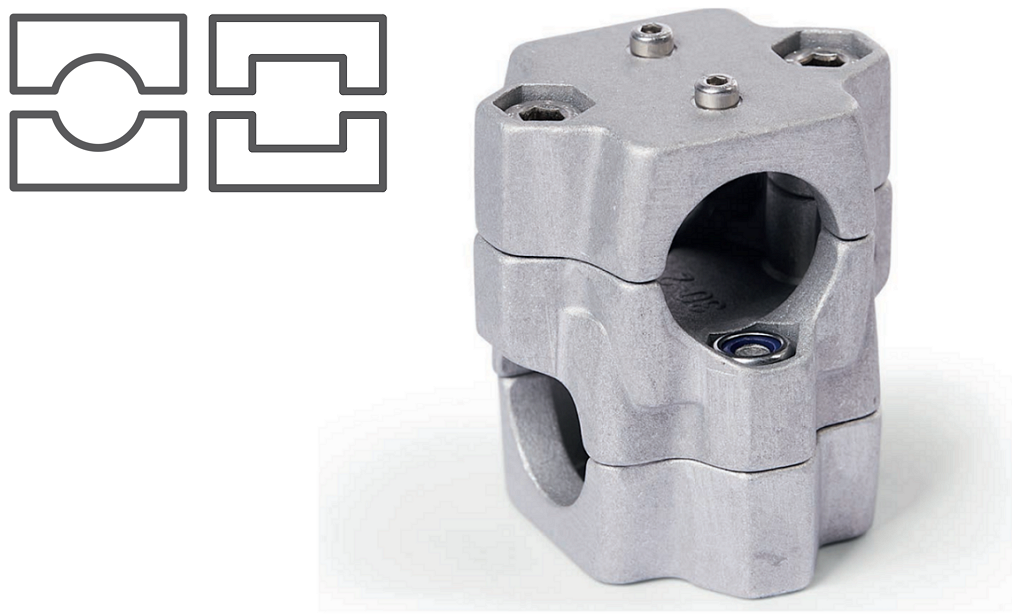

    Objednací kód: KM.E - d1 - d2 - k - z - o | Příklad objednání: KM.E-B30-V30-60-1-8 KM.E ... křížový jezdec d1 / s1 ... Ø d1 - svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... Ø d2 - svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez k ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

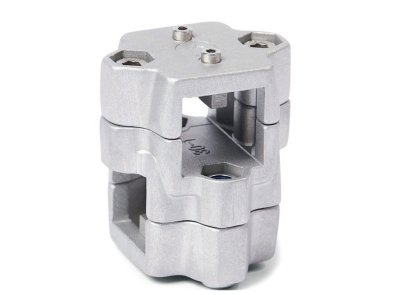

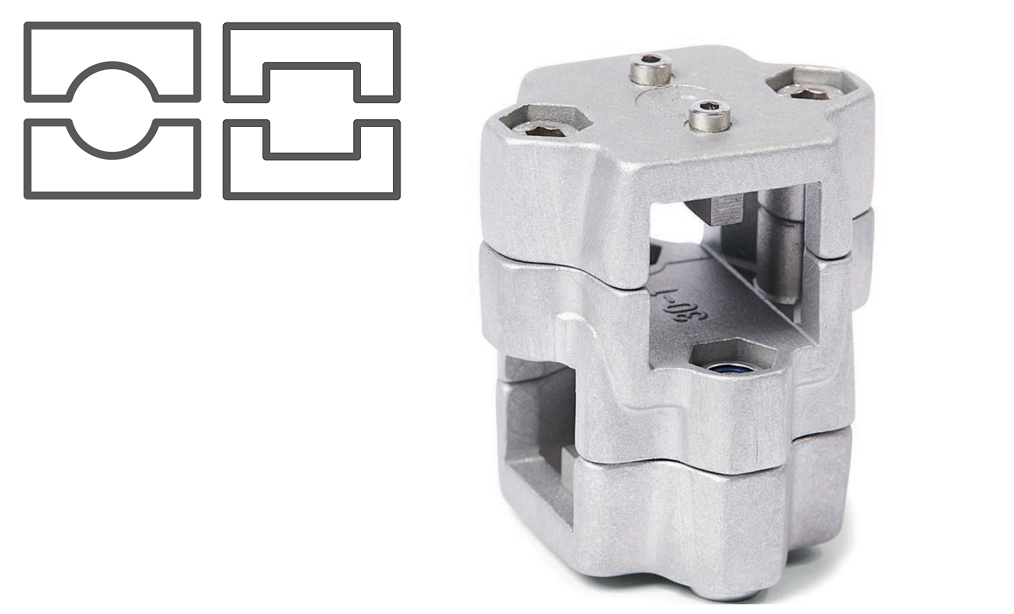

    Objednací kód: KM.Z - d1 - d2 - k - z - o | Příklad objednání: KM.Z-B30-V30-60-1-8 KM.Z ... křížový jezdec d1 / s1 ... Ø d1 - svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... Ø d2 - svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez k ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

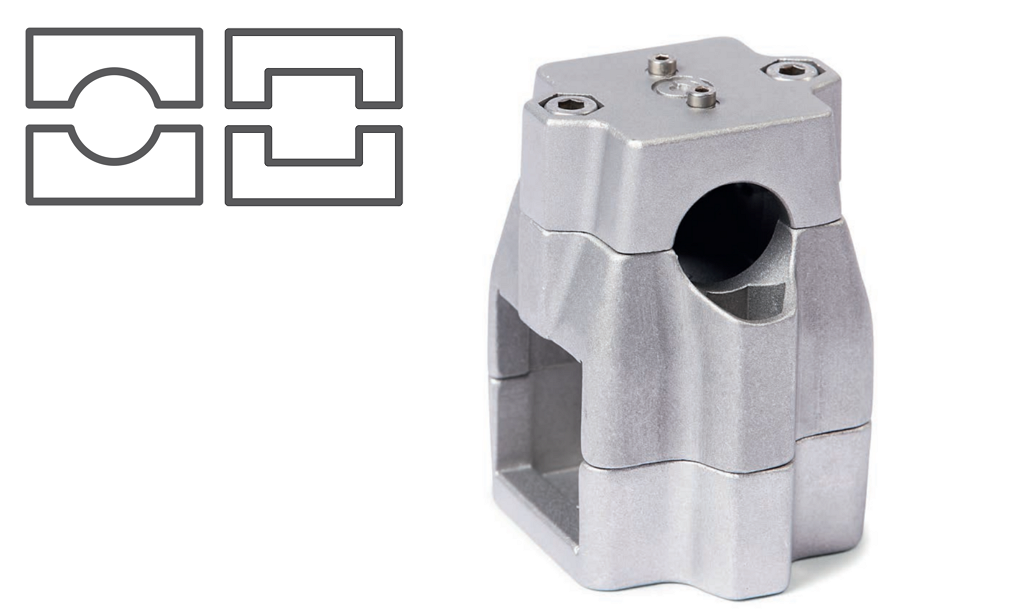

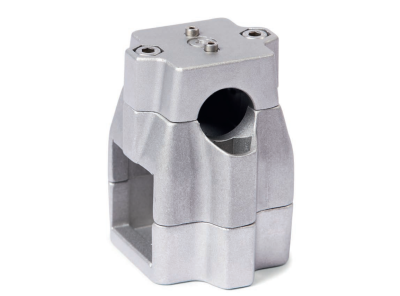

    Objednací kód: KMU.E - d1 - d2 - z - o | Příklad objednání: KMU.E-B30-V30-1-8 KMU.E ... křížový jezdec d1 / s1 ... Ø d1 - svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... Ø d2 - svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez z ... ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

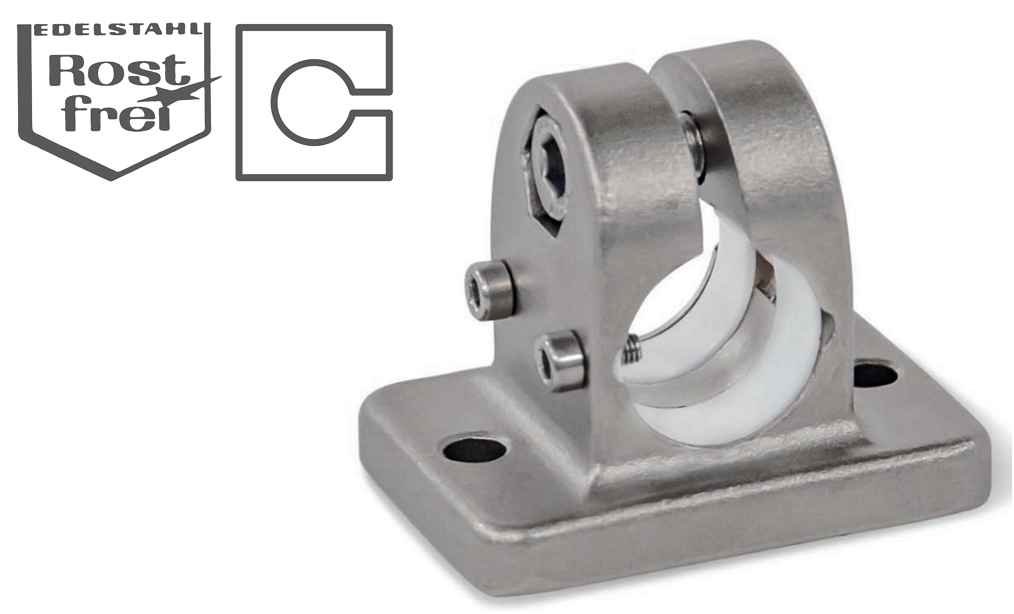

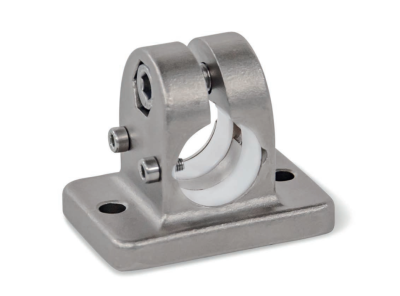

    Objednací kód: FK.E - d1 - z - o | Příklad objednání: FK.E-B18-1-8 FK.E ... jezdec s přírubou d1 ... Ø d1 - svěrný spoj 1 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

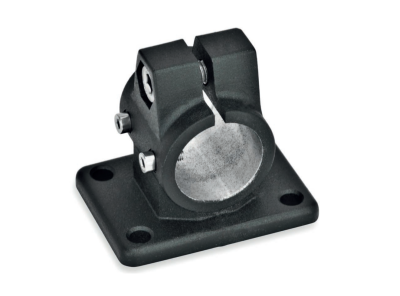

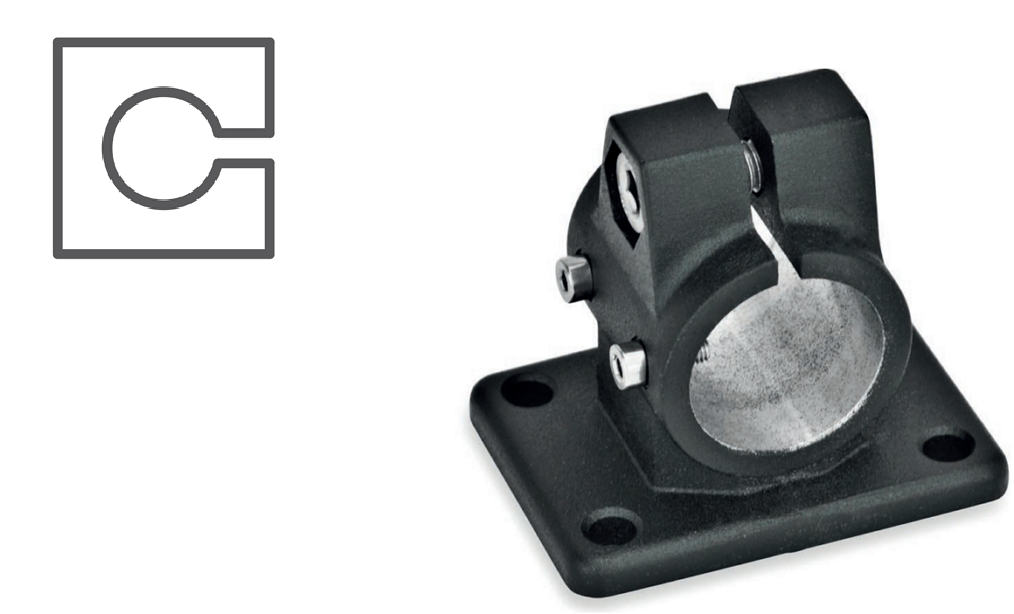

    Objednací kód: FS.E - d1 - k - z - o | Příklad objednání: FS.E-B30-56-1-8 FS.E ... jezdec s přírubou d1 ... Ø d1 - svěrný spoj 1 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

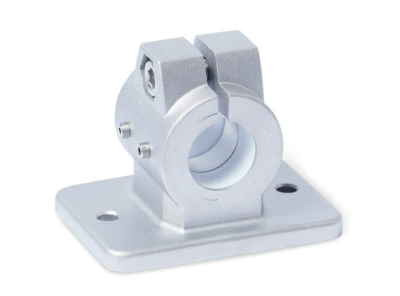

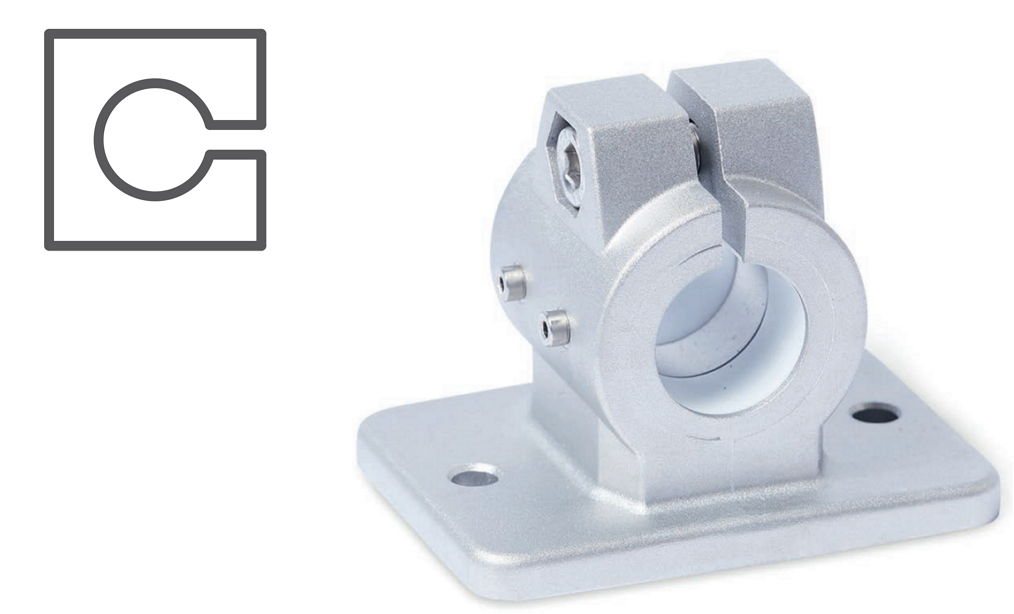

    Objednací kód: FSZ.E - d1 - k - z - o | Příklad objednání: FSZ.E-B30-56-1-8 FSZ.E ... jezdec s přírubou d1 ... Ø d1 - svěrný spoj 1 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

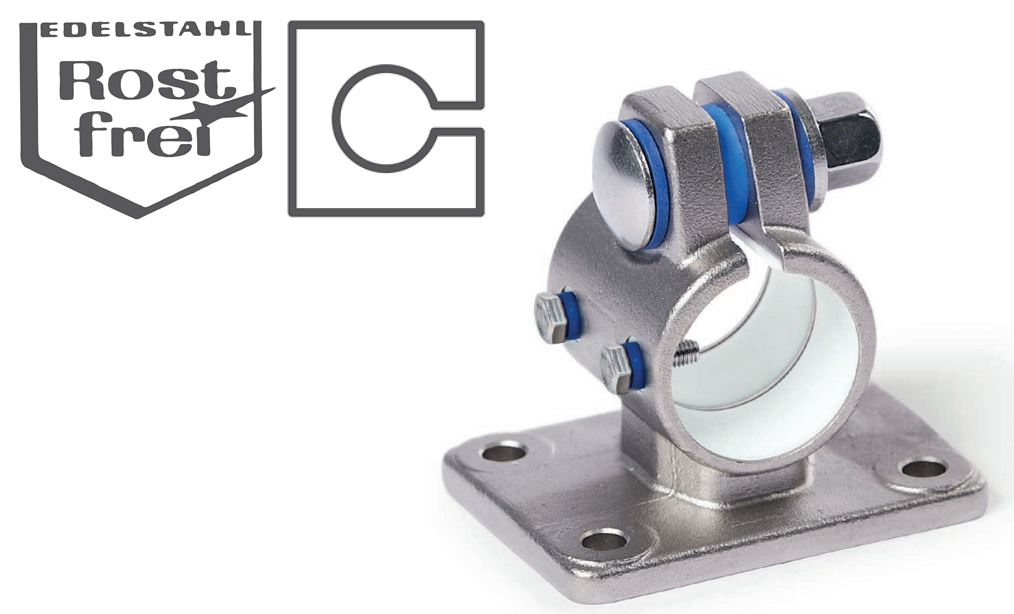

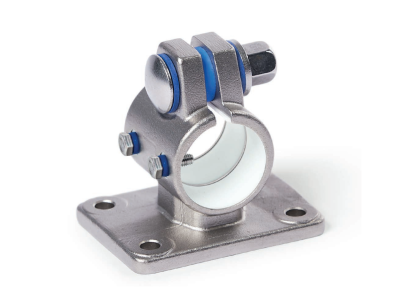

    Objednací kód: FE.E - d1 - t - z | Příklad objednání: FE.E-B30-A-4 FE.E ... jezdec s přírubou d1 ... Ø d1 - svěrný spoj 1 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... typ šroubu a matice        4 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

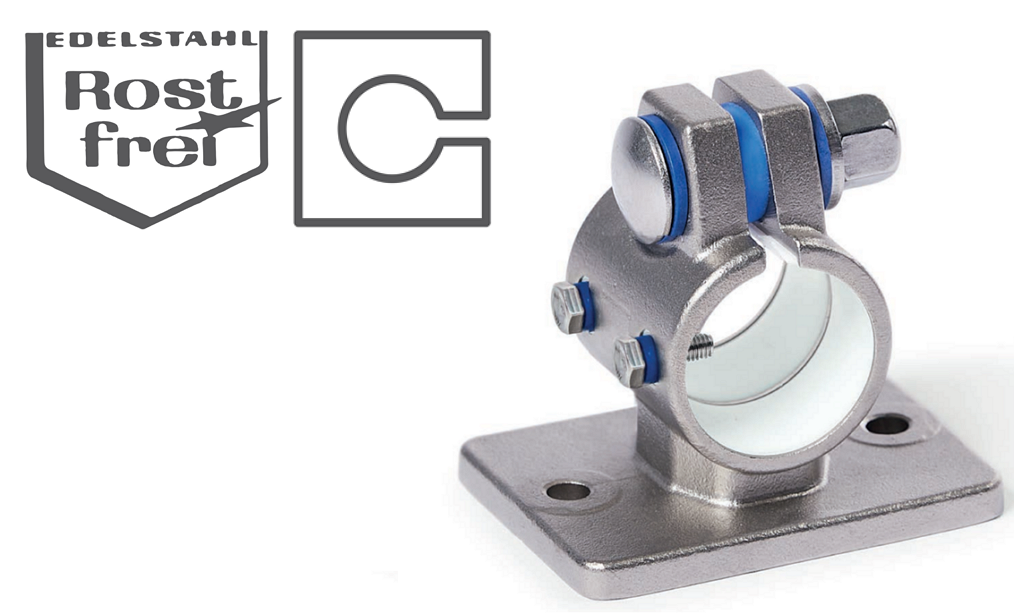

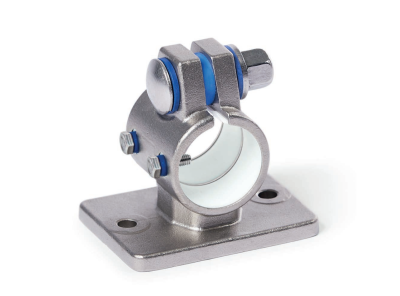

    Objednací kód: FEZ.E - d1 - t - z | Příklad objednání: FEZ.E-G30-A-4 FEZ.E ... jezdec s přírubou d1 ... Ø d1 - svěrný spoj 1 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... typ šroubu a matice        4 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

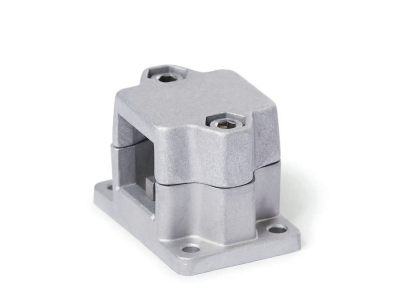

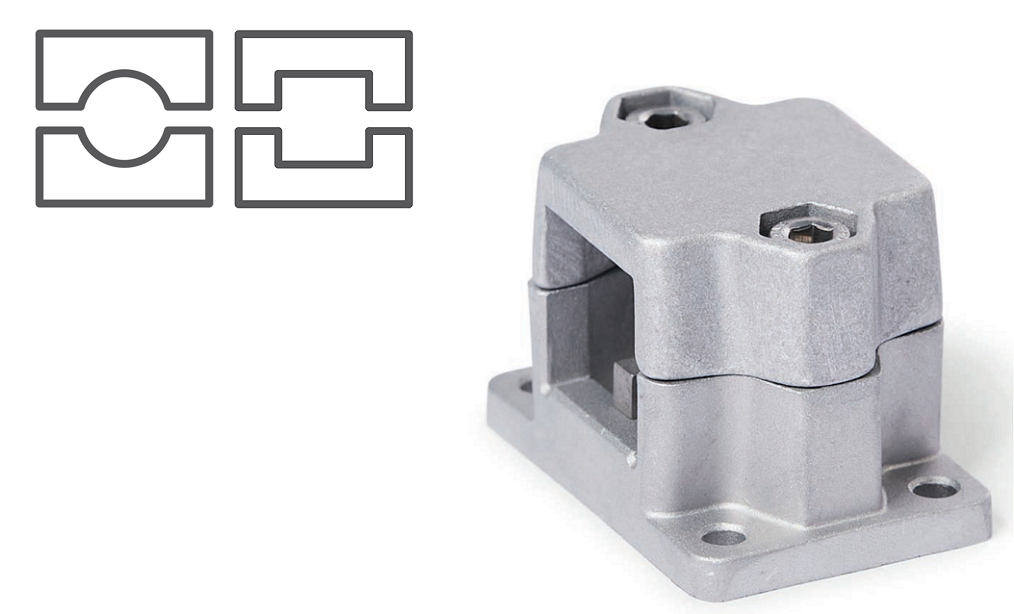

    Objednací kód: FM.E - d1/s - z - o | Příklad objednání: FM.E-B30-1-8 FM.E ... jezdec s přírubou d1 / s ... Ø d1 - svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

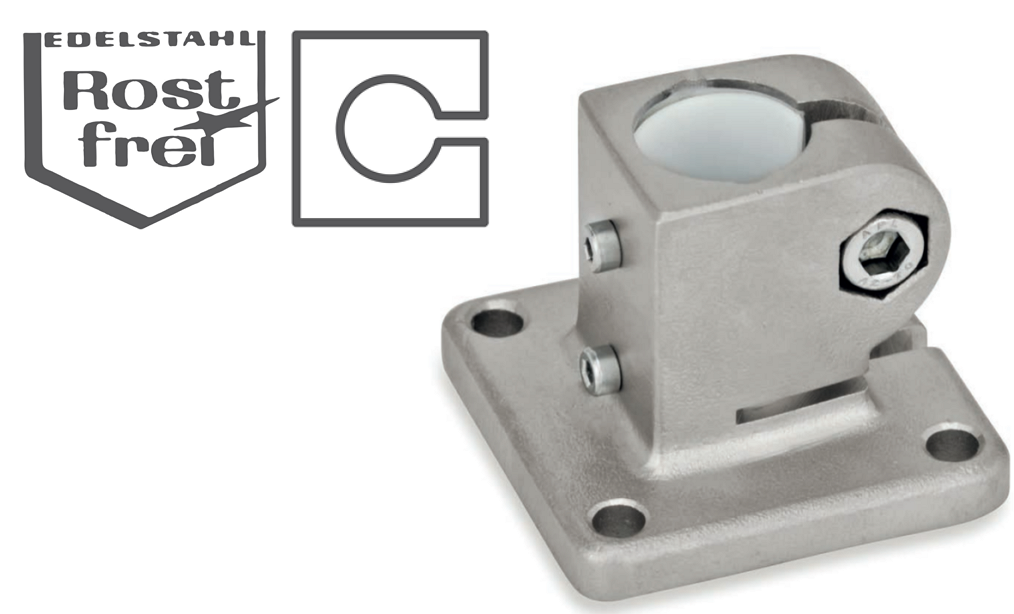

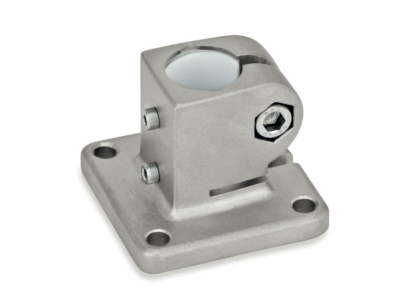

    Objednací kód: BK.E - d1 - z - o | Příklad objednání: BK.E-B18-1-8 BK.E ... jezdec typu základna d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

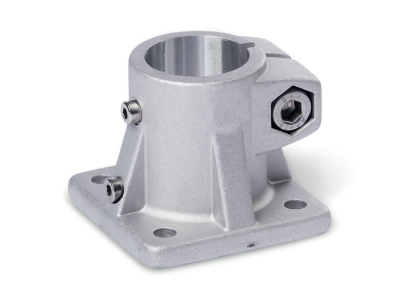

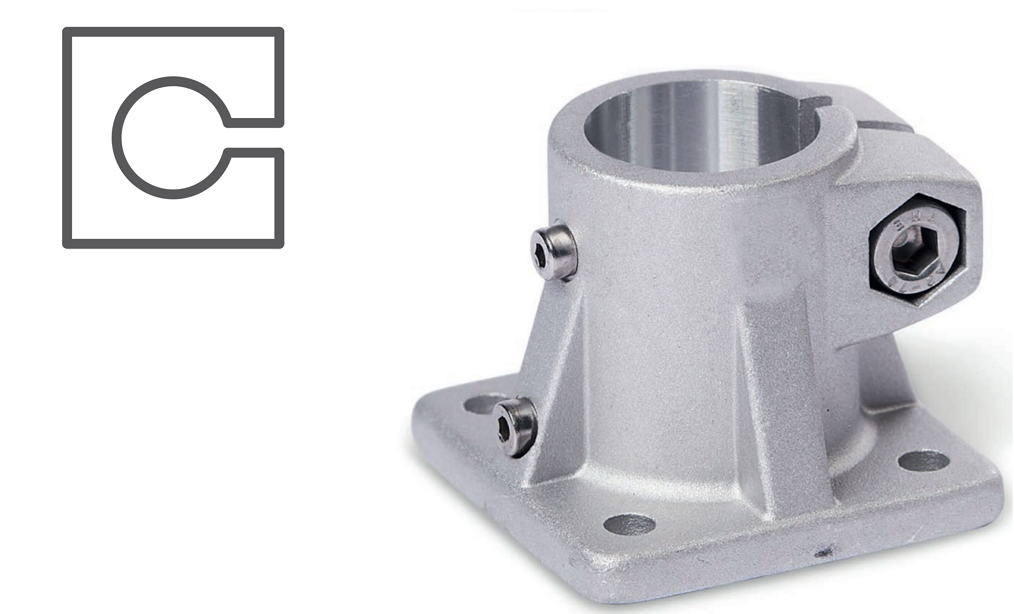

    Objednací kód: BS.E - d1 - k - z - o | Příklad objednání: BS.E-B30-50-1-8 BS.E ... jezdec typu základna d1 ... Ø d1 - svěrný spoj k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

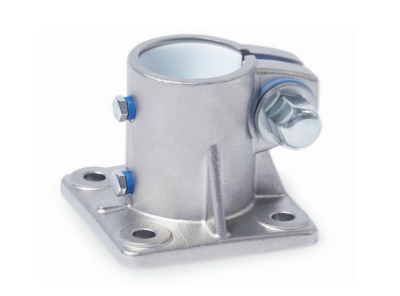

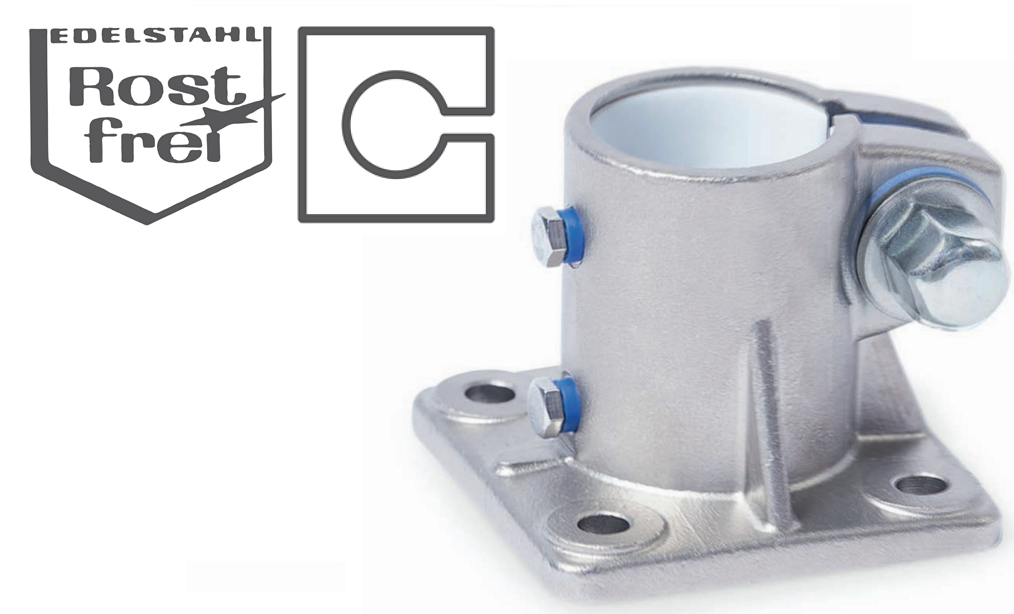

    Objednací kód: BE.E - d1 - t - z | Příklad objednání: BE.E-G30-A-4 BE.E ... jezdec typu základna d1 ... Ø d1 - svěrný spoj t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... typ šroubu a matice        4 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

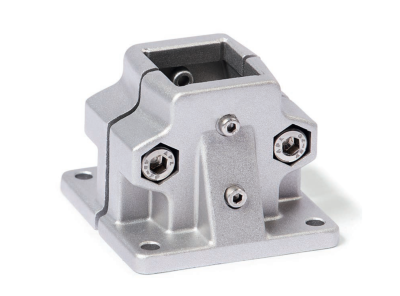

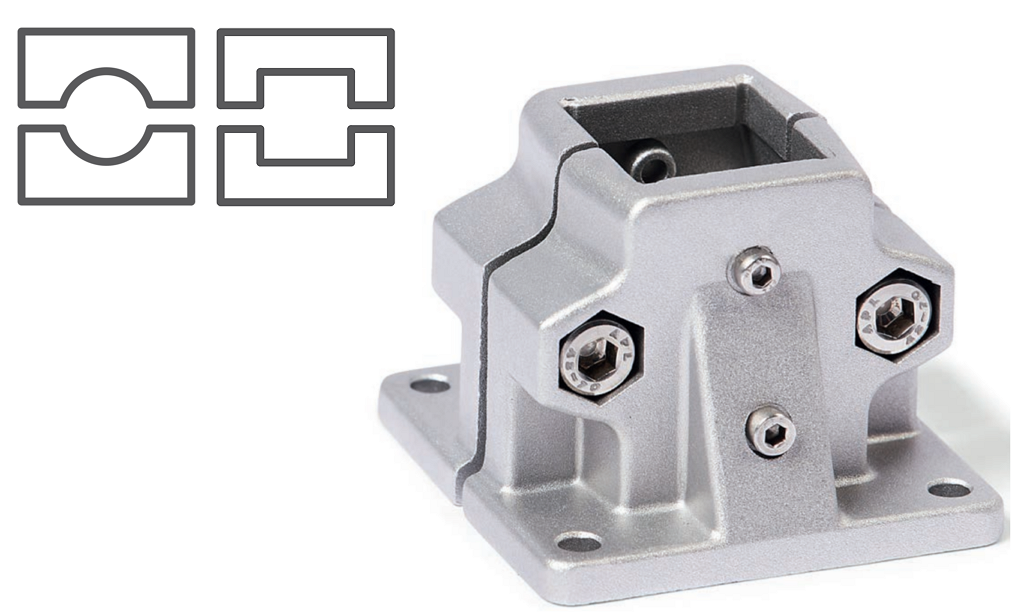

    Objednací kód: BM.E - d1/s - z - o | Příklad objednání: BM.E-B30-1-8 BM.E ... jezdec typu základna d1 / s ... Ø d1 - svěrný spoj        d1 = kruhový průřez        s1 = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

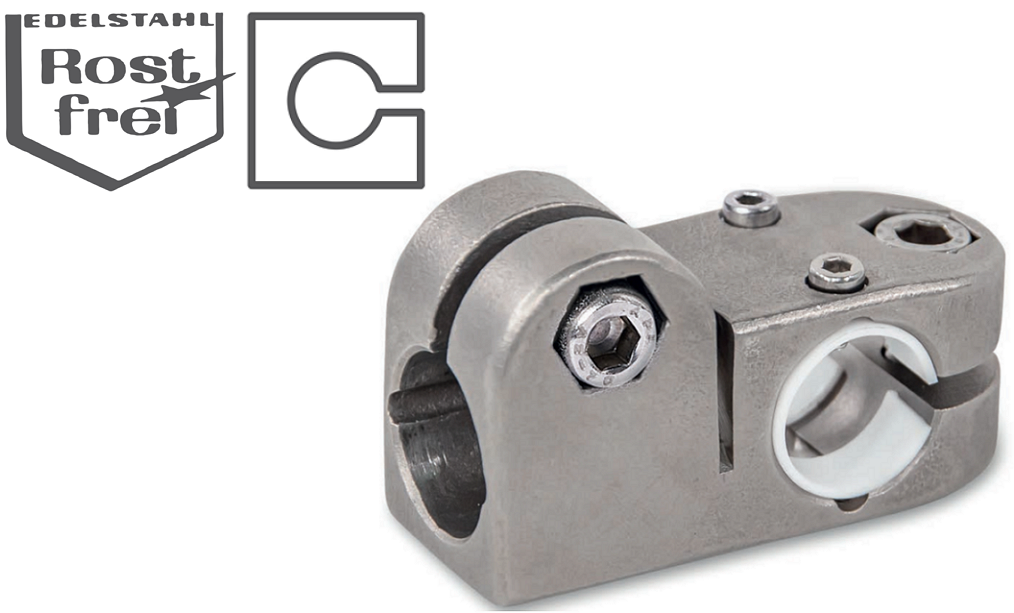

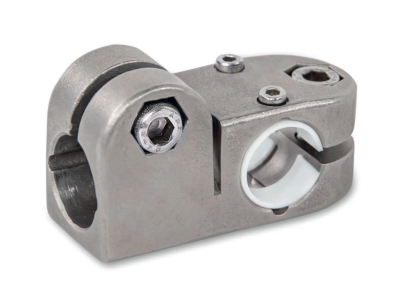

    Objednací kód: TK.E - d1 - d2 - z - o | Příklad objednání: TK.E-B18-B18-1-8 TK.E ... T jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d1 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

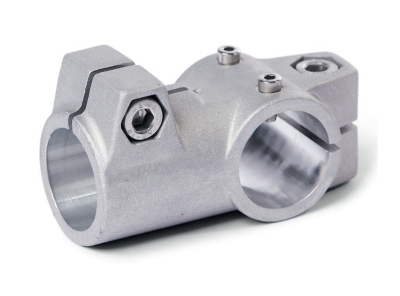

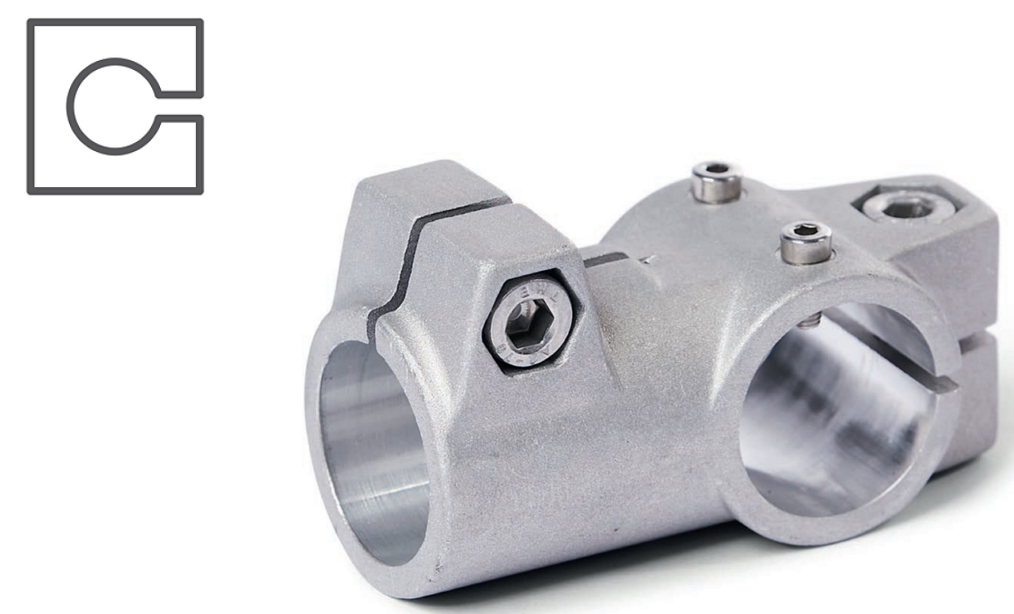

    Objednací kód: TS.E - d1 - d2 - k - z - o | Příklad objednání: TS.E-B30-B30-56-1-8 TS.E ... T jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d1 - svěrný spoj 2 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

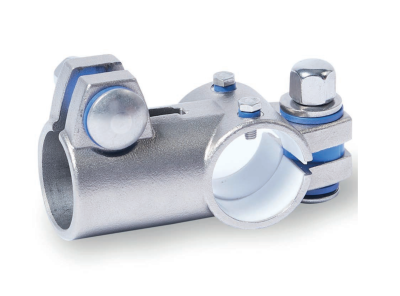

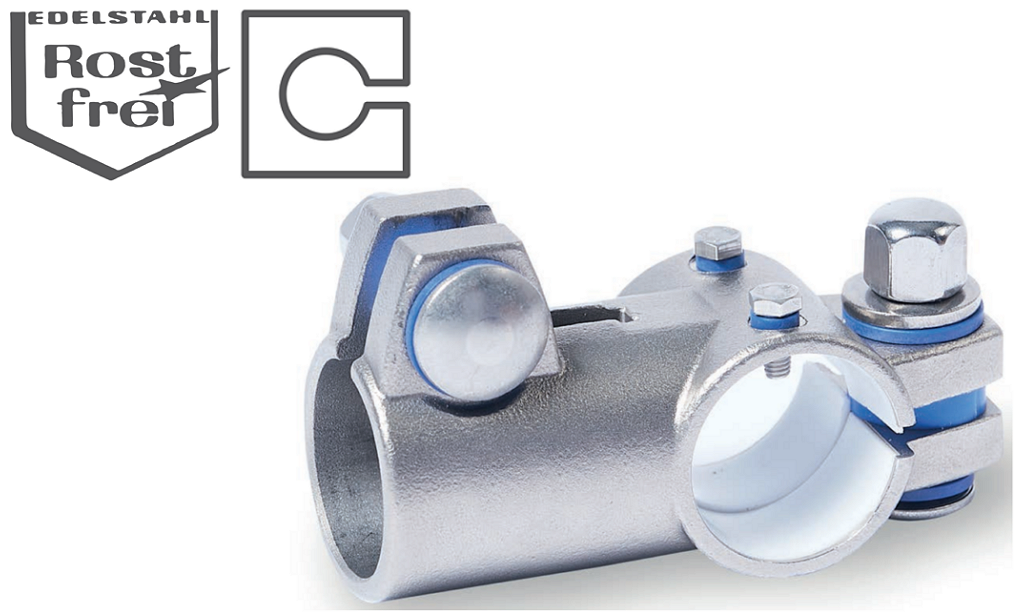

    Objednací kód: TE.E - d1 - d2 - t - z | Příklad objednání: TE.E-G30-B30-A-4 TE.E ... T jezdec d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d1 - svěrný spoj 2 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

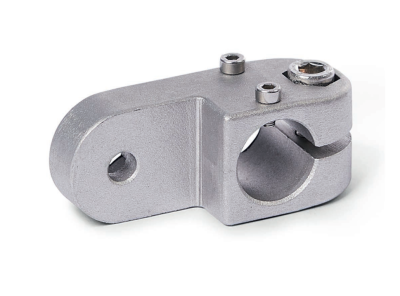

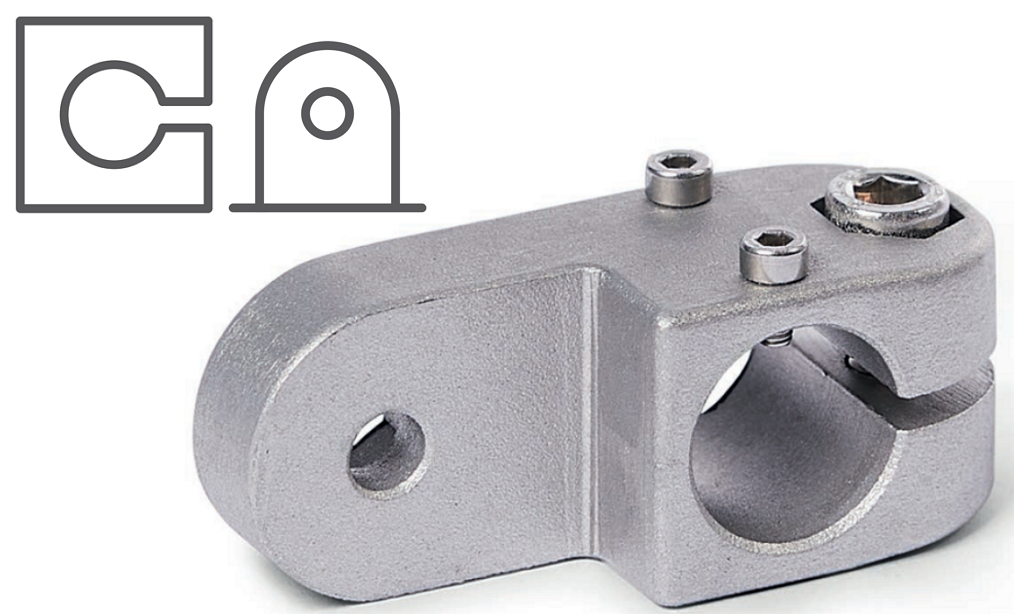

    Objednací kód: LKP.E - d1 - z - o | Příklad objednání: LKP.E-B18-1-8 LKP.E ... otočný jezdec d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: LKP.E - d1 - t - z - o | Příklad objednání: LKP.E-B18-1-8 LKP.E ... otočný jezdec d1 ... Ø d1 - svěrný spoj t ... typ        OZ = bez středícího stupně (hladký)        MZ = se středícím stupněm        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ šroubu ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

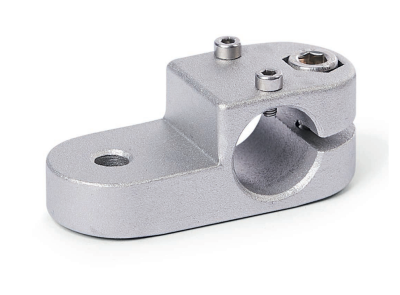

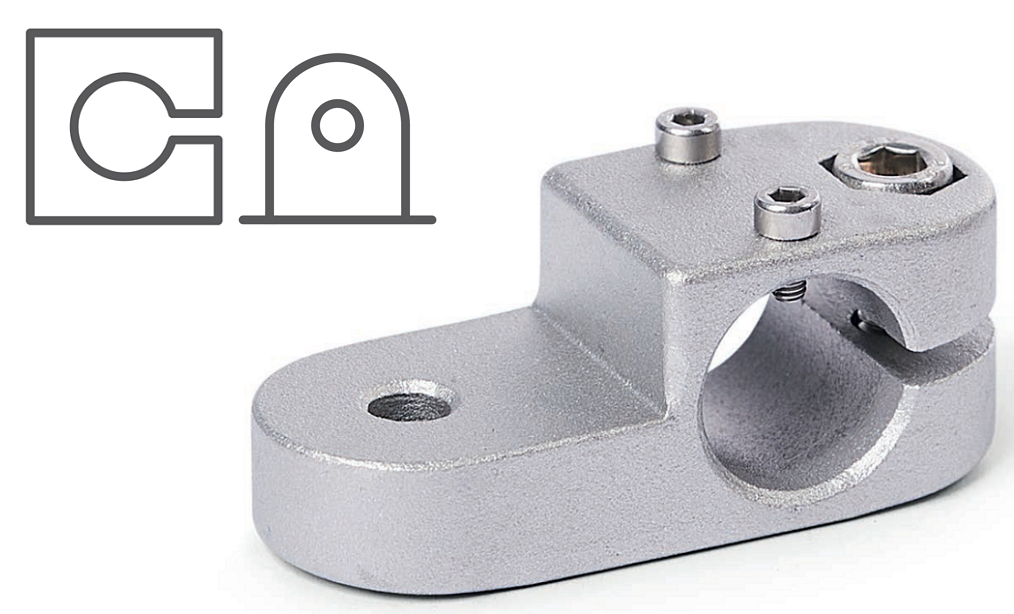

    Objednací kód: LKQ.E - d1 - z - o | Příklad objednání: LKQ.E-B18-1-8 LKQ.E ... otočný jezdec d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: LKQ.E - d1 - t - z - o | Příklad objednání: LKQ.E-B18-1-8 LKQ.E ... otočný jezdec d1 ... Ø d1 - svěrný spoj t ... typ        OZ = bez středícího stupně (hladký)        MZ = se středícím stupněm        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ šroubu ... Learn More
