Popis:
L-úhlové převody YLS přenášejí rotační pohyby mezi lineárními, hnacími nebo převodovými jednotkami. Vstupní a výstupní strana jsou posunuty o 90° a rotační osy mají společný průsečík.
Úhlové ozubené kolo je radiálně upnuto ke jmenovitému průměru lineární jednotky pomocí štěrbinového upínacího bodu. Kuželová ozubená kola se upevní na čepu hřídele pomocí paralelních per a šroubů s drážkou. Odstranění plastových krytek umožňuje dobrý přístup, což usnadňuje seřízení záběru kuželových ozubených kol.
L-úhelníková ozubená kola lze objednat s různými vlastnostmi pro různé aplikace na základě typů uvedených v tabulce. To umožňuje kombinovat různé lineární, hnací nebo převodové jednotky dohromady.

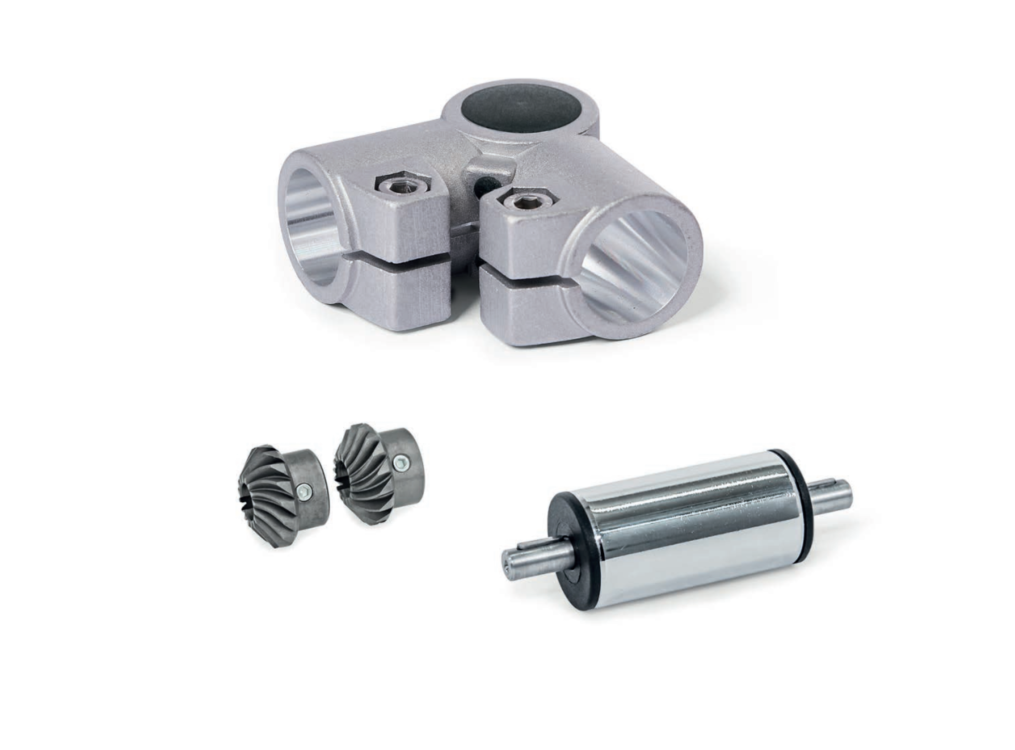

Skříň je vyrobena z tlakově litého hliníku, zatímco pro kuželová ozubená kola je použita selektivně kalená ocel. kola. Pohonná jednotka se skládá z pochromované ocelové trubky a zátky trubek jsou vyrobeny z plastu.

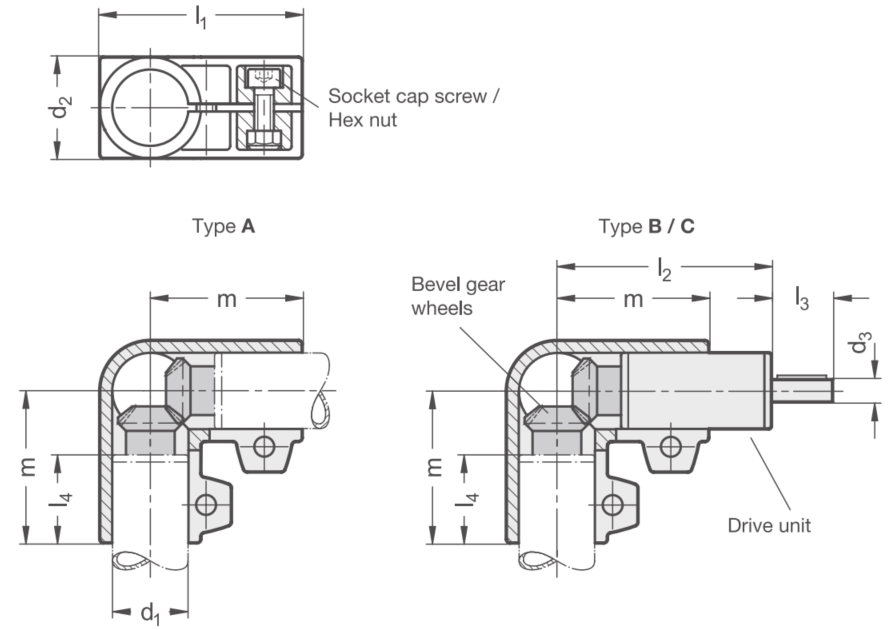

Rozměry:
| Výstupní hřídel | Rozměry |
Šroub | ||||||
| d1 | d2 |
d3 | l1 | l2 ≈ | l3 | l4 ≈ | m | |
| 30 | 40 | 8 | 80 | 85 | 16 | 35 | 60 | M 8-25 |
| 40 | 65 | 12 | 135,5 | 124 | 17 | 72 | 103 | M 10-50 |
| 50 | 65 | 12 | 135,5 | 124 | 18 | 72 | 103 | M10-50 |
Objednací kód: YLS - d1 - t - o | Příklad objednání: YLS-40-B-8
YLS ... úhlová převodovka
d1 ... Ø d1 - výstupní hřídel lineární jednotky
t ... typ
A = úhlová převodovka + sada kuželových ozubených kol
B = úhlová převodovka + sada kuželových ozubených kol + pohonná jednotka (chromovaná ocel)
C = úhlová převodovka + sada kuželových ozubených kol + pohonná jednotka (nerezová ocel)
o ... materiál / barva
2 = RAL 9005 (černý)
8 = tryskaný hliník (matný)
3D konfigurace zdvižné převodovky (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
