Popis:

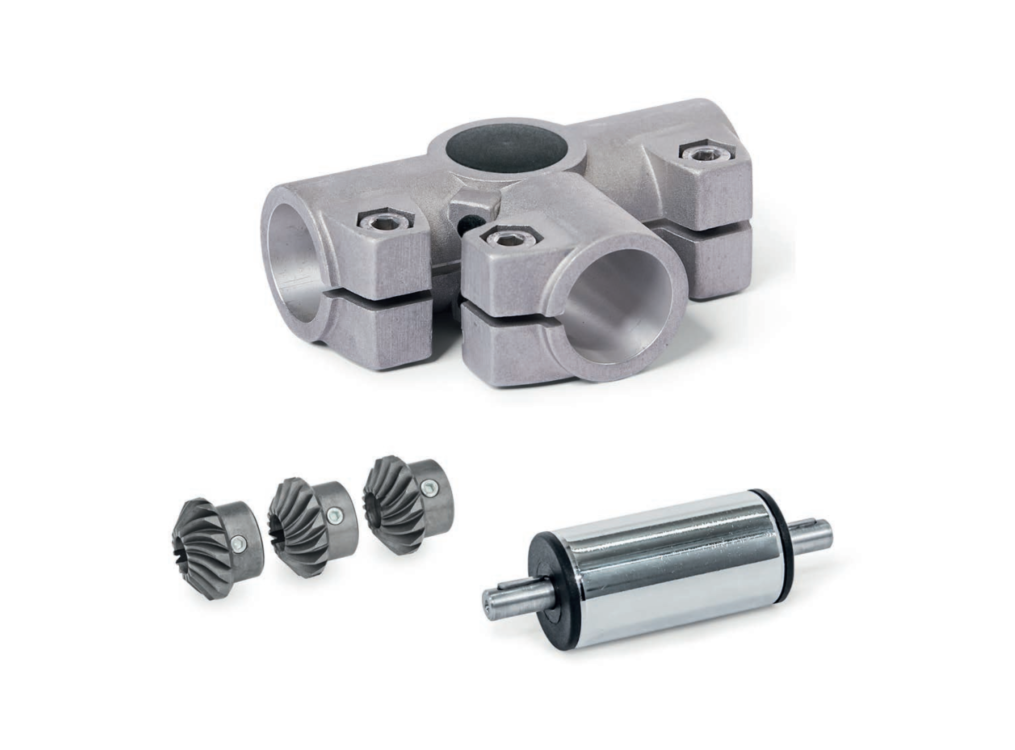

T-úhelníkové převody YTS přenášejí rotační pohyby mezi více lineárními, hnacími nebo převodovými jednotkami. Vstupní a výstupní strana jsou posunuty o 90° a rotační osy mají společný průsečík.
Úhlový převod se radiálně upíná na jmenovitý průměr lineární jednotky pomocí štěrbinového upínacího bodu. Kuželová ozubená kola jsou na čepu hřídele upevněna pomocí paralelních per a šroubů s drážkou. Odstranění plastových krytek nabízí dobrý přístup, což usnadňuje seřízení záběru kuželových ozubených kol.
Na základě typů uvedených v tabulce lze objednat ozubená kola T-úhelníku s různými vlastnostmi pro různé aplikace. To umožňuje kombinovat různé lineární, hnací nebo převodové jednotky dohromady.
Skříň je vyrobena z tlakově litého hliníku, zatímco pro kuželová ozubená kola je použita selektivně kalená ocel. Pohonná jednotka je vyrobena z pochromované oceli a trubkové zarážky jsou vyrobeny z materiálu plastu.

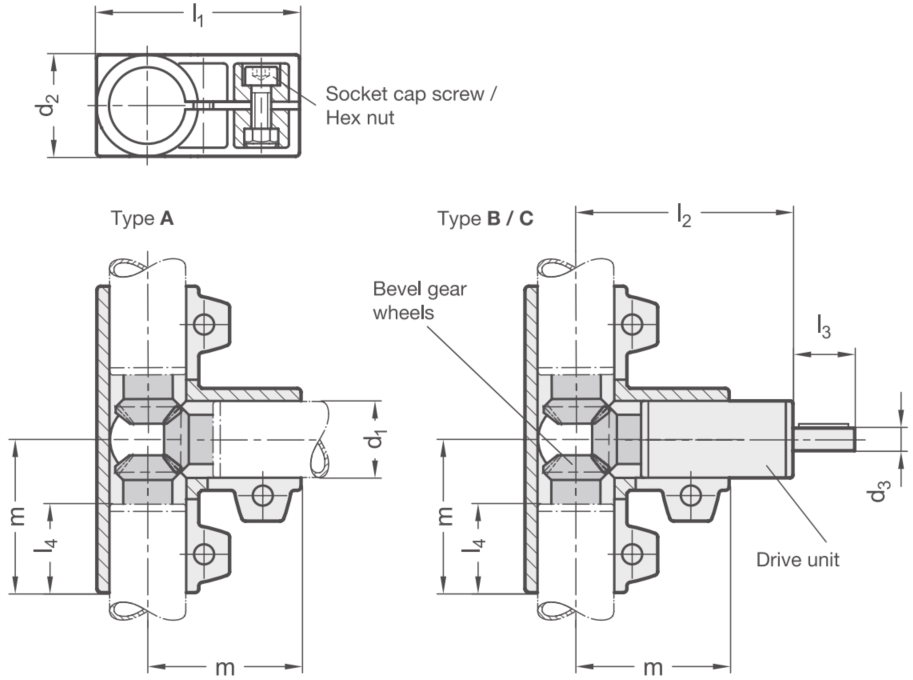

Rozměry:
| Výstupní hřídel | Rozměry |
Šroub | ||||||
| d1 | d2 |
d3 | l1 | l2 ≈ | l3 | l4 ≈ | m | |
| 30 | 40 | 8 | 80 | 85 | 16 | 35 | 60 | M 8-25 |
| 40 | 65 | 12 | 135,5 | 124 | 17 | 72 | 103 | M 10-50 |
| 50 | 65 | 12 | 135,5 | 124 | 18 | 72 | 103 | M10-50 |
Objednací kód: YTS - d1 - t - o | Příklad objednání: YTS-40-B-8
YTS ... úhlová převodovka
d1 ... Ø d1 - výstupní hřídel lineární jednotky
t ... typ
A = úhlová převodovka + sada kuželových ozubených kol
B = úhlová převodovka + sada kuželových ozubených kol + pohonná jednotka (chromovaná ocel)
C = úhlová převodovka + sada kuželových ozubených kol + pohonná jednotka (nerezová ocel)
o ... materiál / barva
2 = RAL 9005 (černý)
8 = tryskaný hliník (matný)
3D konfigurace zdvižné převodovky (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
