Popis:

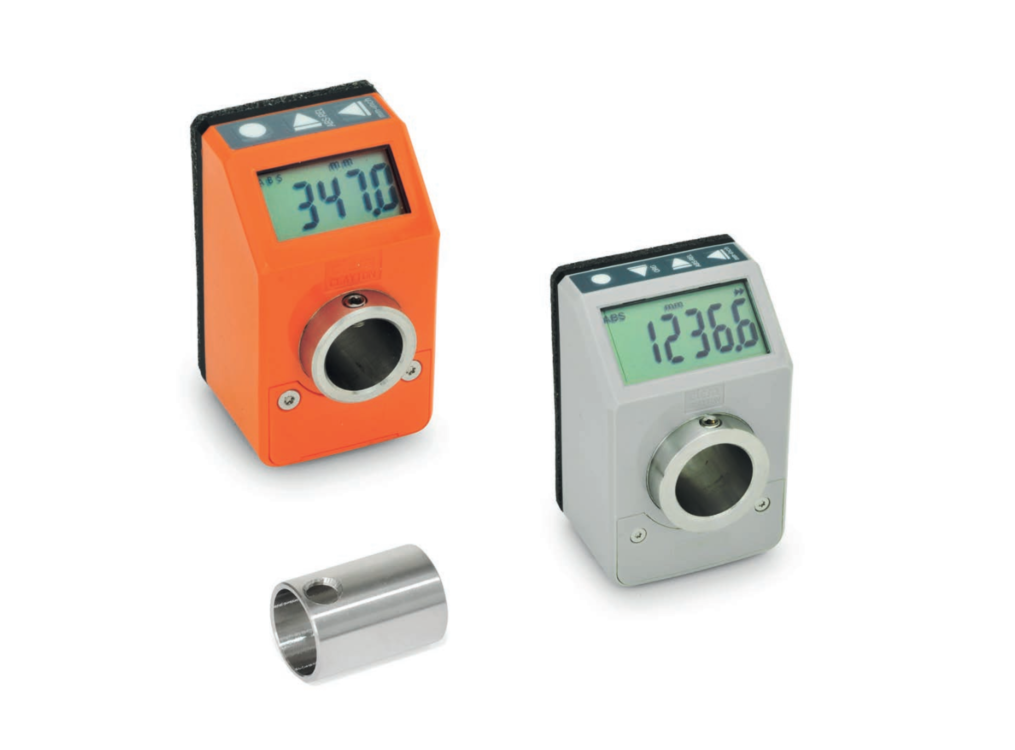

Ukazatele polohy VZPE udávají ujetou vzdálenost v lineárních jednotkách. Montují se na čep vřetena lineární jednotky pomocí adaptéru. a šroubu s drážkou.
Ukazatele polohy jsou v tabulce přizpůsobeny velikosti lineární jednotky. Ukazatele polohy je třeba nastavit na stoupání a směr závitu příslušné lineární jednotky pomocí ovládacích tlačítek. Dodávku energie zajišťuje baterie s dlouhou životností.
Polyamidové pouzdro je svařeno ultrazvukem, díky čemuž je mimořádně robustní, těsné a kompaktní. Ukazatel polohy je navíc teplotně odolný do 50 °C a odolný vůči olejům a rozpouštědlům. Těsnění z pěnové pryže zajišťuje mechanické oddělení a zároveň funguje jako těsnění. Dutá hřídel je vyrobena z nerezové oceli. Ve verzi s krytím IP 67 je utěsněn těsněním NBR.
Pokud je ukazatel polohy připojen k jednotrubkové lineární jednotce, je třeba použít podpěru krouticího momentu VZDR, popř. VZDV, aby nedošlo ke změně polohy indikátoru polohy, aby se neotáčel podélně.

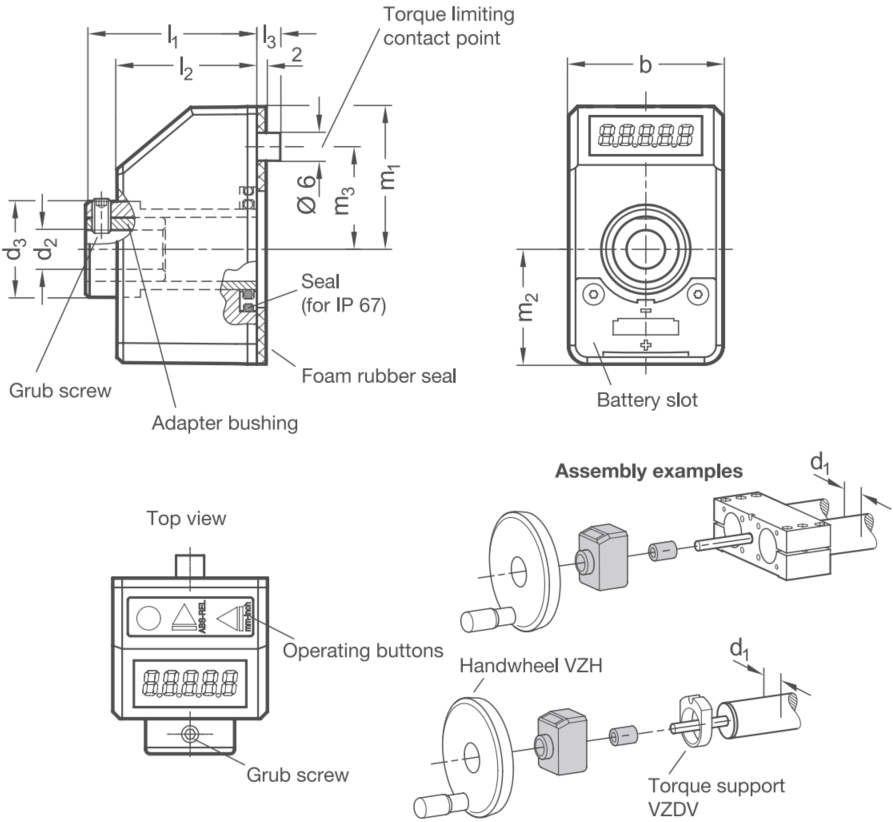

Rozměry:
| Výstupní hřídel | Rozměry | Zajišťovací šroub | LCD displej |
Max. rychlost | ||||||||
| d1 | b | d2 H7 |
d3 | l1 | l2 | l3 | m1 | m2 | m3 | rpm | ||
| 30 | 33,5 | 8 | 19,5 | 34 | 28,5 | 5,5 | 30,5 | 25 | 22 | M4 | 5 | 1000 |
| 40 | 48 | 12 | 28,5 | 41 | 34 | 6 | 40 | 32,5 | 30 | M5 | 6 | 1000 |
| 50 | 48 | 12 | 28,5 | 41 | 34 | 6 | 40 | 32,5 | 30 | M5 | 6 | 1000 |
| 60 | 48 | 14 | 28,5 | 41 | 34 | 6 | 40 | 32,5 | 30 | M5 | 6 | 1000 |
Pro použití s:
- Jednotrubkové jednotky (s kruhovým průřezem) s distanční deskou VZDR
- Jednotrubkové jednotky (se čtvercovým průřezem) s distanční deskou VZDV
Objednací kód: VZPE - d1 - u - o | Příklad objednání: VZPE-40-1-GR
VZPE ... ukazatel polohy
d1 ... Ø d1 - výstupní hřídel lineární jednotky
u ... IP třída
1 = třída IP 65
2 = třída IP 67
o ... materiál / barva
GR = polyamid (PA), RAL 2004 (oranžový)
OR = polyamid (PA), RAL 7035 (šedý)
