The product group “Compact Clamps 1A” contains single-piece parts made of die-cast aluminum or precision-cast stainless steel. These have slitted clamping points machined by cutting methods that receive typically available rods and precision tubes as per DIN 2391 with full surface contact over the entire cross-section of the bore.

Hex socket cap screws or adjustable hand levers, together with hex nuts, reduce the bore cross-section for clamping. The screw and nut can be positioned anywhere thanks to the hexagonal countersinking on both sides. Hand levers are intended for repeated, tool-free clamping..

Compact clamps are available in all typical part types, such as cross, base or flanged clamps, with bore diameters from 10 to 20 mm. Larger diameters can be found in the group “Tube Clamps 1B”.

Together with rods and tubes, compact clamps can be used to quickly and easily assemble stable tube constructions that can be flexibly adapted to many different areas of application, such as in automation and machine building.

info

Přehled produktů:

Kompaktní spojky

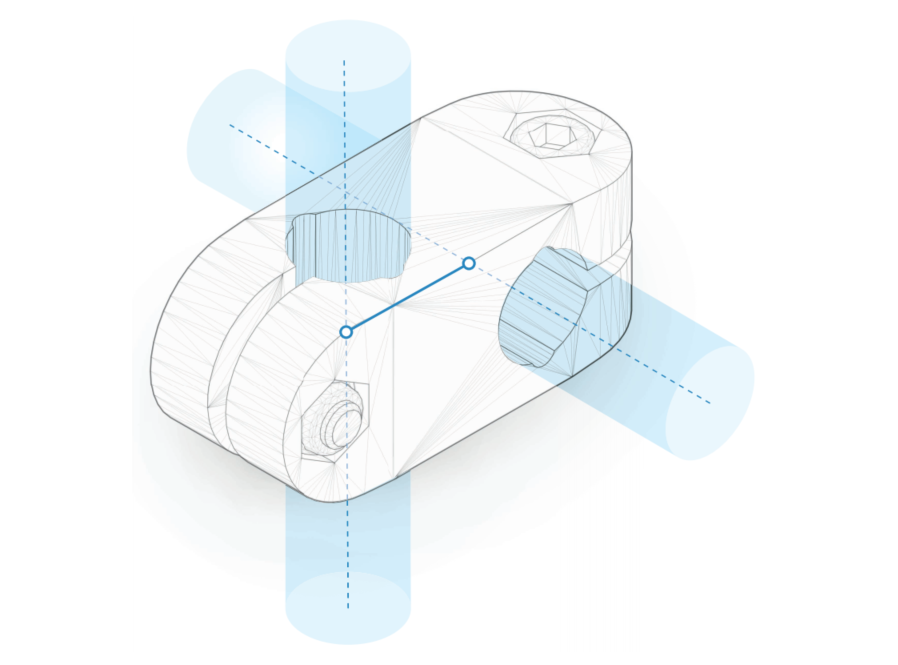

Křížové spojky

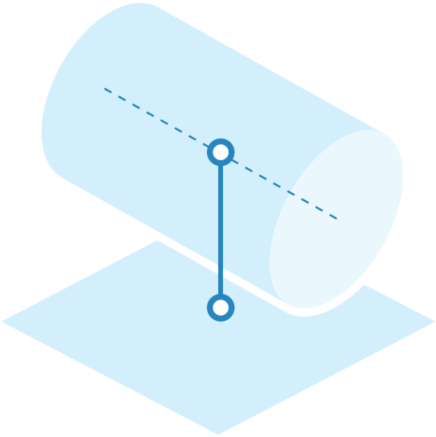

Spojky s přírubou Základny Úhlové spojky
Otočné spojky Kloubové spojky Držáky senzorů
KK FK BK TK LKF GKF SKF
kk fk bk tk lkf gkf skf
bila2 bila2 BKZ bila2 LKP GKP SKP
bila bila bkz bila lkp gkp skp
bila2 bila2 BKG bila2 LKT GKT SKT
bila bila bkg bila lkt gkt skt
bila2 bila2 bila2 bila2 LKQ GKQ SKQ
bila bila bila bila lkq gkq skq

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

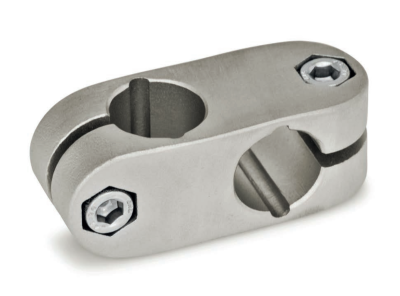

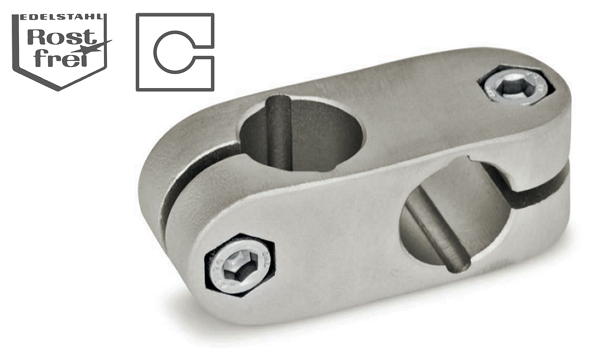

    Objednací kód: KK - d1 - d2 - z - o | Příklad objednání: KK-B12-B12-1-8 KK ... křížová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

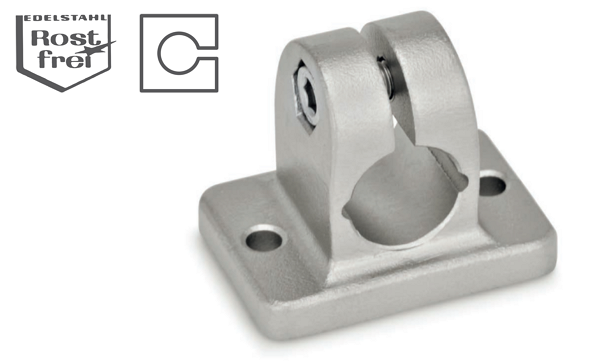

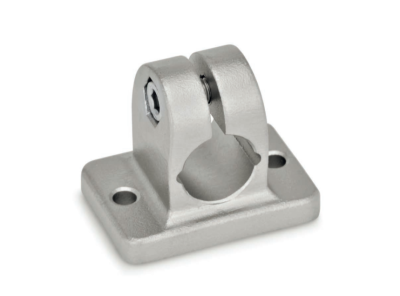

    Objednací kód: FK - d1 - z - o | Příklad objednání: KK-B12-1-8 FK ... spojka s přírubou d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... Learn More

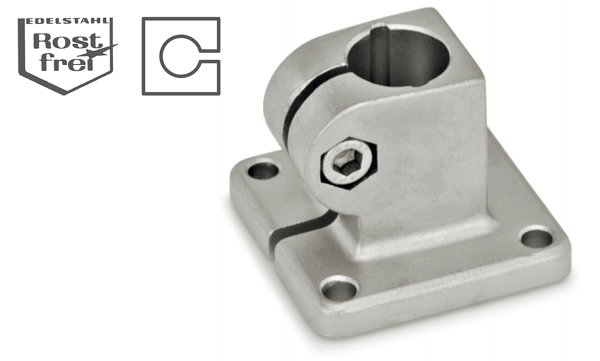

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

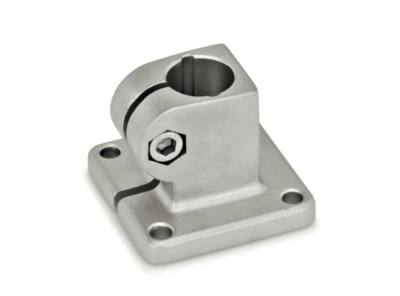

    Objednací kód: BK - d1 - z - o | Příklad objednání: BK-B12-1-8 BK ... základna d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

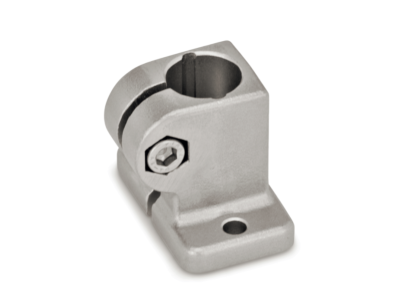

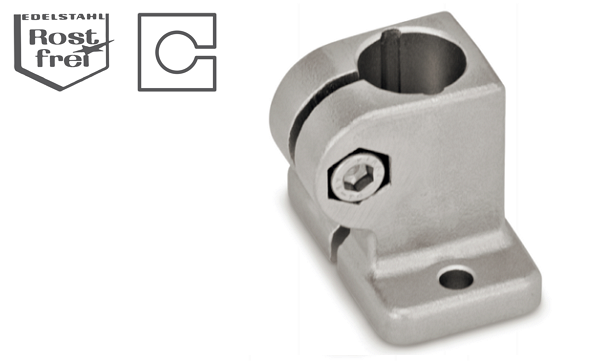

    Objednací kód: BKZ - d1 - z - o | Příklad objednání: BKZ-B12-1-8 BKZ ... základna d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... ... Learn More

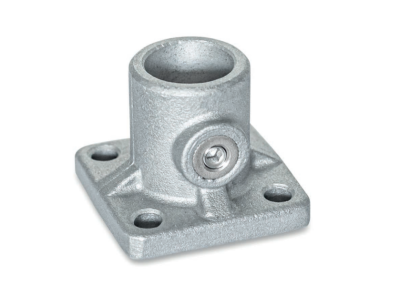

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

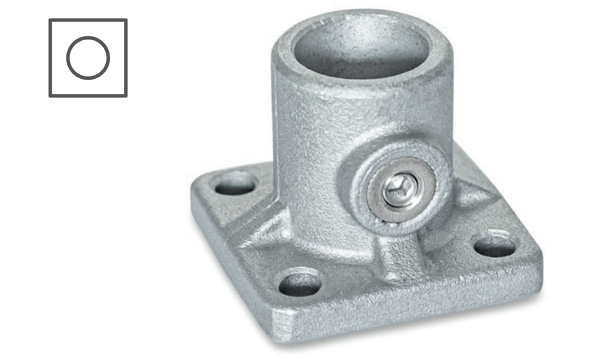

    Objednací kód: BKG - d1 - z - o | Příklad objednání: BKG-B12-1-8 BKG ... základna d1 ... Ø d1 - svěrný spoj z ... typ šroubu        B = šroub pozinkovaný (DIN 913)        D = šroub nerezový (DIN 913) o ... povrchová úprava / materiál        2 = hliníková slitina, RAL 9005        8 = ... Learn More

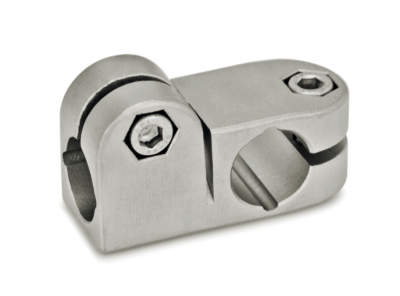

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

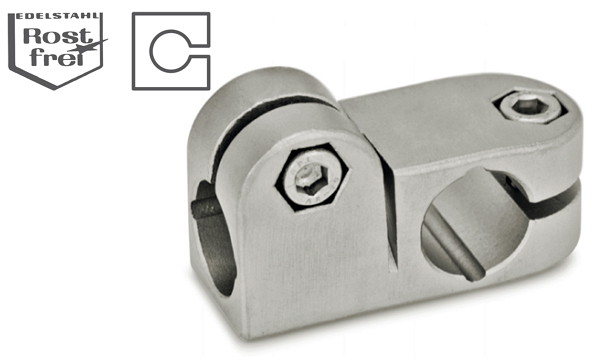

    Objednací kód: TK - d1 - d2 - z - o | Příklad objednání: TK-B12-B12-1-8 TK ... úhlová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

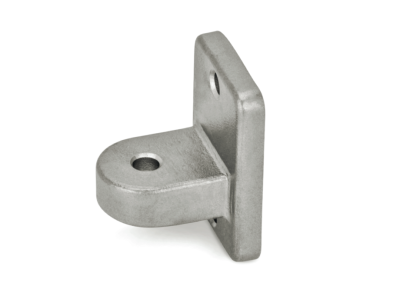

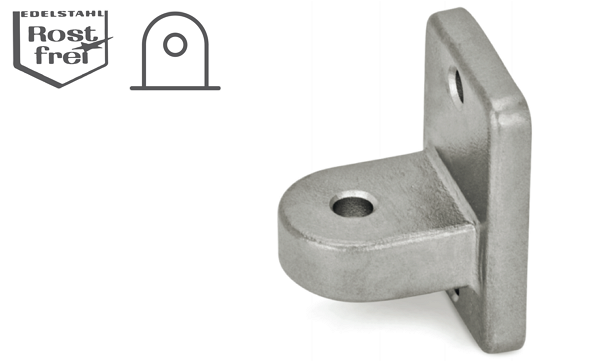

    Objednací kód: LKF - b - o | Příklad objednání: LKF-25-8 LKF ... otočná spojka b ... šířka o ... povrchová úprava / materiál        2 = hliníková slitina, RAL 9005        8 = hliníková slitina, matná        ED = nerezová ocel, matná
    ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

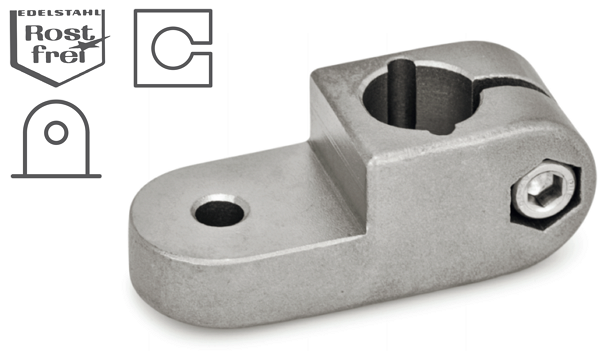

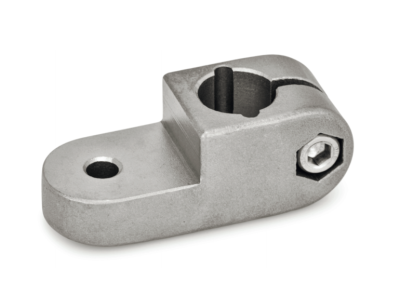

    Objednací kód: LKP - d1 - z - o | Příklad objednání: LKP-B12-1-8 LKP ... otočná spojka d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

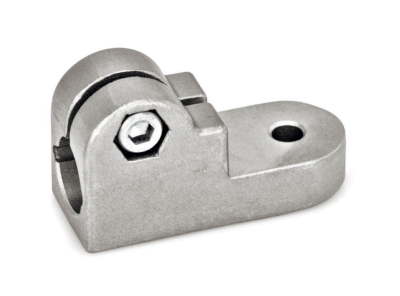

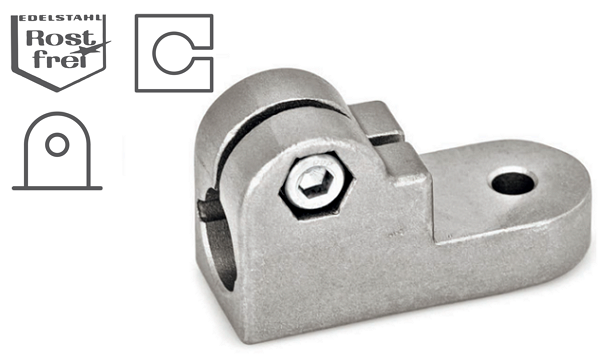

    Objednací kód: LKT - d1 - z - o | Příklad objednání: LKT-B12-1-8 LKT ... otočná spojka d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

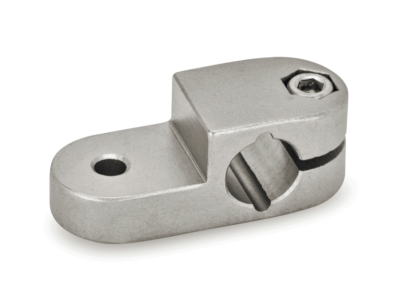

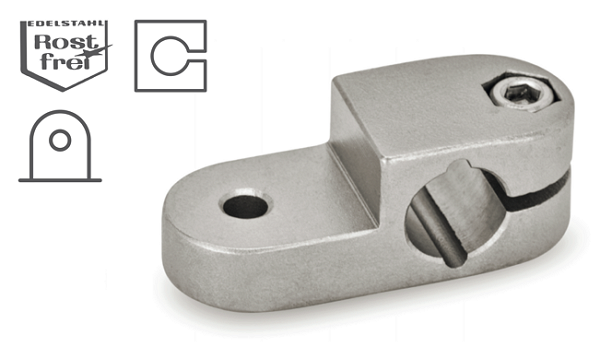

    Objednací kód: LKQ - d1 - z - o | Příklad objednání: LKQ-B12-1-8 LKQ ... otočná spojka d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... Learn More

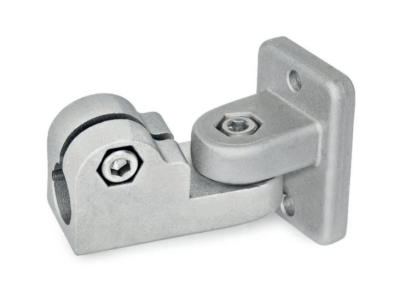

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

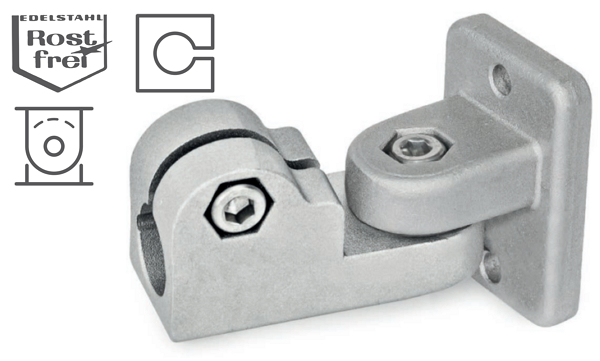

    Objednací kód: GKF - d1 - z - o | Příklad objednání: GKF-B12-1-8 GKF ... kloubová spojka d1 ... Ø d1 - svěrný spoj z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... Learn More

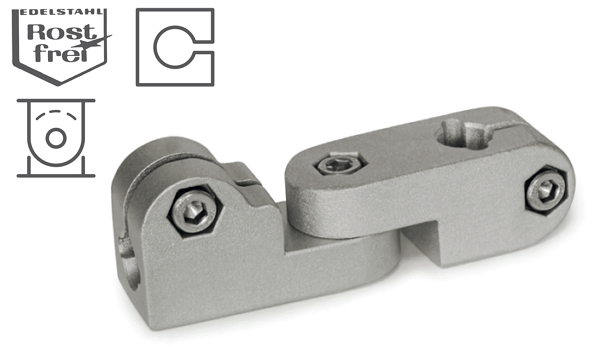

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

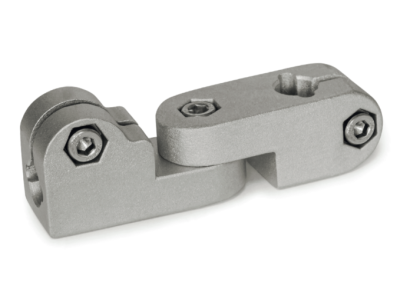

    Objednací kód: GKP - d1 - d2 - z - o | Příklad objednání: GKP-B12-B12-1-8 GKP ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

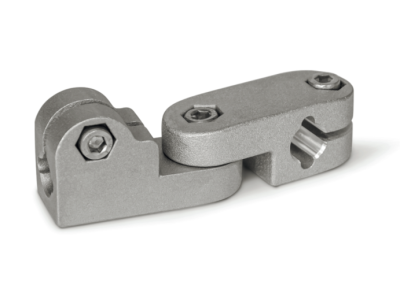

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

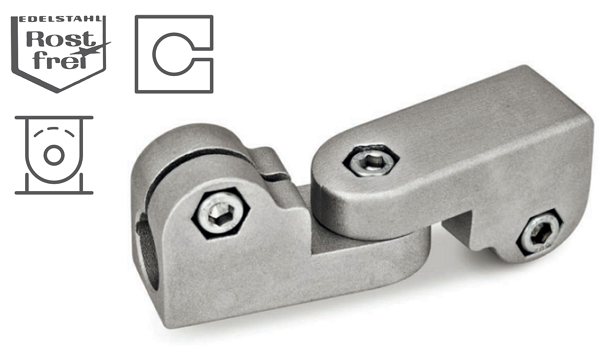

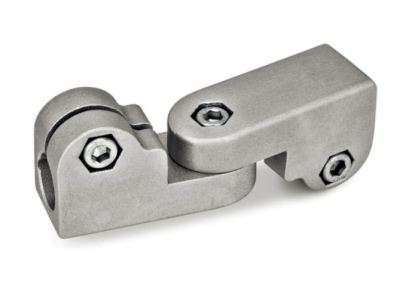

    Objednací kód: GKT - d1 - d2 - z - o | Příklad objednání: GKT-B12-B12-1-8 GKT ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: GKT - d1 - d2 - z - o | Příklad objednání: GKT-B12-B12-1-8 GKT ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

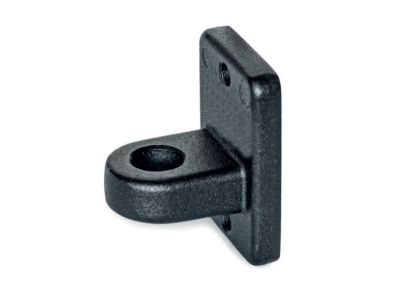

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

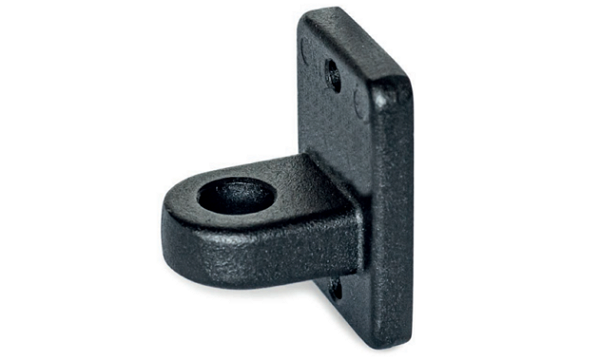

    Objednací kód: SKF - d1 - b - o | Příklad objednání: SKF-B12-25-2 SKF ... držák senzoru d1 ... Ø d1 - b ... Lug width o ... povrchová úprava / materiál        2 = hliníková slitina, RAL 9005
    ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

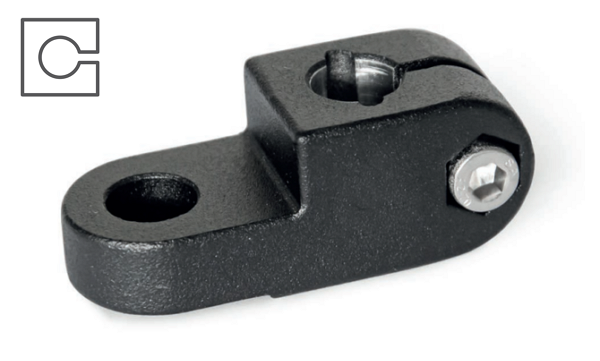

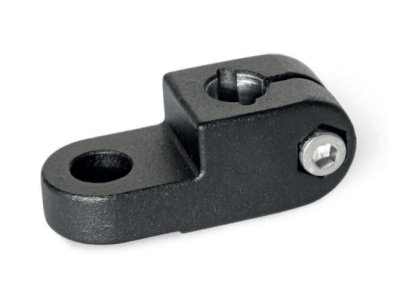

    Objednací kód: SKP - d1 - d2 - z - o | Příklad objednání: SKP-B12-B12-1-2 SKP ... držák senzoru d1 ... Ø d1 - svěrný spoj d2 ... Ø d2 - otvor pro senzor z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... povrchová úprava / materiál        2 = hliníková slitina, RAL 9005
    ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

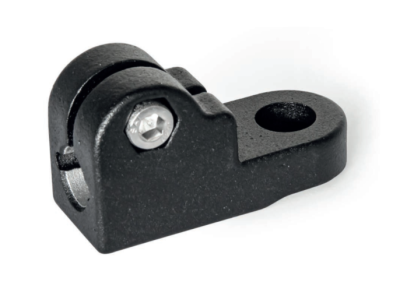

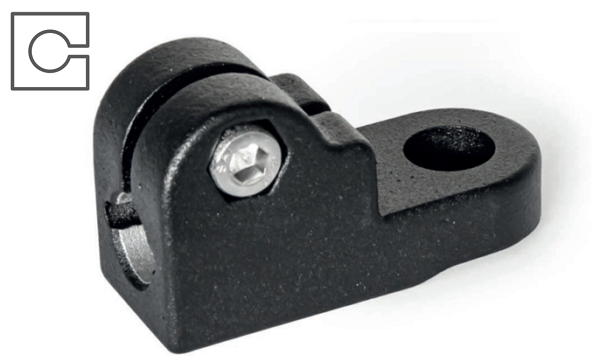

    Objednací kód: SKT - d1 - d2 - z - o | Příklad objednání: SKT-B12-B12-1-2 SKT ... držák senzoru d1 ... Ø d1 - svěrný spoj d2 ... Ø d2 - otvor pro senzor z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... povrchová úprava / materiál        2 = hliníková slitina, RAL 9005
    ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

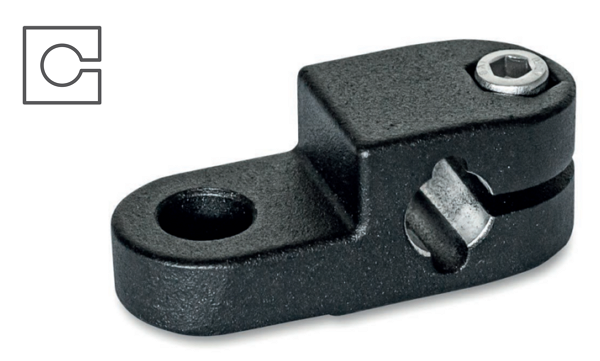

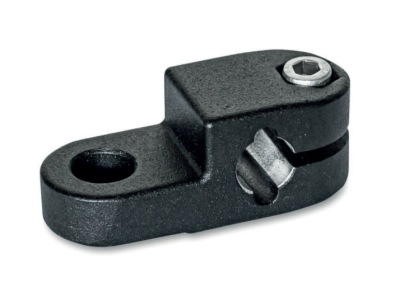

    Objednací kód: SKQ - d1 - d2 - z - o | Příklad objednání: SKQ-B12-B12-1-2 SKQ ... držák senzoru d1 ... Ø d1 - svěrný spoj d2 ... Ø d2 - otvor pro senzor z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... povrchová úprava / materiál        2 = hliníková slitina, RAL 9005
    ... Learn More
