Miniaturní konstrukční prvky
The group “Clamp Mountings 1C” contains single-piece parts made from drawn aluminum profiles or plastic. The aluminum clamp mountings have slitted clamping points machined by cutting methods that receive rods and tubes with round or square cross-sections via the additionally incorporated square bore in some versions.
Hex socket cap screws or adjustable hand levers, together with the thread cut into the part, reduce the bore cross-section for clamping. Adjustable hand levers are intended for repeated, tool-free clamping.
Clamp mountings are available in all typical part types, such as cross, base or flanged clamps, with bore diameters from 8 to 20 mm. Larger diameters can be found in the group “Tube Clamps 1B”.
Together with rods and tubes, clamp mountings can be used to quickly and easily assemble stable tube constructions that can be flexibly adapted to many different areas of application, such as in automation, sensor systems, and jig and fixture construction.
Přehled produktů:
Miniaturní konstrukční prvky
Základny
Křížové spojky

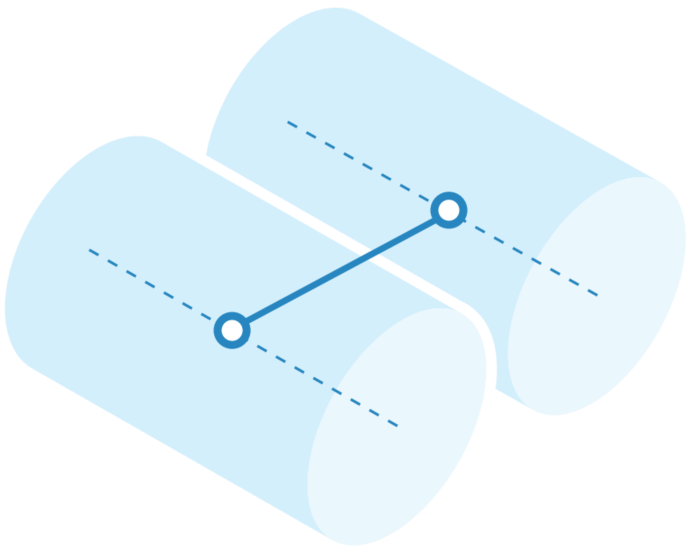

Paralelní spojky

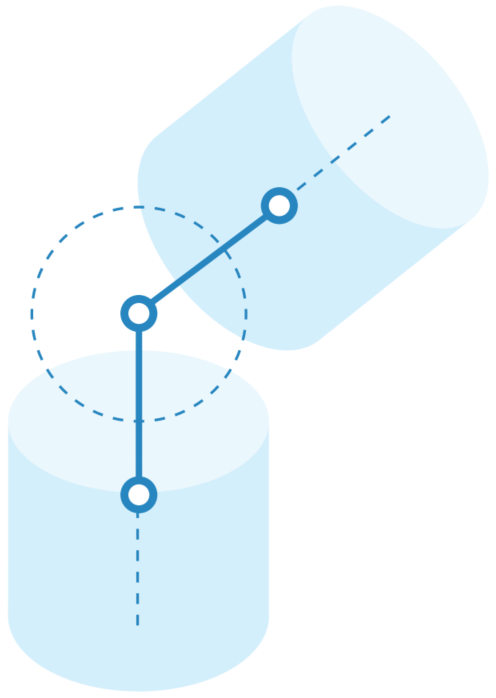

Křížové otočné
T spojky
Svěrky
Montážní svěrky
Otočné spojky
Plastové spojky
BG
KG
PG
DGK
TG
CG
CGA
LG
KP
















LGT
BP
















LGA
SP
















LGF











The group “Clamp Mountings 1C” contains single-piece parts made from drawn aluminum profiles or plastic. The aluminum clamp mountings have slitted clamping points machined by cutting methods that receive rods and tubes with round or square cross-sections via the additionally incorporated square bore in some versions.
Hex socket cap screws or adjustable hand levers, together with the thread cut into the part, reduce the bore cross-section for clamping. Adjustable hand levers are intended for repeated, tool-free clamping.
Clamp mountings are available in all typical part types, such as cross, base or flanged clamps, with bore diameters from 8 to 20 mm. Larger diameters can be found in the group “Tube Clamps 1B”.
Together with rods and tubes, clamp mountings can be used to quickly and easily assemble stable tube constructions that can be flexibly adapted to many different areas of application, such as in automation, sensor systems, and jig and fixture construction.
Přehled produktů:
Miniaturní konstrukční prvky | ||||||||
Základny |
Křížové spojky |
Paralelní spojky | Křížové otočné |
T spojky |
Svěrky | Montážní svěrky |
Otočné spojky | Plastové spojky |
BG | KG | PG | DGK | TG | CG | CGA | LG | KP |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
LGT | BP |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
LGA | SP |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
LGF | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
-

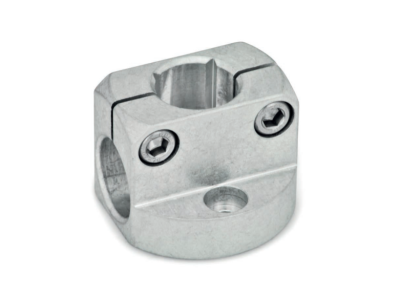

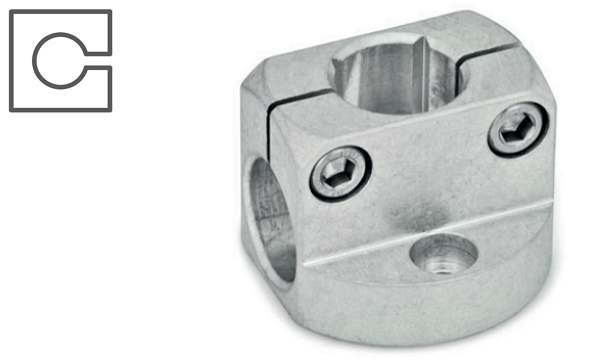

Objednací kód: BG - d1- o | Příklad objednání: BG-B10-G BG ... základna d1 ... Ø d1 - svěrný spoj o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More -

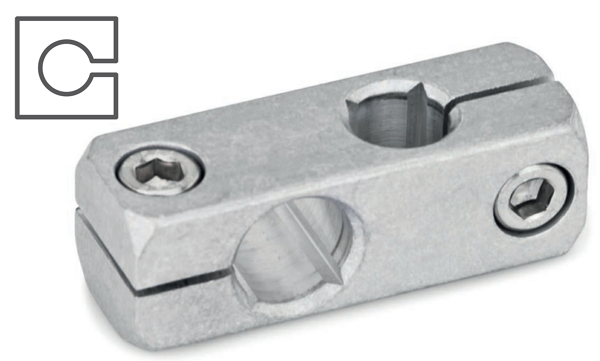

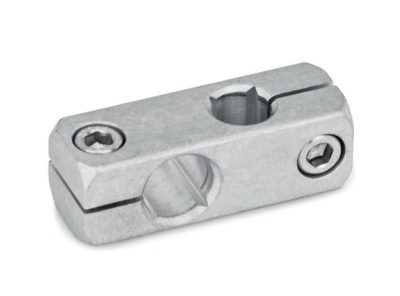

Objednací kód: KG - d1 - d2 - o | Příklad objednání: KG-B10-B8-G KG ... křížová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More -

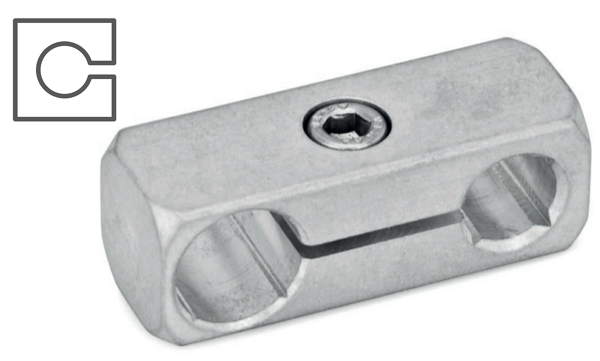

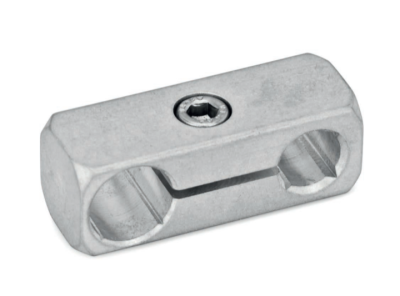

Objednací kód: PG - d1 - d2 - o | Příklad objednání: PG-B10-B8-G PG ... paralelní spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More -

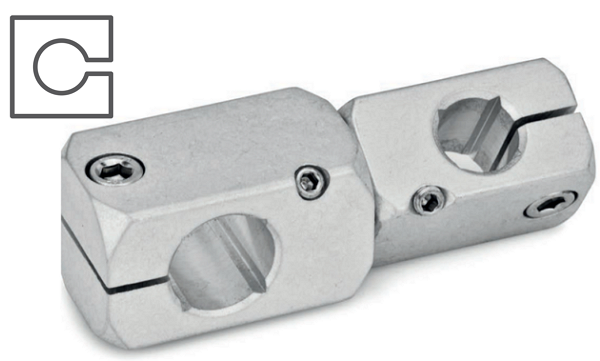

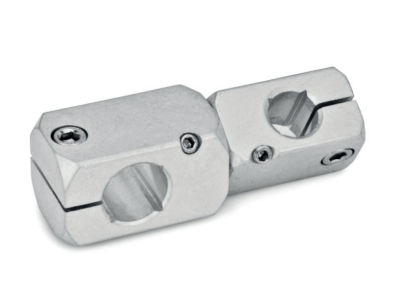

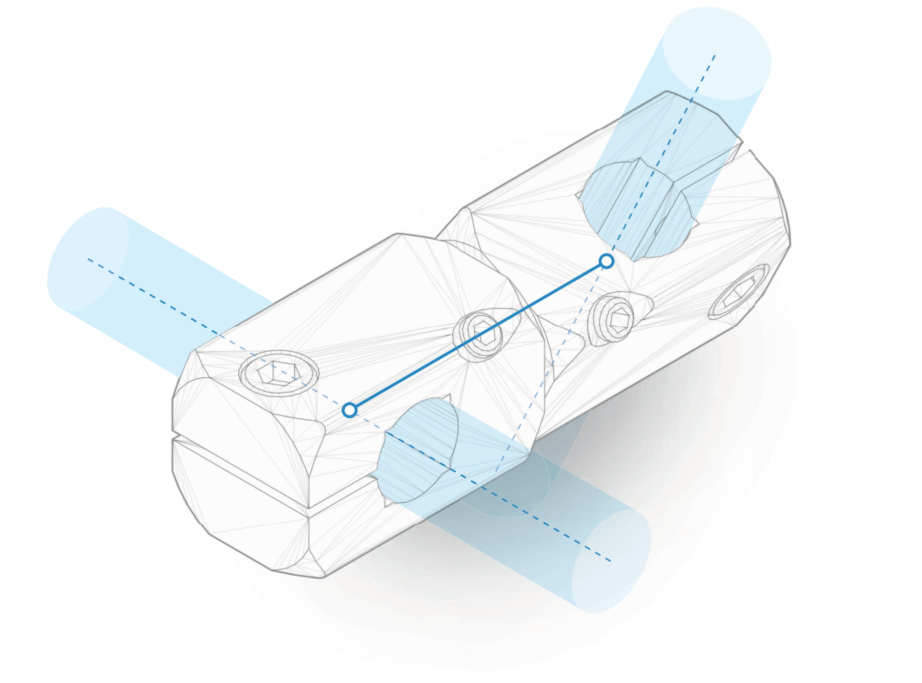

Objednací kód: DGK - d1 - d2 - o | Příklad objednání: DGK-B10-B8-G DGK ... křížová otočná spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More -

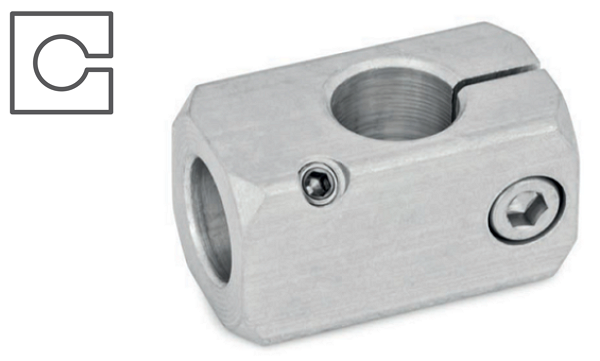

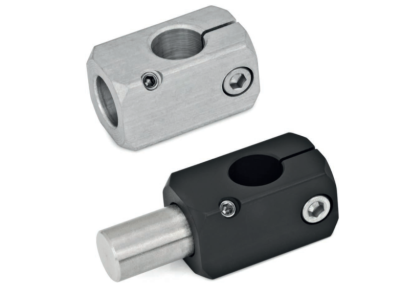

Objednací kód: TG - d1 - d2 / d3 - t - o | Příklad objednání: TG-B10-B10-A-G TG ... T spojka d1 ... Ø d1 - svěrný spoj 1 d2 / d3 ... Ø d2 / d3 d2 = Ø díry (v případě typu A) d3 = Ø čepu (v případě typu W) t ... typ A = s dírou W = s čepem (nerez, AlSI ... Learn More

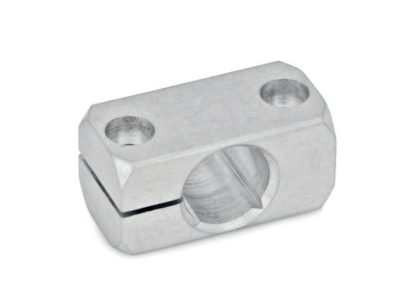

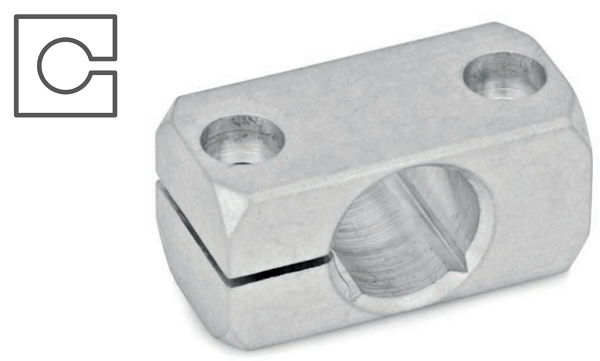

Objednací kód: CG - d1 - o | Příklad objednání: CG-B10-G CG ... svěrka d1 ... Ø d1 - svěrný spoj 1 o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More

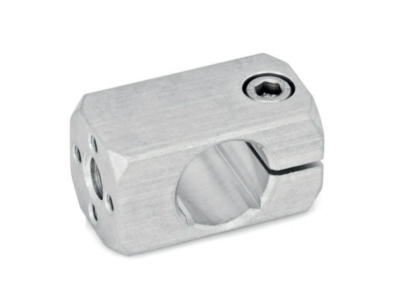

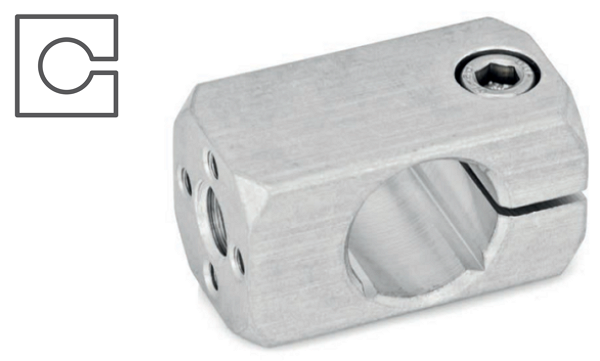

Objednací kód: CGA - d1 - d2 - o | Příklad objednání: CGA-B10-M6-G CGA ... montážní svěrka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More

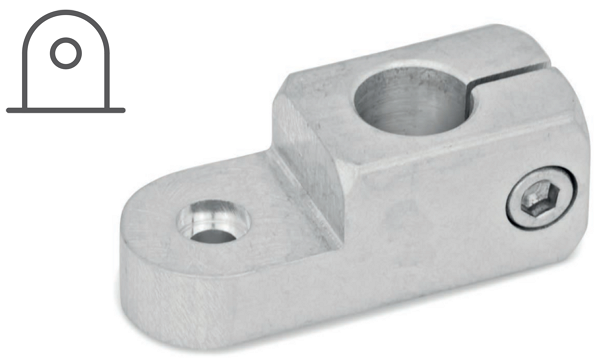

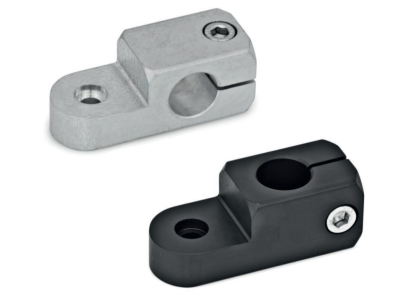

Objednací kód: LG - d1 - k - t - o | Příklad objednání: LG-B10-20-Q-G LG ... otočná spojka d1 ... Ø d1 - svěrný spoj k ... hloubka svěrného spoje t ... typ Q = upínací otvor kolmo k ose oka P = upínací otvor rovnoběžný s osou oka o ... povrchová úprava / ... Learn More

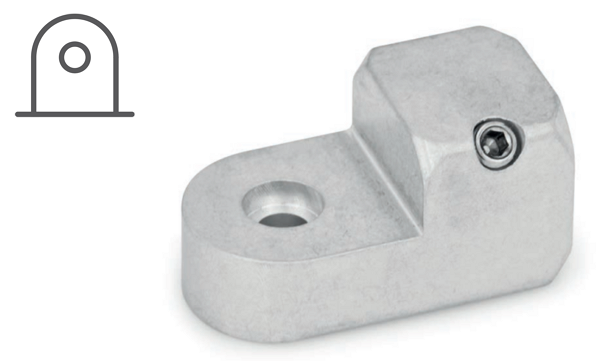

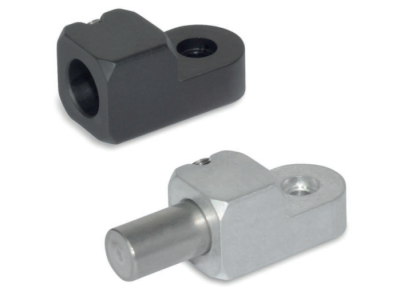

Objednací kód: LGT - d1 (d2) - k - t - o | Příklad objednání: LGT-B10-20-A-G LGT ... otočná spojka d1 / d2 ... Ø d1 / d2 d1 = Ø díry (v případě typu A) d2 = Ø čepu (v případě typu W) k ... hloubka svěrného spoje t ... typ A = s dírou W = s čepem (nerez, AlSI ... Learn More

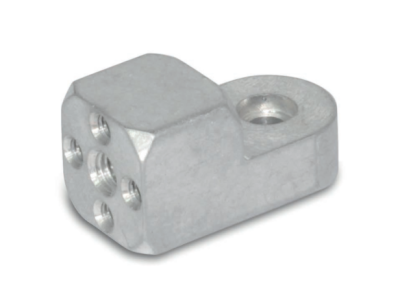

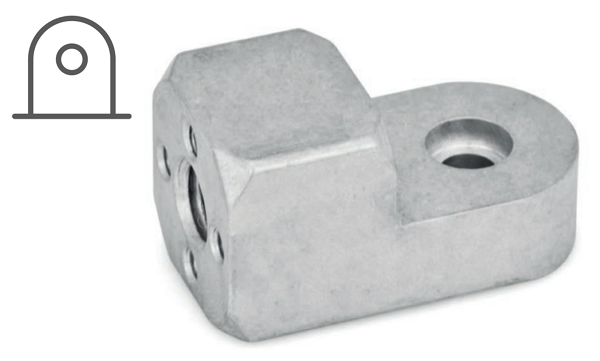

Objednací kód: LGA - d1 - k - o | Příklad objednání: LGA-M8-20-G LGA ... otočná spojka d1 ... Ø d1 k ... hloubka svěrného spoje o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More

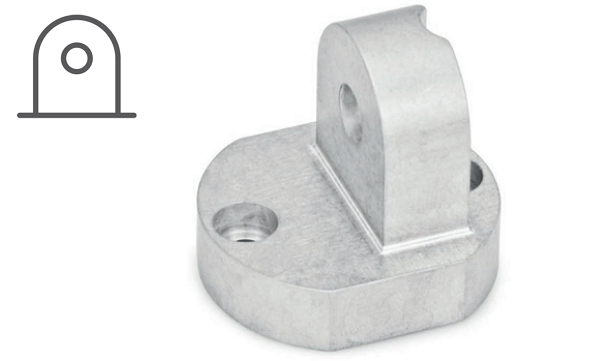

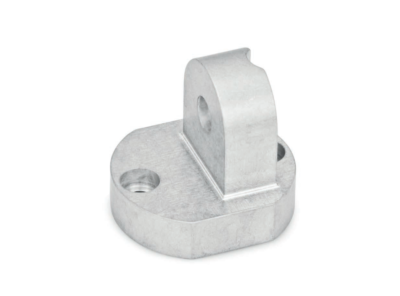

Objednací kód: LGF - k - o | Příklad objednání: LGF-16-G LGF ... otočná spojka k ... hloubka svěrného spoje o ... povrchová úprava / materiál G = přírodní, matný S = eloxovaný, černý... Learn More

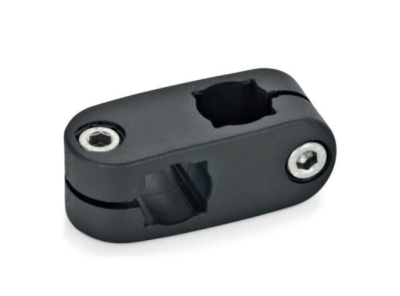

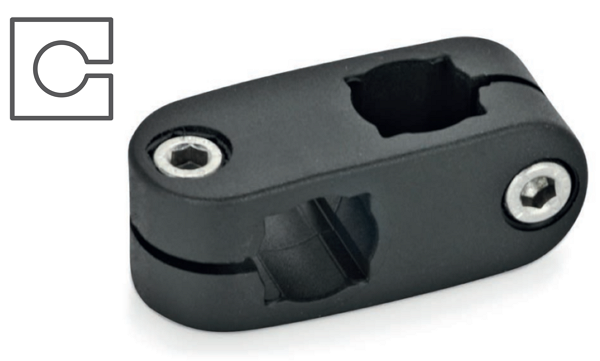

Objednací kód: KP - d1 - d2 | Příklad objednání: KP-B10-B10 KP ... plastová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2... Learn More

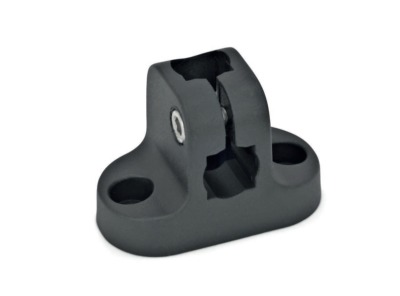

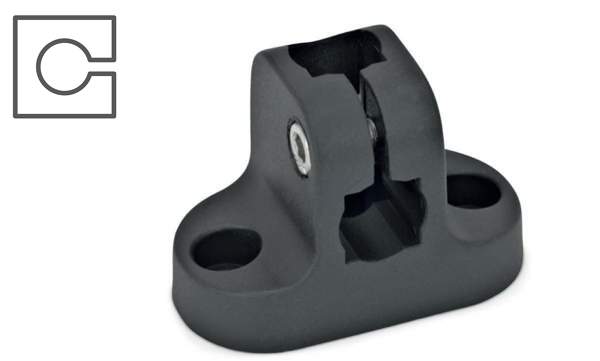

Objednací kód: BP - d | Příklad objednání: BP-B10 BP ... plastová spojka d ... Ø d - svěrný spoj... Learn More

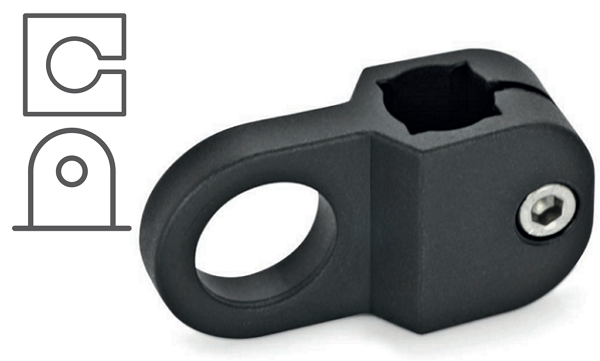

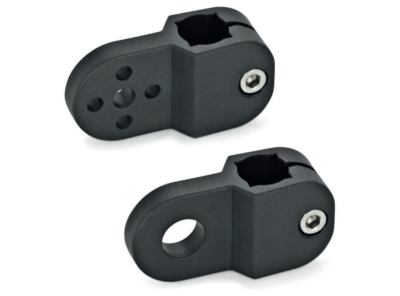

Objednací kód: SP - d - t | Příklad objednání: SP-B10-A SP ... plastová spojka d ... Ø d - svěrný spoj A = pro držák senzoru B = pro držák senzoru C = s otvorem pro šroub M6 D = pro montáž reflektoru E = pro montáž reflektoru F = pro vkládání specifických otvorů... Learn More
