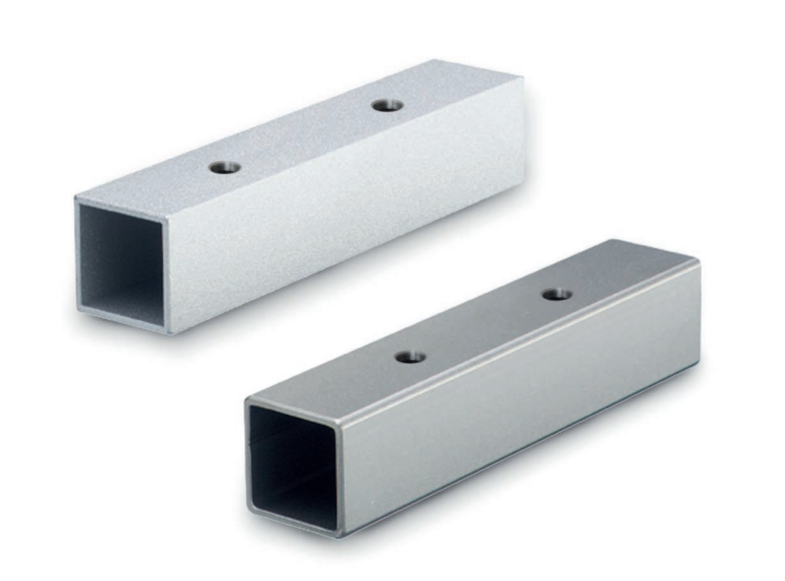

Trubka RR
Objednací kód: RR - ws - s - l - o | Příklad objednání: RR-AL-V30-500-EL
RR ... trubka
ws ... materiál
AL = hliník
ED = nerezová ocel (AISI 304)
s ... rozměr
l ... délka
o ... povrchová úprava
EL = přírodní elox (pouze pro hliník)
BL = bez povrchové úpravy (pouze pro nerezovou ocel)
Objednací kód pole děr: RR - d - m1 - m2 - ... | Příklad objednání: RR-B5-25-25-...
RR ... trubka
d ... vrtání (B / S)
m1 ... pozice otvoru 1
m2 ... pozice otvoru 2
Popis:
Trubky RR se používají společně s blokovacími posuvnými jednotkami FM.R a KM.R pro rychlý, snadný a častý pohyb do předem definovaných poloh podél čtvercové stavební trubky. V závislosti na použité uzamykací posuvné jednotce lze trubky objednat s otvory B nebo se zahloubením S.
Každou polohu vývrtu lze zvolit individuálně a uvést ji jako absolutní rozměr v objednacím klíči. Počet rozměrových hodnot (m1, m2, ...) odpovídá počtu otvorů. Minimální vzdálenost hran nebo vzdálenost otvorů je uvedena v tabulce.
Rozměry:
| Čtverec | Délka (mm) | Otvor B (pro indexovací čep) | Zapuštění S (pro indexovací čep) | Min. vzdálenost otvorů |
Min. vzdálenost od kraje |
w |
| s |
l | d ± 0,3 | d ± 0,3 | a | m1 |
|
| V 25 | 100 - 2000mm (po 1mm) |
B 5 | S 2,5 | 10 | 25 | 2 |
| V 30 | 100 - 2000mm (po 1mm) | B 5 | S 2,5 | 10 | 25 | 2 |
| V 40 | 100 - 2000mm (po 1mm) | B 8 | S 4,5 | 16 | 38 | 3 |
| V 50 | 100 - 2000mm (po 1mm) | B 8 | S 4,5 | 16 | 38 | 3 |
