Záslepka AS
Objednací kód: AS - d / s - o | Příklad objednání: AS-V25-2
AS ... záslepka
d / s ... Kruh / Čtverec
o ... povrchová úprava / materiál
2 = plast, RAL 9005
4 = plast, RAL 7042
Popis:

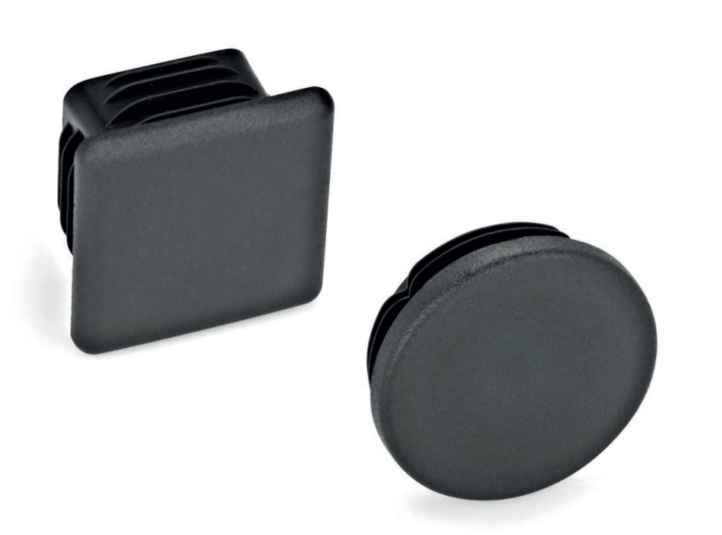

Záslepky AS uzavírají přední část odjehlených trubek konstrukčních trubek, aby vytvořily vizuálně atraktivní zakončení a chrání před poraněním.
Záslepky jsou vyrobeny z polyethylenu.

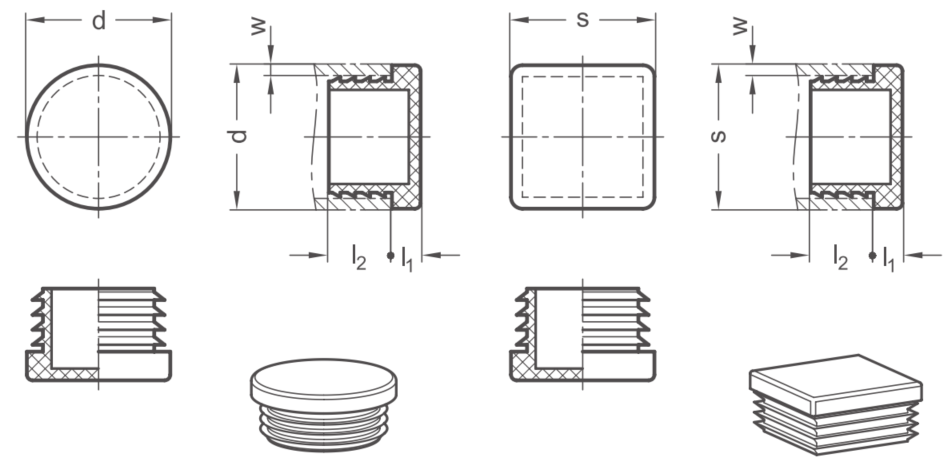

Rozměry:
| Rozměry (mm) | ||||
| d | w | l1 | l2 | pro |
| D 10 | 1...2 | 3,5 | 11 | RS |
| D 12 | 1...2 | 3,5 | 11 | RS |
| D 13 | 1...2 | 4 | 11 | 1/4" |
| D 14 | 1...2 | 5 | 11,5 | RS |
| D 15 | 1...2 | 3 | 11,5 | RS |
| D 16 | 1...2 | 5 | 11 | RS |
| D 18 | 1...2 | 5 | 11,5 | RS |
| D 20 | 1...2,5 | 5 | 11,5 | RS |
| D 22 | 1...2 | 5 | 11,5 | - |
| D 25 | 1...2 | 5 | 11,5 | RS |
| D 26 | 1...2 | 5 | 11,5 | - |
| D 27 | 1...2 | 5 | 11,5 | 3/4" |
| D 28 | 1...2 | 5 | 11,5 | - |
| D 30 | 1...2,5 | 5 | 11,5 | RS |
| D 32 | 1...2 | 5 | 12 | RS |
| D 34 | 1...2 | 5 | 11,5 | 1" |
| Rozměry (mm) | ||||
| d | w | l1 | l2 | pro |
| D 35 |
1...3 | 5 | 11,5 | RS |
| D 36 |
1...3 | 5 | 11,5 | - |
| D 38 |
1...3,5 | 5 | 11,5 | - |
| D 40 |
1...3 | 5 | 11,5 | RS |
| D 42 |
1...3 | 5 | 11,5 | RS |
| D 45 |
1...3 | 5 | 11 | RS |
| D 48 |
1,2..3,6. | 5 | 11,5 | RS |
| D 50 |
2,5...4,5 | 5 | 11,5 | RS |
| D 55 |
3...5 | 5 | 14,5 | RS |
| D 60 |
3...5 | 5 | 17,5 | RS |
| D 70 |
1,5..3,5. | 5 | 21 | - |
| D 76 |
1,6...4 | 6 | 21,5 | 2 1/2" |
| D 80 |
1,5...3 | 5 | 22 | - |
| D 88 |
1,5...4 | 6 | 21,5 | 3" |
| D 90 |
1,5...5 | 6 | 21 | - |
| D 100 |
2...4,5 | 6 | 28,5 | - |
| Rozměry (mm) | ||||
| s | w | l1 | l2 | pro |
| V 10 | 0,8...2,5 | 4 | 12 | - |
| V 12 |
1...2 | 4 | 12 | - |
| V 15 |
1...2 | 3 | 11,5 | - |
| V 16 |
1...2,5 | 5 | 11,5 | - |
| V 18 |
1,5...3 | 5 | 11,5 | - |
| V 20 | 1...3 | 5 | 11,5 | RS |
| V 22 |
1...3,5 | 5 | 12 | - |
| V 25 |
1...3 | 5 | 11,5 | RS |
| V 30 |
1...3 | 5 | 11,5 | RS |
| V 34 |
1...3 | 5 | 14,5 | - |
| V 35 |
1...3 | 5 | 11,5 | RS |
| V 40 |
1...3 | 5 | 14,5 | RS |
| V 45 |
1...3 | 5 | 14,5 | RS |
| V 50 |
2,6..4. | 5,5 | 24 | RS |
| V 55 | 2...4,5 | 5 | 14,5 | - |
| V 60 |
1,5...3,5 | 5 | 15 | - |
| V 70 |
2...5 | 5 | 22 | - |
| V 80 |
1,5..4. | 6 | 21 | - |
| V 90 |
3...5 | 6 | 21 | - |
| V 100 |
1...4 | 7 | 21 | - |
