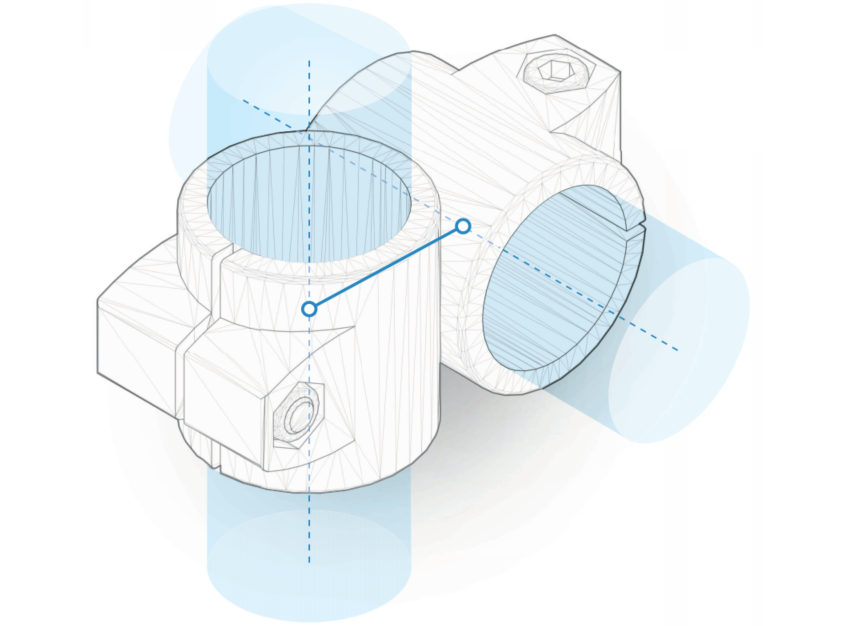

The product group “Tube Clamps 1B” contains single-piece and multi-piece parts made of die-cast aluminum or precisioncast stainless steel. These have slitted or multi-piece clamping points that receive typically available rods and precision tubes as per DIN 2391 or square tubes with full surface contact over the entire cross-section or via multiple ribs in the bore.

Hex socket cap screws or adjustable hand levers, together with hex nuts, reduce the bore or square cross-section for clamping. The screw and nut can be positioned anywhere thanks to the hexagonal countersinking on both sides. Hand levers are intended for repeated, tool-free clamping.

Tube clamps are available in all typical part types, such as cross, base, swivel or flanged clamps, with bore diameters from 20 to 60 mm. The parts can either have identically executed bores or they can mix square and round bores and different dimensions. Smaller diameters can be found in the group “Compact Clamps 1A”.

Together with rods and tubes, tube clamps can be used to quickly and easily assemble stable tube constructions that can be flexibly adapted to many different areas of application, such as in handling systems, machine building, warehousing and conveyor systems..

info

Přehled produktů:

Trubkové spojky
Křížové spojky
Křížové spojky s přírubou
Spojky s přírubou Základny Úhlové spojky
Propojovací spojky Otočné spojky Kloubové spojky Držáky senzorů
KS KMF FS BS TS CM LSF GSF SSF
ks kmf fs bs ts cm lsf gsf ssf

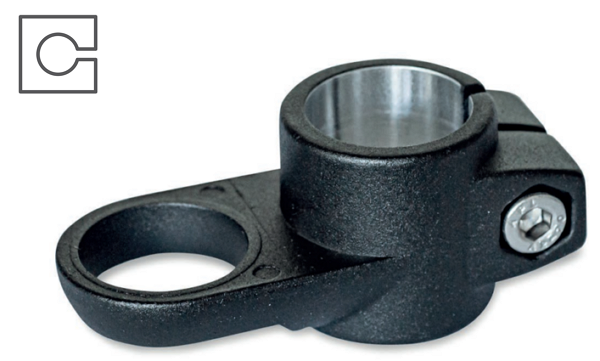

KE bila2 FSZ BE TE MM LSP GSP SSP
ke bila2 fsz be te mm lsp gsp ssp

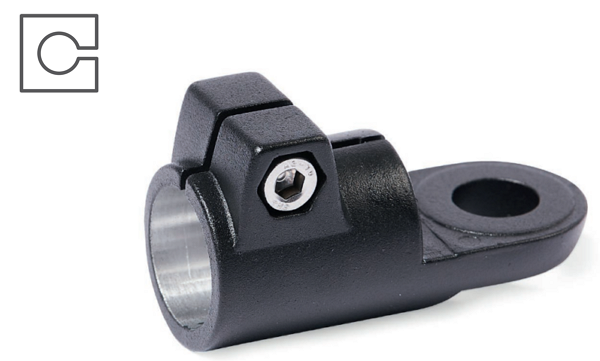

KSU bila2 FE BM TMD MS LST GST SST
ksu bila2 fe bm tmd ms lst gst sst

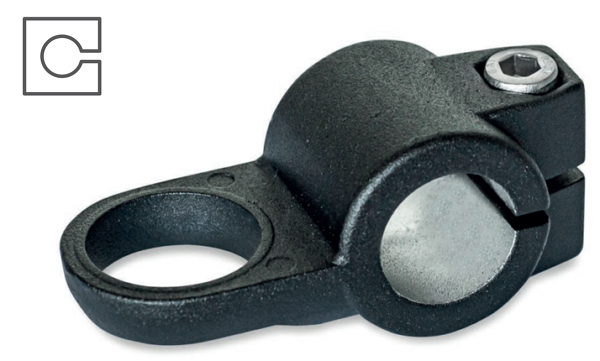

KM bila FEZ BML TM bila LSQ GSQ SSQ
km bila2 fez bml tm bila2 lsq gsq ssq
KMU bila FM BMT WMD bila LMQ GMQ bila
kmu bila2 fm bmt wmd bila2 lmq gmq bila2
bila bila FMS BMA WS bila bila GMV bila
bila2 bila2 fms bma ws bila2 bila2 gmv bila2
bila bila bila bila ES bila bila bila bila
bila2 bila2 bila2 bila2 es bila2 bila2 bila2 bila2

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

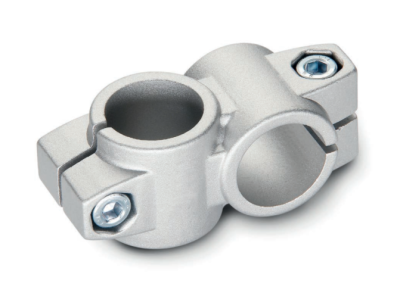

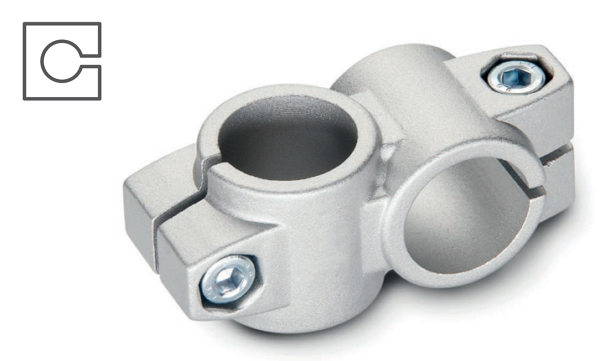

    Objednací kód: KS - d1 - d2 - k - z - o | Příklad objednání: KS-B20-B20-40-1-8 KS ... křížová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

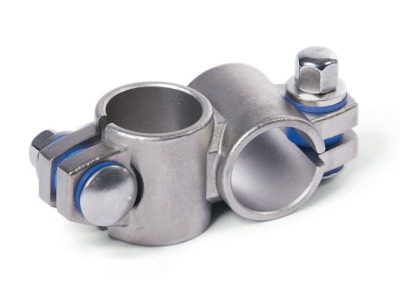

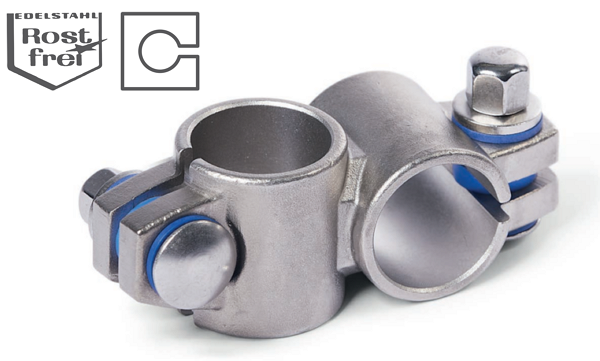

    Objednací kód: KE - d1 - d2 - t - z | Příklad objednání: KE-B30-B30-A-4 KE ... křížová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

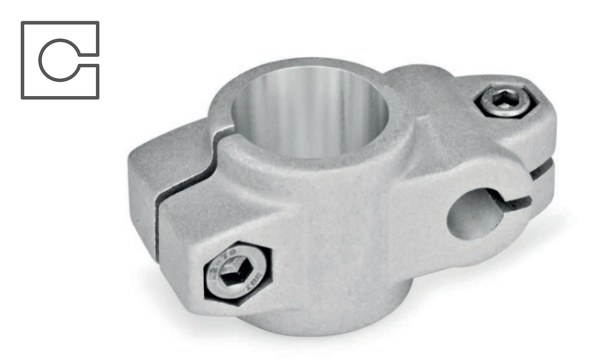

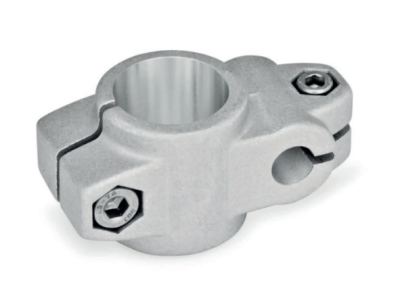

    Objednací kód: KSU - d1 - d2 - z - o | Příklad objednání: KSU-B20-B18-1-8 KSU ... křížová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

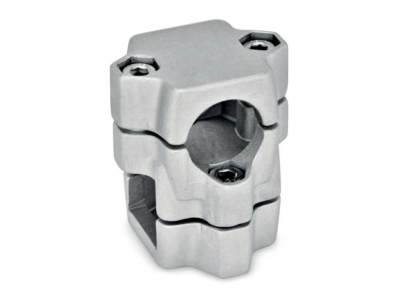

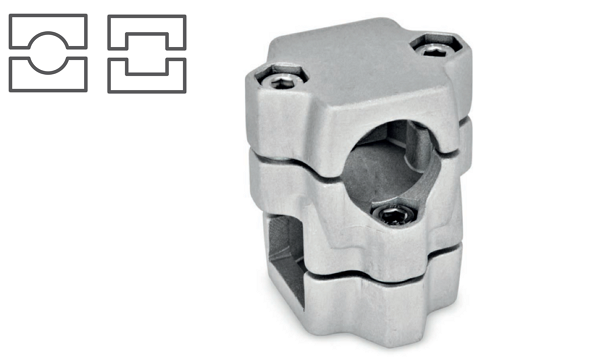

    Objednací kód: KM - d1 - s2 - k - z - o | Příklad objednání: KM-B20-V20-50-1-8 KM ... křížová spojka d1 / s1 ... svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez k ... hloubka svěrného ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

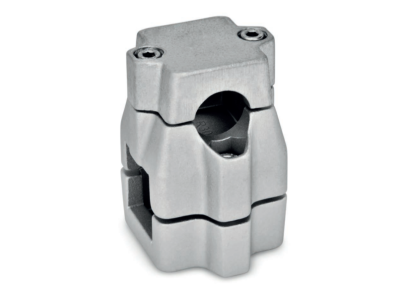

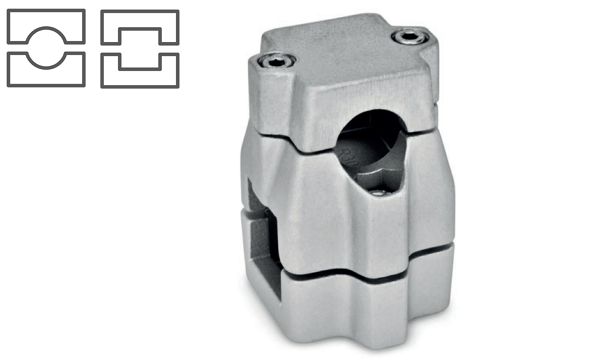

    Objednací kód: KMU - d1 - s2 - k1 - z - o | Příklad objednání: KMU-B30-V40-60-1-8 KMU ... křížová spojka d1 / s1 ... svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez k ... hloubka ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

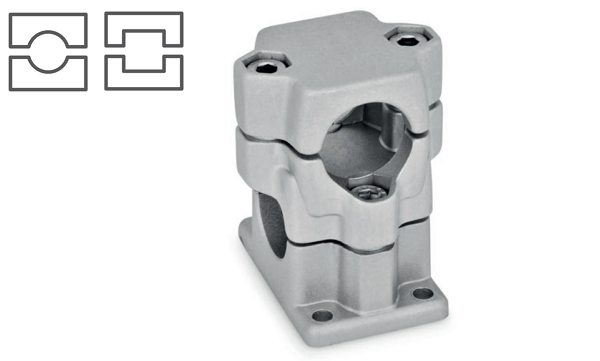

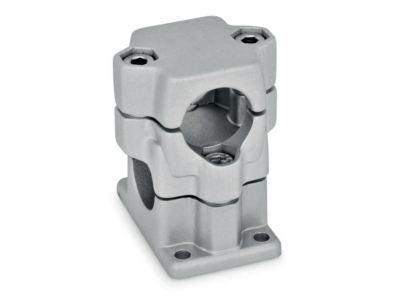

    Objednací kód: KMF - d1 - s2 - z - o | Příklad objednání: KMF-B30-V30-1-8 KMF ... křížová spojka s přírubou d1 / s1 ... svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... svěrný spoj 2        d1 = kruhový průřez        s1 = čtvercový průřez z ... typ šroubu a ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

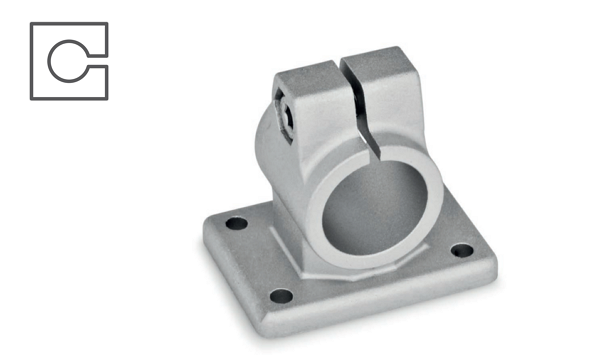

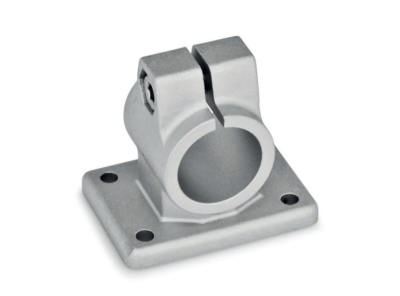

    Objednací kód: FS - d1 - k - z - o | Příklad objednání: FS-B20-40-1-8 FS ... spojka s přírubou d1 ... Ø d1 - svěrný spoj 1 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

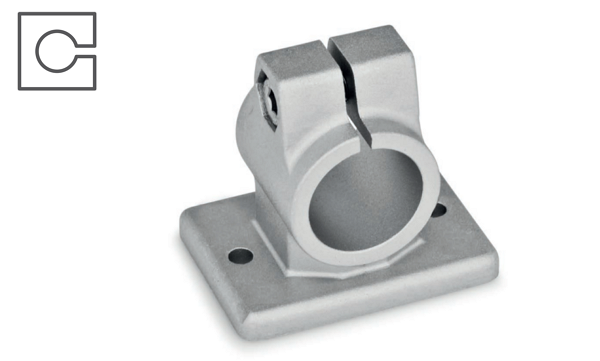

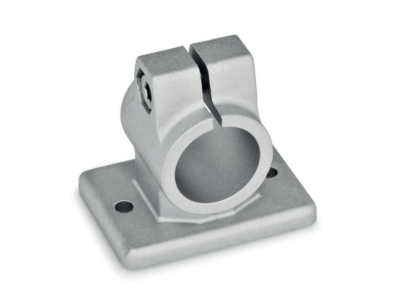

    Objednací kód: FSZ - d1 - k - z - o | Příklad objednání: FSZ-B20-40-1-8 FSZ ... spojka s přírubou d1 ... Ø d1 - svěrný spoj 1 k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

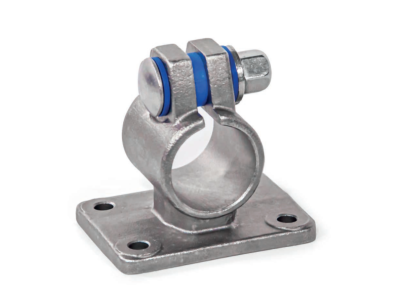

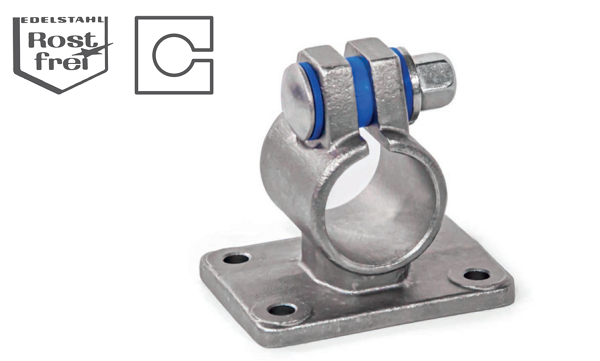

    Objednací kód: FE - d1 - t - z | Příklad objednání: FE-B30-A-4 FE ... spojka s přírubou d1 ... Ø d1 - svěrný spoj 1 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... povrchová úprava / materiál        4 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

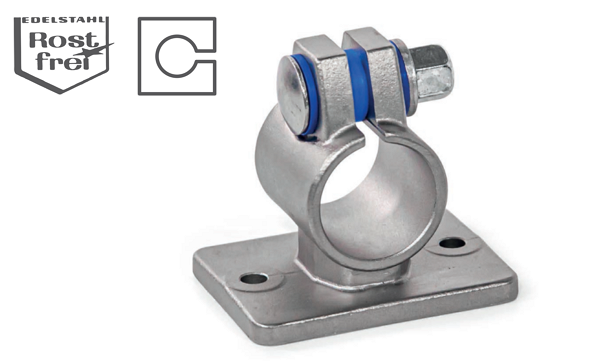

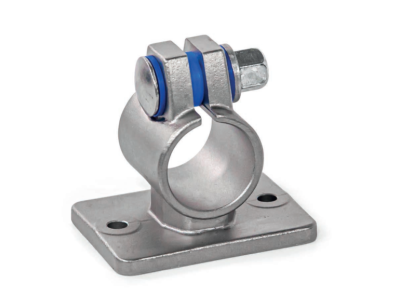

    Objednací kód: FEZ - d1 - t - z | Příklad objednání: FEZ-B30-A-4 FEZ ... spojka s přírubou d1 ... Ø d1 - svěrný spoj 1 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... povrchová úprava / materiál        4 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

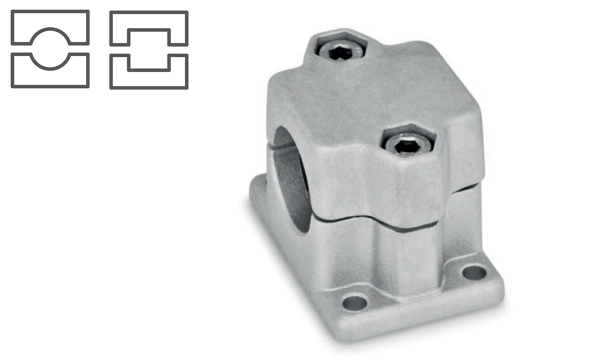

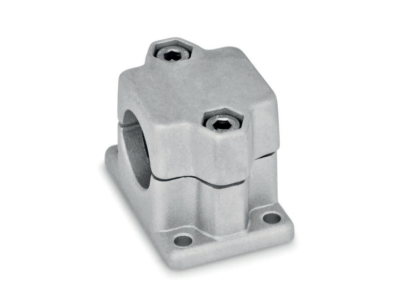

    Objednací kód: FM - d1 / s - z - o | Příklad objednání: FM-B25-1-8 FM ... spojka s přírubou d1 / s ... Ø d1 - svěrný spoj        d1 = kruhový průřez        s = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

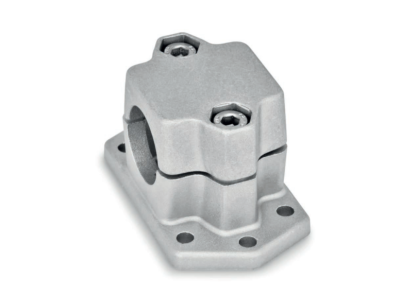

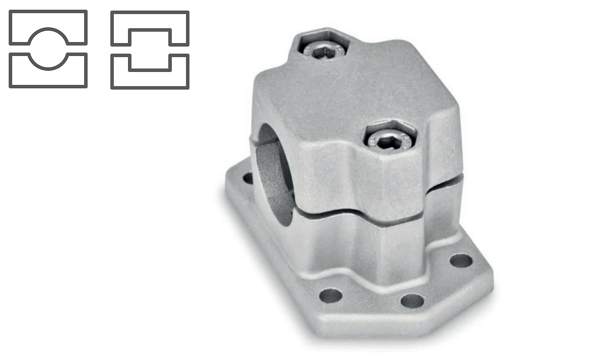

    Objednací kód: FMS - d1 / s - z - o | Příklad objednání: FMS-B25-1-8 FMS ... spojka s přírubou d1 / s ... Ø d1 - svěrný spoj        d1 = kruhový průřez        s = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

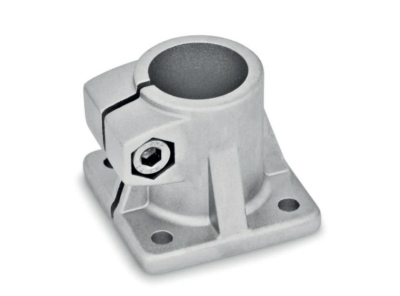

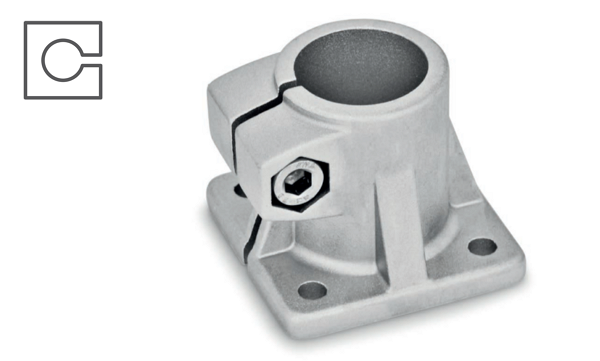

    Objednací kód: BS - d1 - k - z - o | Příklad objednání: BS-B20-50-1-8 BS ... základna d1 ... Ø d1 - svěrný spoj k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

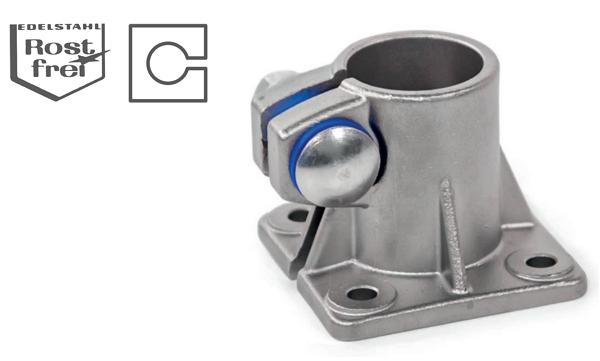

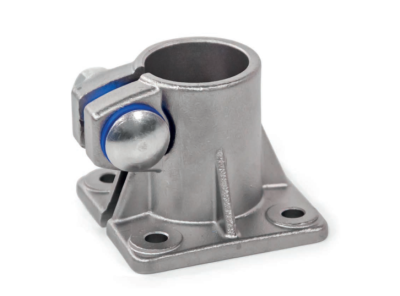

    Objednací kód: BE - d1 - t - z | Příklad objednání: BE-B30-A-4 BE ... základna d1 ... Ø d1 - svěrný spoj t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... povrchová úprava / materiál        4 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

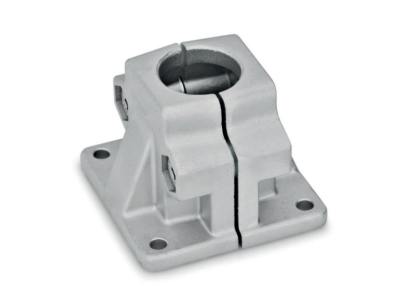

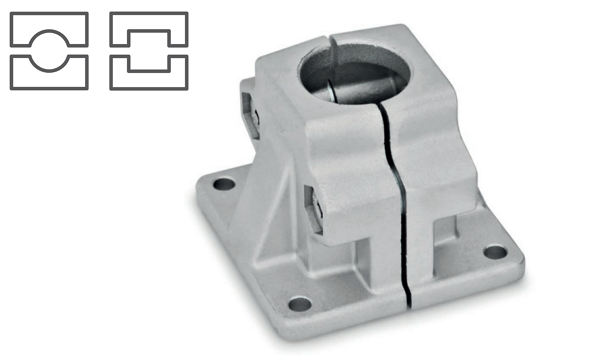

    Objednací kód: BM - d1 / s - z - o | Příklad objednání: BM-B30-2-8 BM ... základna d1 / s ... Ø d1 / s - svěrný spoj        d1 = kruhový průřez        s = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

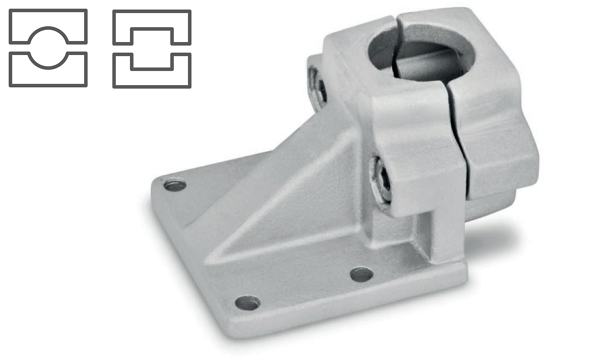

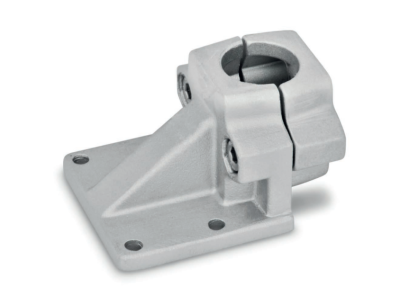

    Objednací kód: BML - d1 / s - z - o | Příklad objednání: BML-B30-2-8 BML ... základna d1 / s ... Ø d1 / s - svěrný spoj        d1 = kruhový průřez        s = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

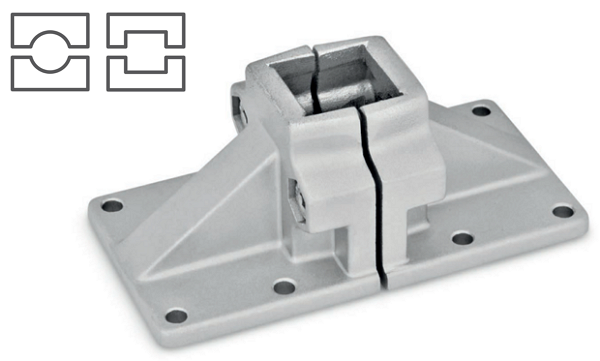

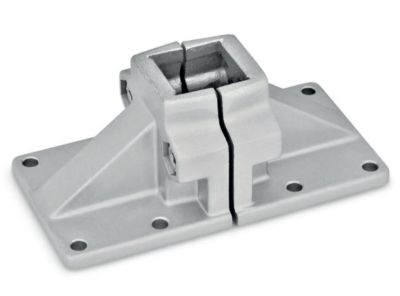

    Objednací kód: BMT - d1 / s - z - o | Příklad objednání: BMT-B30-2-8 BMT ... základna d1 / s ... Ø d1 / s - svěrný spoj        d1 = kruhový průřez        s = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

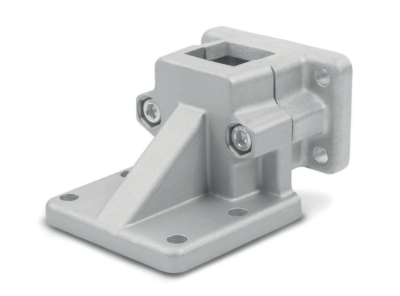

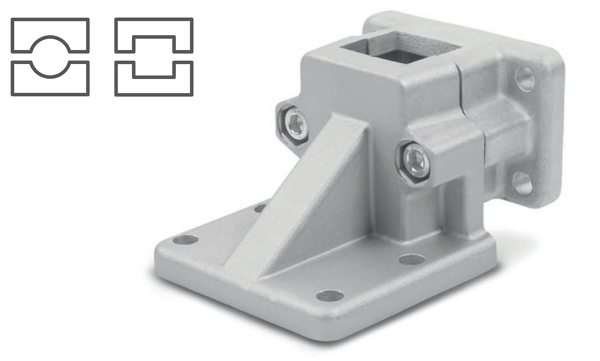

    Objednací kód: BMA - d1 / s - z - o | Příklad objednání: BMA-B30-2-8 BMA ... základna d1 / s ... Ø d1 / s - svěrný spoj        d1 = kruhový průřez        s = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

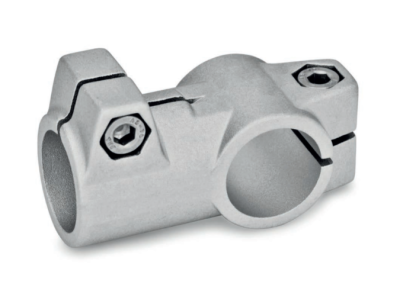

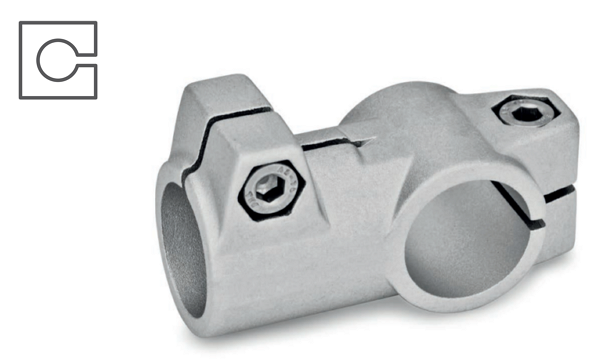

    Objednací kód: TS - d1 - d2 - k1 - z - o | Příklad objednání: TS-B20-B20-40-1-8 TS ... úhlová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 k1 ... hloubka svěrného spoje 1 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

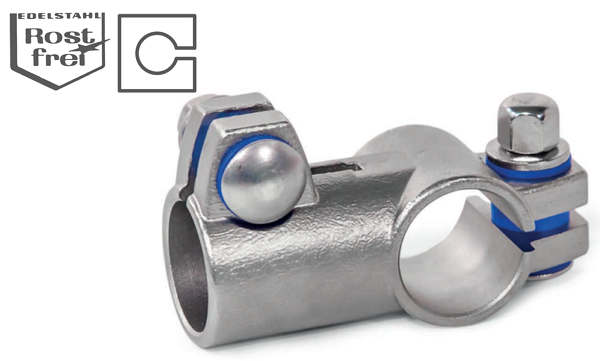

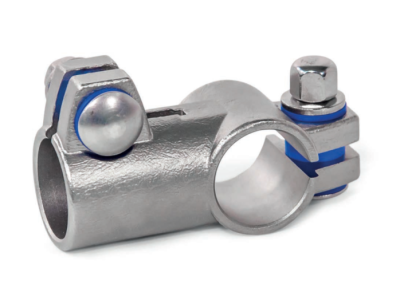

    Objednací kód: TE - d1 - d2 - t - z | Příklad objednání: TE-B30-B30-A-4 TE ... úhlová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        A = bez těsnění        B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek) z ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

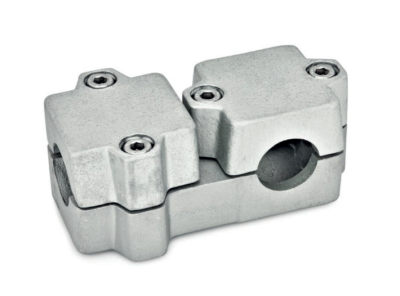

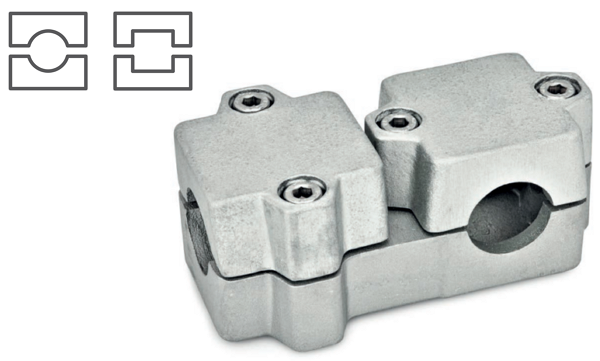

    Objednací kód: TM - d1 - s2 - k - z - o | Příklad objednání: TM-B30-V30-50-1-8 TM ... úhlová spojka d1 / s1 ... svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez k ... hloubka svěrného ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

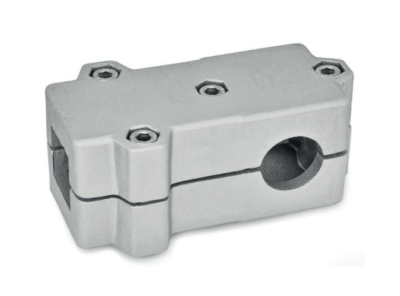

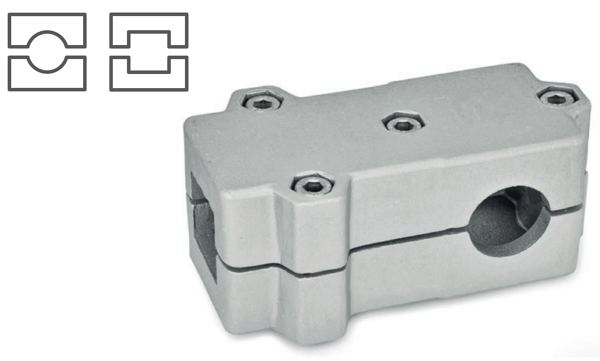

    Objednací kód: TMD - d1 - s2 - k - z - o | Příklad objednání: TMD-B30-V30-50-1-8 TMD ... úhlová spojka d1 / s1 ... svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez k ... hloubka ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

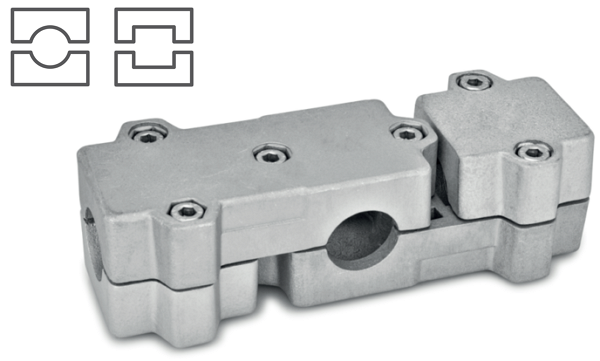

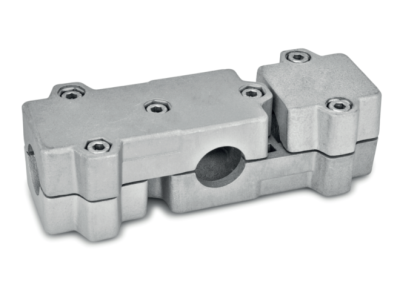

    Objednací kód: WMD - d (s) - k - z - o | Příklad objednání: WMD-V30-50-1-8 WMD ... úhlová spojka d / s ... svěrný spoj        d = kruhový průřez        s = čtvercový průřez k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

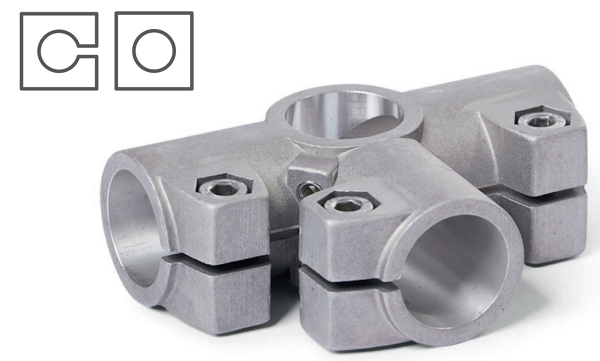

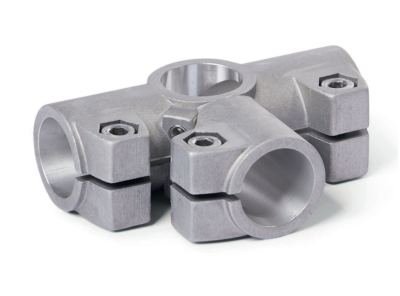

    Objednací kód: WS - d1 - d2 - z - o | Příklad objednání: WS-B30-B30-1-8 WS ... úhlová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

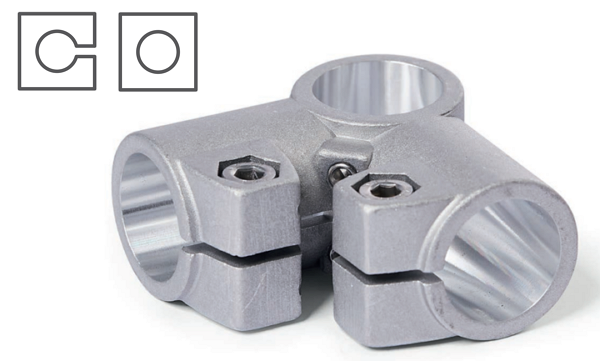

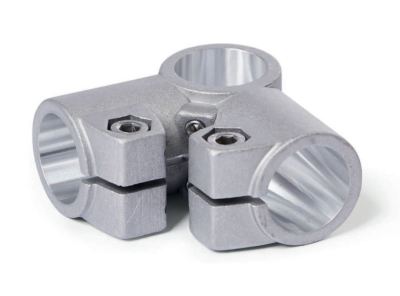

    Objednací kód: ES - d1 - d2 - z - o | Příklad objednání: ES-B30-B30-1-8 ES ... úhlová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN 912-A2-70), ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

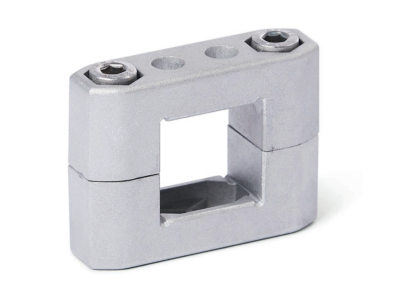

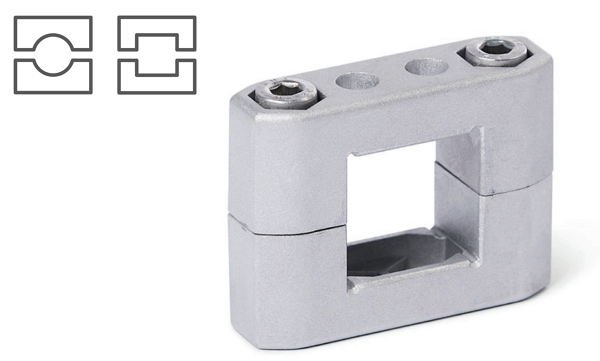

    Objednací kód: CM - d1 (s1) - z - o | Příklad objednání: CM-V10-1-8 CM ... propojovací spojka d1 / s1 ... Ø d1 - svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

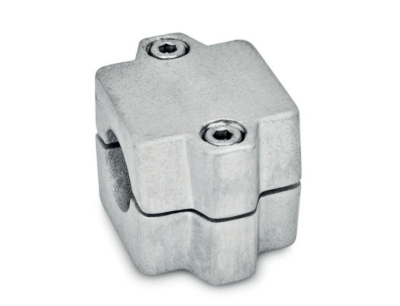

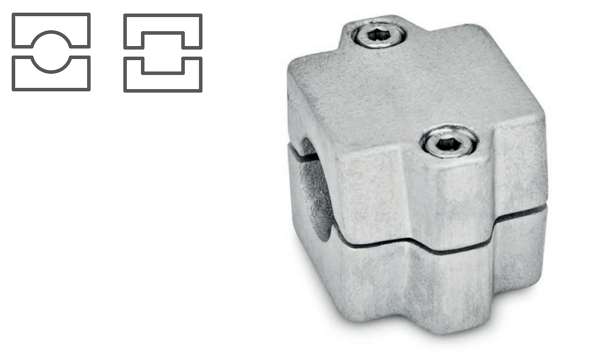

    Objednací kód: MM - d (s) - k - z - o | Příklad objednání: MM-V25-50-1-8 MM ... propojovací spojka d / s ... Ø - svěrný spoj        d = kruhový průřez        s = čtvercový průřez k ... hloubka svěrného spoje z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

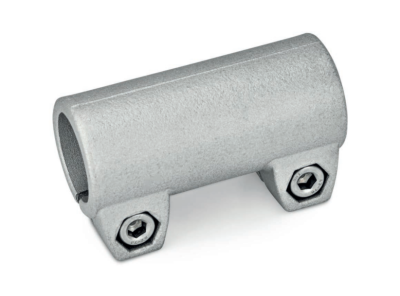

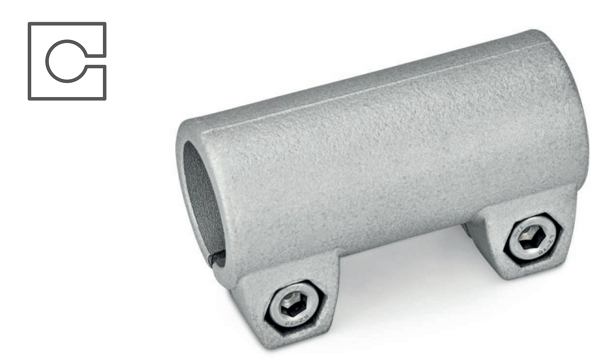

    Objednací kód: MS - d1 - d2 - z - o | Příklad objednání: MS-B25-B30-1-8 MS ... propojovací spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

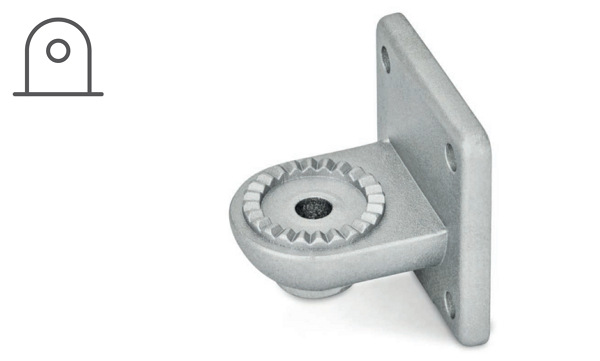

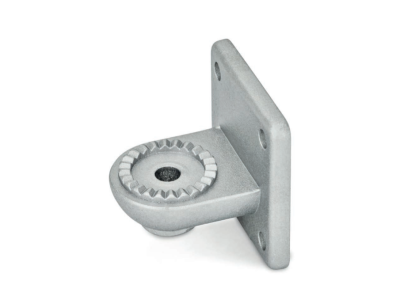

    Objednací kód: LSF - b - t - o | Příklad objednání: LSF-40-OZ-2 LSF ... otočná spojka b ... šířka t ... typ        OZ = bez středění (hladký)        MZ = se středěním        AV = s vnějším ozubením        IV = s vnitřním ozubením o ... povrchová úprava / materiál        2 = hliníková ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

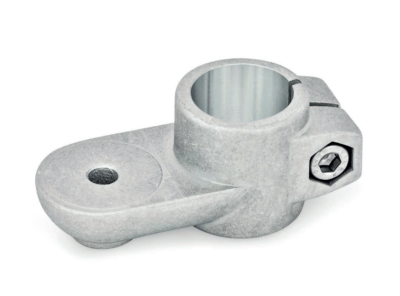

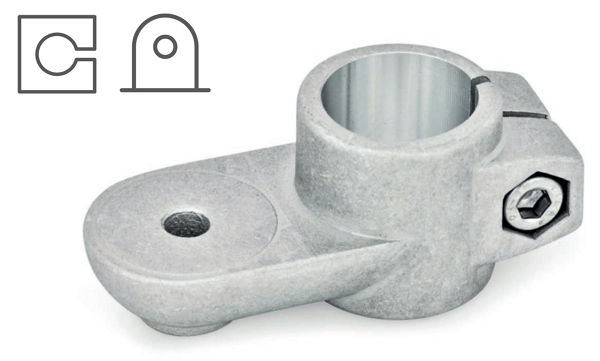

    Objednací kód: LSP - d1 - t - z - o | Příklad objednání: LSP-B40-OZ-2-8 LSP ... otočná spojka d1 ... ... Ø d1 - svěrný spoj t ... typ        OZ = bez středícího stupně (hladký)        MZ = se středícím stupněm        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ šroubu ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

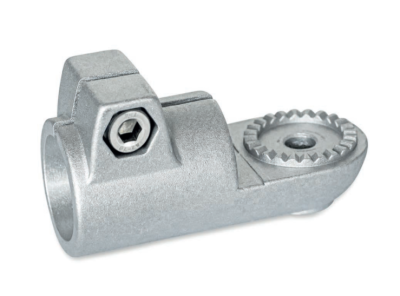

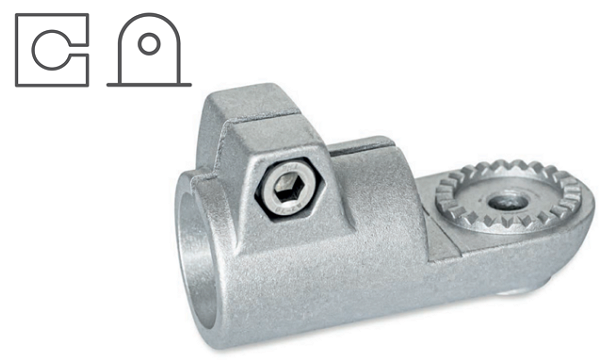

    Objednací kód: LST - d1 - t - z - o | Příklad objednání: LST-B40-OZ-2-8 LST ... otočná spojka d1 ... ... Ø d1 - svěrný spoj t ... typ        OZ = bez středícího stupně (hladký)        MZ = se středícím stupněm        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ šroubu ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

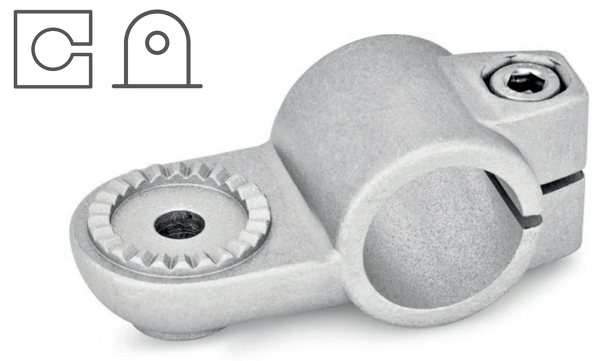

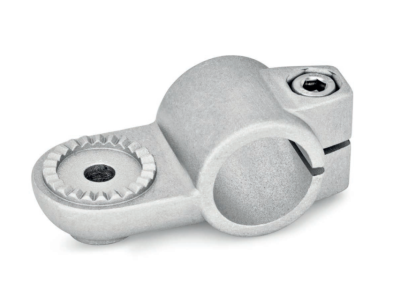

    Objednací kód: LSQ - d1 - t - z - o | Příklad objednání: LSQ-B40-OZ-2-8 LSQ ... otočná spojka d1 ... ... Ø d1 - svěrný spoj t ... typ        OZ = bez středícího stupně (hladký)        MZ = se středícím stupněm        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ šroubu ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

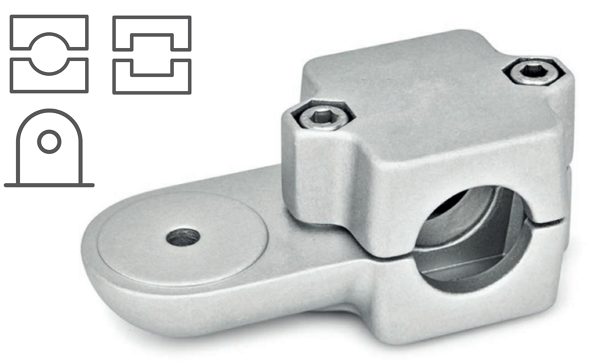

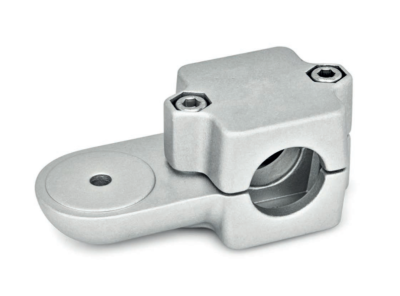

    Objednací kód: LMQ - d1 (s1) - t - z - o | Příklad objednání: LSQ-V40-OZ-2-8 LMQ ... otočná spojka d1 / s1 ... ... svěrný spoj        d1 = kruhový průřez s1 = čtvercový průřez t ... typ        OZ = bez středícího stupně (hladký)        MZ = se středícím stupněm        AV = s vnějším ozubením        IV = ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

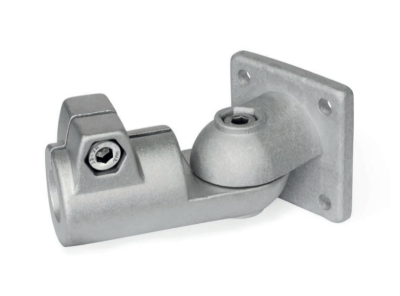

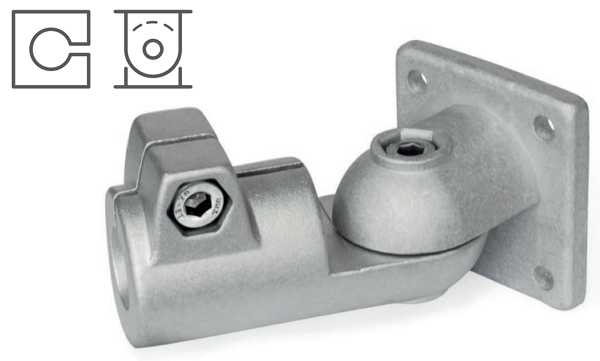

    Objednací kód: GSF - d1 - t - z - o | Příklad objednání: GSF-B40-S-2-8 GSF ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 t ... typ        S = plynulé nastavení        T = nastavení s 15° dělením (ozubení) z ... typ šroubu a matice        1 = šroub pozinkovaný (DIN 912-8.8), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

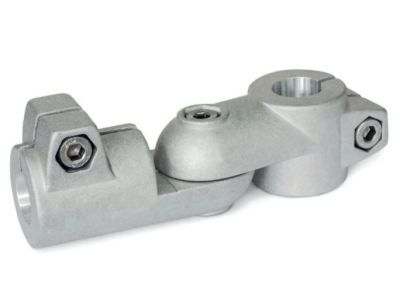

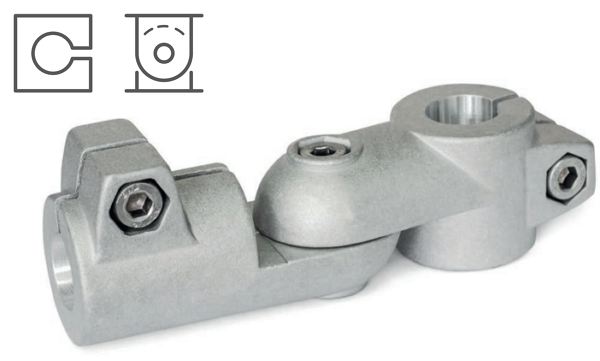

    Objednací kód: GSP - d1 - d2 - t - z - o | Příklad objednání: GSP-B40-B40-S-2-8 GSP ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        S = plynulé nastavení        T = nastavení s 15° dělením (ozubení) z ... typ šroubu a ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

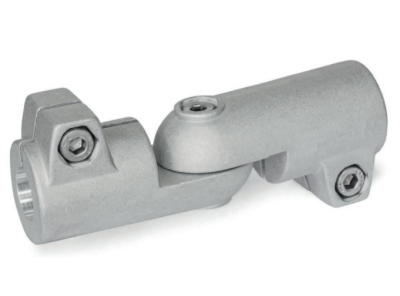

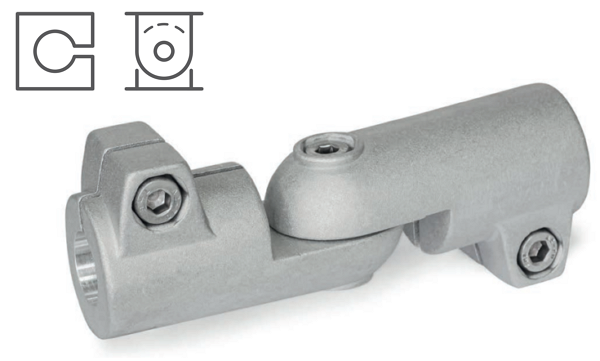

    Objednací kód: GST - d1 - d2 - t - z - o | Příklad objednání: GST-B40-B45-S-2-8 GST ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        S = plynulé nastavení        T = nastavení s 15° dělením (ozubení) z ... typ šroubu a ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

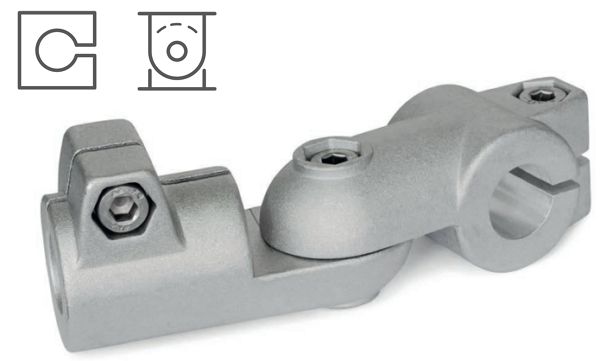

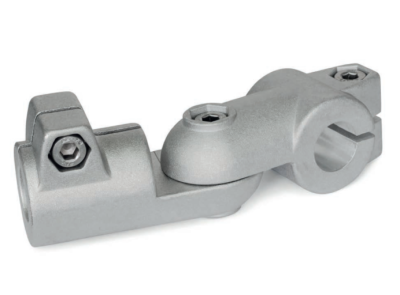

    Objednací kód: GSQ - d1 - d2 - t - z - o | Příklad objednání: GSQ-B40-B40-S-2-8 GSQ ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        S = plynulé nastavení        T = nastavení s 15° dělením (ozubení) z ... typ šroubu a ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

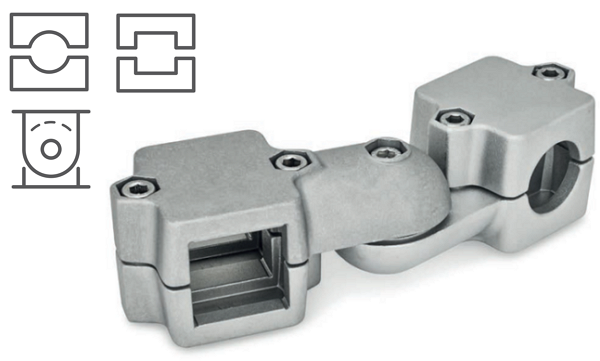

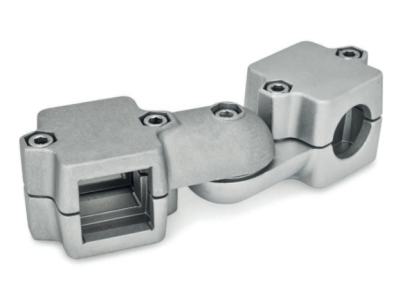

    Objednací kód: GMQ - d1 - s2 - t - z - o | Příklad objednání: GMQ-B40-V50-S-2-8 GMQ ... kloubová spojka d1 / s1 ... svěrný spoj 1        d1 = kruhový průřez        s1 = čtvercový průřez d2 / s2 ... svěrný spoj 2        d2 = kruhový průřez        s2 = čtvercový průřez t ... typ        S = ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

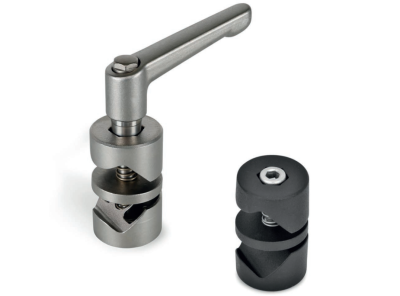

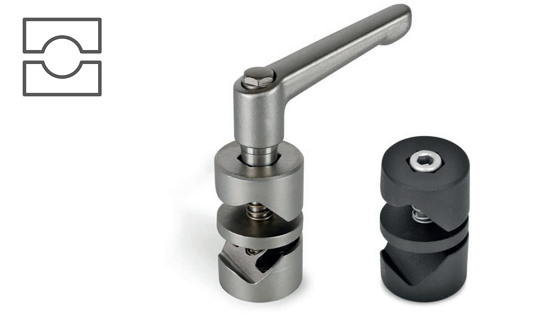

    Objednací kód: GMV - d1 - d2 - t - o | Příklad objednání: GMV-14-14-2-G GMV ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        2 = nerezový šroub (DIN 912-A2-70) a nerezová matice (DIN 934-A2)        8 = se stavitelnou upínací ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

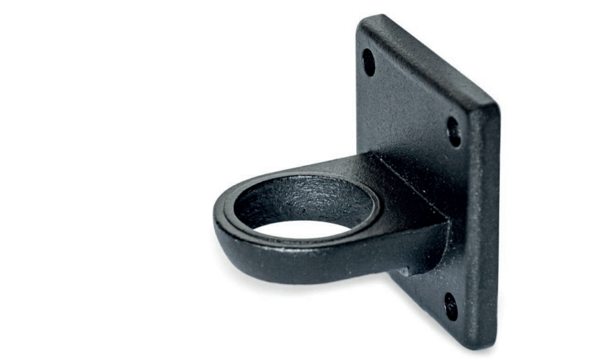

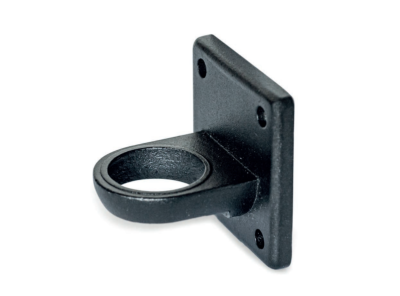

    Objednací kód: SSF - d1 - b - o | Příklad objednání: SSF-B18-40-2 SSF ... držák senzoru d1 ... otvor pro senzor b ... šířka o ... povrchová úprava / materiál        2 = hliník, barva černá, RAL 9005
