Dvoutrubkové lineární jednotky

inocon produkte doppelrohrverstelleinheiten


inocon logo

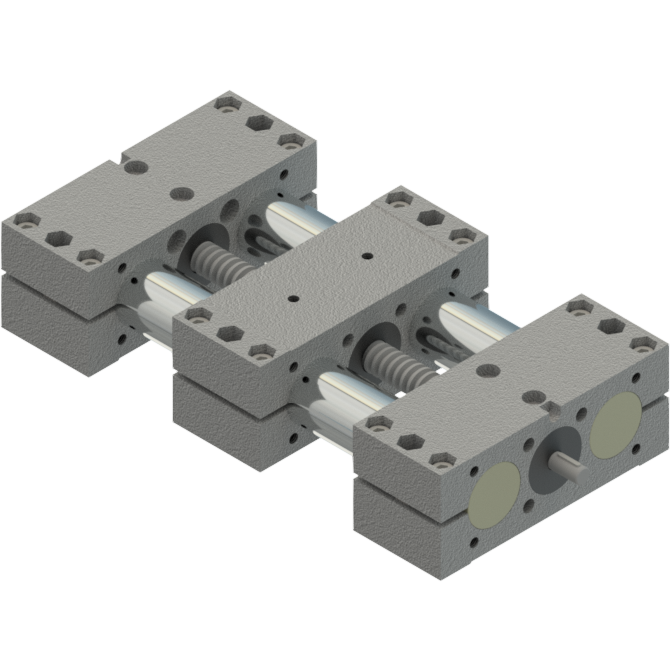

Dvoutrubkové lineární jednotky s pohybovým šroubem se používají v mnoha průmyslových odvětvích a používají se zejména tam, kde je vyžadováno jednoduché polohování. Základním rozdílem vůči jednotrubkovým jednotkám je vyšší momentová stabilita. Pomocí těchto jednotek lze vytvořit i složitý polohovací systém, který bude umožňovat seřízení ve všech požadovaných směrech.

Produktové portfólio zahrnuje varianty trubkových lineárních jednotek, které mají vodící trubky ocelové s vrstvou chromu nebo z nerezové oceli. Trubkové lineární jednotky mají pohon pomocí trapézového šroubu a jsou dostupné v průměrech trubek ø 18, 30, 40, 50 a 60mm kruhového průřezu.

Pro jednotlivé velikosti dvoutrubkových lineárních jednotek se používají trapézové šrouby velikosti a stoupání:

Ø 18 TR 10 x 3 mm / Ø 30 TR 14 x 4 mm / Ø 40 TR 20 x 4 mm / Ø 50 TR 20 x 4 mm / Ø 60 TR 24 x 5 mm


  • Jednosměrná jednotka ILD-MONO
    Provedení: Jednosměrné - pravé, levé / Vodící stůl: MONO jednoduchý jezdec / 5 velikostí (Ø18/Ø30/Ø40/Ø50/Ø60) / Pohon: Trapézový šroub

    Dvoutrubková lineární jednotka ILD s jedním jezdcem - MONO - Typ: IDL - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) - Pohon: trapézový šroub (pravé nebo levé provedení) - Možnost aretace v dané poloze - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILD/S/30/1/1/500/350-V1 (viz.nomenklatura níže)

    ... Learn More

  • Jednosměrná jednotka ILD-DOUBLE
    Provedení: Jednosměrné - pravé, levé / Vodící stůl: DOUBLE dvojitý jezdec / 5 velikostí (Ø18/Ø30/Ø40/Ø50/Ø60) / Pohon: Trapézový šroub

    Dvoutrubková lineární jednotka ILD s dvojitým jezdcem - DOUBLE - Typ: IDL - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) - Pohon: trapézový šroub (pravé nebo levé provedení) - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILD/S/30/1/2/500/270-V1 (viz.nomenklatura níže)

    ... Learn More

  • Obousměrná jednotka ILD-MONO
    Provedení: Obousměrné - pravo-levé / Vodící stůl: MONO jednoduchý jezdec / 5 velikostí (Ø18/Ø30/Ø40/Ø50/Ø60) / Pohon: Trapézový šroub

    Dvoutrubková lineární jednotka ILD s jednoduchým vodícím stolem MONO - Typ: IDL - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) - Pohon: trapézový šroub (pravo-levé provedení) - Možnost aretace v dané poloze - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILD/S/30/5/1/500/2x150-V1 (viz.nomenklatura níže)

    ... Learn More

  • Obousměrná jednotka ILD-DOUBLE
    Provedení: Obousměrné - pravo-levé / Vodící stůl: DOUBLE dvojitý jezdec / 5 velikostí (Ø18/Ø30/Ø40/Ø50/Ø60) / Pohon: Trapézový šroub

    Dvoutrubková lineární jednotka ILD s dvojitým jezdcem - DOUBLE - Typ: IDL - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) - Pohon: trapézový šroub (pravo-levé provedení) - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILD/S/30/5/2/500/2x10-V1 (viz.nomenklatura níže)

    ... Learn More

  • Nezávislá jednotka ILD-MONO
    Provedení: Asynchronní - pravé, levé / Pohyb jezdců nezávislý vůči sobě / Vodící stůl: MONO jednoduchý jezdec / 5 velikostí (Ø18/Ø30/Ø40/Ø50/Ø60) / Pohon: Trapézový šroub

    Dvoutrubková lineární jednotka ILD s jednoduchým vodícím stolem MONO - Typ: IDL - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) - Pohon: trapézový šroub (pravé,levé) - Provedení: asynchronní pohyb jezdců (nezávisle na sobě) - Možnost aretace v dané poloze - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILD/S/30/7/1/500/2x125-V1 (viz.nomenklatura níže)

    ... Learn More

  • Nezávislá jednotka ILD-DOUBLE
    Provedení: Asynchronní - pravé, levé / Pohyb jezdců nezávislý vůči sobě / Vodící stůl: DOUBLE dvojitý jezdec / 5 velikostí (Ø18/Ø30/Ø40/Ø50/Ø60) / Pohon: Trapézový šroub

    Dvoutrubková lineární jednotka ILD s dvojitým jezdcem - DOUBLE - Typ: IDL - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) - Pohon: trapézový šroub (pravé, levé) - Provedení: asynchronní pohyb jezdců (nezávisle na sobě) - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILD/S/30/7/2/500/2x45-V1 (viz.nomenklatura níže)

    ... Learn More
