Jednosměrná jednotka ILD-DOUBLE

Zpět na: Dvoutrubkové lineární jednotky


Dvoutrubková lineární jednotka ILD s dvojitým jezdcem - DOUBLE

- Typ: IDL
- 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60)
- Pohon: trapézový šroub (pravé nebo levé provedení)
- Vodící trubky ve standardu chromované / nerezové provedení na vyžádání



Příklad objednání:
ILD/S/30/1/2/500/270-V1 (viz.nomenklatura níže)

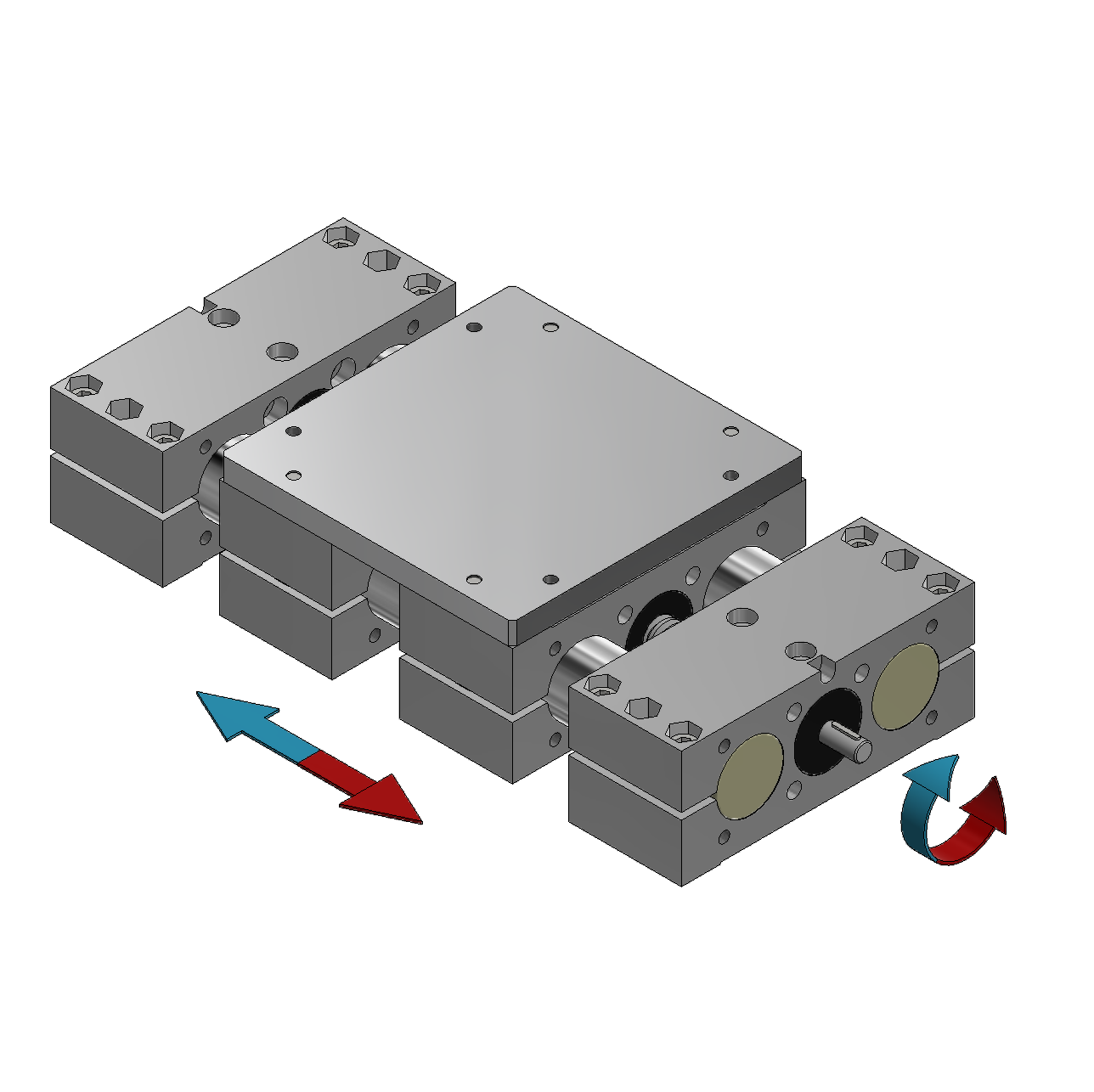

Jednosměrná dvoutrubková jednotka ILD s dvojitým jezdcem a upínacím stolem

ILDS3012 Výkres web

* Lz1 ... délka výstupní hřídele může být ve dvou délkách Lz1 (standard) nebo Lz1ext (prodloužená), např.pro potřeby montáže ukazatele a ovládacího kolečka.

Rozměry dvoutrubkové lineární jednotky ILD:

 Typ Max.zdvih
 Délka
 Výstupní hřídel
 Pero Základní rozměry
 Velikost Šroub
 z
 Lges
 Dz1 Lz1 Lz1ext (dle DIN6885) X X1 Y H1 H2 H3 H4
ILD 18 Tr 10x3 400 z+137 Ø6 16 49 A-2x2x12 28 81 81 28 37 1 8
ILD 30 Tr 14x4 1500 z+230 Ø8 16 49 A-2x2x12 50 130 130 52 64 2  10
ILD 40 Tr 20x4 2500 z+300 Ø12 17 54 A-4x4x12 60 180 180 60 75 2  12
ILD 50 Tr 20x4 2630 z+350 Ø12 18 55 A-4x4x12 72 206 206 72 92 4  16
ILD 60 Tr 24x5 2580 z+400 Ø14 19 63 A-5x5x16 80 240 240 86 106 2  16

Rozměry uvedené v tabulce v mm
Ostatní rozměry / mm
 D B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17
Ø18 z+108 68 Ø5,3 18 SW8 M5 20 - - 20 - M5 52 68 14,5 40 Ø5,3
Ø30 z+180 114 Ø6,5 42 SW10 M6 30 92 35 30 M6 M6 80 114 27 69 Ø6,5
Ø40 z+240  160 Ø8,4 62 SW13 M8 39 132 38 39 M8 M8 120 160 31,5 90 Ø8,4
Ø50 z+278 184 Ø8,4 62 SW13 M8 46 150 50 46 M10 M8 134 184 38 100 Ø8,4
Ø60 z+321 216 Ø10,5 74 SW17 M10 55 185 60 55 M10 M10 160 216 44 130 Ø10,5

Rozměry uvedené v tabulce v mm

ILDS3012 Zatížení

Únosnosti dvoutrubkových lineárních jednotek s dvojitým jezdcem:

 Velikost Charakteristika únosnosti
Fx (500mm) / N
 Fy (500mm) / N
 Fy (1000mm) / N
 Fy (1500mm) / N
 Fz (500mm)  / N
 Fz (1000mm) / N
 Fz (1500mm) / N
 Mx / Nm
 My / Nm
 Mz / Nm
ILD 18 425 290 180 - 140 105 - 42 50 75
ILD 30 850 1550 1300 800 700 550 250 150 150 200
ILD 40 1100 6400 3400 1900 2400 750 280 180 210 260
ILD 50 1900 7500 5100 2700 3400 850 340 250 350 530
ILD 60 2700 11500 9500 8200 7500 3100 610 550 650 980



Fx,y,z (500mm) znamená únosnost v daném směru při délce 500mm jednotky

Fx,y,z (1000mm) znamená únosnost v daném směru při délce 1000mm jednotky

Fx,y,z (1500mm) znamená únosnost v daném směru při délce 1500mm jednotky

Nomenklatura značení dvoutrubkové lineární jednotky ILD s dvojitým jezdcem:

ILD S / E
 18 / 30 / 40 / 50 / 60
 1 / 2 / 3 / 4
 2
 500 270 V1
1. 2. 3. 4. 5. 6. 7. 8.
Jednotka Materiál Velikost Provedení pohonu Typ stolu Celková délka Zdvih Prodloužená hřídel



ILDS3012 XXXX R1 - Dvoutrubková jednotka ... ILD

2 - Materiálové provedení ... S / E

     - S (chromované vodící trubky - standard)

     - E (nerezové vodící trubky)

3 - Velikost (průměr vodící trubky) ... 18 / 30 / 40 / 50 / 60

4 - Provedení pohonu (trapézového šroubu) ... 1 / 2 / 3 / 4

     - 1 (směr závitu šroubu pravý / jedna výstupní hřídel)

     - 2 (směr závitu šroubu levý / jedna výstupní hřídel)

     - 3 (směr závitu šroubu pravý / dvě výstupní hřídele)

     - 4 (směr závitu šroubu levý / dvě výstupní hřídele)

5 - Typ vodícího stolu (jezdce) ... 2

     - 2 (dvojitý - DOUBLE)

6 - Celková délka jednotky ( Lges = zdvih + 2x "X" + "X1" )

7 - Zdvih

8 - Prodloužená hřídel ... V1

     - v případě vynechání značení bude délka výstupní hřídele standardně dle Lz1

     - V1 (délka výstupní hřídele dle Lz1ext)

  ILDS3012 XXXX V1 vč. ukaz. kolečko Rinocon logo



Modely

csm icon step ee9423dffb

3D konfigurace dvoutrubkové jednotky ILD (CAD)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
