Jednosměrná jednotka ILD-MONO

Zpět na: Dvoutrubkové lineární jednotky



Dvoutrubková lineární jednotka ILD s jedním jezdcem - MONO

- Typ: IDL
- 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60)
- Pohon: trapézový šroub (pravé nebo levé provedení)
- Možnost aretace v dané poloze
- Vodící trubky ve standardu chromované / nerezové provedení na vyžádání



Příklad objednání:
ILD/S/30/1/1/500/350-V1 (viz.nomenklatura níže)

Jednosměrná dvoutrubková jednotka ILD s jedním jezdcem

ILDS3011 Výkres web

* Lz1 ... délka výstupní hřídele může být ve dvou délkách Lz1 (standard) nebo Lz1ext (prodloužená), např.pro potřeby montáže ukazatele a ovládacího kolečka.

Rozměry dvoutrubkové lineární jednotky ILD:

 Typ Max.zdvih
 Délka
 Výstupní hřídel
 Pero Základní rozměry
 Velikost Šroub
 z
 Lges
 Dz1 Lz1 Lz1ext (dle DIN6885) X Y H1 H2 H3
ILD 18 Tr 10x3 420 z+84 Ø6 16 49 A-2x2x12 28 81 28 29 1
ILD 30 Tr 14x4 1500 z+150 Ø8 16 49 A-2x2x12 50 130 52 54 2
ILD 40 Tr 20x4 2650 z+180 Ø12 17 54 A-4x4x12 60 180 60 63 2
ILD 50 Tr 20x4 2760 z+216 Ø12 18 55 A-4x4x12 72 206 72 76 4
ILD 60 Tr 24x5 2740 z+240 Ø14 19 63 A-5x5x16 80 240 86 90 2

Rozměry uvedené v tabulce v mm
Ostatní rozměry / mm
 D B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17
Ø18 z+56 68 Ø5,3 18 SW8 M5 20 - - 20 - M5 18 Ø5,3 14,5 40 Ø5,3
Ø30 z+100 114 Ø6,5 42 SW10 M6 30 92 35 30 M6 M6 42 Ø6,5 27  69 Ø6,5
Ø40 z+120  160 Ø8,4 62 SW13 M8 39 132 38 39 M8 M8 62 Ø8,4 31,5 90 Ø8,4
Ø50 z+144 184 Ø8,4 62 SW13 M8 46 150 50 46 M10 M8 62 Ø8,4 38 100 Ø8,4
Ø60 z+160 216 Ø10,5 74 SW17 M10 55 185 60 55 M10 M10 74 Ø10,5 44 130 Ø10,5

Rozměry uvedené v tabulce v mm

ILDS3011 Zatížení

Únosnosti dvoutrubkových lineárních jednotek s jedním jezdcem:

 Velikost Charakteristika únosnosti
Fx (500mm) / N
 Fy (500mm) / N
 Fy (1000mm) / N
 Fy (1500mm) / N
 Fz (500mm)  / N
 Fz (1000mm) / N
 Fz (1500mm) / N
 Mx / Nm
 My / Nm
 Mz / Nm
ILD 18 425 215 110 - 105 80 - 22 35 40
ILD 30 850 1100 900 550 600 350 150 100 100 100
ILD 40 1100 3700 2800 1400 2100 600 180 150 140 170
ILD 50 1900 3850 2400 2100 3100 700 200 180 220 290
ILD 60 2700 6900 5700 5100 6300 2800 360 320 350 500



Fx,y,z (500mm) znamená únosnost v daném směru při délce 500mm jednotky

Fx,y,z (1000mm) znamená únosnost v daném směru při délce 1000mm jednotky

Fx,y,z (1500mm) znamená únosnost v daném směru při délce 1500mm jednotky

Nomenklatura značení dvoutrubkové lineární jednotky ILD s jedním jezdcem:

ILD S / E
 18 / 30 / 40 / 50 / 60
 1 / 2 / 3 / 4
 1
 500 350 V1
1. 2. 3. 4. 5. 6. 7. 8.
Jednotka Materiál Velikost Provedení pohonu Typ stolu Celková délka Zdvih Prodloužená hřídel



ILDS3011 XXXX1 - Dvoutrubková jednotka ... ILD

2 - Materiálové provedení ... S / E

     - S (chromované vodící trubky - standard)

     - E (nerezové vodící trubky)

3 - Velikost (průměr vodící trubky) ... 18 / 30 / 40 / 50 / 60

4 - Provedení pohonu (trapézového šroubu) ... 1 / 2 / 3 / 4

     - 1 (směr závitu šroubu pravý / jedna výstupní hřídel)

     - 2 (směr závitu šroubu levý / jedna výstupní hřídel)

     - 3 (směr závitu šroubu pravý / dvě výstupní hřídele)

     - 4 (směr závitu šroubu levý / dvě výstupní hřídele)

5 - Typ vodícího stolu (jezdce) ... 1

     - 1 (jednoduchý - MONO)

6 - Celková délka jednotky ( Lges = zdvih + 3x "X" )

7 - Zdvih

8 - Prodloužená hřídel ... V1

     - v případě vynechání značení bude délka výstupní hřídele standardně dle Lz1

     - V1 (délka výstupní hřídele dle Lz1ext)

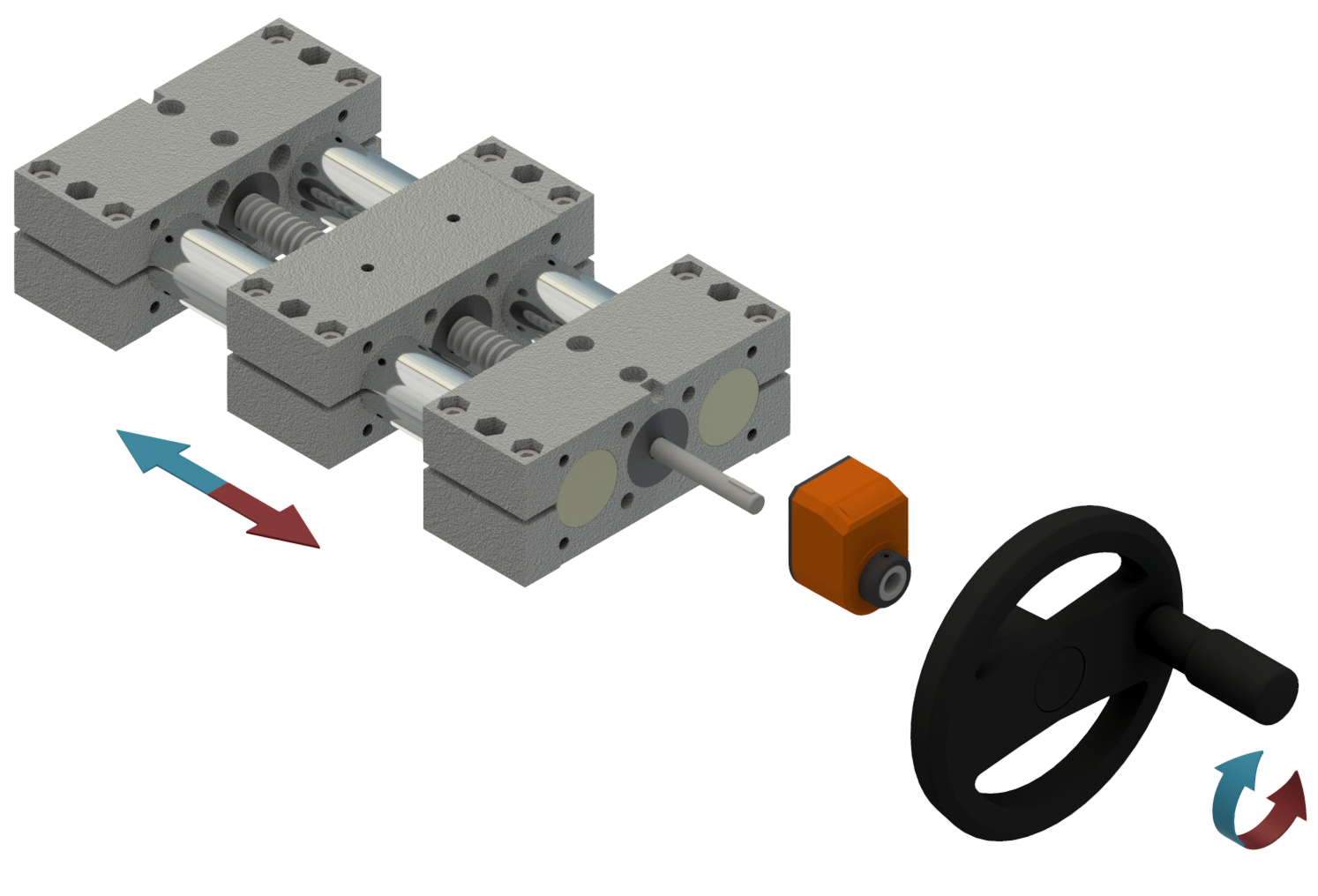

  ILDS3011 XXXX V1 vč. ukaz. kolečko Rinocon logo



Modely

csm icon step ee9423dffb

3D konfigurace dvoutrubkové jednotky ILD (CAD)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
