Obousměrná jednotka ILD-MONO

Zpět na: Dvoutrubkové lineární jednotky


Dvoutrubková lineární jednotka ILD s jednoduchým vodícím stolem MONO

- Typ: IDL
- 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60)
- Pohon: trapézový šroub (pravo-levé provedení)
- Možnost aretace v dané poloze
- Vodící trubky ve standardu chromované / nerezové provedení na vyžádání



Příklad objednání:
ILD/S/30/5/1/500/2x150-V1 (viz.nomenklatura níže)

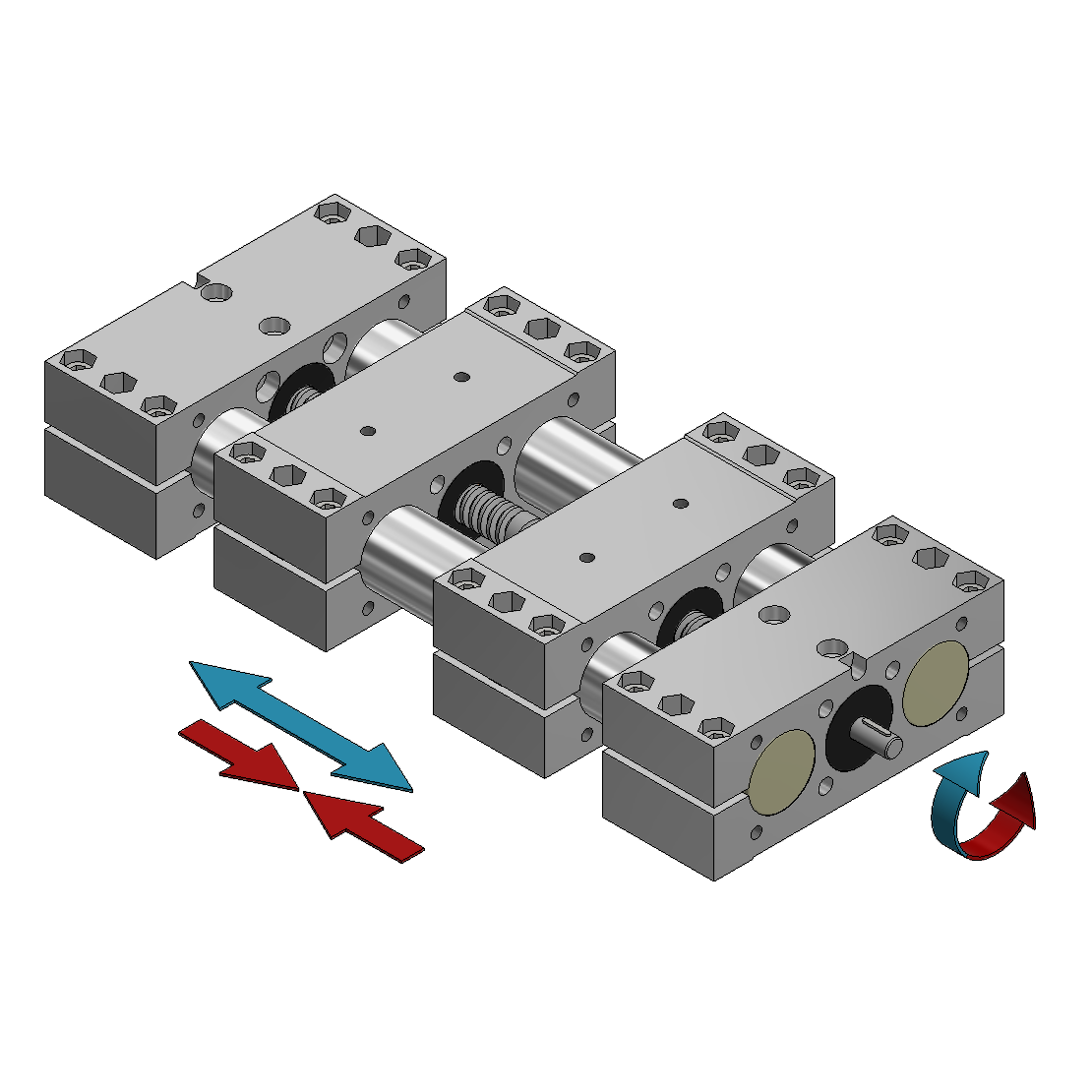

Obousměrná dvoutrubková jednotka ILD s jedním jezdcem

ILDS3051 Výkres web

* Lz1 ... délka výstupní hřídele může být ve dvou délkách Lz1 (standard) nebo Lz1ext (prodloužená), např.pro potřeby montáže ukazatele a ovládacího kolečka.

Rozměry dvoutrubkové lineární jednotky ILD:

 Typ Max.zdvih
 Délka
 Výstupní hřídel
 Pero Základní rozměry
 Velikost Šroub
 z*
 Lges
 Dz1 Lz1 Lz1ext (dle DIN6885) X Y H1 H2 H3
ILD 18 Tr 10x3 400 2z+112 Ø6 16 49 A-2x2x12 28 81 28 29 1
ILD 30 Tr 14x4 750 2z+200 Ø8 16 49 A-2x2x12 50 130 52 54 2
ILD 40 Tr 20x4 1250 2z+240 Ø12 17 54 A-4x4x12 60 180 60 63 2
ILD 50 Tr 20x4 1300 2z+288 Ø12 18 55 A-4x4x12 72 206 72 76 4
ILD 60 Tr 24x5 1350 2z+320 Ø14 19 63 A-5x5x16 80 240 86 90 2

Rozměry uvedené v tabulce v mm

* - hodnota z (zdvih) je brána pro každého jezdce samostatně
Ostatní rozměry / mm
 D B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17
Ø18 2z+84 68 Ø5,3 18 SW8 M5 20 - - 20 - M5 18 Ø5,3 14,5 40 Ø5,3
Ø30 2z+150 114 Ø6,5 42 SW10 M6 30 92 35 30 M6 M6 42 Ø6,5 27 69 Ø6,5
Ø40 2z+180 160 Ø8,4 62 SW13 M8 39 132 38 39 M8 M8 62 Ø8,4 31,5 90 Ø8,4
Ø50 2z+216 184 Ø8,4 62 SW13 M8 46 150 50 46 M10 M8 62 Ø8,4 38 100 Ø8,4
Ø60 2z+240 216 Ø10,5 74 SW17 M10 55 185 60 55 M10 M10 74 Ø10,5 44 130 Ø10,5

Rozměry uvedené v tabulce v mm

ILDS3051 Zatížení

Únosnosti dvoutrubkových lineárních jednotek s jedním jezdcem:

 Velikost Charakteristika únosnosti
Fx (500mm) / N
 Fy (500mm) / N
 Fy (1000mm) / N
 Fy (1500mm) / N
 Fz (500mm)  / N
 Fz (1000mm) / N
 Fz (1500mm) / N
 Mx / Nm
 My / Nm
 Mz / Nm
ILD 18 425 215 110 - 105 80 - 22 35 40
ILD 30 850 1100 900 550 600 350 150 100 100 100
ILD 40 1100 3700 2800 1400 2100 600 180 150 140 170
ILD 50 1900 3850 2400 2100 3100 700 200 180 220 290
ILD 60 2700 6900 5700 5100 6300 2800 360 320 350 500



Fx,y,z (500mm) znamená únosnost v daném směru při délce 500mm jednotky

Fx,y,z (1000mm) znamená únosnost v daném směru při délce 1000mm jednotky

Fx,y,z (1500mm) znamená únosnost v daném směru při délce 1500mm jednotky

Nomenklatura značení dvoutrubkové lineární jednotky ILD s jedním jezdcem:

ILD S / E
 18 / 30 / 40 / 50 / 60
 5 / 6
 1
 500 2x150 V1
1. 2. 3. 4. 5. 6. 7. 8.
Jednotka Materiál Velikost Provedení pohonu Typ stolu Celková délka Zdvih Prodloužená hřídel



ILDS3051 XXXX R1 - Dvoutrubková jednotka ... ILD

2 - Materiálové provedení ... S / E

     - S (chromované vodící trubky - standard)

     - E (nerezové vodící trubky)

3 - Velikost (průměr vodící trubky) ... 18 / 30 / 40 / 50 / 60

4 - Provedení pohonu (trapézového šroubu) ... 5 / 6

     - 5 (směr závitu šroubu pravo-levý / jedna výstupní hřídel)

     - 6 (směr závitu šroubu pravo-levý / dvě výstupní hřídel)

5 - Typ vodícího stolu (jezdce) ... 1

     - 1 (jednoduchý - MONO)

6 - Celková délka jednotky (Lges = 2x zdvih + 4x "X")

7 - Zdvih (zdvih je uváděn u obou jezdců)

8 - Prodloužená hřídel ... V1

     - v případě vynechání značení bude délka výstupní hřídele standardně dle Lz1

     - V1 (délka výstupní hřídele dle Lz1ext)

  ILDS3051 XXXX V1 vč. ukaz. kolečko Rinocon logo



Modely

csm icon step ee9423dffb

3D konfigurace dvoutrubkové jednotky ILD (CAD)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
