Jednosměrná jednotka ILS-R/V



Jednotrubková lineární jednotka ILS-R/V

- Typ: ILS
- 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) ... verze ILSR
- 3 velikosti: čtverec (□30/□40/□50) ... verze ILSV
- Pohon: trapézový šroub (pravé nebo levé provedení)
- Vodící trubky ve standardu chromované / nerezové provedení na vyžádání



Příklad objednání:
ILS/R/30/1/1/298/100-V1 (viz.nomenklatura níže)

Jednosměrná jednotrubková jednotka ILS-R/V


 ILSRS3011 Výkres web

* Lz1 ... délka výstupní hřídele může být ve dvou délkách Lz1 (standard) nebo Lz1ext (prodloužená), např.pro potřeby montáže ukazatele a ovládacího kolečka.


Rozměry jednotrubkové lineární jednotky ILS-R (kruhová):

Typ Průměr Max.zdvih
Max.délka
Jezdec Výstupní hřídel Pero
Velikost
Šroub
D1 z
LR
B1/B2 stand.
B1/B2 min. Lm LD G Dz1 Lz1 Lz1ext DIN 6885
ILSR 18 Tr 10x3 18 350 485 55 25 24 17 M3 Ø6 16 44,5 A-2x2x12
ILSR 30 Tr 14x4 30 1250 1450 80 35 38 23 M4 Ø8 16 49 A-2x2x12
ILSR 40 Tr 20x4 40 1570 1800 87 40 54 42 M5 Ø12 17 54 A-4x4x12
ILSR 50 Tr 20x4 50 1565 1800 90 45 54 42 M6 Ø12 18 55 A-4x4x12
ILSR 60 Tr 24x5 60 1520 1800 105 50 70 58 M8 Ø14 19 63 A-5x5x16

Rozměry uvedené v tabulce v mm

Rozměry jednotrubkové lineární jednotky ILS-V (čtvercová):

Typ Rozměr Max.zdvih
Max.délka
Jezdec Výstupní hřídel Pero
Velikost
Šroub
D1 z
LR
B1/B2 stand.
B1/B2 min. Lm LD G Dz1 Lz1 Lz1ext DIN 6885
ILSV 30 Tr 14x4 □30 1250 1450 80 35 38 23 M4 Ø8 16 49 A-2x2x12
ILSV 40 Tr 20x4 □40 1570 1800 87 40 54 42 M5 Ø12 17 54 A-4x4x12
ILSV 50 Tr 20x4 □50 1565 1800 90 45 54 42 M6 Ø12 18 55 A-4x4x12

Rozměry uvedené v tabulce v mm

 ILSRS3011 Zatížení


Únosnosti jednotrubkových lineárních jednotek:

 Velikost Charakteristika únosnosti
Fx (500mm) / N
Fy (500mm) / N
Fy (1000mm) / N
Fy (1500mm) / N
Fz (500mm)  / N
Fz (1000mm) / N
Fz (1500mm) / N
Mx / Nm
My / Nm
Mz / Nm
ILS 18 400 80 15 - 65 10 - 1,5 4,5 4,5
ILS 30 850 500 70 15 550 55 10 6,5 15 15
ILS 40 1100 2150 250 65 1900 150 50 15 42 42
ILS 50 1750 3100 650 150 3100 650 150 29 69 69
ILS 60 2600 4550 1500 400 4550 1400 350 45 125 125



Fx,y,z (500mm) znamená únosnost v daném směru při délce 500mm jednotky

Fx,y,z (1000mm) znamená únosnost v daném směru při délce 1000mm jednotky

Fx,y,z (1500mm) znamená únosnost v daném směru při délce 1500mm jednotky


Nomenklatura značení jednotrubkové lineární jednotky ILS:

ILSR / ILSV
S / E
18 / 30 / 40 / 50 / 60
1 / 2
1
298 100 V1
1. 2. 3. 4. 5. 6. 7. 8.
Jednotka Materiál Velikost Provedení pohonu Typ uložení Celková délka Zdvih Prodloužená hřídel



 ILSRS3011 Pohyb jednotky R1 - Jednotrubková jednotka ... ILSR / ILSV

2 - Materiálové provedení ... S / E

     - S (chromované vodící trubky - standard)

     - E (nerezové vodící trubky)

3 - Velikost

     - 18 / 30 / 40 / 50 / 60 ... pro ILSR (kruhová trubka)

     - 30 / 40 / 50 ... pro ILSV (čtvercová trubka)

4 - Provedení pohonu (trapézového šroubu) ... 1 / 2

     - 1 (směr závitu šroubu pravý / jedna výstupní hřídel)

     - 2 (směr závitu šroubu levý / jedna výstupní hřídel)

5 - Typ uložení trapézového šroubu ... 1

     - 1 (kuličkové ložisko - standard)

     - 2 (kluzné ložisko - speciální požadavek)

6 - Délka vodící trubky (LR = B1 + Lm + z + B2)

7 - Zdvih

8 - Prodloužená hřídel ... V1

     - v případě vynechání značení bude délka výstupní hřídele standardně dle Lz1

     - V1 (délka výstupní hřídele dle Lz1ext)


Varianty jezdců - vodících elementů:

 ILSRS3011 FLS 30 ILSRS3011 FUS 30 ILSRS3011 KNR 30

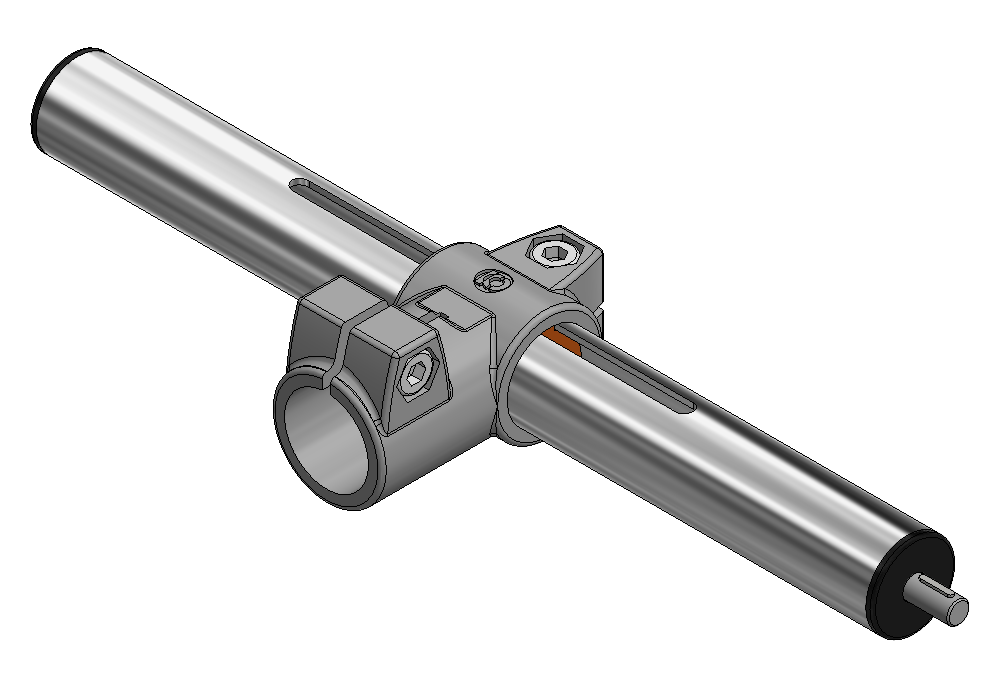

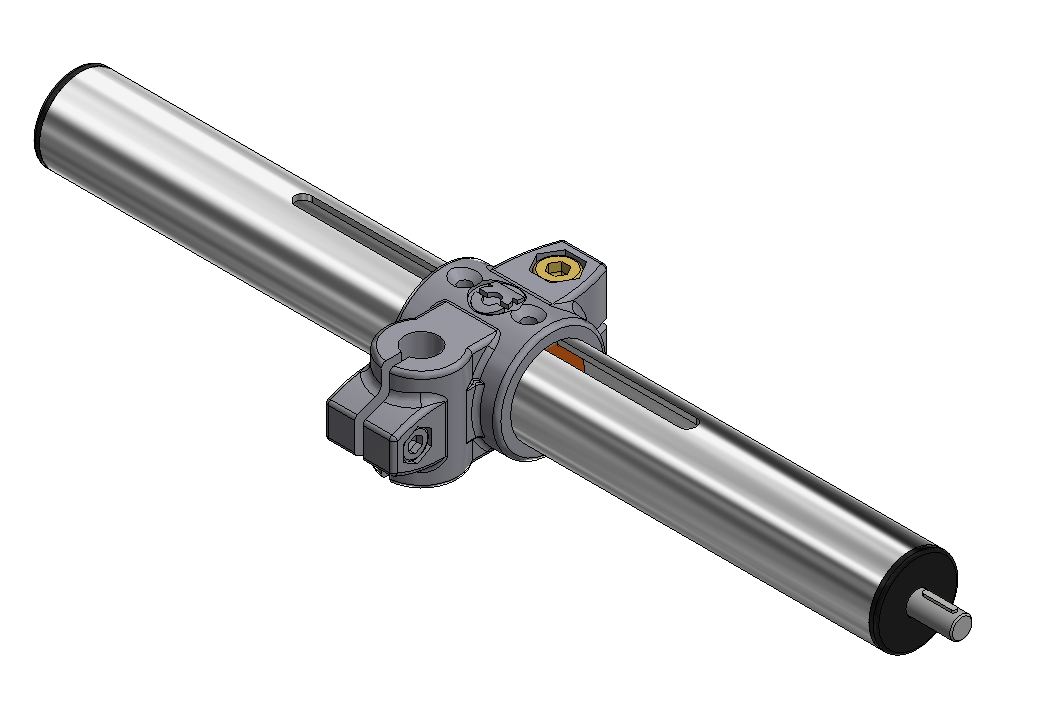

 ILSRS3011 KNS 30 ILSRS3011 KUS 30 ILSRS3011 WIS 30




  ILSRS3011 XXXX vč kolečka Rinocon logo




Modely

csm icon step ee9423dffb

3D konfigurace jednotrubkové jednotky ILS (CAD)


Nebo v případě zájmu na vyžádání info@mnsystems.cz
