Obousměrná jednotka ILS-R/V

Zpět na: Jednotrubkové lineární jednotky

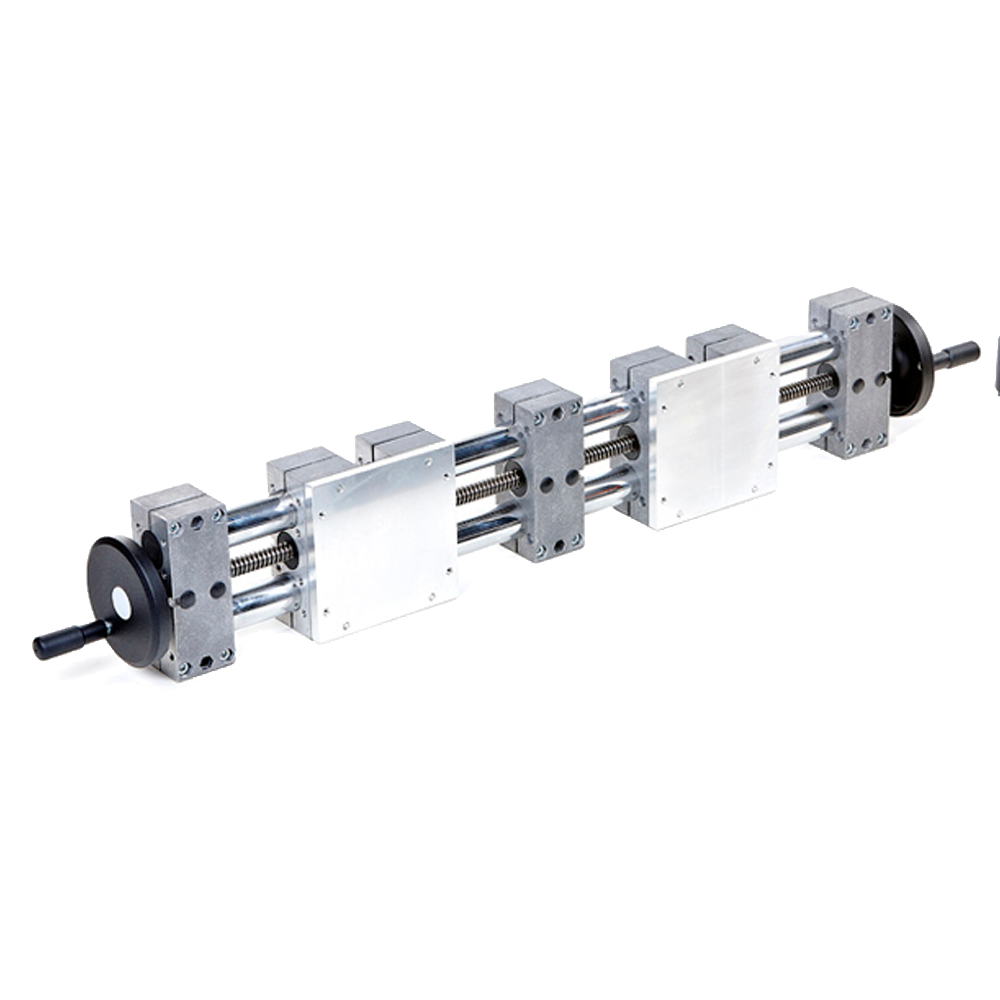

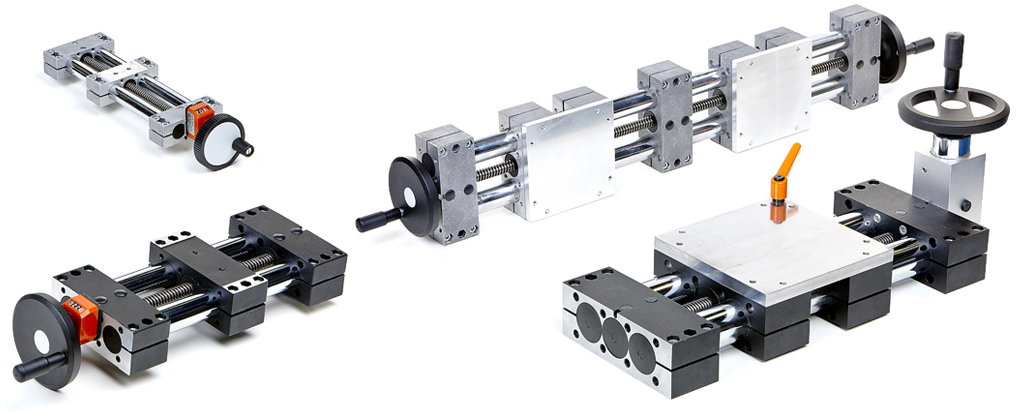

Oboutrubková lineární jednotka ILS-R/V

- Typ: ILS
- 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) ... verze ILSR
- 3 velikosti: čtverec (□30/□40/□50) ... verze ILSV
- Pohon: trapézový šroub (pravo-levé provedení)
- Vodící trubky ve standardu chromované / nerezové provedení na vyžádání



Příklad objednání:
ILS/R/30/5/1/448/100-V1 (viz.nomenklatura níže)

Obousměrná jednotrubková jednotka ILS-R/V

ILSRS3051 Výkres web

* Lz1 ... délka výstupní hřídele může být ve dvou délkách Lz1 (standard) nebo Lz1ext (prodloužená), např.pro potřeby montáže ukazatele a ovládacího kolečka.

Rozměry jednotrubkové lineární jednotky ILS-R (kruhová):

Typ Průměr Max.zdvih
 Max.délka
 Jezdec Výstupní hřídel Pero
Velikost
 Šroub
 D1 z
 LR
 B1/B2 stand.
 B1/B2 min. Lm LD G Amin Dz1 Lz1 Lz1ext DIN 6885
ILSR 18 Tr 10x3 18 167 500 55 25 24 17 M3 8 Ø6 16 44,5 A-2x2x12
ILSR 30 Tr 14x4 30 601 1450 80 35 38 23 M4 12 Ø8 16 49 A-2x2x12
ILSR 40 Tr 20x4 40 753 1800 87 40 54 42 M5 12 Ø12 17 54 A-4x4x12
ILSR 50 Tr 20x4 50 748 1800 90 45 54 42 M6 16 Ø12 18 55 A-4x4x12
ILSR 60 Tr 24x5 60 715 1800 105 50 70 58 M8 20 Ø14 19 63 A-5x5x16

Rozměry uvedené v tabulce v mm

Rozměry jednotrubkové lineární jednotky ILS-V (čtvercová):

Typ Průměr Max.zdvih
 Max.délka
 Jezdec Výstupní hřídel Pero
Velikost
 Šroub
 D1 z
 LR
 B1/B2 stand.
 B1/B2 min. Lm LD G Amin Dz1 Lz1 Lz1ext DIN 6885
ILSV 30 Tr 14x4 30 601 1450 80 35 38 23 M4 12 Ø8 16 49 A-2x2x12
ILSV 40 Tr 20x4 40 753 1800 87 40 54 42 M5 12 Ø12 17 54 A-4x4x12
ILSV 50 Tr 20x4 50 748 1800 90 45 54 42 M6 16 Ø12 18 55 A-4x4x12

Rozměry uvedené v tabulce v mm

ILSRS3051 Zatížení

Únosnosti jednotrubkových lineárních jednotek:

 Velikost Charakteristika únosnosti
Fx (500mm) / N
 Fy (500mm) / N
 Fy (1000mm) / N
 Fy (1500mm) / N
 Fz (500mm)  / N
 Fz (1000mm) / N
 Fz (1500mm) / N
 Mx / Nm
 My / Nm
 Mz / Nm
ILS 18 400 80 15 - 65 10 - 1,5 4,5 4,5
ILS 30 850 500 70 15 550 55 10 6,5 15 15
ILS 40 1100 2150 250 65 1900 150 50 15 42 42
ILS 50 1750 3100 650 150 3100 650 150 29 69 69
ILS 60 2600 4550 1500 400 4550 1400 350 45 125 125



Fx,y,z (500mm) znamená únosnost v daném směru při délce 500mm jednotky

Fx,y,z (1000mm) znamená únosnost v daném směru při délce 1000mm jednotky

Fx,y,z (1500mm) znamená únosnost v daném směru při délce 1500mm jednotky

Nomenklatura značení jednotrubkové lineární jednotky ILS:

ILSR / ILSV
 S / E
 18 / 30 / 40 / 50 / 60
 5 / 6
 1
 448 100 V1
1. 2. 3. 4. 5. 6. 7. 8.
Jednotka Materiál Velikost Provedení pohonu Typ uložení Celková délka Zdvih Prodloužená hřídel



ILSRS3051 Pohyb jednotky R1 - Jednotrubková jednotka ... ILSR / ILSV

2 - Materiálové provedení ... S / E

     - S (chromované vodící trubky - standard)

     - E (nerezové vodící trubky)

3 - Velikost

     - 18 / 30 / 40 / 50 / 60 ... pro ILSR (kruhová trubka)

     - 30 / 40 / 50 ... pro ILSV (čtvercová trubka)

4 - Provedení pohonu (trapézového šroubu) ... 5 / 6

     - 5 (směr závitu šroubu pravo-levý / jedna výstupní hřídel)

     - 6 (směr závitu šroubu pravo-levý / dvě výstupní hřídele)

5 - Typ uložení trapézového šroubu ... 1

     - 1 (kuličkové ložisko - standard)

     - 2 (kluzné ložisko - speciální požadavek)

6 - Délka vodící trubky (LR = B1 + 2x "Lm" + 2x "z" + Amin+ B2)

7 - Zdvih (zdvih je uváděn u obou jezdců)

8 - Prodloužená hřídel ... V1

     - v případě vynechání značení bude délka výstupní hřídele standardně dle Lz1

     - V1 (délka výstupní hřídele dle Lz1ext)

Varianty jezdců - vodících elementů:

ILSRS3051 FLS 30 ILSRS3051 FUS 30 ILSRS3051 KNR 30



ILSRS3051 KNS 30 ILSRS3051 KUS 30 ILSRS3051 WIS 30



  ILSRS3051 XXXX vč. kolečka Rinocon logo



Modely

csm icon step ee9423dffb

3D konfigurace jednotrubkové jednotky ILS (CAD)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
