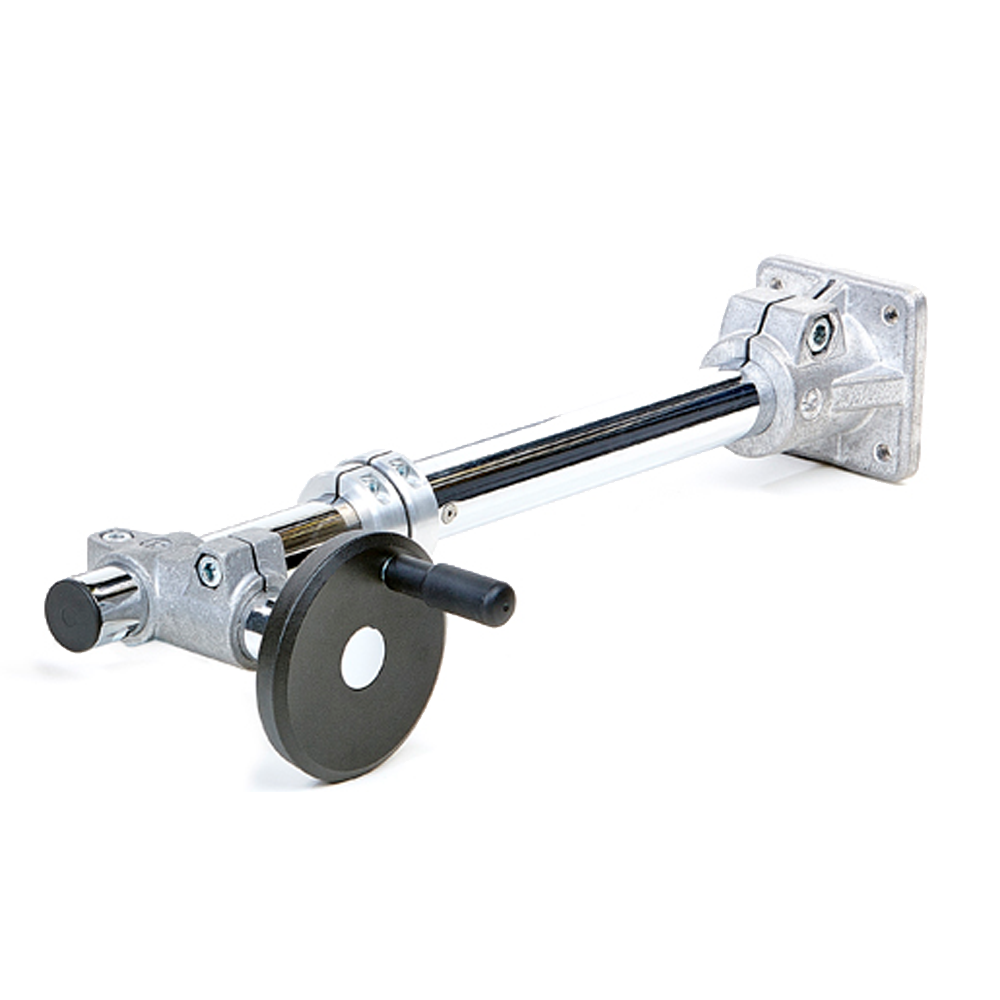

Jednotrubkové lineární jednotky s pohybovým šroubem se používají v mnoha průmyslových odvětvích a používají se zejména tam, kde je vyžadováno jednoduché polohování. Pomocí těchto jednoduchých jednotek lze vytvořit i složitý polohovací systém, který bude umožňovat seřízení ve všech požadovaných směrech.

Produktové portfólio zahrnuje varianty trubkových lineárních jednotek, které mají vodící trubky ocelové s vrstvou chromu nebo z nerezové oceli. Trubkové lineární jednotky mají pohon pomocí trapézového šroubu a jsou dostupné v průměrech trubek ø 18, 30, 40, 50 a 60mm (kruhový průřez) nebo □ 30, 40, 50 mm (čtvercový průřez).

Pro jednotlivé velikosti jednotrubkových lineárních jednotek se používají trapézové šrouby velikosti a stoupání:

Ø 18 TR 10 x 3 mm / Ø 30 TR 14 x 4 mm / Ø 40 TR 20 x 4 mm / Ø 50 TR 20 x 4 mm / Ø 60 TR 24 x 5 mm

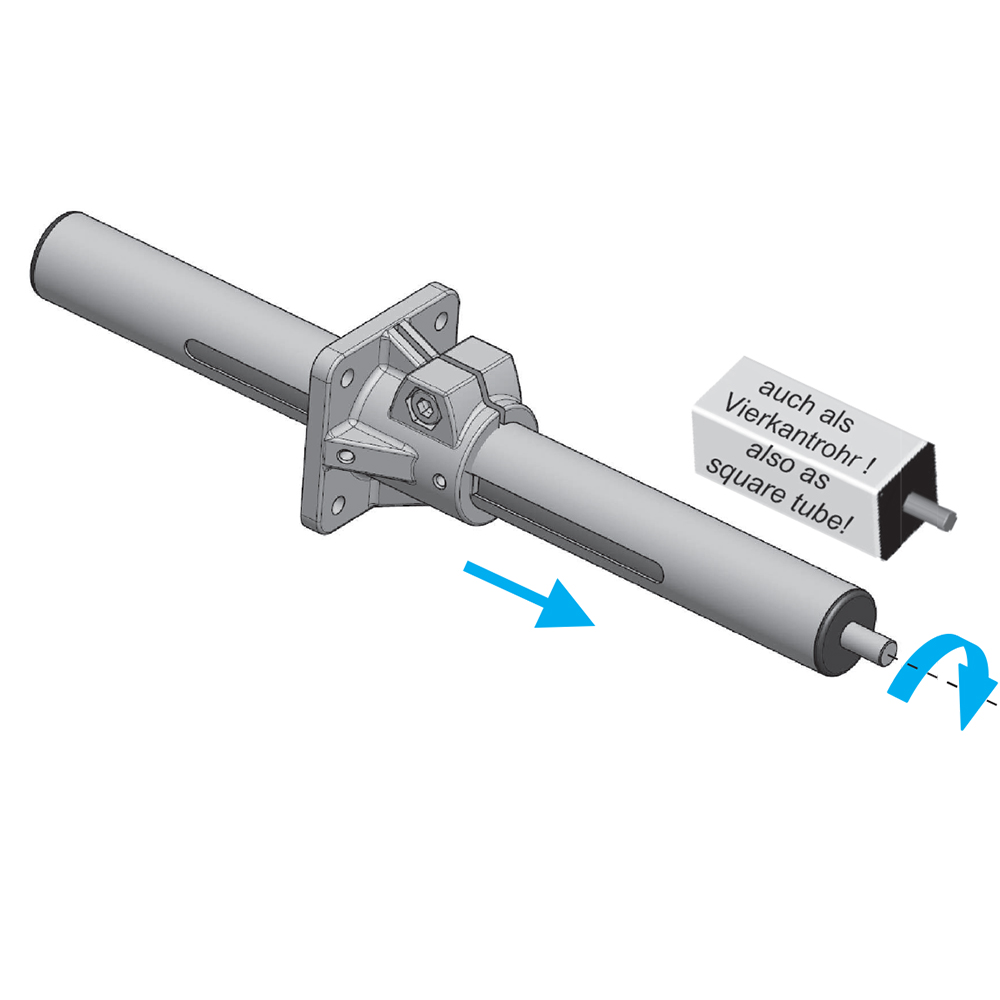

  • Jednosměrná jednotka ILS-R/V
    Provedení: Jednosměrné - pravé, levé / 5 velikostí: ( Ø18/Ø30/Ø40/Ø50/Ø60 ) / 3 velikosti: čtverec ( □30/□40/□50 ) / Pohon: Trapézový šroub

    Jednotrubková lineární jednotka ILS-R/V - Typ: ILS - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) ... verze ILSR - 3 velikosti: čtverec (□30/□40/□50) ... verze ILSV - Pohon: trapézový šroub (pravé nebo levé provedení) - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILS/R/30/1/1/298/100-V1 (viz.nomenklatura níže)

    ... Learn More

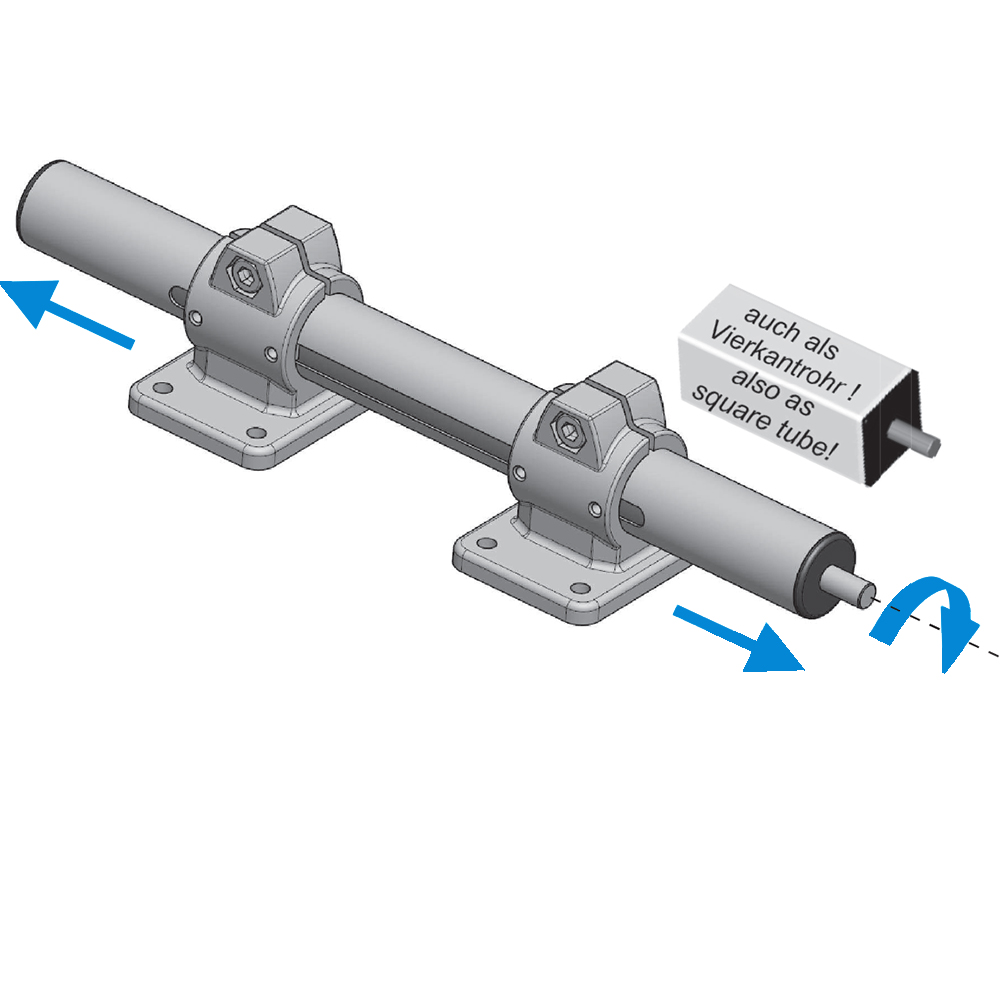

  • Obousměrná jednotka ILS-R/V
    Provedení: Obousměrné - pravo-levé / 5 velikostí: ( Ø18/Ø30/Ø40/Ø50/Ø60 ) / 3 velikosti: čtverec ( □30/□40/□50 ) / Pohon: Trapézový šroub

    Oboutrubková lineární jednotka ILS-R/V - Typ: ILS - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) ... verze ILSR - 3 velikosti: čtverec (□30/□40/□50) ... verze ILSV - Pohon: trapézový šroub (pravo-levé provedení) - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILS/R/30/5/1/448/100-V1 (viz.nomenklatura níže)

    ... Learn More

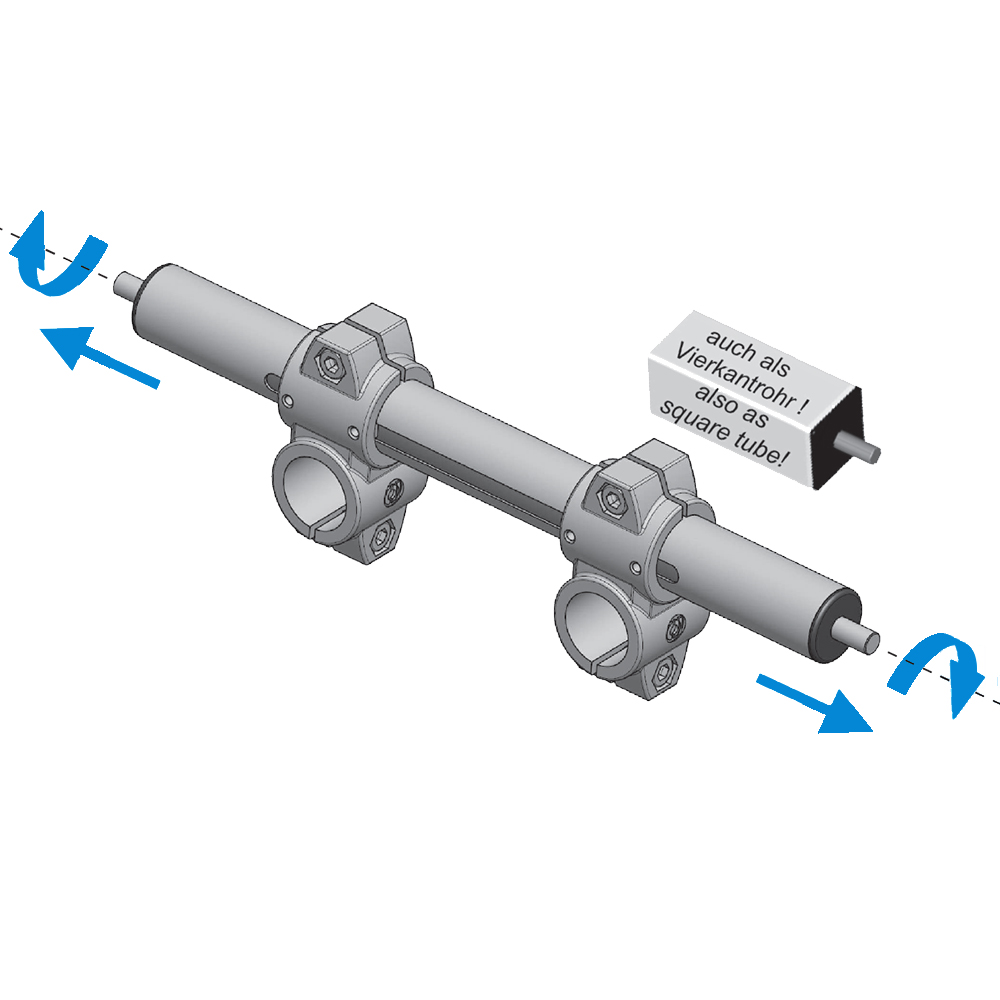

  • Nezávislá jednotka ILS-R/V
    Provedení: Asynchronní - pravé, levé / 5 velikostí: ( Ø18/Ø30/Ø40/Ø50/Ø60 ) / 3 velikosti: čtverec ( □30/□40/□50 ) / Pohon: Trapézový šroub

    Jednotrubková lineární jednotka ILS-R/V - Typ: ILS - 5 velikostí (Ø18 / Ø30 / Ø40 / Ø50 / Ø60) ... verze ILSR - 3 velikosti: čtverec (□30/□40/□50) ... verze ILSV - Pohon: trapézový šroub (pravé, levé provedení) - Vodící trubky ve standardu chromované / nerezové provedení na vyžádání Příklad objednání: ILS/R/30/7/1/448/100-V1 (viz.nomenklatura níže)
