Miniaturní hliníkové konstrukční prvky
Jednoduché a flexibilní spojení - Konstrukční miniaturní trubkový systém spojek a příslušenství - Univerzální stavebnice pro výrobce strojů a jednoúčelových zařízení

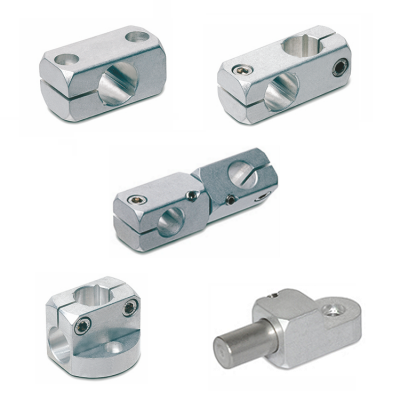

Hliníkové miniaturní spojky jsou univerzální konstrukční prvky v rozsahu průměrů 8–20 mm pro kruhové profily a 8–16 mm pro čtvercové profily. Používají se nejen k nastavení polohy senzorů, snímačů ... , ale díky své variabilitě nabízejí jednoduché a elegantní řešení při konstrukci strojů a zařízení. Tyto přesné díly vyrobené z vysoce pevného hliníku zaručují extrémně vysokou stabilitu upnutí i při silných vibracích. Upínání je do značné míry nezávislé na teplotních a okolních vlivech, takže není nutné žádné seřizování. V případě mimořádně vysokých požadavků na stabilitu lze použít čtvercové profily, které nabízejí vysokou torzní tuhost.
-
Základna FFM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- FFM (typ miniaturního prvku)
- R12 (průměr d1)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Křížová spojka KNM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- KNM (typ miniaturního prvku)
- R12 (průměr d1)
- R12 (průměr d2)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Křížová otočná spojka KNMV
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- KNMV (typ miniaturního prvku)
- R10 (průměr d1)
- R10 (průměr d2)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
T spojka WIM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- WIM (typ miniaturního prvku)
- R12 (průměr d1)
- R12 (průměr d2)
- W / A (typ)
- G / S (povrchová úprava)
A... s dírou
W... s čepem
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Spojka KHM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- KHM (typ miniaturního prvku)
- R12 (průměr d1)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Spojka AKM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- AKM (typ miniaturního prvku)
- R12 (průměr d1)
- M6 (průměr d2)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Otočná spojka LKQ
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- LKQ (typ miniaturního prvku)
- R12 (průměr d1)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Otočná spojka LKP
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- LKP (typ miniaturního prvku)
- R12 (průměr d1)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Otočná T spojka LAM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
Příklad značení:
- LAM (typ miniaturního prvku)
- R12 (průměr d1)
- A / W (typ)
- G / S (povrchová úprava)
A... s dírou
W... s čepem
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Otočná spojka ALKM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 5 / 6 / 8 / 10 / 12
Příklad značení:
- ALKM (typ miniaturního prvku)
- M6 (průměr d1)
- 20 (k)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Paralelní spojka PKM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 8 / 10 / 12 / 15 / 16 / 20
- Rozměr čtvercového průřezu (s)
... 8 / 10 / 12 / 16
Příklad značení:
- PKM (typ miniaturního prvku)
- R12 (průměr d1)
- R12 (průměr d2)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Otočná základna FUM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d2)
... 4 / 5 / 6
Příklad značení:
- FUM (typ miniaturního prvku)
- M6 (průměr d2)
- 20 (k)
- G / S (povrchová úprava)
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Otočná spojka VKM
- Materiál: GK - AlSi12
- Průměr kruhového průřezu (d1)
... 28 / 32 / 36 / 46
Příklad značení:
- VKM (typ miniaturního prvku)
- 32 (průměr d1)
- 10 (průměr d2)
- A / B (provedení)
- G / S (povrchová úprava)
A ... se šroubem
B ... s ovládací pákou
G ... bez povrchové úpravy (matný)
S ... s povrchovou úpravou (černý elox)
... Learn More
-
Základna FLM
- Materiál: ocel
Příklad značení: FLM-12-39
- FLM (typ miniaturního příslušenství)
- 12 (průměr d1)
- 39 (l1)
... Learn More
