EIG PARALLEL | 2-Finger

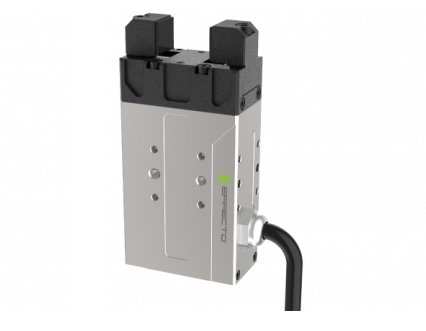

EIG je elektrické dvouprsté paralelní chapadlo, které je vybaveno dvěma symetricky paralelními prsty.

Výhody:

Kompaktní velikost.

Štíhlé obdélníkové tělo s pěti montážními pozicemi pro flexibilní montáž.

Ovládání úchopu: nastavení síly a polohy.

Rychlá doba otevření/zavření s nastavením rychlosti.

Zpětná vazba uchopení a detekce dílu: stav uchopovače lze odečíst v PLC/řídicí jednotce a vizualizovat na jednotce prostřednictvím LED diod.

Více komunikačních režimů: chapadlo podporuje protokol Modbus RTU a řízení v režimu IO. Další protokoly, jako je USB a ETHERNET, lze implementovat prostřednictvím převodníku protokolů.

Ovládání chapadla prostřednictvím vestavěného ovladače.

Blokovací mechanismus brzdy na vyžádání.

Základní přehled

Model	Zdvih na čelist	Uchopovací síla na čelist	Celková uchopovací síla	Doba otevření/zavření	Nominální proud	Maximální proud	IP třída ochrany	Opakovatelná přesnost	Doporučená m břemene	Hmotnost
Model	(mm)	(N)	(N)	(s)	(A)	(A)	IP třída ochrany	(mm)	(kg)	(kg)
EIG2-06002	6	0,8 - 2	1,6 - 4	0,2 / 0,2	0,20	0,50	IP 40	± 0,02	0,05	0,15
EIG2-07008	7	2 - 8	4 - 16	0,2 / 0,2	0,40	0,70	IP 40	± 0,02	0,10	0,40
EIG2-13005	13	0,8 - 5	1,6 - 10	0,2 / 0,2	0,40	0,40	IP 40	± 0,02	0,10	0,40
EIG2-13015	13	6 - 15	12 - 30	0,4 / 0,4	0,25	0,50	IP 40	± 0,02	0,25	0,33
EIG2-13050	13	15 - 50	30 - 100	0,3 / 0,3	0,25	0,50	IP 40	± 0,02	1,00	0,40
EIG2-13100	13	30 - 100	60 - 200	0,5 / 0,5	0,30	1,20	IP 40	± 0,02	2,00	0,55
EIG2-40140	40	40 - 140	80 - 280	0,7 / 0,7	0,50	1,20	IP 54	± 0,03	3,00	1,00
EIG2-40400	40	140 - 400	280 - 800	1,0 / 1,1	1,00	3,00	IP 40	± 0,02	8,00	2,40

Pozn.

Komunikační rozhraní:

Standardní: Modbus RTU (RS485), Digitální I/O
Volitelně: Modbus (Modus Modus), Modus (Modus) (Modus) (Modus (Modus)): TCP/IP, USB2.0, CAN2.0A, PROFINET, EtherCAT.

Jmenovité napětí 24 V DC ± 10 %

Okolní teplota 0 - 40 °C, < 85 % relativní vlhkosti vzduchu

Emise hluku (akustický tlak) ≤ 50 dB(A) v každém směru
