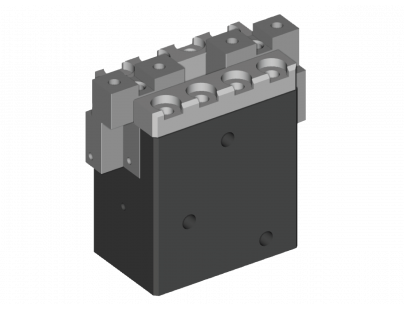

LGE | 2-Finger
LGE je malé dvouprsté paralelní chapadlo s vysokou spolehlivostí a dlouhou životností, vhodné pro manipulaci s komponenty o nízké hmotnosti.
Výhody:
Vysoká energetická hustota.
Vysoký zdvih na čelist.
Robustní T-drážka se šrouby z kalené oceli pro efektivní vedení čelistí, přesnou manipulaci a snadnou údržbu.
Kompaktní rozměry pro minimální zásah do prostorově náročných aplikací.
Oválný píst maximalizuje uchopovací síly.
Montáž ve dvou směrech šroubů pro všestrannou a flexibilní integraci.
Přívod vzduchu pomocí přímého připojení bez hadic nebo šroubových připojení šroubení.
Základní přehled
| Model | Zdvih na čelist | Spotřeba vzduchu na dvojzdvih | Uzavírací síla na čelist | Otevírací síla na čelist |
Celková uzavírací síla |
Celková otevírací síla | Doporučená m břemene | Hmotnost | Opakovatelná přesnost |
| (mm) | (cm3) | (N) | (N) | (N) | (N) | (kg) | (kg) | (mm) | |
| LGE 30 | 3 | 1,2 | 51 | 29 | 102 | 58 | 0,51 | 0,11 | ± 0,05 |
| LGE 35 | 4 | 2,5 | 78 | 57 | 156 | 114 | 0,78 | 0,14 | ± 0,05 |
| LGE45 | 6 | 5,0 | 104 | 74 | 208 | 148 | 1,04 | 0,24 | ± 0,05 |
Pozn. Provozní tlak 3 - 6 barů
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru
Příslušenství
MOŽNOSTI UCHOPOVAČŮ
✓ = standardní
● = na vyžádání
✗ = neuplatňuje se
SPRING
| Otevírací/zavírací bezpečnostní zařízení s pružinou |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ● | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
MAGNETIC SWITCHES
| Integrovaná ovládací poloha s magnetickými spínači |
|||||||||
| Model | FOH / FOV | F2H / F2V | TOH / TOV | T2H / T2V | T3PH | DSL1C | BMF307 | MZ | |
| Obrázek | |||||||||
 |
HPG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ● |
| QPG | ● | ● | ● | ● | ● | ● | ● | ✗ | |
| OPE | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| LGE | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPL | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OPH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| QPGB | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG-A | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OF | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| VRG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| GPAL/X-RAY-S | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
PROXIMITY SWITCHES
| Ovládání polohy pomocí bezdotykových spínačů |
||||||
| Model | SM5 | S6.5 | SM8 | SM12 | SM18 | |
| Obrázek | ||||||
 |
HPG | ✗ | ✗ | ● | ✗ | ✗ |
| QPG | ● | ✗ | ● | ✗ | ✗ | |
| OPE | ✗ | ✗ | ● | ✗ | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LGE | ✗ | ● | ✗ | ✗ | ✗ | |
| OPL | ● | ✗ | ✗ | ✗ | ✗ | |
| OPH | ✗ | ✗ | ● | ✗ | ✗ | |
| QPGB | ✗ | ✗ | ● | ✗ | ✗ | |
| OG-A | ✗ | ✗ | ● | ✗ | ✗ | |
| OG | ● | ✗ | ● | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OF | ✗ | ✗ | ● | ✗ | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| VRG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| GPAL/X-RAY-S | ✗ | ● | ✗ | ● | ● | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ |
PRESSURIZATION
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ● | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
AXIAL FEED
| Axiální posuv |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ✓ | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✓ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✓ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✓ | |
| OPRING | ✓ |
COMPLIANCE PRESSER
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✗ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ✗ | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
