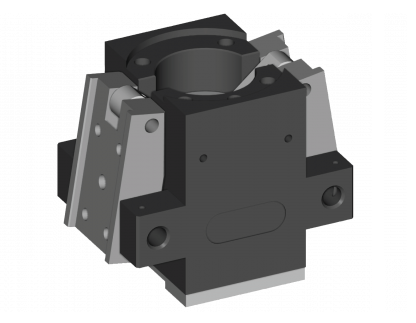

OG | 2-Finger
OG2 je dvouprsté kloubové chapadlo s vysokou uchopovací silou a nevratným mechanismem, vhodné pro těžké průmyslové aplikace.
Výhody:
Vysoká energetická hustota.
Schopnost uchopit díly v režimu otevírání a zavírání.
Hnací mechanismus vedený podél celého zdvihu, který zajišťuje vysokou stabilitu a přesnost.
Velká plocha pro upevnění prstů zaručující mimořádně bezpečné upnutí obrobku.
Kloubový mechanismus zajišťuje nevratné uchopení v otevírací a zavírací poloze - i bez tlaku vzduchu.
Přívod vzduchu pomocí šroubové přípojky.
Základní přehled
| Model | Zdvih na čelist | Spotřeba vzduchu na dvojzdvih | Otevírací moment na čelist |
Celková uzavírací síla |
Doporučená m břemene | Hmotnost | Opakovatelná přesnost |
| (º) | (cm3) | (Nm) | (Nm) | (kg) | (kg) | (mm) | |
| OG 510 | 7,5 | 2,7 | 6,5 | 13 | 0,31 | 0,17 | ± 0,05 |
| OG 530 | 7,5 | 5,0 | 13 | 26 | 0,62 | 0,28 | ± 0,05 |
| OG 550-7.5° | 7,5 | 11,5 | 30 | 60 | 1,43 | 0,63 | ± 0,05 |
| OG 550-12.5° | 12,5 | 16,5 | 30 | 60 | 1,43 | 0,72 | ± 0,05 |
| OG 565 | 7,5 | 26,0 | 48 | 96 | 2,29 | 1,20 | ± 0,05 |
| OG 570-8.5° | 8,5 | 48,5 | 105 | 210 | 5,00 | 2,55 | ± 0,05 |
| OG 570-12.5° | 12,5 | 65,0 | 105 | 210 | 5,00 | 2,72 | ± 0,05 |
| OG 575-8° | 8 | 195,0 | 440 | 880 | 20,95 | 6,50 | ± 0,05 |
Pozn. Provozní tlak 2 - 8 barů
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru
Příslušenství
MOŽNOSTI UCHOPOVAČŮ
✓ = standardní
● = na vyžádání
✗ = neuplatňuje se
SPRING
| Otevírací/zavírací bezpečnostní zařízení s pružinou |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ● | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
MAGNETIC SWITCHES
| Integrovaná ovládací poloha s magnetickými spínači |
|||||||||
| Model | FOH / FOV | F2H / F2V | TOH / TOV | T2H / T2V | T3PH | DSL1C | BMF307 | MZ | |
| Obrázek | |||||||||
 |
HPG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ● |
| QPG | ● | ● | ● | ● | ● | ● | ● | ✗ | |
| OPE | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| LGE | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPL | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OPH | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| QPGB | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG-A | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| OG | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ● | ● | ✗ | ● | ✗ | |
| OF | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| VRG | ✗ | ✗ | ● | ● | ● | ● | ● | ✗ | |
| GPAL/X-RAY-S | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ | ✗ |
PROXIMITY SWITCHES
| Ovládání polohy pomocí bezdotykových spínačů |
||||||
| Model | SM5 | S6.5 | SM8 | SM12 | SM18 | |
| Obrázek | ||||||
 |
HPG | ✗ | ✗ | ● | ✗ | ✗ |
| QPG | ● | ✗ | ● | ✗ | ✗ | |
| OPE | ✗ | ✗ | ● | ✗ | ✗ | |
| MOP | ✗ | ✗ | ✗ | ✗ | ✗ | |
| QPG-TECH | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LGE | ✗ | ● | ✗ | ✗ | ✗ | |
| OPL | ● | ✗ | ✗ | ✗ | ✗ | |
| OPH | ✗ | ✗ | ● | ✗ | ✗ | |
| QPGB | ✗ | ✗ | ● | ✗ | ✗ | |
| OG-A | ✗ | ✗ | ● | ✗ | ✗ | |
| OG | ● | ✗ | ● | ✗ | ✗ | |
| OLE | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OF | ✗ | ✗ | ● | ✗ | ✗ | |
| FRC | ✗ | ✗ | ✗ | ✗ | ✗ | |
| LPG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| VRG | ✗ | ✗ | ✗ | ✗ | ✗ | |
| GPAL/X-RAY-S | ✗ | ● | ✗ | ● | ● | |
| MP-SWIVEL | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-E | ✗ | ✗ | ✗ | ✗ | ✗ | |
| BLQ-I | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPT | ✗ | ✗ | ✗ | ✗ | ✗ | |
| OPRING | ✗ | ✗ | ✗ | ✗ | ✗ |
PRESSURIZATION
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ● | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
AXIAL FEED
| Axiální posuv |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ✓ |
| QPG | ✓ | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✓ | |
| LGE | ● | |
| OPL | ✗ | |
| OPH | ● | |
| QPGB | ✓ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✓ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✓ | |
| MP-SWIVEL | ✓ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✓ | |
| OPRING | ✓ |
COMPLIANCE PRESSER
| Tlakování |
||
| Model | Možnosti | |
| Obrázek | ||
 |
HPG | ● |
| QPG | ● | |
| OPE | ● | |
| MOP | ✗ | |
| QPG-TECH | ✗ | |
| LGE | ✗ | |
| OPL | ✗ | |
| OPH | ✗ | |
| QPGB | ✗ | |
| OG-A | ✗ | |
| OG | ✗ | |
| OLE | ✗ | |
| OF | ✗ | |
| FRC | ✗ | |
| LPG | ✗ | |
| VRG | ✗ | |
| GPAL/X-RAY-S | ✗ | |
| MP-SWIVEL | ✗ | |
| BLQ-E | ✗ | |
| BLQ-I | ✗ | |
| OPT | ✗ | |
| OPRING | ✗ |
