PM

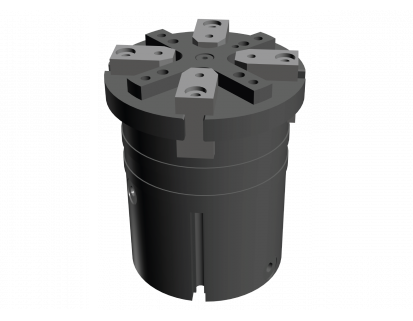

PM jsou inovativní víceprsté chapadla pro manipulaci a montáž O-kroužků.



Výhody:

Snmek obrazovky 2023 03 02 v12.42.55Jsou speciálně navrženy s nezávislým zařízením, které těsnění roztahuje, a s dalším, které ho následně vysouvá pro montáž.

Snmek obrazovky 2023 03 02 v12.42.55Možnost montáže obzvláště silných těsnění a jejich umístění do míst, která jsou vzdálena od konců skříně.

Snmek obrazovky 2023 03 02 v12.42.55Nastavitelný zdvih vhodný pro různé velikosti O-kroužků.

Snmek obrazovky 2023 03 02 v12.42.55Robustní lehké pouzdro z hliníkové slitiny s tvrdou povrchovou úpravou.


Základní přehled

Model Počet čelistí Zdvih čelisti
Zdvih ejektoru
Otevírací síla na čelist Síla ejektoru
Hmotnost Opakovatelná přesnost
(mm) (mm) (N) (N) (kg) (mm)
PM 06 4 1,85 - 5,00 5,0 158 570 1,00 ± 0,05
PM 06-3 6 1,75 - 8,00 7,5 158 570 1,30 ± 0,05
PM 06-4 6 8,00 7,5 158 570 1,20 ± 0,05



Pozn. Provozní tlak 4 - 8 barů

Okolní teplota 5 - 60 °C

Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru




Effecto Logo

Příslušenství

MOŽNOSTI UCHOPOVAČŮ


 = standardní

 = na vyžádání

 = neuplatňuje se


SPRING

Otevírací/zavírací bezpečnostní zařízení s pružinou

Model Možnosti
Obrázek
SPRING3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

MAGNETIC SWITCHES

Integrovaná ovládací poloha s magnetickými spínači

Model FOH / FOV F2H / F2V TOH / TOV T2H / T2V T3PH DSL1C BMF307 MZ
Obrázek
MAGNETIC SWI3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

PROXIMITY SWITCHES

Ovládání polohy pomocí bezdotykových spínačů

Model SM5 S6.5 SM8 SM12 SM18
Obrázek
PROXIMITY SWI3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

PRESSURIZATION

Tlakování

Model Možnosti
Obrázek
PRESS3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

AXIAL FEED

Axiální posuv

Model Možnosti
Obrázek
AXIAL FEED3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING

COMPLIANCE PRESSER

Tlakování

Model Možnosti
Obrázek
COMP PRESS3 HPG
QPG
OPE
MOP
QPG-TECH
LGE
OPL
OPH
QPGB
OG-A
OG
OLE
OF
FRC
LPG
VRG
GPAL/X-RAY-S
MP-SWIVEL
BLQ-E
BLQ-I
OPT
OPRING
Modely
