QPGB | 3-Finger

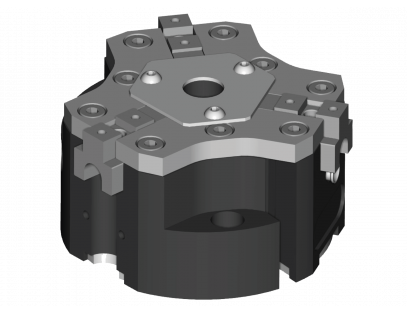

QPGB je univerzální tříprsté centrické chapadlo s dutým středem, které se vyznačuje vysokou spolehlivostí a dlouhou životností a je vhodné pro aplikace, které vyžadují středový otvor (např. pro posuv obrobku, speciální senzorové systémy nebo systémy optického rozpoznávání).
Výhody:
Robustní lehké pouzdro z hliníkové slitiny s tvrdou povrchovou úpravou.
Robustní T-drážka se šroubovicemi z kalené oceli pro účinné vedení čelistí, přesnou manipulaci a snadnou údržbu.
Centrální průchozí otvor, který lze použít pro průchod přívodních hadic a inženýrských sítí.
Montáž z jedné strany ve dvou směrech šroubování pro všestrannou a flexibilní integraci.
Integrované permanentní magnety pro přímé sledování pohybu pístu.
Drážky pro montáž a umístění snímačů magnetického pole.
Přívod vzduchu prostřednictvím přímých připojení bez hadic nebo šroubových připojení.
Základní přehled
| Model | Zdvih na čelist | Průměr otvoru | Spotřeba vzduchu na dvojzdvih | Uzavírací síla na čelist | Otevírací síla na čelist |
Celková uzavírací síla |
Celková otevírací síla | Doporučená m břemene | Hmotnost | Opakovatelná přesnost |
| (mm) | (mm) | (cm3) | (N) | (N) | (N) | (N) | (kg) | (kg) | (mm) | |
| QPGB 307 K | 4 | 11 | 13,5 | 165 | 195 | 495 | 585 | 2,48 | 0,50 | ± 0,01 |
| QPGB 309 | 6 | 12 | 28,5 | 230 | 265 | 690 | 795 | 3,45 | 0,85 | ± 0,01 |
| QPGB 309 S | 3 | 12 | 28,5 | 455 | 530 | 1365 | 1590 | 6,83 | 0,85 | ± 0,01 |
| QPGB 311 | 8 | 20 | 66,0 | 385 | 452 | 1155 | 1356 | 5,78 | 1,30 | ± 0,01 |
| QPGB 311 S | 4 | 20 | 66,0 | 770 | 905 | 2310 | 2715 | 11,55 | 1,30 | ± 0,01 |
| QPGB 313 | 10 | 25 | 130,0 | 610 | 716 | 1830 | 2148 | 9,15 | 2,00 | ± 0,01 |
| QPGB 313 S | 5 | 25 | 130,0 | 1200 | 1415 | 3600 | 4245 | 18,00 | 2,00 | ± 0,01 |
Pozn. Provozní tlak 2 - 8 barů
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru
