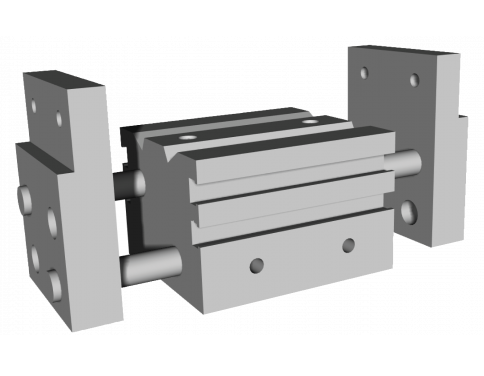

VRG | 2-Finger
VRG je dvouprstý paralelní chapadlo s dlouhým zdvihem pro lehčí aplikace.
Výhody:
Kompaktní konstrukce a široký rozsah zdvihů.
Dvoupístová konstrukce se synchronizací prstů pomocí ozubeného mechanismu.
Všechny hřídele jsou vybaveny samomaznými ložisky.
Kruhový vodicí systém s dlouhým zdvihem chráněný před nečistotami a úlomky.
Boční montáž prstů.
Drážky pro montáž a umístění snímačů magnetického pole.
Přívod vzduchu pomocí šroubových přípojek.
Základní přehled
| Model | Zdvih na čelist | Spotřeba vzduchu na dvojzdvih | Uzavírací síla na čelist | Otevírací síla na čelist |
Celková uzavírací síla |
Celková otevírací síla | Doporučená m břemene | Hmotnost | Opakovatelná přesnost |
| (mm) | (cm3) | (N) | (N) | (N) | (N) | (kg) | (kg) | (mm) | |
| VRG 16-30 | 15 | 9,1 | 60 | 60 | 120 | 120 | 0,60 | 0,59 | ± 0,01 |
| VRG 16-60 | 30 | 18,2 | 60 | 60 | 120 | 120 | 0,60 | 0,80 | ± 0,01 |
| VRG 16-80 | 40 | 24,2 | 60 | 60 | 120 | 120 | 0,60 | 0,94 | ± 0,01 |
| VRG 20-40 | 20 | 17,6 | 100 | 100 | 200 | 200 | 1,00 | 1,03 | ± 0,01 |
| VRG 20-80 | 40 | 35,2 | 100 | 100 | 200 | 200 | 1,00 | 1,50 | ± 0,01 |
| VRG 20-100 | 50 | 44,0 | 100 | 100 | 200 | 200 | 1,00 | 1,69 | ± 0,01 |
| VRG 25-50 | 25 | 38,0 | 170 | 170 | 340 | 340 | 1,70 | 1,69 | ± 0,01 |
| VRG 25-100 | 50 | 76,0 | 170 | 170 | 340 | 340 | 1,70 | 2,56 | ± 0,01 |
| VRG 25-120 | 60 | 91,2 | 170 | 170 | 340 | 340 | 1,70 | 2,78 | ± 0,01 |
| VRG 32-70 | 35 | 84,5 | 300 | 300 | 600 | 600 | 3,00 | 2,91 | ± 0,01 |
| VRG 32-120 | 60 | 145,0 | 300 | 300 | 600 | 600 | 3,00 | 3,82 | ± 0,01 |
| VRG 32-160 | 80 | 193,0 | 300 | 300 | 600 | 600 | 3,00 | 4,66 | ± 0,01 |
Pozn. Provozní tlak 1 - 6 barů
Okolní teplota 5 - 60 °C
Emise hluku (akustický tlak) ≤ 70 db (A) v každém směru
