SHS systém manuální výměny   |   Inovace a kvalita přímo pro Vás

Popis produktu:

Systém SHS je vybaven integrovanými pneumatickými průchodkami, elektrické průchodky jsou volitelné. Konektor se skládá z válcového šroubu, který zajišťuje horní a dolní sestavu. Zavřením páky k uzamčení se obě sestavy spojí. Na horní sestavu (strana robota) i na spodní sestavu (strana nástroje) lze nainstalovat středicí kroužek, který zajišťuje správné vyrovnání nástrojů s ramenem robota.

  • Rozhraní podle DIN EN ISO 9409-1
  • Vysoká opakovatelnost < 0,02 mm
  • Odolává vysokému zatížení
  • Ovládání bez použití nářadí díky integrované ovládací páce
  • Intuitivní ovládání: lze uvolnit a zavřít jednou rukou
  • Rychle dostupný
  • Lehký vyrobený z vysoce pevného hliníku, eloxovaný
  • Integrovaná montážní plocha pro průchod energie
  • Pojistný čep zajišťuje ruční páku proti nechtěnému uvolnění
  • Jednoduché, rychlé a intuitivní ovládání
  • Odolný – více než 5000 změn aplikace bez ztráty opakovatelnosti

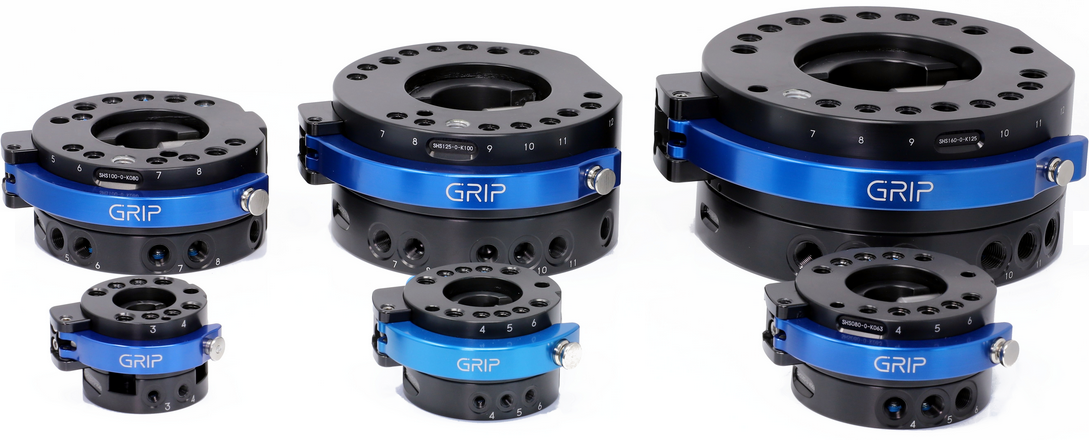

shs dolni

Technická data
Velikost
 Základní rozměry
 Provedení* Hmotnost (kg)
 Maximální doporučené zatížení (kg) Příslušenství
Ø x výška (mm)
 SEK
SHS 050 50 x 39
 SHS050 0,20 12 ✓
SHS 063 63 x 42,5
 SHS063 0,37 24 ✓
SHS 080 80 x 46,5 SHS080 0,65 28 ✓
SHS 100 100 x 48 SHS100 0,98 34 ✓
SHS 125 125 x 66 SHS125 2,05 55 ✓
SHS 160 160 x 78 SHS160 3,87 68 ✓



* Materiálové provedení:

   SHSxxx ... hliníková slitina / eloxovaný povrch  |  např.SHS050
