SHW-P systém manuální výměny   |   Rychle - Intuitivně - Jedním pohybem - Bezpečně

Popis produktu:

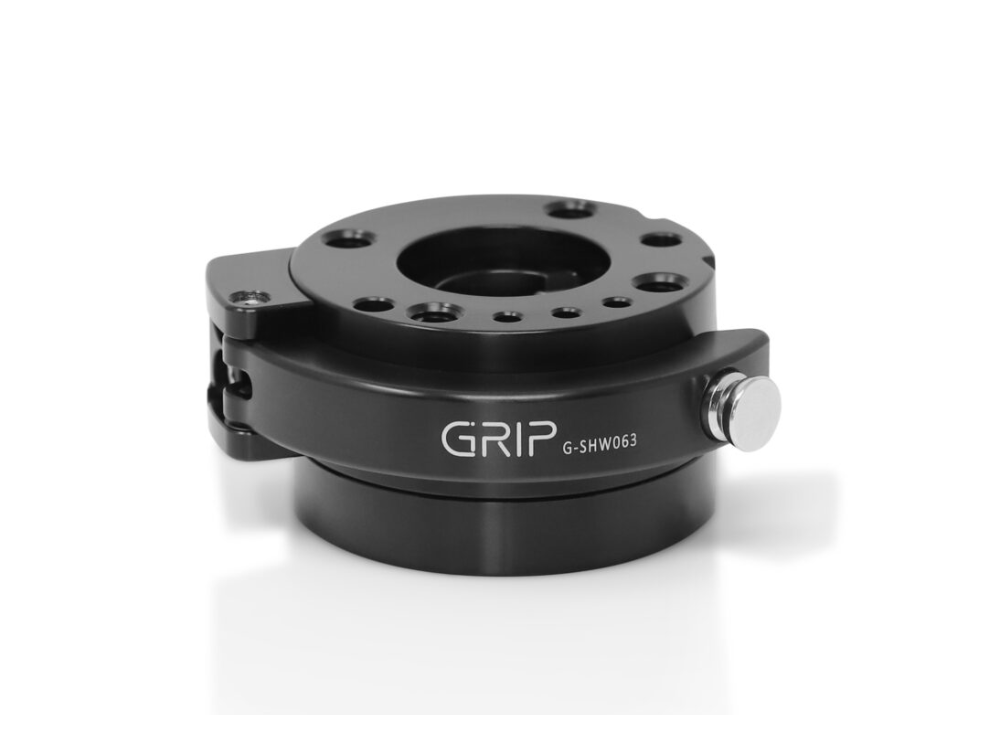

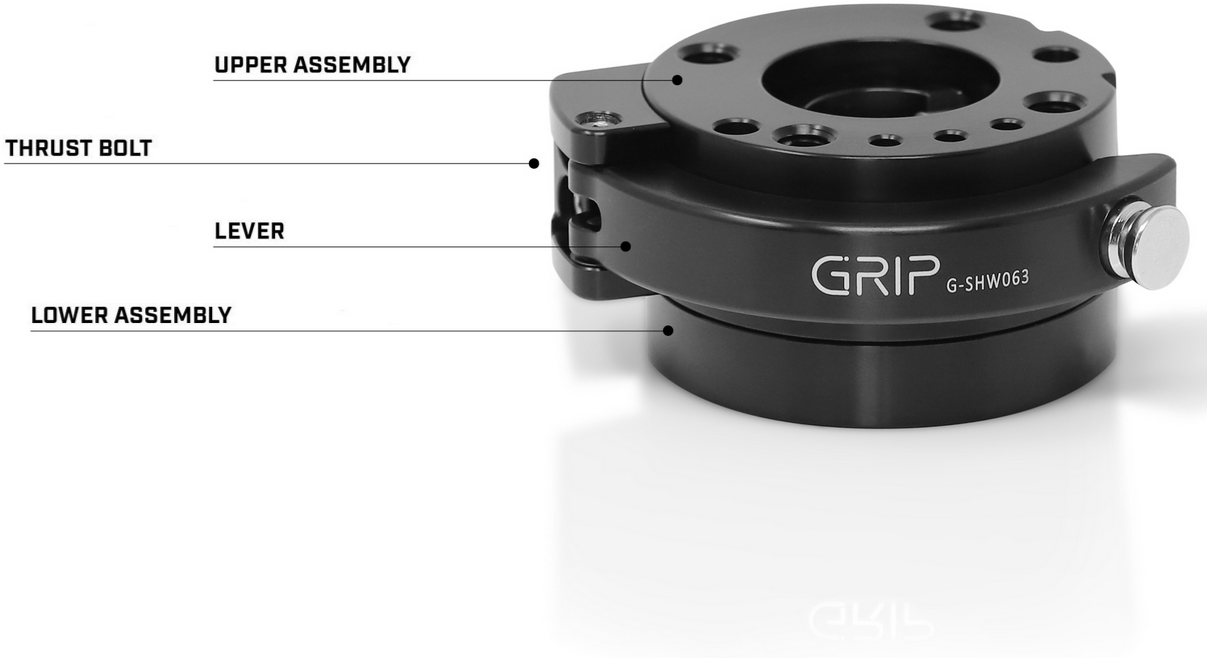

SHW-P Connector je systém manuální výměny nástrojů s optimalizovaným blokovacím mechanismem a integrovanými průchodkami pro přívod vzduchu. Konektor se skládá z válcového šroubu, který zajišťuje horní a dolní sestavu. Středicí kotouč lze nainstalovat jak na horní sestavu (strana robota), tak na spodní sestavu (strana nástroje) robota a zajišťuje správné vyrovnání nástrojů s ramenem robota.

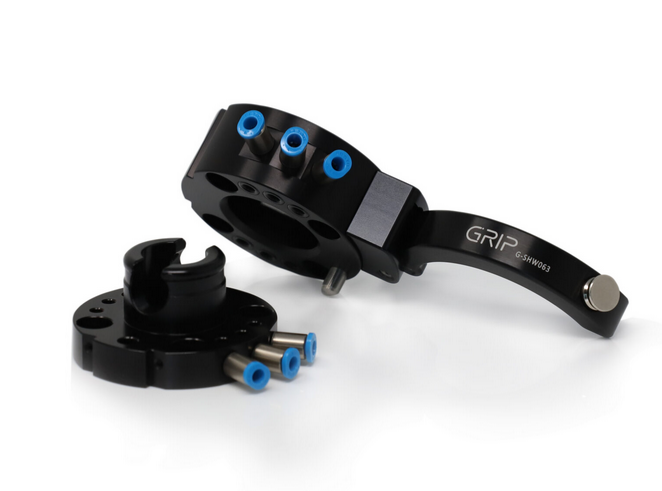

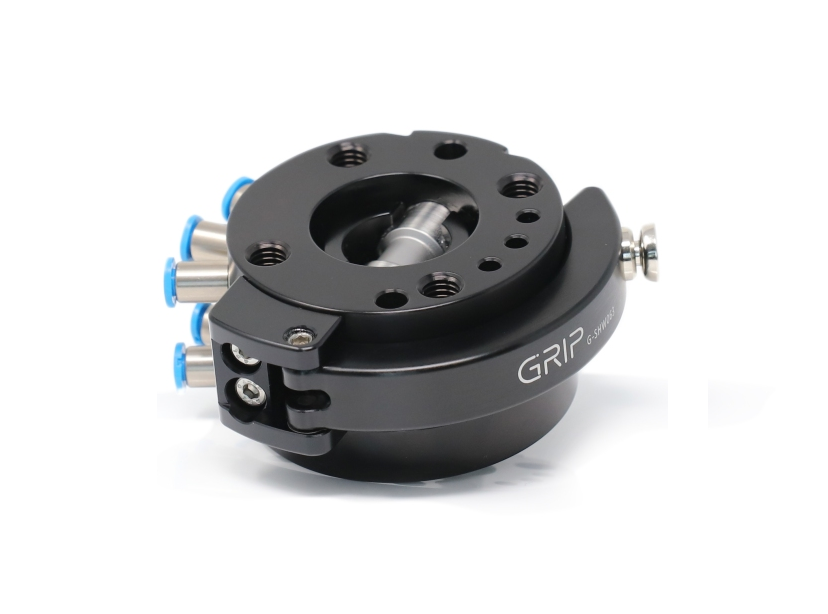

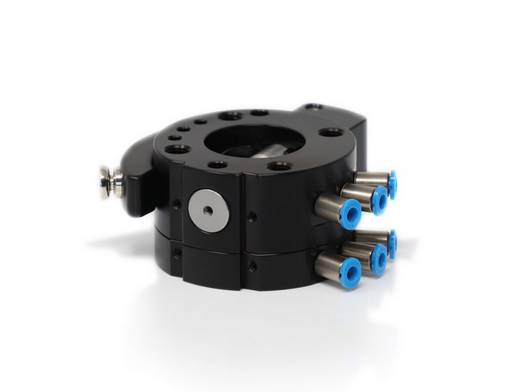

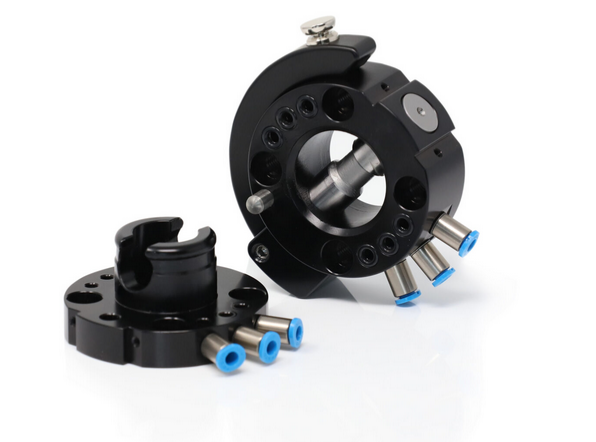

  • Integrované pneumatické průchodky
  • Rozhraní podle normy DIN EN ISO 9409-1.
  • Vysoká opakovatelnost < 0,02 mm
  • Trvanlivost - více než 5000 aplikačních změn bez ztráty přesnosti
  • Odolává vysokým zatížením s nízkou vlastní hmotností
  • Bez nářadí díky integrované ovládací páce
  • Vylepšená ovládací páka s čistě sklopným pohybem
  • Intuitivní ovládání: lze uvolnit a zavřít jednou rukou
  • Lehký, vyrobený z vysoce pevného hliníku, eloxovaný
  • Integrovaná montážní plocha pro průchod energie
  • Pojistný kolík zajišťuje ruční páku proti nechtěnému uvolnění





















shw p

Technická data
Velikost
 Základní rozměry
 Provedení* Hmotnost (kg)
 Maximální doporučené zatížení (kg) Příslušenství
Ø x výška (mm)
 SEK
SHW063-P 63 x 38 SHW063-P 0,35 24 ✓
SHW080-P 80 x 45 SHW080-P 0,61 28 ✓
SHW100-P 100 x 47 SHW100-P 1,09 34 ✓
SHW125-P 125 x 50 SHW125-P 1,85 55 ✓
SHW160-P 160 x 70 SHW160-P 4,00 68 ✓



* Materiálové provedení:

   SHWxxx-P ... hliníková slitina / eloxovaný povrch  |  např.SHW050-P
