SWA systém manuální výměny   |   Rychle - Jednoduše - Bezpečně - 10.000 cyklů výměny

Popis produktu:

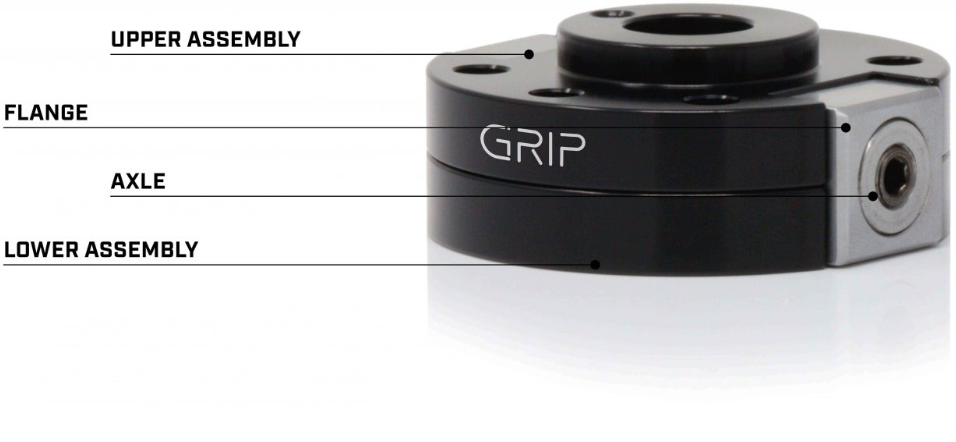

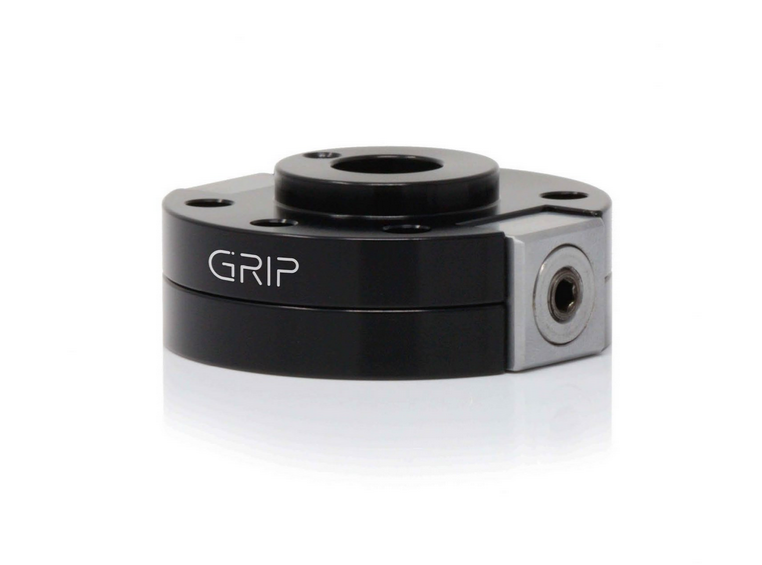

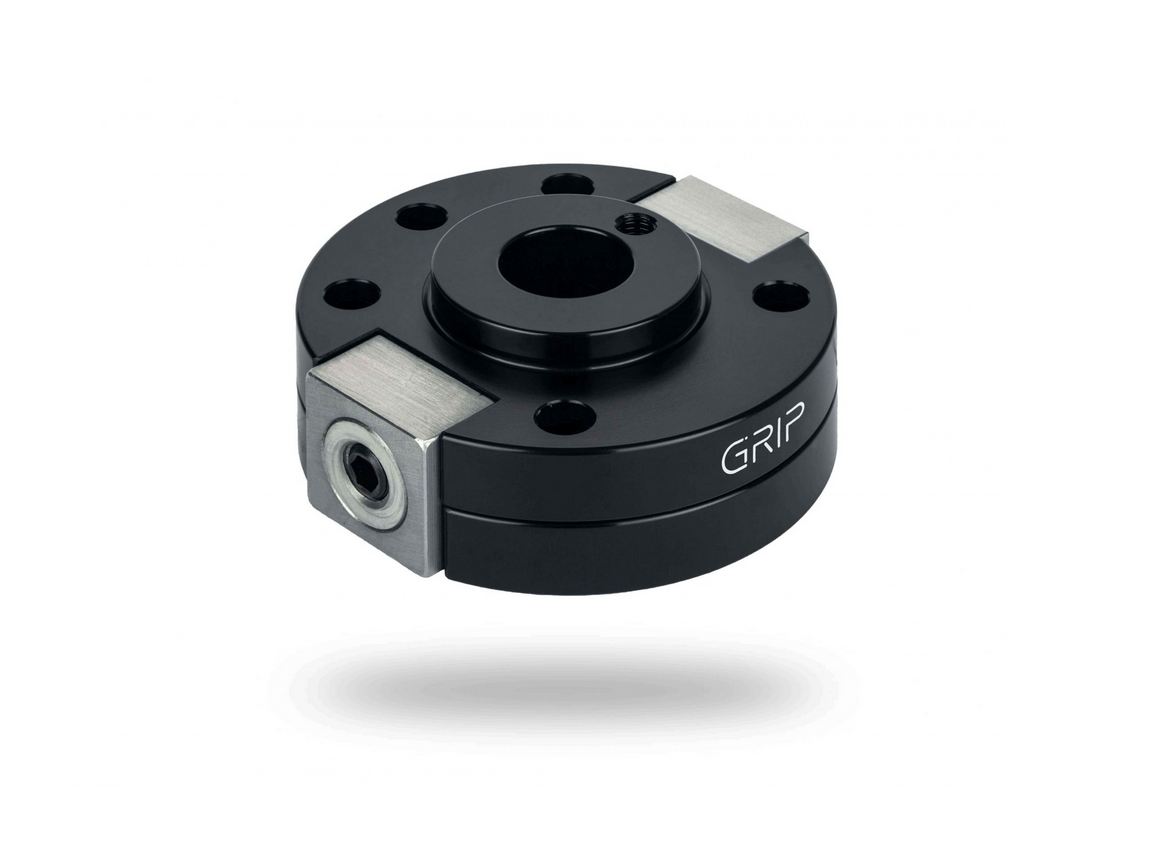

SWA systém je univerzální manuální Tool-Changer nástrojů s nízkou zástavbovou výškou vhodný pro aplikace s velmi malým prostorem. Příčný šroub upíná horní a spodní sestavu SWA dvěma klínovitými zajišťovacími přírubami a vytváří tvarové spojení bez jakékoli vůle.

  • Extrémně nízký profil
  • Snadné použití
  • Nízká hmotnost, vyrobeno z vysoce pevného hliníku, eloxováno
  • K dispozici v oceli, volitelně nitrované
  • Vysoká opakovatelnost < 0,02 mm
  • Odolný – více než 10 000 změn aplikace bez ztráty přesnosti
  • Rozhraní podle DIN EN ISO 9409-1













swa

Technická data
Velikost
 Základní rozměry
 Provedení* Hmotnost (kg)
 Maximální doporučené zatížení (kg) Příslušenství
Ø x výška (mm)
 MEK
SWA 050 50 x 20 SWA050 0,14 8 ✗
SWA 050 50 x 20 SWA050-N 0,30 9 ✗
SWA 063 63 x 20 SWA063 0,21 10 ✗
SWA 063 63 x 20 SWA063-N 0,50 12 ✗
SWA 080 80 x 20 SWA080 0,35 16 ✗
SWA 080 80 x 20 SWA080-N 0,75 18 ✗
SWA 100 100 x 30 SWA100 0,75 22 ✗
SWA 100 100 x 30 SWA100-N 1,70 25 ✗
SWA 125 125 x 30 SWA125 1,15 30 ✗
SWA 125 125 x 30 SWA125-N 2,60 35 ✗
SWA 160 160 x 40 SWA160 2,55 56 ✗
SWA 160 160 x 40 SWA160-N 5,50 62 ✗



* Materiálové provedení:

   SWAxxx ... hliníková slitina / eloxovaný povrch  |  např.SWA050

   SWAxxx-N ... ocel / nitridováno  |  např.SWA050-N
