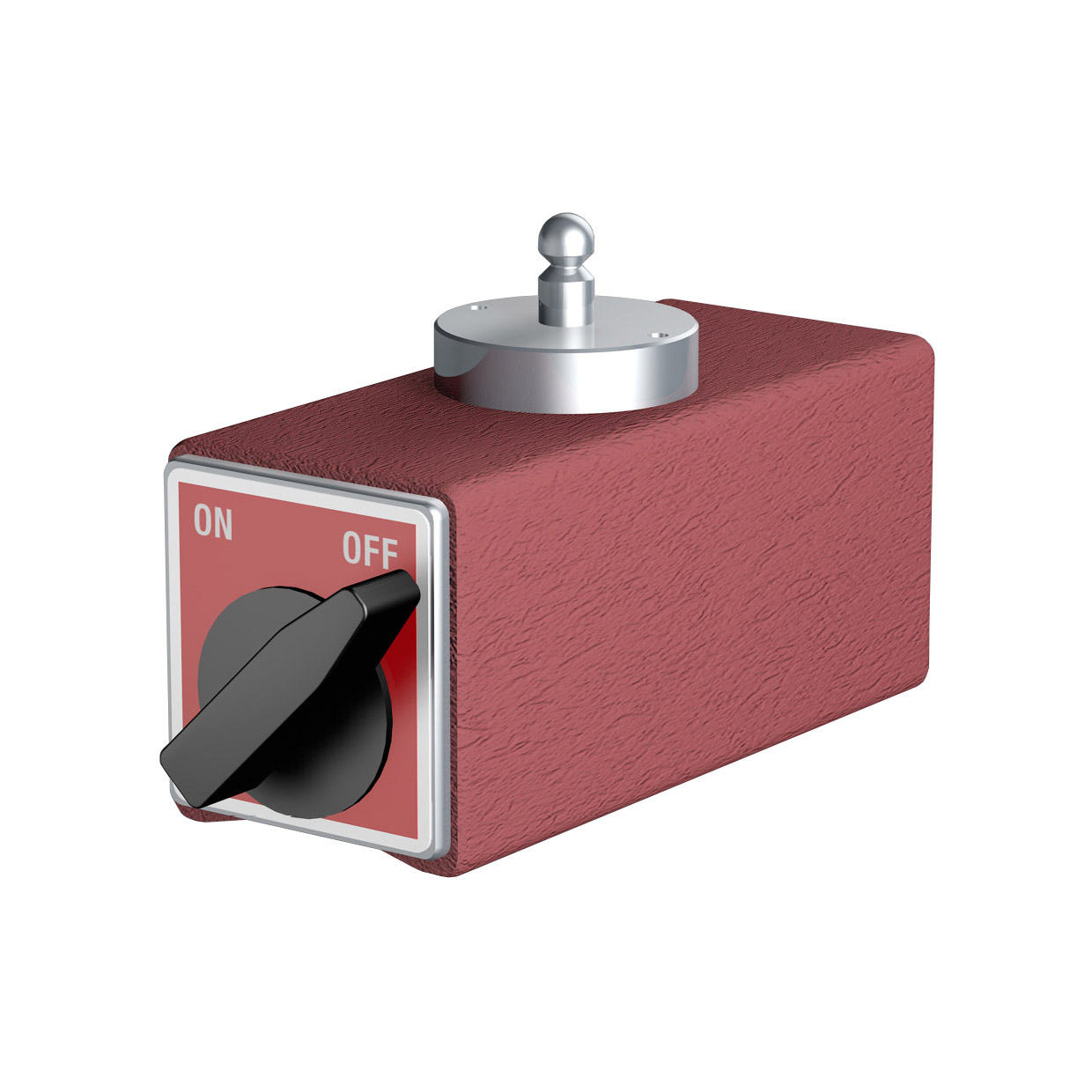

Magnet foot | Upínací systém PINTEC 800.019

Vlastnosti:
       přepínatelná magnetická patka s připojovacím kolíkem

Držná síla: 1 500 N

Hlavní rozměry: 120 x 50 x 55 (L x B x H / L x W x H)

Objednací kód: 800.019

Obecný popis:

Pomocí modulárního systému PINTEC lze snadno a rychle upevnit složitě tvarované obrobky. Pole čepů se optimálně přizpůsobí jakémukoli povrchu volného tvaru. Zkracují se tak seřizovací časy. Malá množství, prototypy nebo malé série tvarově složitých obrobků lze snadno a rychle upnout pomocí systému PINTEC. Nastavení a manipulace s tímto systémem je velmi jednoduchá a snadná, kdy je zaručena profesionalita při práci. PINTEC se používá v měřicí technice, laserovém a jehlovém značení nebo automatizační technice.

Systém PINTEC lze díky geometrii základního modulu nastavit velmi rychle jako optimální rozhraní. PINTEC lze namontovat na jakýkoli povrch/desku. Pro montáž musí být k dispozici pouze závity M6, M8, M10 nebo M12. Není zapotřebí žádná další deska s profilem T-drážky.

Modul PINTEC flexform se obecně musí udržovat bez nečistot. Kolíky modulu PINTEC flexform jsou samostatně odpružené a musí se udržovat čisté, aby zůstaly volně pohyblivé. Čepy systému se také nedoporučuje mazat olejem ani jiným přípravkem. Systém pintec a systém pintec mini jsou navzájem kompatibilní. Čepy systému jsou vyrobeny z nerezové oceli.

Tam, kde se dříve musely upínací přípravky stavět složitým, nákladným a časově náročným způsobem, je s pintecem okamžitě po ruce rychlý pomocník.


Postup upevnění:

Jeden modul pintec flexform může být zatížen až 80 kg (verze mini 30 kg), pokud je hmotnost aplikována na všechny kolíky. Obrobek se umístí na všechny čepy a přidrží se. Čepy se přizpůsobí obrysu obrobku. Křídlový šroub se utáhne, a tím se obrys kolíků zafixuje. Nyní lze obrobek uvolnit, pokud je ve stabilní poloze. Více infomací v sekci video.


Tak snadné je používání systému pintec:

pintec obrazek3


Aplikace
