HeightModule | 050.090

csm Icon Made in Germany 2014 10 17 98fc6f88fe

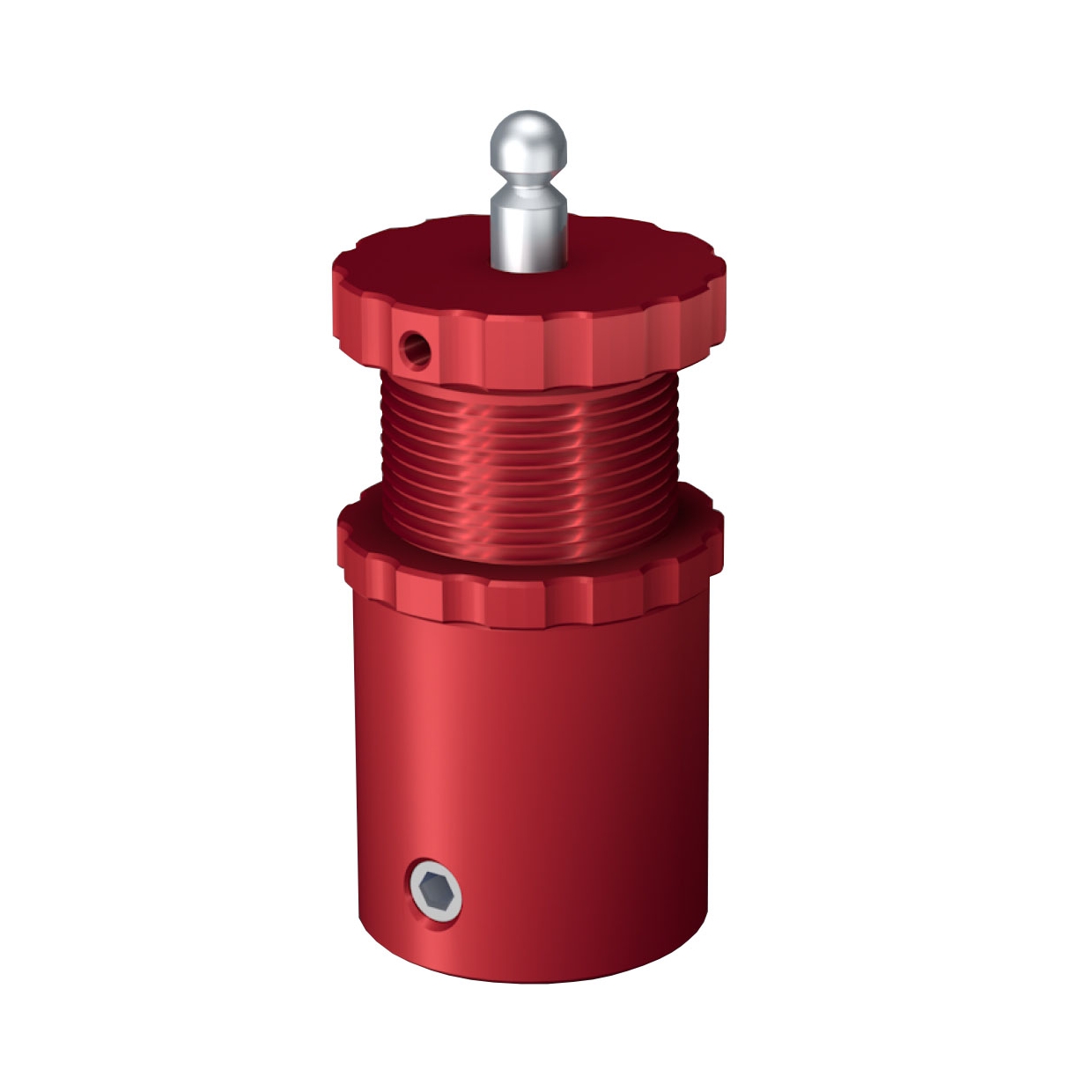

HeightModule | Upínací systém PINTEC 050.090

Nastavení výšky: 20 mm

Ø: 38 mm

Objednací kód: 050.090

Obecný popis:

Pomocí modulárního systému PINTEC lze snadno a rychle upevnit složitě tvarované obrobky. Pole čepů se optimálně přizpůsobí jakémukoli povrchu volného tvaru. Zkracují se tak seřizovací časy. Malá množství, prototypy nebo malé série tvarově složitých obrobků lze snadno a rychle upnout pomocí systému PINTEC. Nastavení a manipulace s tímto systémem je velmi jednoduchá a snadná, kdy je zaručena profesionalita při práci. PINTEC se používá v měřicí technice, laserovém a jehlovém značení nebo automatizační technice.

Systém PINTEC lze díky geometrii základního modulu nastavit velmi rychle jako optimální rozhraní. PINTEC lze namontovat na jakýkoli povrch/desku. Pro montáž musí být k dispozici pouze závity M6, M8, M10 nebo M12. Není zapotřebí žádná další deska s profilem T-drážky.

Modul PINTEC flexform se obecně musí udržovat bez nečistot. Kolíky modulu PINTEC flexform jsou samostatně odpružené a musí se udržovat čisté, aby zůstaly volně pohyblivé. Čepy systému se také nedoporučuje mazat olejem ani jiným přípravkem. Systém pintec a systém pintec mini jsou navzájem kompatibilní. Čepy systému jsou vyrobeny z nerezové oceli.

Tam, kde se dříve musely upínací přípravky stavět složitým, nákladným a časově náročným způsobem, je s pintecem okamžitě po ruce rychlý pomocník.


Postup upevnění:

Jeden modul pintec flexform může být zatížen až 80 kg (verze mini 30 kg), pokud je hmotnost aplikována na všechny kolíky. Obrobek se umístí na všechny čepy a přidrží se. Čepy se přizpůsobí obrysu obrobku. Křídlový šroub se utáhne, a tím se obrys kolíků zafixuje. Nyní lze obrobek uvolnit, pokud je ve stabilní poloze. Více infomací v sekci video.


Tak snadné je používání systému pintec:

pintec obrazek3


Aplikace

02 Bewer Pintec janine kyofsky fotografie04 Bewer Pintec janine kyofsky fotografie05 Bewer Pintec janine kyofsky fotografie07 Bewer Pintec janine kyofsky fotografie



12 Bewer Pintec janine kyofsky fotografie16 Bewer Pintec janine kyofsky fotografie19 Bewer Pintec janine kyofsky fotografie23 Bewer Pintec janine kyofsky fotografie



35 Bewer Pintec janine kyofsky fotografie38 Bewer Pintec janine kyofsky fotografie42 Bewer Pintec janine kyofsky fotografie55 Bewer Pintec janine kyofsky fotografie



58 Bewer Pintec janine kyofsky fotografie70 Bewer Pintec janine kyofsky fotografie73 Bewer Pintec janine kyofsky fotografie77 Bewer Pintec janine kyofsky fotografie

Modely

csm icon step ee9423dffb

3D model (na vyžádání)
