C - N verze
Zdvižná převodovky C série
Verze: N
- matice v převodovce rotuje a šroub vykonává lineární pohyb
- šroub není zajištěn proti pootočení
- krycí tubus kruhového průřezu
- Klasický design převodové skříně
- Šnekové soukolí
- 4 velikosti s trapézovým šroubem: C3 / C5 / C15 / C20
- 8 verzí trapézového šroubu TGS:
- 4 velikosti s kuličkovým šroubem KGS: C3 / C5 / C15 / C20
- 11 verzí kuličkového šroubu:
- 2 verze rychlostí ( H ... rychlá / L ... pomalá )
- Zdvižná síla od 15kN - 200kN
Parametry zdvižné převodovky C s trapézovým šroubem:
Velikost zdvižné převodovky | C3 |
C3 | C5 | C5 | C15 | C15 | C20 | C20 | ||
Maximální zdvižná síla / (kN) * |
30 | 30 | 50 | 50 | 150 | 150 | 200 | 200 | ||
Průměr a stoupání trapézového šroubu (TGS) |
30 x 6 | 30 x 12 - P6 | 40 x 7 | 40 x 14 - P7 | 60 x 12 | 60 x 24 - P12 | 70 x 12 | 70 x 24 - P12 | ||
Zdvih na otáčku | Rychlá H | 1 | 2 | 1,17 | 2,33 | 1,5 | 3 | 1,5 | 3 | |
Zdvih na otáčku | Pomalá L | 0,25 | 0,50 | 0,29 | 0,58 | 0,5 | 1 | 0,5 | 1 | |
Převodový poměr | Rychlá H | 6:1 | 6:1 | 6:1 | 6:1 | 8:1 | 8:1 | 8:1 | 8:1 | |
Převodový poměr | Pomalá L | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | |
Účinnost / (%) ** |
Rychlá H | 30 | 43 | 28 | 40 | 29 | 41 | 29 | 41 | |
Účinnost / (%) ** |
Pomalá L | 22 | 31 | 20 | 29 | 23 | 33 | 23 | 33 | |
Účinnost převodu / (%) ** |
Rychlá H | 75 | 75 | 75 | 75 | 73 | 73 | 73 | 73 | |
Účinnost převodu / (%) ** |
Pomalá L | 55 |
55 | 55 | 55 | 58 | 58 | 58 | 58 | |
Maximální hnací moment / (Nm) | 47 | 47 | 94 | 94 | 195 | 195 | 285 | 285 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min
Parametry zdvižné převodovky C s kuličkovým šroubem:
Velikost zdvižné převodovky | C3 |
C3 | C3 | C3 | C3 | C5 | C5 | C5 | C5 | C15 | C15 | C20 | C20 | ||
Maximální zdvižná síla / (kN) * |
20 | 25 | 20 | 30 | 15 | 50 | 50 | 20 | 30 | 100 | 100 | 150 | 150 | ||
Průměr a stoupání kuličkového šroubu (KGS) |
25 x 5 | 25 x 10 | 25 x 20 | 25 x 25 | 25 x 50 | 32 x 10 | 32 x 20 | 32 x 40 | 32 x 60 | 50 x 10 | 50 x 20 | 50 x 10 | 50 x 20 | ||
Zdvih na otáčku | Rychlá H | 0,83 | 1,66 | 3,33 | 4,15 | 8,33 | 1,67 | 3,33 | 6,67 | 10 | 1,25 | 2,5 | 1,25 | 2,5 | |
Zdvih na otáčku | Pomalá L | 0,21 | 0,42 | 0,83 | 1,04 | 2,08 | 0,42 | 0,83 | 1,67 | 2,5 | 0,42 | 0,83 | 0,42 | 0,83 | |
Převodový poměr | Rychlá H | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 8:1 | 8:1 | 8:1 | 8:1 | |
Převodový poměr | Pomalá L | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | |
Účinnost / (%) ** |
Rychlá H | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 65 | 65 | 65 | 65 | |
Účinnost / (%) ** |
Pomalá L | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 52 | 52 | 52 | 52 | |
Účinnost převodu / (%) ** |
Rychlá H | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 73 | 73 | 73 | 73 | |
Účinnost převodu / (%) ** |
Pomalá L | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 58 | 58 | 58 | 58 | |
Maximální hnací moment / (Nm) | 47 | 47 | 47 | 47 | 47 | 94 | 94 | 94 | 94 | 195 | 195 | 285 | 285 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min

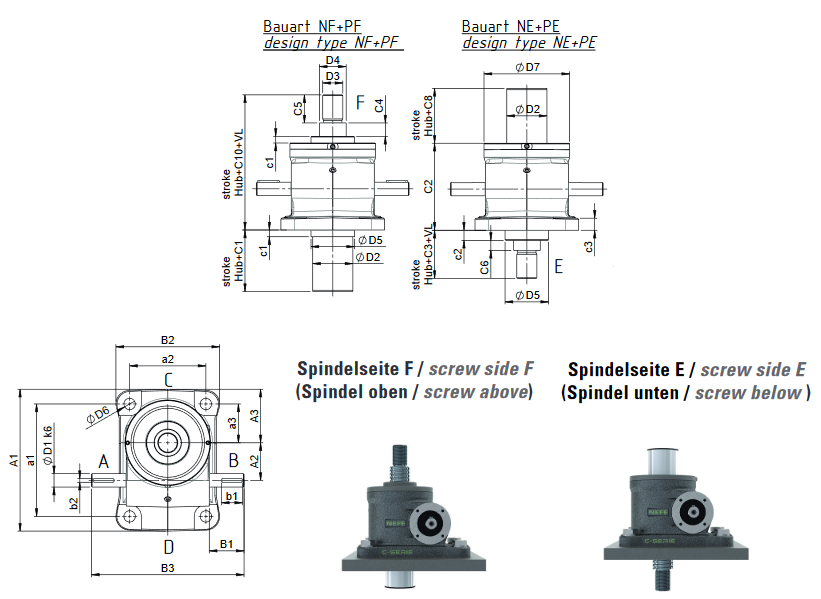

Design zdvižných převodovek C - NF / C - PF / C - NE / C - PE:
Rozměry zdvižných převodovek C - NF / C - PF / C - NE / C - PE:
Velikost | Rozměry (mm) | ||||||||||||||||||||||
A1 | A2 | A3 | a1 | a2 | a3 | B1 | B2 | B3 | b1 | b2 | NF-C1 | PF-C1 |
C2 | C3 | C4 | C5 | C6 | C7 | NE-C8 | PE-C8 | C9 | C10 | |
C 3 | 165 | 45,2 | 65 | 135 | 90 | 50 | 40 | 118 | 180 | 25 | 5 | 65 | 75 | 95,5 | 62 | 20 | 32 | 15 | 106 | 55 | 75 | 45 | 158 |
C 5 | 212 | 56,2 | 80 | 168 | 114 | 58 | 52 | 155 | 228 | 32 | 6 | 65 | 75 | 130 | 72 | 20 | 42 | 15 | 128 | 55 | 65 | 61,5 | 202 |
C 15 | 239 | 66,8 | 88 | 190 | 155 | 63,5 | 60 | 200 | 280 | 45 | 8 | 77 | 95 | 150 | 85 | 25 | 50 | 20 | 144 | 67 | 85 | 70 | 235 |
C 20 | 297 | 72,5 | 124 | 240 | 160 | 95 | 65 | 214 | 322 | 50 | 8 | 77 | - | 182 | 97 | 25 | 62 | 20 | 148 | 67 | - | 87 | 279 |
Velikost | Ukončení šroubu D3 |
Pohybový šroub D4 | Rozměry (mm) | |||||||||
Trapézový | Kuličkový | Trapézový | Kuličkový | c1 | c2 |
c3 | D1 k6 | D2 | D5 | D6 | D7 |
|
C 3 | M22x1,5 | M22x1,5 | 30 x ... |
25 x ... |
10 | 15 | 12 | 16 | 45 | 48 | 13,5 | 103 |
C 5 | M30x2 | M24x2 | 40 x ... |
32 x ... |
10 | 15 | 18 | 20 | 60 | 65 | 17 | 128 |
C 15 | M40x3 | M40x3 | 60 x ... |
50 x ... |
10 | 15 | 20 | 25 | 80 | 82 | 21 | 163 |
C 20 | M50x3 | M40x3 | 70 x ... |
50 x ... |
10 | 15 | 21 | 28 | 90 | 100 | 28 | 198 |
V případě zájmu na vyžádání info@mnsystems.cz
