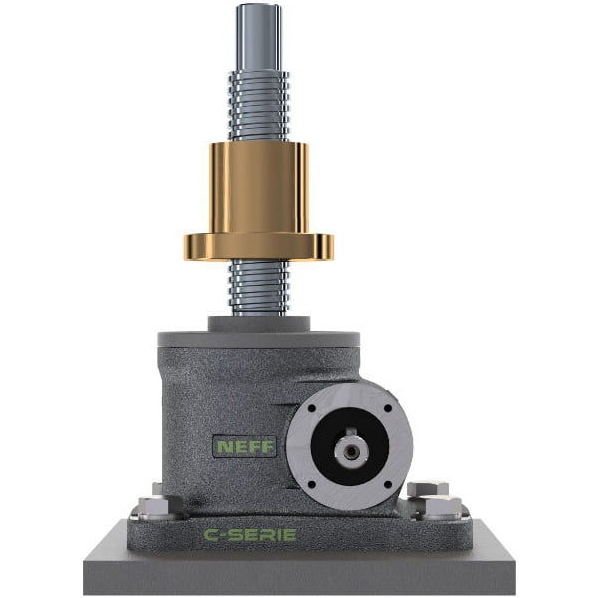

C - R verze


Zdvižná převodovky C série

Verze: R
- rotující šroub
- matice vykonává lineární pohyb

- Klasický design převodové skříně
- Šnekové soukolí

- 4 velikosti s trapézovým šroubem: C3 / C5 / C15 / C20
- 8 verzí trapézového šroubu TGS:

- 4 velikosti s kuličkovým šroubem KGS: C3 / C5 / C15 / C20
- 11 verzí kuličkového šroubu:

- 2 verze rychlostí ( H ... rychlá / L ... pomalá )

- Zdvižná síla od 15kN - 200kN

Parametry zdvižné převodovky C s trapézovým šroubem:

Velikost zdvižné převodovky C3
C3 C5 C5 C15 C15 C20 C20
Maximální zdvižná síla / (kN) *
30 30 50 50 150 150 200 200
Průměr a stoupání trapézového šroubu (TGS)
30 x 6 30 x 12 - P6 40 x 7 40 x 14 - P7 60 x 12 60 x 24 - P12 70 x 12 70 x 24 - P12
Zdvih na otáčku Rychlá H 1 2 1,17 2,33 1,5 3 1,5 3
Zdvih na otáčku Pomalá L 0,25 0,50 0,29 0,58 0,5 1 0,5 1
Převodový poměr Rychlá H 6:1 6:1 6:1 6:1 8:1 8:1 8:1 8:1
Převodový poměr Pomalá L 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1
Účinnost / (%) **
Rychlá H 30 43 28 40 29 41 29 41
Účinnost / (%) **
Pomalá L 22 31 20 29 23 33 23 33
Účinnost převodu / (%) **
Rychlá H 75 75 75 75 73 73 73 73
Účinnost převodu / (%) **
Pomalá L 55
55 55 55 58 58 58 58
Maximální hnací moment / (Nm) 47 47 94 94 195 195 285 285



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min


Parametry zdvižné převodovky C s kuličkovým šroubem:

Velikost zdvižné převodovky C3
C3 C3 C3 C3 C5 C5 C5 C5 C15 C15 C20 C20
Maximální zdvižná síla / (kN) *
20 25 20 30 15 50 50 20 30 100 100 150 150
Průměr a stoupání kuličkového šroubu (KGS)
25 x 5 25 x 10 25 x 20 25 x 25 25 x 50 32 x 10 32 x 20 32 x 40 32 x 60 50 x 10 50 x 20 50 x 10 50 x 20
Zdvih na otáčku Rychlá H 0,83 1,66 3,33 4,15 8,33 1,67 3,33 6,67 10 1,25 2,5 1,25 2,5
Zdvih na otáčku Pomalá L 0,21 0,42 0,83 1,04 2,08 0,42 0,83 1,67 2,5 0,42 0,83 0,42 0,83
Převodový poměr Rychlá H 6:1 6:1 6:1 6:1 6:1 6:1 6:1 6:1 6:1 8:1 8:1 8:1 8:1
Převodový poměr Pomalá L 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1
Účinnost / (%) **
Rychlá H 68 68 68 68 68 68 68 68 68 65 65 65 65
Účinnost / (%) **
Pomalá L 50 50 50 50 50 50 50 50 50 52 52 52 52
Účinnost převodu / (%) **
Rychlá H 75 75 75 75 75 75 75 75 75 73 73 73 73
Účinnost převodu / (%) **
Pomalá L 55 55 55 55 55 55 55 55 55 58 58 58 58
Maximální hnací moment / (Nm) 47 47 47 47 47 94 94 94 94 195 195 285 285



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min

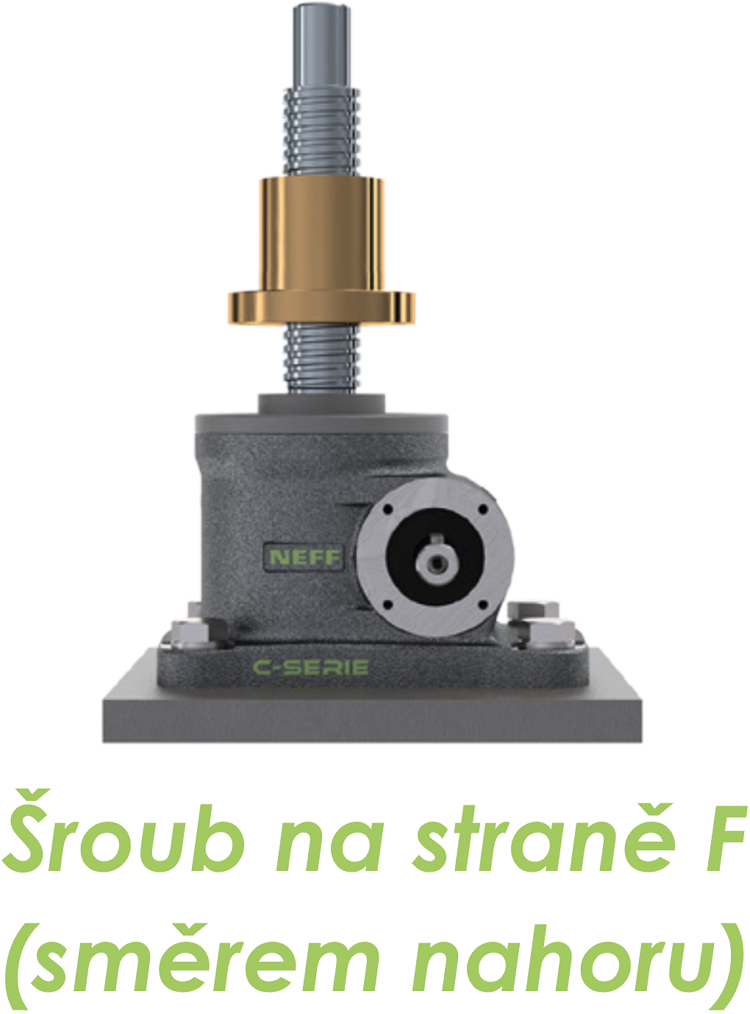

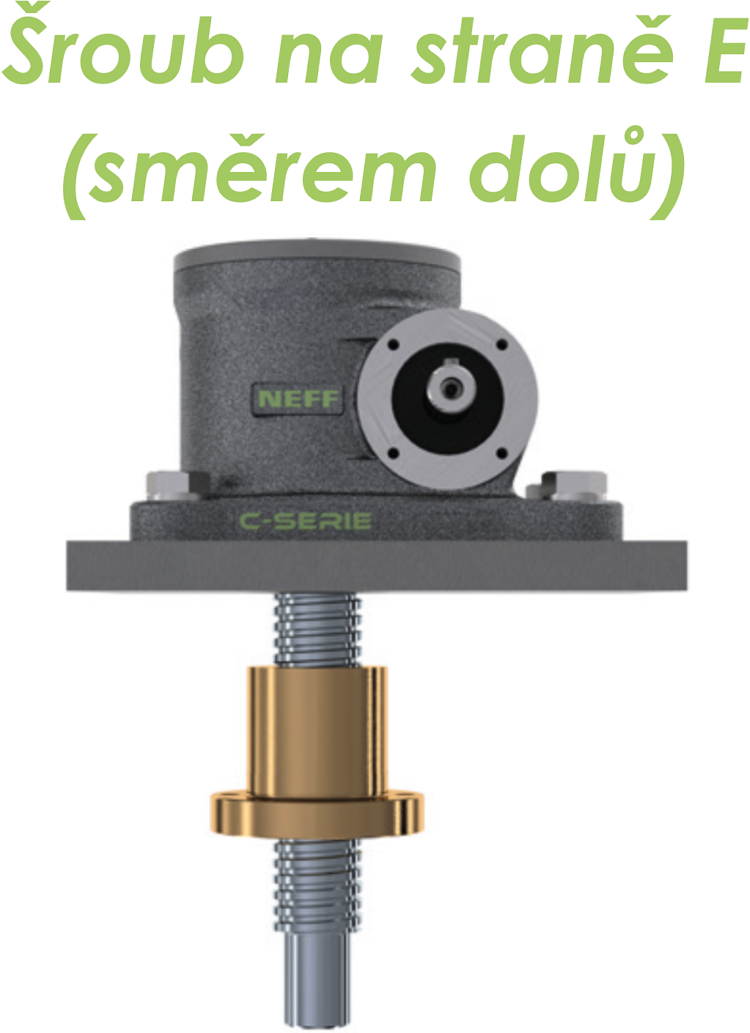

Design zdvižných převodovek C - RF / C - RE:

c r

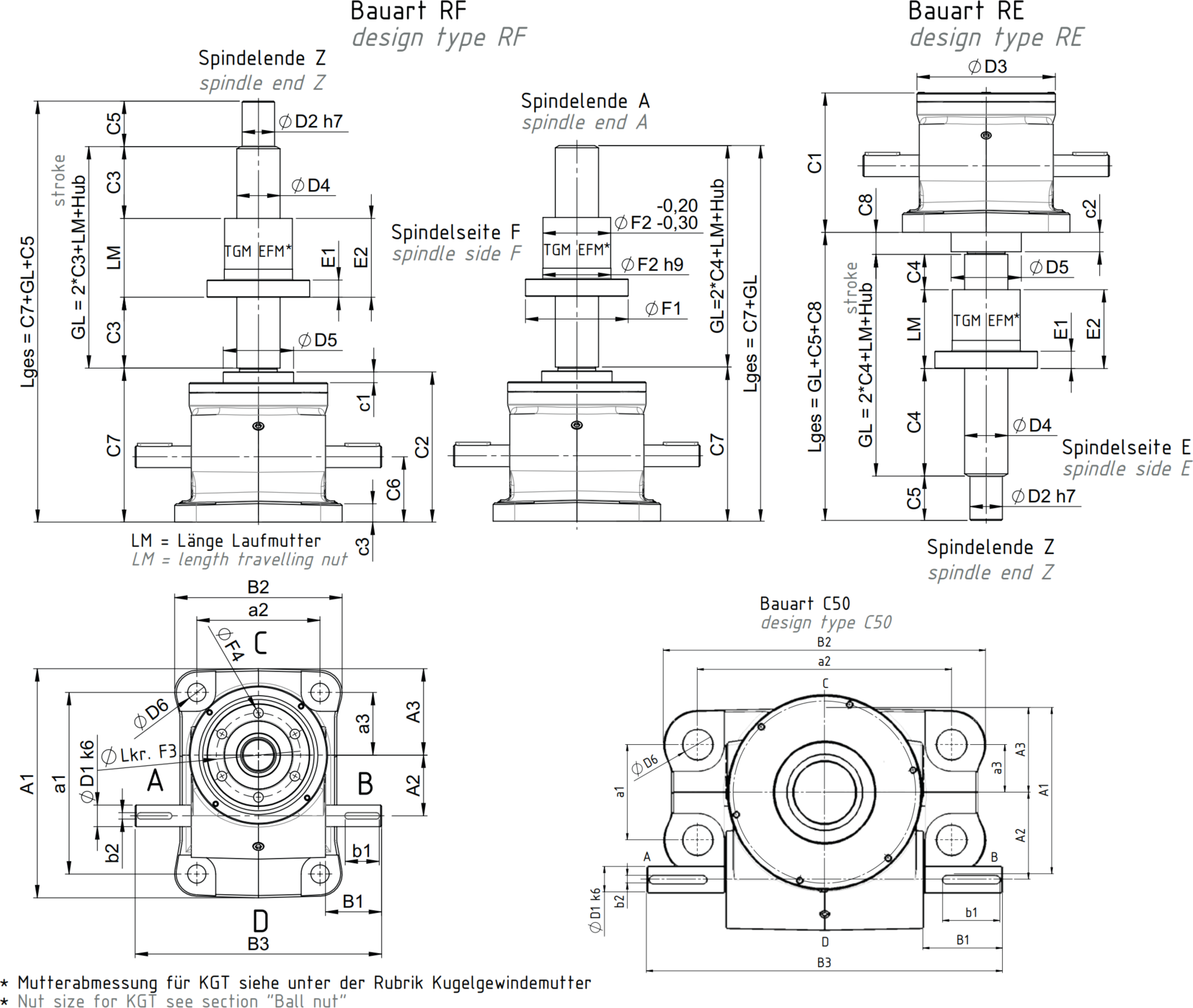

Rozměry zdvižných převodovek C - R verze:

Velikost Rozměry (mm)
A1 A2 A3 a1 a2 a3 B1 B2 B3 b1 b2 C1 C2 C3 C4 C5 C6 C7 C8
C 3 165 45,2 65 135 90 50 40 118 180 25 5 95,5 105 20 20 32 45 107 17
C 5 212 56,2 80 168 114 58 52 155 228 32 6 130 140 20 20 42 61,5 143,5 20,5
C 15 239 66,8 88 190 155 63,5 60 200 280 45 8 150 160 25 25 50 70 163 23
C 20 297 72,5 124 240 160 95 65 214 322 50 8 182 192 25 25 62 87 191 16,5

Velikost Pohybový šroub D4
Rozměry (mm)
Trapézový Kuličkový c1 c2
c3 D1 k6 D2 h7
D3 D5 D6 E1
E2 F1 F2 h9
Lkr F3 F4
C 3 30 x ... 25 x ... 10 16 12 16 17 103 48 13,5 14 46 62 38 50 7
C 5 40 x ... 32 x ... 10 18 18 20 30 128 65 17 16 73 95 63 78 9
C 15 60 x ... 50 x ... 10 20 20 25 40 163 82 21 20 99 125 85 105 11
C 20 70 x ... 50 x ... 10 15 21 28 50 198 100 28 30 100 180 95 140 17

NEFF1

section c




Modely

V případě zájmu na vyžádání info@mnsystems.cz
