C - Teleskop

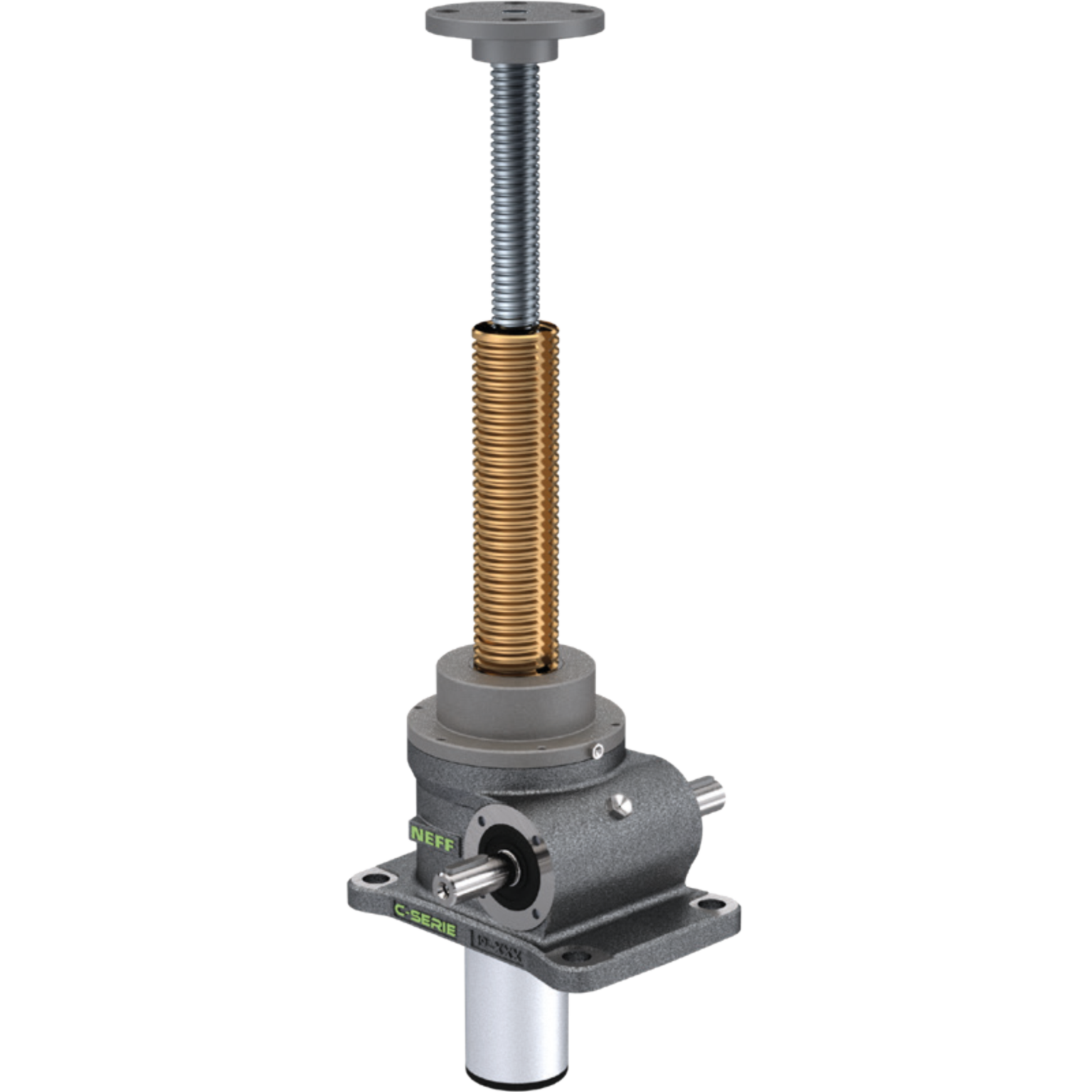

Zdvižná převodovky C série teleskopická verze
- 2-stupňová synchronní teleskopická zdvižná převodovka série C,
- Typ: NF nebo NE (k dispozici na vyžádání)
- Provedení: s trapézovým závitem

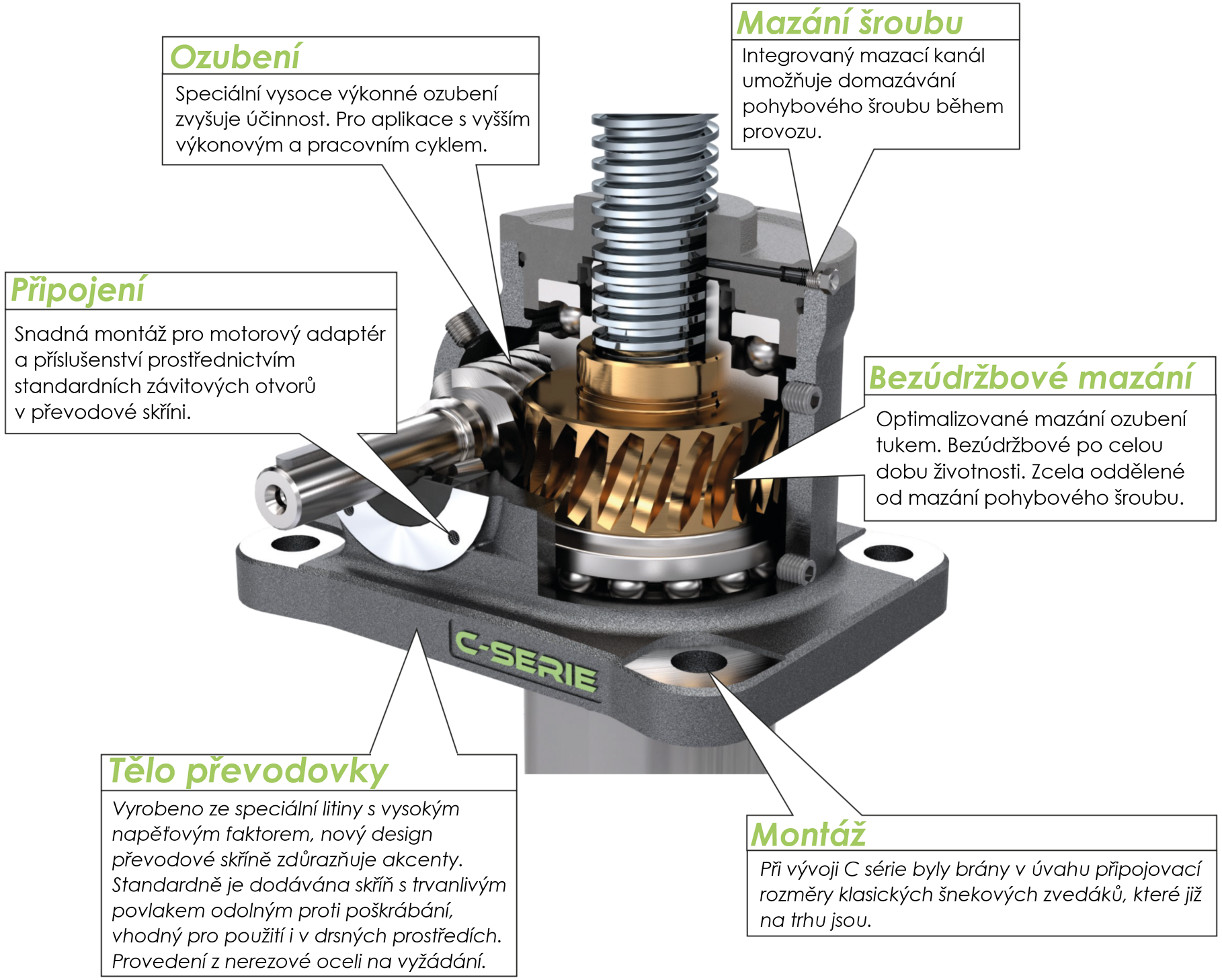

Popis:
Teleskopické zdvižné převodovky jsou vhodné zejména pro malé instalační prostory, protože se výrazně zkracuje potřebná délka ochranné trubky. Vzhledem ke vzpěrnému zatížení je pro konstrukci převodovky určující nejmenší trapézový šroub. Zdvižné převodovky řady C v teleskopickém provedení se dodávají s tukovou náplní NEFF Grease 2. S návrhem Vám rádi pomůžeme. Další velikosti a provedení NE jsou k dispozici na vyžádání.

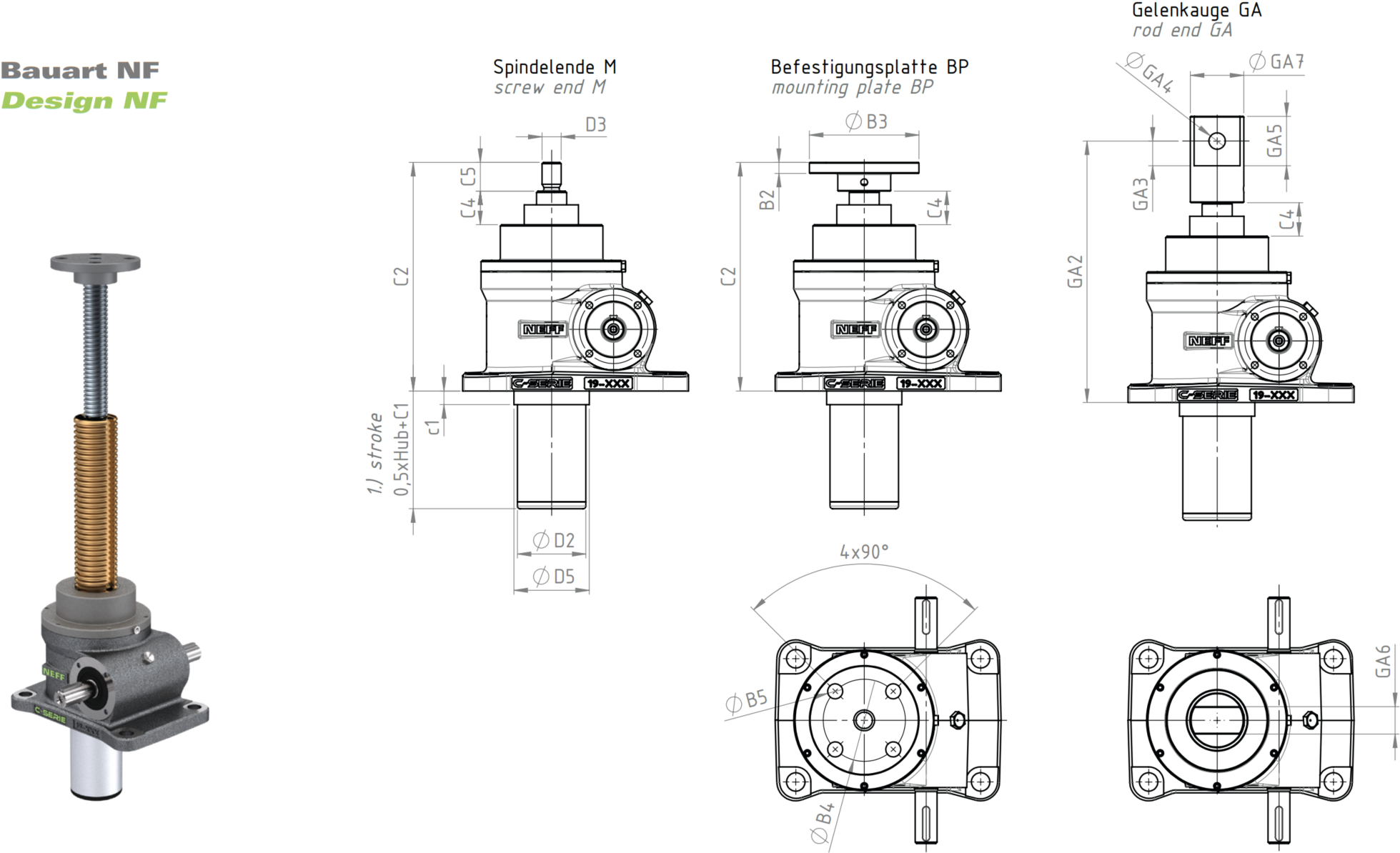

Rozměry:
| Velikost | Šroub | Rozměry (mm) | |||||||||||||||||
| C1 | C2 | C4 | C5 | c1 | D2 | D3 | D5 (-0,1) |
B2 | B3 | B4 | B5 | GA2 | GA3 | GA4 | GA5 | GA6 | GA7 | ||
| C 3 | Tr40 / Tr22 |
36 | 167 | 10 | 20 | - | 50 | M14 | - | 8 | 80 | 60 | 11 | 191 | 18 | 12H8 | 36 | 20 | 39 |
| C 5 | Tr50 / Tr26 | 70 | 212 | 10 | 22 | 10 | 60 | M20 | 65 | 10 | 90 | 67 | 11 | 242 | 20 | 16H8 | 45 | 30 | 45 |
| C 15 | Tr65 / Tr40 | 60 | 234 | 10 | 42 | 10 | 80 | M30x2 | 82 | 20 | 119 | 75 | 17 | 252 | 30 | 25H7 | 60 | 40 | 60 |
Poznámka: Rozměry platí pro dva šrouby se stejnou roztečí, kratší délka ochranné trubky je možná na vyžádání (šrouby s různou roztečí mohou mít za následek kratší/delší ochranné trubky. v závislosti na délce zdvihu).
3D konfigurace zdvižné převodovky (CAD)
V případě zájmu na vyžádání info@mnsystems.cz
