G - R verze


Zdvižná převodovky G série

Verze: R
- rotující šroub
- matice vykonává lineární pohyb

- Kubický design převodové skříně

- Kuželové soukolí

- 3 velikosti s trapézovým šroubem

- 3 velikosti s kuličkovým šroubem

- 2 verze rychlostí ( H ... rychlá / L ... pomalá)

- Zdvižná síla od 12,3kN - 117kN

Parametry zdvižné převodovky G s trapézovým šroubem:

Velikost zdvižné převodovky G1 G2 G3
Maximální zdvižná síla / (kN) *
19,6 56,5 117,0
Průměr a stoupání trapézového šroubu 24x5 40x7 60x9
Účinnost celková / (%) 45 40 35
Účinnost ozubení / (%) 91 93 94
Maximální hnací moment / (Nm) 50 175 1600
Zdvih na otáčku Rychlá 2:1 2,5 3,5 4,5
Zdvih na otáčku Pomalá 3:1 1,6 2,3 3,0
Rozběhový moment / (Nm) Rychlá 2:1 1,44 1,89 3,69
Rozběhový moment / (Nm) Pomalá 3:1 1,35 1,80 3,60



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Parametry zdvižné převodovky G s kuličkovým šroubem:

Velikost zdvižné převodovky G1 G2 G2 G3
Maximální zdvižná síla / (kN) *
12,3 33,4 23,8 76
Průměr a stoupání kuličkového šroubu 25x5 32x10 40x5 63x10
Účinnost celková / (%) 75 75 75 75
Účinnost ozubení / (%) 91 93 93 94
Maximální hnací moment / (Nm) 50 175 175 1600
Zdvih na otáčku Rychlá 2:1 2,5 5 2,5 5
Zdvih na otáčku Pomalá 3:1 1,6 3,33 1,6 3,33
Rozběhový moment / (Nm) Rychlá 2:1 1,44 1,89 1,89 3,69
Rozběhový moment / (Nm) Pomalá 3:1 1,35 1,8 1,8 3,6



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

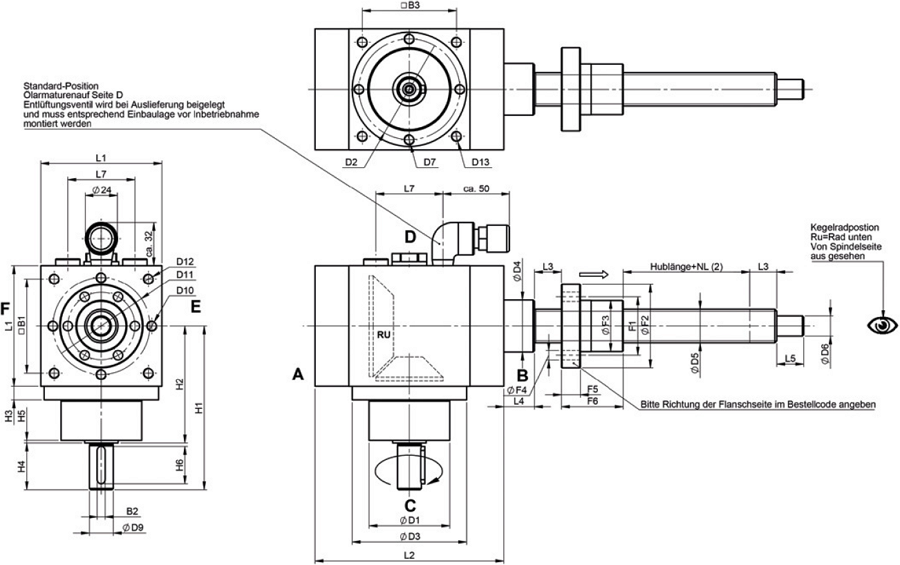

nakres g r


Rozměry zdvižných převodovek G - R verze:

Velikost Rozměry (mm)
L1 L2 L3 L4 L5 L7 B1 B2 (2:1)
B2 (3:1) B3 H1 (2:1) H1 (3:1) H2 (2:1) H2 (3:1) H3 H4 (2:1) H4 (3:1) H5 H6 (2:1) H6 (3:1) D1 (2:1)
G 1 90 140 20 23 25 50 - 6 6 - 122 122 87 87 10 35 35 2 25 25 60
G 2 140 190 25 32 30 90 113 10 10 110 180 180 130 130 13 50 50 2 45 45 90
G 3 230 295 40 40 55 180 - 16 12 180 305 310 215 230 17 90 80 7,5 80 63 150

Velikost Pohybový šroub D5
Rozměry (mm) Délka matice F6
Trapézový Kuličkový  D1 (3:1) D2 D3 H7
D4 D6 j6
D7 D9 j6 (2:1)
D9 j6 (3:1)
D10 D11 D12 D13 F1 F2 F3 F4 F5 Trápezová Kuličková
G 1 24 x 5 25 x 5 60 75 89 39 20 M8 18 12 M10 72 - - 50 62 38 7 14 44 46
G 2 40 x 7 40 x 5 90 - 135 60 25 - 32 28 - - M12 M10 68 80 53 7 16 73 59
G 3 60 x 9 63 x 10 120 - 225 90 45 - 55 40 M20 180 - M16 105 125 85 11 20 99 99

 NEFF1

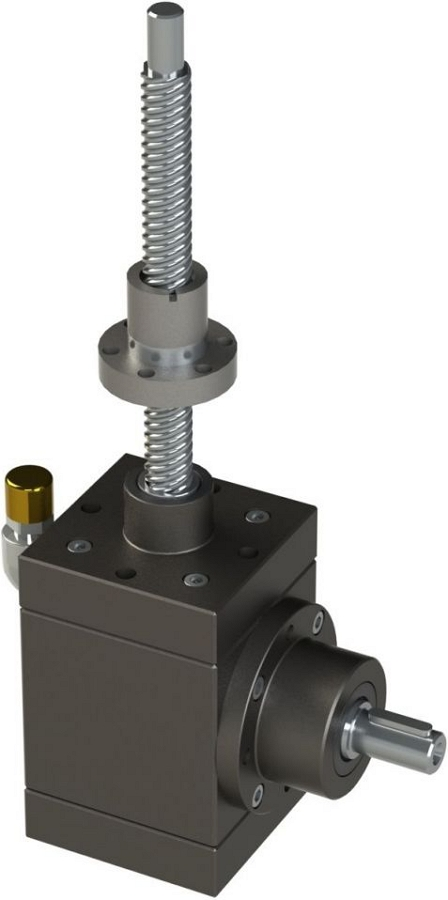

g r




Modely

V případě zájmu na vyžádání info@mnsystems.cz
