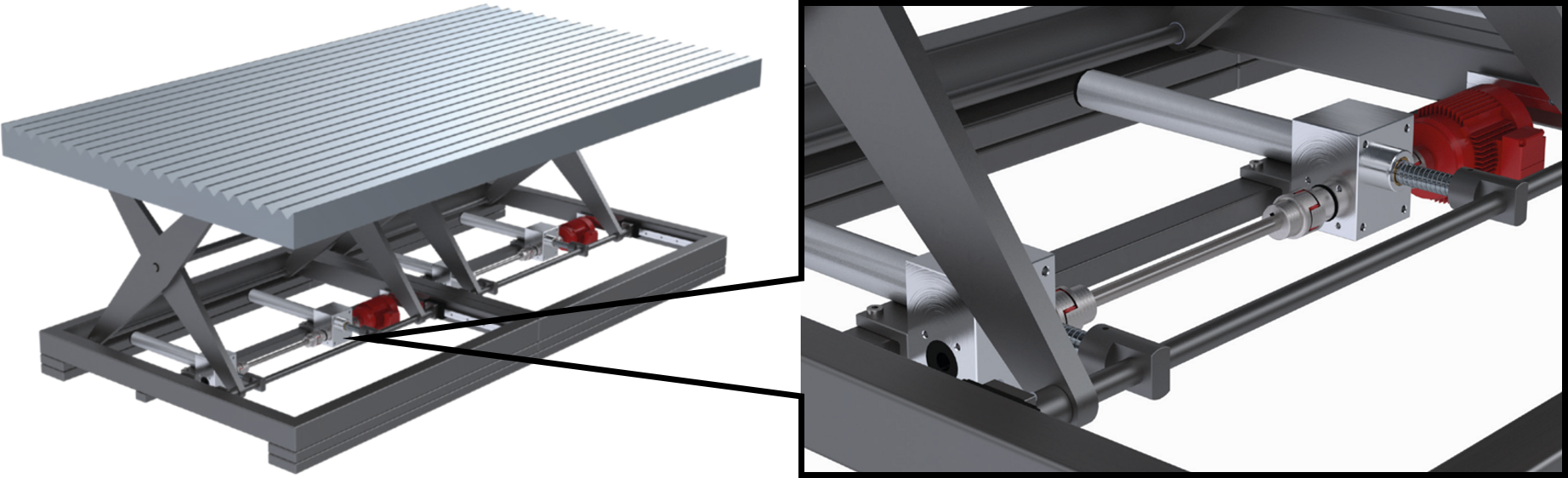

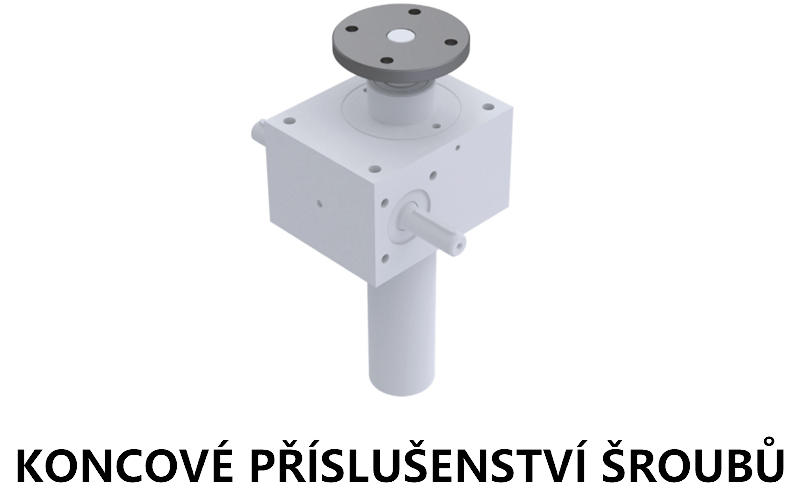

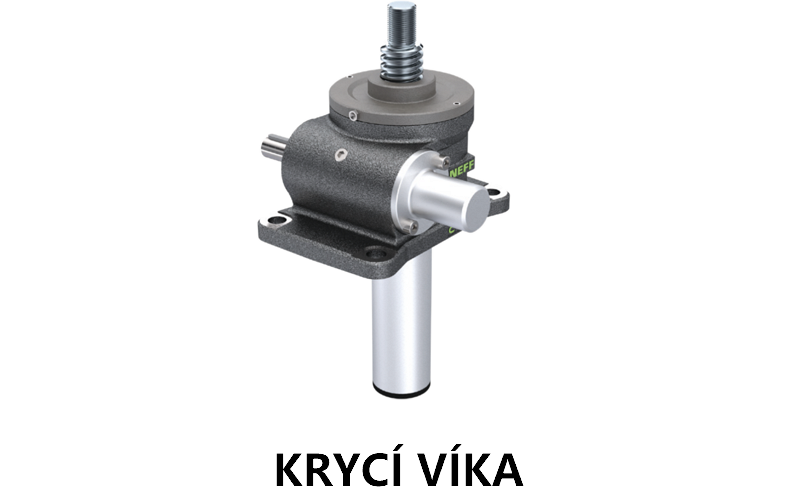

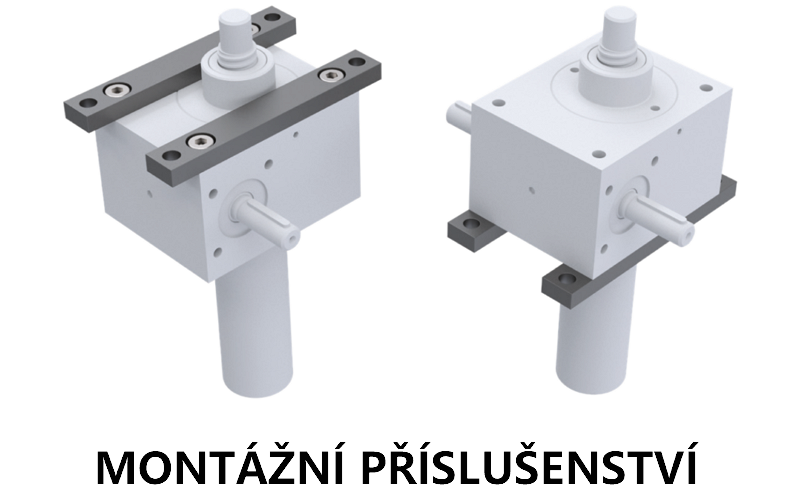

Parametry zdvižné převodovky M / J s trapézovým šroubem:
Velikost zdvižné převodovky |
M0 |
M1 |
M2 |
M3 |
M4 |
M5 |
J1 |
J2 |
J3 |
J4 |
J5 |
Maximální zdvižná síla / (kN) *
|
2,5 |
5 |
10 |
25 |
50 |
100 |
150 |
200 |
250 |
350 |
500 |
Průměr a stoupání trapézového šroubu |
14x4 |
18x4 |
20x4 |
30x6 |
40x7 |
55x9 |
60x9 |
70x10 |
80x10 |
100x10 |
120x14 |
Zdvih na otáčku |
Rychlá H
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Zdvih na otáčku |
Pomalá L
|
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
Převodový poměr |
Rychlá H
|
4:1 |
4:1 |
4:1 |
6:1 |
7:1 |
9:1 |
9:1 |
10:1 |
10:1 |
10:1 |
14:1 |
Převodový poměr |
Pomalá L
|
16:1 |
16:1 |
16:1 |
24:1 |
28:1 |
36:1 |
36:1 |
40:1 |
40:1 |
40:1 |
56:1 |
Účinnost / (%)
|
Rychlá H
|
35 |
31 |
29 |
29 |
26 |
24 |
23 |
22 |
20 |
19 |
19 |
Účinnost / (%)
|
Pomalá L
|
27 |
25 |
23 |
23 |
21 |
19 |
18 |
17 |
15 |
15 |
15 |
Rozběhový moment / (Nm) |
Rychlá H |
0,02 |
0,04 |
0,11 |
0,15 |
0,35 |
0,84 |
0,88 |
1,28 |
1,32 |
1,62 |
1,98 |
Rozběhový moment / (Nm) |
Pomalá L |
0,016 |
0,03 |
0,10 |
0,15 |
0,25 |
0,51 |
0,57 |
0,92 |
0,97 |
1,10 |
1,42 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
Parametry zdvižné převodovky M / J s kuličkovým šroubem:
Velikost zdvižné převodovky |
M0 |
M1 |
M2 |
M3 |
M4 |
M5 |
J3 |
Maximální zdvižná síla / (kN) *
|
2 |
5 |
10 |
12,5 |
22 |
42 |
65 |
78 |
Průměr a stoupání kuličkového šroubu |
12x5 |
16x5 |
20x5 |
25x5 |
40x5 |
40x10 |
50x10 |
80x10 |
Zdvih na otáčku |
Rychlá H
|
1,25 |
1,25 |
1,25 |
0,83 |
0,71 |
1,43 |
1,1 |
1 |
Zdvih na otáčku |
Pomalá L
|
0,31 |
0,31 |
0,31 |
0,21 |
0,18 |
0,36 |
0,28 |
0,25 |
Převodový poměr |
Rychlá H
|
4:1 |
4:1 |
4:1 |
6:1 |
7:1 |
7:1 |
9:1 |
10:1 |
Převodový poměr |
Pomalá L
|
16:1 |
16:1 |
16:1 |
24:1 |
28:1 |
28:1 |
36:1 |
40:1 |
Účinnost / (%)
|
Rychlá H
|
60 |
57 |
56 |
55 |
53 |
56 |
47 |
45 |
Účinnost / (%)
|
Pomalá L
|
48 |
46 |
44 |
43 |
43 |
45 |
37 |
37 |
Rozběhový moment / (Nm) |
Rychlá H |
0,02 |
0,04 |
0,11 |
0,15 |
0,35 |
0,35 |
0,84 |
1,32 |
Rozběhový moment / (Nm) |
Pomalá L |
0,016 |
0,03 |
0,10 |
0,15 |
0,25 |
0,25 |
0,51 |
0,97 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

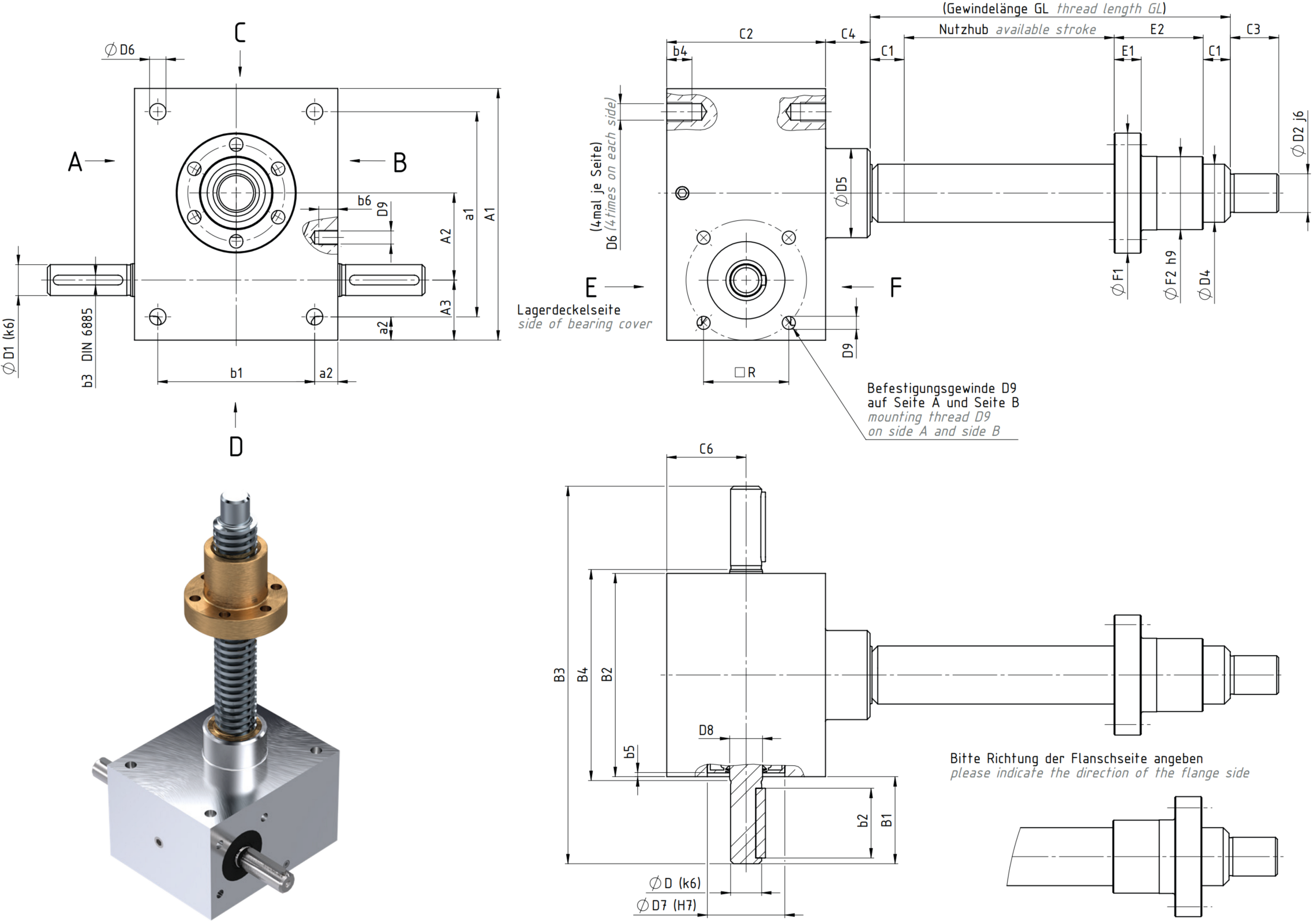

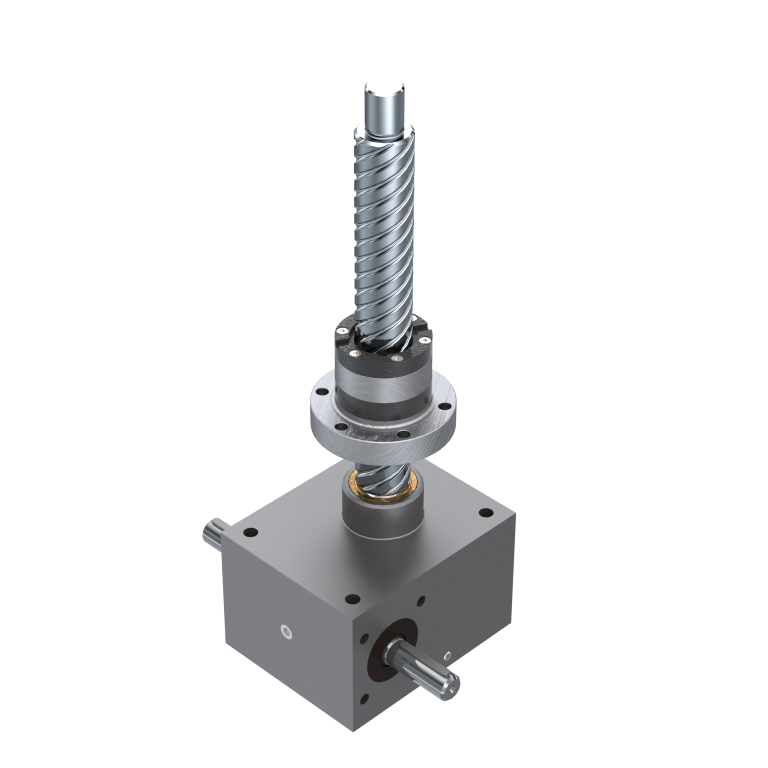

Rozměry zdvižných převodovek M/J - R verze:
Velikost |
Rozměry (mm) |
A1 |
A2 |
A3 |
a1 |
a2 |
B1 |
B2 |
B3 |
B4 |
b1 |
b2 |
b3 |
b4 |
b5 |
C1 |
C2 |
C3 |
C4 |
C6 |
M 0 |
60 |
20 |
18 |
48 |
6 |
21 |
50 |
92 |
52 |
38
|
14
|
3
|
12
|
1,5
|
10
|
50
|
12
|
12
|
25
|
M 1 |
80 |
25 |
24 |
60 |
10 |
24 |
72 |
120 |
77 |
52 |
18 |
3 |
13 |
1,5 |
12 |
62 |
15 |
12 |
31 |
M 2 |
100 |
32 |
28 |
78 |
11 |
27,5 |
85 |
140 |
90 |
63 |
20 |
5 |
15 |
1,5 |
15 |
75 |
20 |
18 |
37,5 |
M 3 |
130 |
45 |
31 |
106 |
12 |
45 |
105 |
195 |
110 |
81 |
36 |
5 |
15 |
2 |
20 |
82 |
25 |
23 |
41 |
M 4 |
180 |
63 |
39 |
150 |
15 |
47,5 |
145 |
240 |
150 |
115 |
36 |
6 |
16 |
2 |
25 |
117 |
30 |
32 |
58,5 |
M 5 |
200 |
71 |
46 |
166 |
17 |
67,5 |
165 |
300 |
170 |
131 |
56 |
8 |
30 |
2,5 |
25 |
160 |
45 |
40 |
80 |
J 1 |
210 |
71 |
49 |
170 |
20 |
65 |
195 |
325 |
200 |
155 |
56 |
8 |
40 |
8 |
25 |
175 |
55 |
40 |
87,5 |
J 2 |
240 |
80 |
60 |
190 |
25 |
67,5 |
220 |
355 |
225 |
170 |
56 |
8 |
45 |
8 |
25 |
165 |
70 |
40 |
82,5 |
J 3 |
240 |
80 |
60 |
190 |
25 |
67,5 |
220 |
355 |
225 |
170 |
56 |
8 |
45 |
8 |
25 |
165 |
75 |
40 |
82,5 |
J 4 |
290 |
100 |
65 |
230 |
30 |
65 |
250 |
380 |
255 |
190 |
56 |
10 |
54 |
8 |
25 |
220 |
100 |
50 |
110 |
J 5 |
360 |
135 |
75 |
290 |
35 |
100 |
300 |
500 |
305 |
230 |
90 |
14 |
80 |
8 |
30 |
266 |
120 |
60 |
133 |
Velikost |
Pohybový šroub D4
|
Rozměry (mm) |
Trapézový |
Kuličkový |
D1 k6 |
D2 j6
|
D5 |
D6 |
D7 H7
|
D8 |
D9 |
b6 |
□ R |
E1 |
E2 |
F1 |
F2 |
F3 |
F4 |
M 0 |
14 x 4 |
12 x 5 |
9 x 20 |
8 |
26 |
M6 |
22 |
10 |
M5 |
6 |
24 |
12 |
35 |
48 |
28 |
38 |
6 |
M 1 |
18 x 4 |
16 x 5 |
10 x 21,5 |
12 |
30 |
M8 |
32 |
12 |
M5 |
6 |
32 |
12 / 12 |
44 / 44 |
48 / 48 |
28 / 28 |
38 / 38 |
6 / 6 |
M 2 |
20 x 4 |
20 x 5 |
14 x 25 |
15 |
36,1 |
M8 |
32 |
15 |
M6 |
10 |
35 |
12 / 12 |
44 / 44 |
55 / 55 |
32 / 32 |
45 / 45 |
7 / 7 |
M 3 |
30 x 6 |
25 x 5 |
16 x 42,5 |
20 |
46 |
M10 |
40 |
17 |
M8 |
10 |
44 |
14 / 14 |
46 / 46 |
62 / 62 |
38 / 38 |
50 / 50 |
7 / 7 |
M 4 |
40 x 7 |
40 x 5 / 10 |
20 x 45 |
25 |
60 |
M12 |
52 |
25 |
M10 |
14 |
55 |
16 / 16 |
73 / 59 |
95 / 80 |
63 / 53 |
78 / 68 |
9 / 7 |
M 5 |
55 x 9 |
50 x 10 |
25 x 65 |
40 |
85 |
M20 |
62 |
28 |
M12 |
16 |
70 |
18 / 18 |
97 / 97 |
110 / 110 |
72 / 72 |
90 / 90 |
11 / 11 |
J 1 |
60 x 9 |
- |
25 x 62,5 |
45 |
90 |
M24 |
72 |
28 |
M12 |
16 |
70 |
20 |
99 |
125 |
85 |
105 |
11 |
J 2 |
70 x 10 |
- |
30 x 65 |
55 |
105,2 |
M30 |
80 |
32 |
M12 |
18 |
80 |
30 |
100 |
180 |
95 |
140 |
17 |
J 3 |
80 x 10 |
80 x 10 |
30 x 65 |
60 |
120 |
M30 |
80 |
32 |
M12 |
18 |
80 |
30 / 22 |
110 / 101 |
190 / 145 |
105 / 105 |
150 / 125 |
17 / 14 |
J 4 |
100 x 10 |
- |
35 x 62,5 |
80 |
145 |
M36 |
85 |
40 |
M16 |
30 |
80 |
35 |
130 |
240 |
130 |
185 |
25 |
J 5 |
120 x 14 |
- |
48 x 97,5 |
95 |
170 |
M42 |
90 |
50 |
M16 |
40 |
115 |
40 |
160 |
300 |
160 |
230 |
28 |
