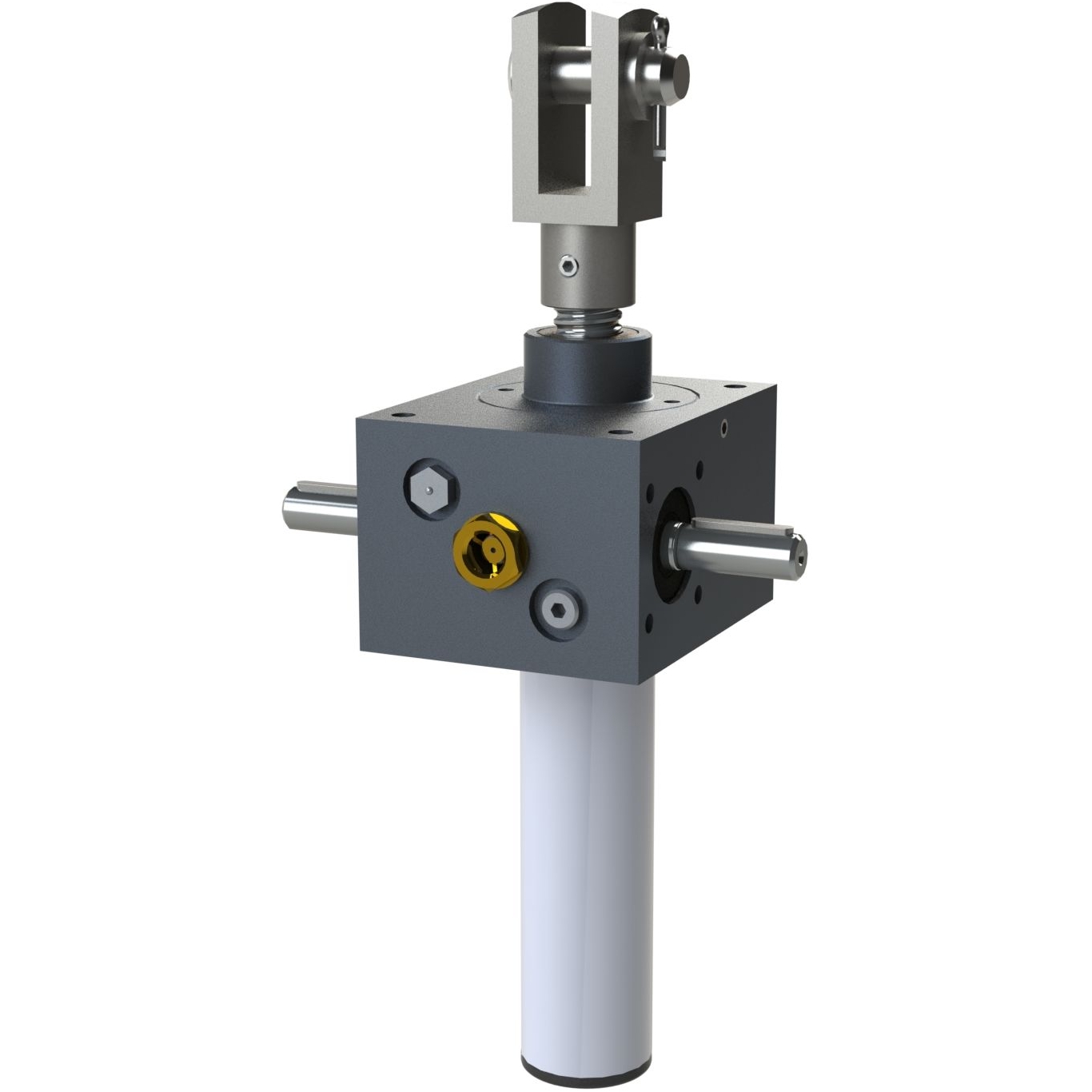

Zdvižná převodovky MH/JH série verze N
- matice v převodovce rotuje a šroub vykonává lineární pohyb
- šroub není zajištěn proti pootočení
- krycí tubus kruhového průřezu

- Kubický design převodové skříně

- Šnekové soukolí

- 6 velikostí s trapézovým šroubem

- 6 velikost s kuličkovým šroubem

- 2 verze rychlostí ( H ... rychlá / L ... pomalá)

- Zdvižná síla od 9kN - 350kN

mh jh n

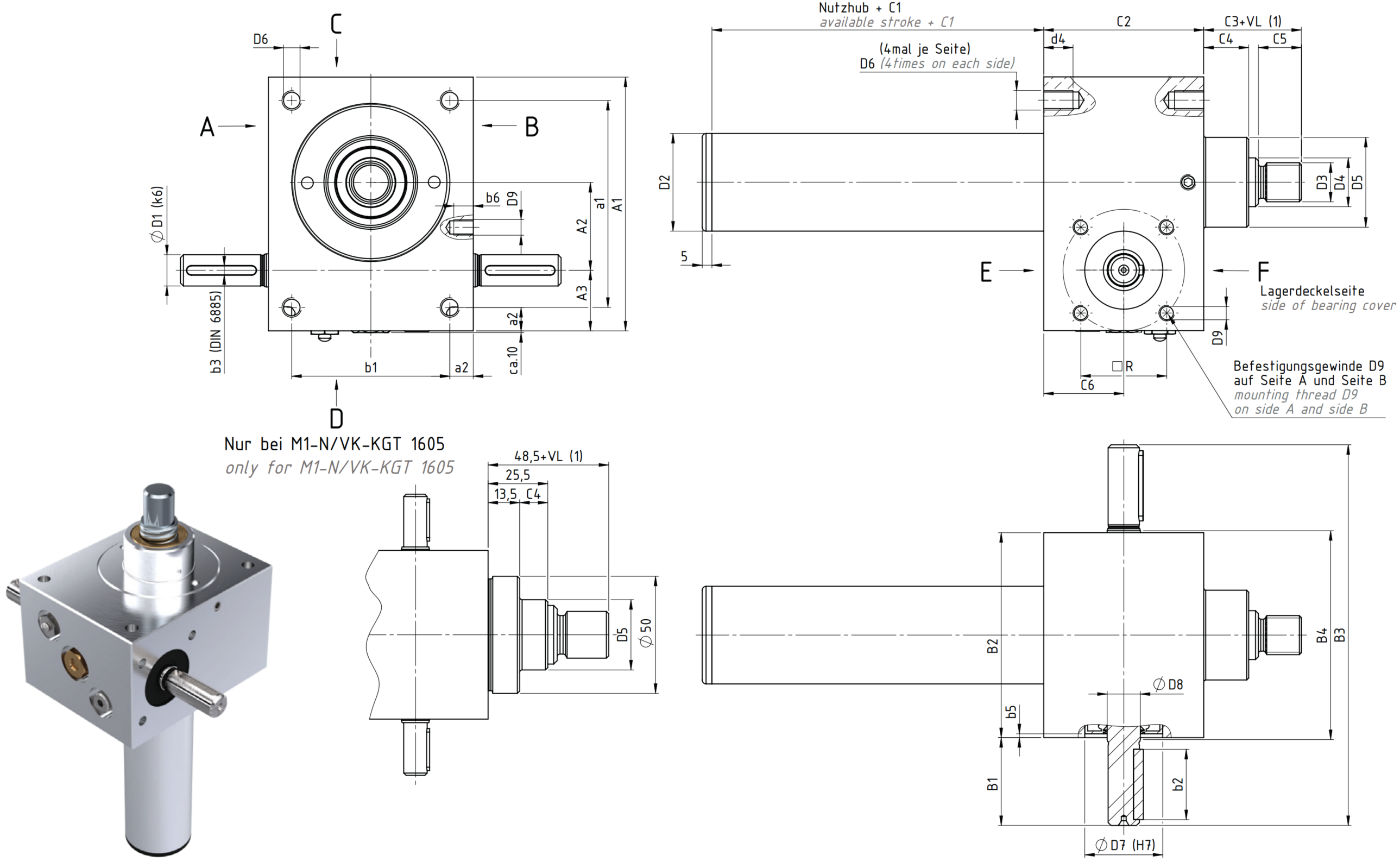

Rozměry:

Velikost	Rozměry (mm)
Velikost	A₁	A₂	A₃	a₁	a₂	B₁	B₂	B₃	B₄	b₁	b₂	b₃	b₅	C₁ TR	C₁ KGT/AS	C₂	C₃
MH 1	80	25	24	60	10	24	72	120	77	52	18	3	1,5	20	50	62	35
MH 2	100	32	28	78	11	27,5	85	140	90	63	20	5	1,5	30	60	75	45
MH 3	130	45	31	106	12	45	105	195	110	81	36	5	2	35	70	82	50
MH 4	180	63	39	150	15	47,5	145	240	150	115	36	6	2	40	90	117	65
MH 5	200	71	46	166	17	67,5	165	300	170	131	56	8	2,5	55	100	160	95
JH 3	240	80	60	190	25	67,5	220	355	225	170	56	8	8	60	110	165	110

Velikost	Pohybový šroub D4		Rozměry (mm)
Velikost	Trapézový	Kuličkový	D₁ k₆	D₂	D₃	d₄	D₅	D₆	D₇ H₇	D₈	D₉	b₆	C₄	C₅	C₆	□R
MH 1	18 x 4	16 x 5	10 x 22,5	32	M12	13	30	M8	32	12	M5	6	12	19	31	32
MH 2	20 x 4	20 x 5	14 x 25	40	M14	15	38,7	M8	35	15	M6	10	18	20	37,5	35
MH 3	30 x 6	25 x 5	16 x 42,5	50	M20	15	46	M10	40	17	M8	10	23	22	41	44
MH 4	40 x 7	40 x 5 / 10	20 x 45	65	M30	16	60	M12	52	25	M10	14	32	29	58,5	55
MH 5	55 x 9	50 x 10	25 x 65	90	M36	30	85	M20	62	28	M12	16	40	48	80	70
JH 3	80 x 10	80 x 10	30 x 65	125	M64 x 3	45	120	M30	80	32	M12	18	40	58	82,5	80

Zvýšený ložiskový kryt pro nestandardní stoupání kuličkového šroubu

U zdvižných převodovek typu N a VK v provedení s kuličkovým šroubem odchylující se od standardu (např. M1-1605) jsou nutné zvýšené kryty ložisek. Důvodem jsou odlišné rozměry matice, která je integrovaná uvnitř převodové skříně. Hodnoty dotčených rozměrů lze najít v následující tabulce.

mh jh nestandard1 mh jh nestandard2

Velikost	Rozměry (mm)
Velikost	C3	C4	C7	D5	D10
MH1 - N / VK - ... - K1610	69	12	26	30	50
MH1 - N / VK - ... - K1616	56	12	21	30	50
MH1 - N / VK - ... - K1640	56	12	21	30	50
MH2 - N / VK - ... - K2050	68	18	23	38,7	64
MH3 - N / VK - ... - K3210	80	23	30	46	80
MH3 - N / VK - ... - K3220	90	23	40	46	80
MH3 - N / VK - ... - K3240	81	23	31	46	80
MH3 - N / VK - ... - K3260	88	23	38	46	80
MH4 - N / VK - ... - K4040	80	32	15	60	120
MH5 - N / VK - ... - K5020	208	40	113	85	130

mh jh

KOMPLETNÍ KATALOG

Technická data

Parametry zdvižné převodovky MH / JH s trapézovým šroubem:

Velikost zdvižné převodovky		MH1	MH2	MH3	MH4	MH5	JH3
Maximální zdvižná síla / (kN) *		5	10	25	50	100	250
Průměr a stoupání trapézového šroubu		18x4	20x4	30x6	40x7	55x9	80x10
Zdvih na otáčku	Rychlá H	1	1	1	1	1	1
Zdvih na otáčku	Pomalá L	0,25	0,25	0,25	0,25	0,25	0,25
Převodový poměr	Rychlá H	4:1	4:1	6:1	7:1	9:1	10:1
Převodový poměr	Pomalá L	16:1	16:1	24:1	28:1	36:1	40:1
Účinnost / (%)	Rychlá H	37	34	34	32	27	21
Účinnost / (%)	Pomalá L	32	30	29	28	24	16
Rozběhový moment / (Nm)	Rychlá H	0,04	0,11	0,15	0,35	0,84	1,32
Rozběhový moment / (Nm)	Pomalá L	0,03	0,10	0,12	0,25	0,51	0,97
Účinnost šnekového převodu / (%)	Rychlá H	83 - 86	82 - 87	81 - 86	84 - 87	74 - 80	63 - 78
Účinnost šnekového převodu / (%)	Pomalá L	70 - 76	67 - 76	64 - 75	65 - 77	61 - 69	46 - 55
Maximální hnací moment / (Nm)	Rychlá H	9,0	23,3	38,4	78,6	162,1	268,4
Maximální hnací moment / (Nm)	Pomalá L	9,0	23,3	38,4	78,6	162,1	182,9

* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

Parametry zdvižné převodovky MH / JH s kuličkovým šroubem:

Velikost zdvižné převodovky		MH1	MH2	MH3	MH4	MH5	J3
Maximální zdvižná síla / (kN) *		5	10	12,5	24	69	82
Průměr a stoupání kuličkového šroubu		16x5	20x5	25x5	40x5	50x10	80x10
Zdvih na otáčku	Rychlá H	1,25	1,25	0,83	0,71	1,1	1
Zdvih na otáčku	Pomalá L	0,31	0,31	0,21	0,18	0,28	0,25
Převodový poměr	Rychlá H	4:1	4:1	6:1	7:1	9:1	10:1
Převodový poměr	Pomalá L	16:1	16:1	24:1	28:1	36:1	40:1
Účinnost / (%)	Rychlá H	83	82	80	78	70	60
Účinnost / (%)	Pomalá L	78	72	67	66	60	45
Rozběhový moment / (Nm)	Rychlá H	0,04	0,11	0,15	0,35	0,84	1,32
Rozběhový moment / (Nm)	Pomalá L	0,03	0,10	0,12	0,25	0,51	0,97
Účinnost šnekového převodu / (%)	Rychlá H	83 - 86	82 - 87	81 - 86	84 - 87	74 - 80	63 - 78
Účinnost šnekového převodu / (%)	Pomalá L	70 - 76	67 - 76	64 - 75	65 - 77	61 - 69	46 - 55
Maximální hnací moment / (Nm)	Rychlá H	9	23,3	38,4	78,6	162,1	268,4
Maximální hnací moment / (Nm)	Pomalá L	9	23,3	38,4	78,6	162,1	182,9

* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

Možné kombinace převodovky MH / JH s trapézovým šroubem:

Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem
MH1	MH2	MH3	MH4	MH5	JH3
18x4	20x4	30x6	40x7	55x9	80x10
18x8	20x8	30x12	40x14	55x18
	22x5	36x2	44x7	60x9
	22x24	36x6		60x18
	24x5	36x12
	24x10

* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

Možné kombinace převodovky MH / JH s kuličkovým šroubem:

Možné kombinace průměrů zdvižné převodovky s kuličkovým šroubem
MH1	MH2	MH3	MH4	MH5	JH3
1605	1610	2050	4005	4040	6310
1610-EL	2005	2505	4010	5010	6316
1616-EL	2020	2510	4020	5020-EL
1640-EL	2050-EL	2520	4040-EL
		2525
		3205
		3210-EL
		3220-EL
		3240-EL
		3260-EL

* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
