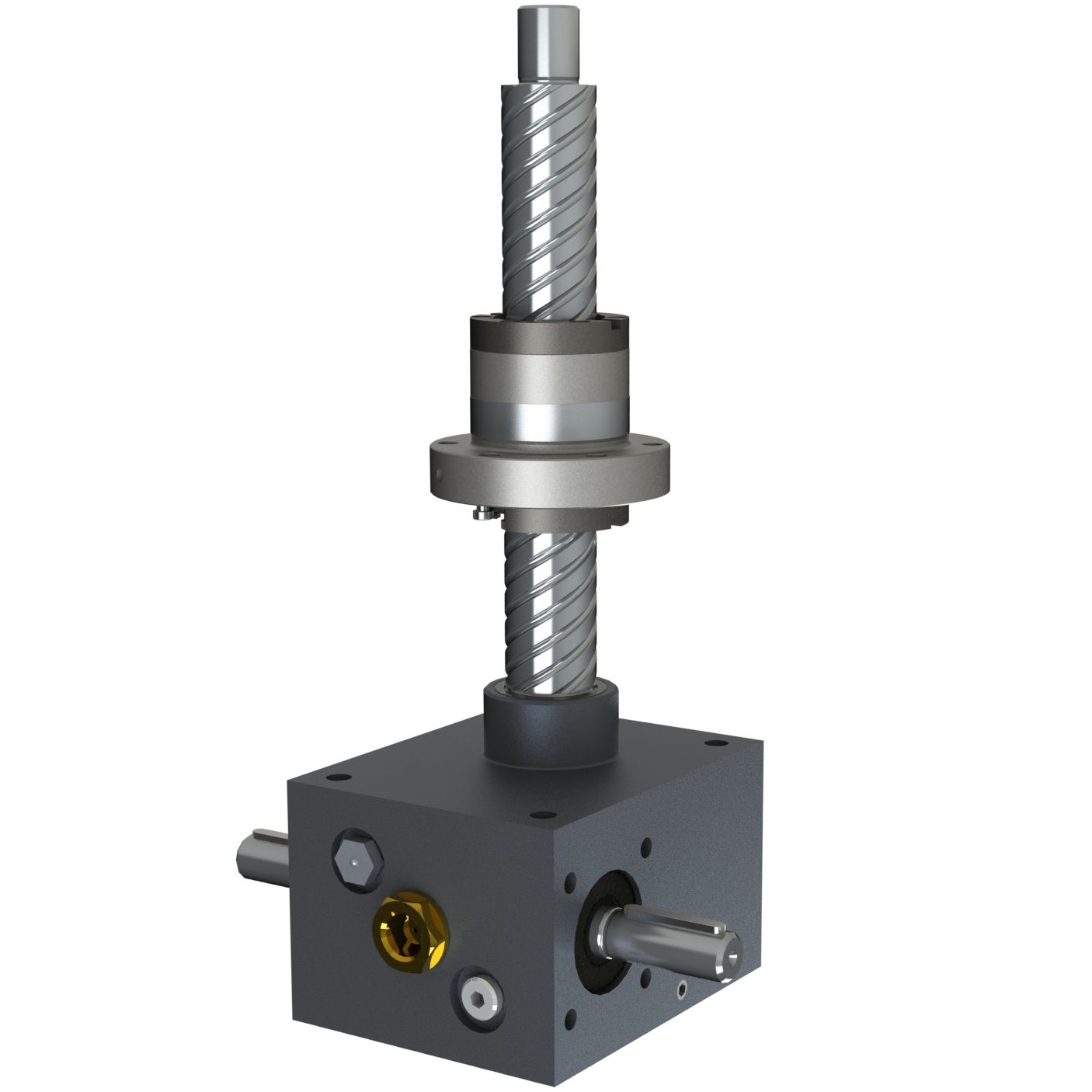

Zdvižná převodovky MH/JH série verze R
- rotující šroub
- matice vykonává lineární pohyb

- Kubický design převodové skříně

- Šnekové soukolí

- 6 velikostí s trapézovým šroubem

- 6 velikost s kuličkovým šroubem

- 2 verze rychlostí ( H ... rychlá / L ... pomalá)

- Zdvižná síla od 9kN - 350kN

mh jh r

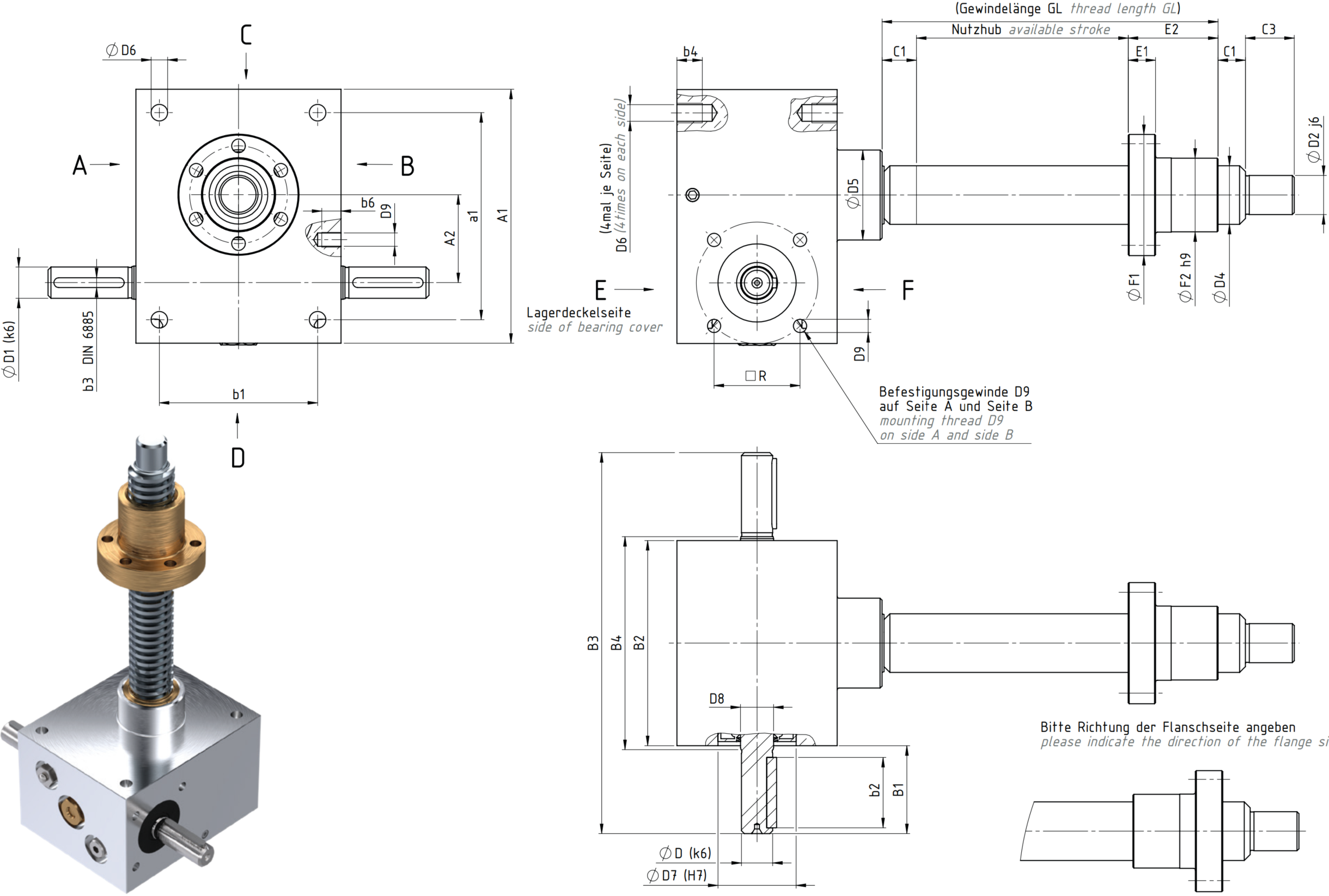

Rozměry:

Velikost Rozměry (mm)
A1 A2 A3 a1 a2 B1 B2 B3 B4 b1 b2 b3 b4 b5 C1 C2 C3 C4 C6
MH 1 80 25 24 60 10 24 72 120 77  52  18  3 13 1,5 12 62 15 12 31
MH 2 100 32 28 78 11 27,5 85 140 90  63  20  5 15 1,5 15 75 20 18 37,5
MH 3 130 45 31 106 12 45 105 195 110  81  36  5 15 2 20 82 25 23 41
MH 4 180 63 39 150 15 47,5 145 240 150  115  36  6 16 2 25 117 30 32 58,5
MH 5 200 71 46 166 17 67,5 165 300 170  131  56  8 30 2,5 25 160 45 40 80
JH 3 240 80 60 190 25 67,5 220 355 225  170  56  8 45 8 25 165 75 40 82,5
Velikost Pohybový šroub D4
 Rozměry (mm)
Trapézový Kuličkový D1 k6 D2 j6
 D5 D6 D7 H7
 D8 D9 b6 □ R E1 E2 F1 F2 F3 F4
MH 1 18 x 4 16 x 05 10 x 22,5 12 30 M8 32 12 M5 6 32 12 / 12 44 / 44 48 / 48 28 / 28 38 / 38 6 / 6
MH 2 20 x 4 20 x 05 14 x 25 15 36 M8 35 15 M6 10 35 12 / 12 44 / 44 55 / 55 32 / 32 45 / 45 7 / 7
MH 3 30 x 6 25 x 05 16 x 42,5 20 46 M10 40 17 M8 10 44 14 / 14 46 / 46 62 / 62 38 / 38 50 / 50 7 / 7
MH 4 40 x 7 40 x 05 / 10 20 x 45 25 60 M12 52 25 M10 14 55 16 / 16 73 / 59 95 / 80 63 / 53 78 / 68 9 / 7
MH 5 55 x 9 50 x 10 25 x 65 40 85 M20 62 28 M12 16 70 18 / 18 97 / 97 110 / 110 72 / 72 90 / 90 11 / 11
JH 3 80 x 10 80 x 10 30 x 65 60 120 M30 80 32 M12 18 80 30 / 22 110 / 101 190 / 145 105 / 105 150 / 125 17 / 14

logo neff

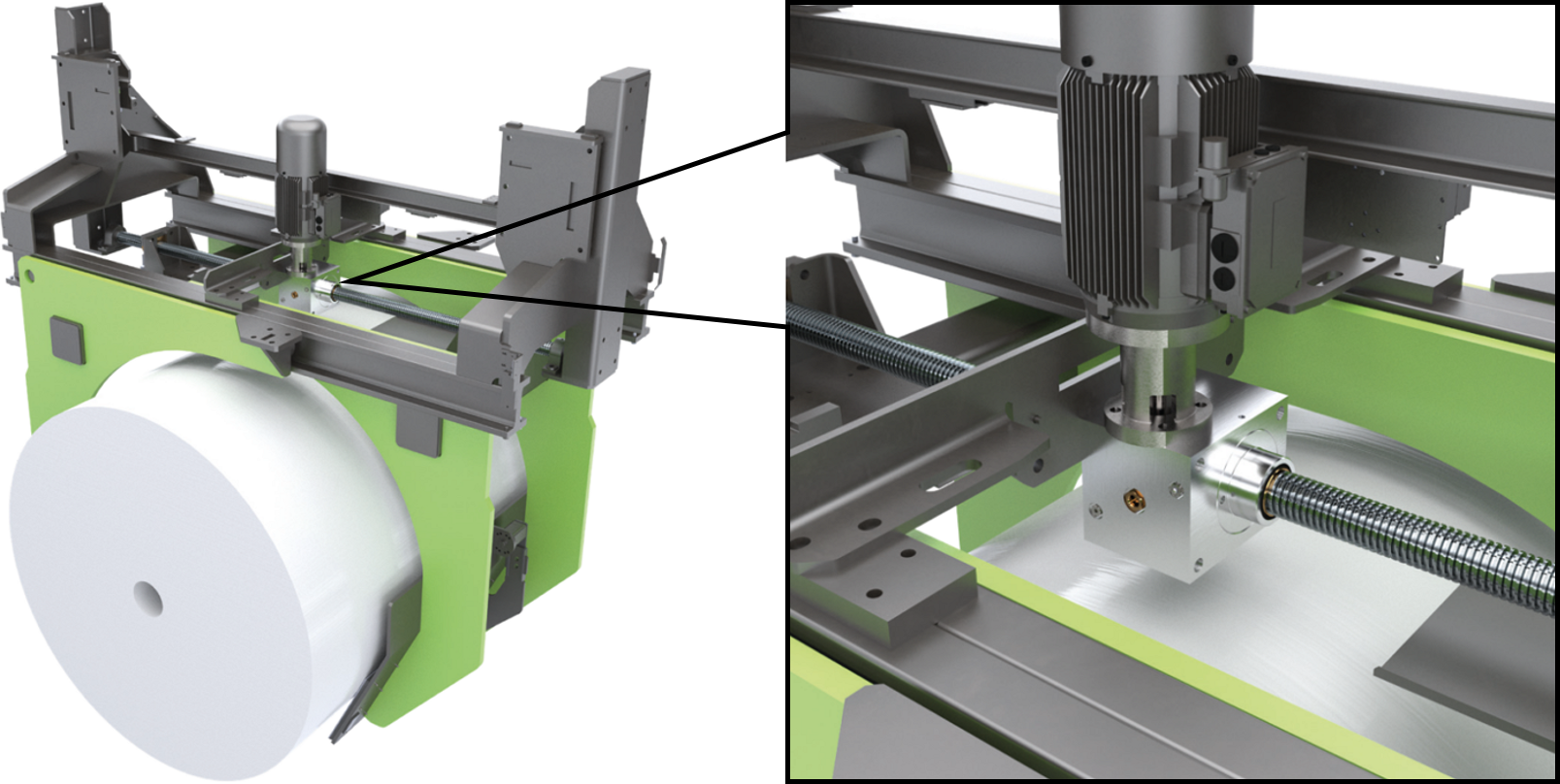

mh jh































Technická data

Parametry zdvižné převodovky MH / JH s trapézovým šroubem:

Velikost zdvižné převodovky MH1 MH2 MH3 MH4 MH5 JH3
Maximální zdvižná síla / (kN) *
 5 10 25 50 100 250
Průměr a stoupání trapézového šroubu 18x4 20x4 30x6 40x7 55x9 80x10
Zdvih na otáčku Rychlá H 1 1 1 1 1 1
Zdvih na otáčku Pomalá L 0,25 0,25 0,25 0,25 0,25 0,25
Převodový poměr Rychlá H 4:1 4:1 6:1 7:1 9:1 10:1
Převodový poměr Pomalá L 16:1 16:1 24:1 28:1 36:1 40:1
Účinnost / (%)
 Rychlá H 37 34 34 32 27 21
Účinnost / (%)
 Pomalá L 32 30 29 28 24 16
Rozběhový moment / (Nm) Rychlá H 0,04 0,11 0,15 0,35 0,84 1,32
Rozběhový moment / (Nm) Pomalá L 0,03 0,10 0,12 0,25 0,51 0,97
Účinnost šnekového převodu / (%)
 Rychlá H 83 - 86 82 - 87 81 - 86 84 - 87 74 - 80 63 - 78
Účinnost šnekového převodu / (%)
 Pomalá L  70 - 76 67 - 76 64 - 75 65 - 77 61 - 69 46 - 55
Maximální hnací moment / (Nm) Rychlá H 9,0 23,3 38,4 78,6 162,1 268,4
Maximální hnací moment / (Nm) Pomalá L 9,0 23,3 38,4 78,6 162,1 182,9



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

Parametry zdvižné převodovky MH / JH s kuličkovým šroubem:

Velikost zdvižné převodovky MH1 MH2 MH3 MH4 MH5 J3
Maximální zdvižná síla / (kN) *
 5 10 12,5 24 69 82
Průměr a stoupání kuličkového šroubu  16x5 20x5 25x5 40x5 50x10 80x10
Zdvih na otáčku Rychlá H 1,25 1,25 0,83 0,71 1,1 1
Zdvih na otáčku Pomalá L 0,31 0,31 0,21 0,18 0,28 0,25
Převodový poměr Rychlá H 4:1 4:1 6:1 7:1 9:1 10:1
Převodový poměr Pomalá L 16:1 16:1 24:1 28:1 36:1 40:1
Účinnost / (%)
 Rychlá H 83 82 80 78 70 60
Účinnost / (%)
 Pomalá L 78 72 67 66 60 45
Rozběhový moment / (Nm) Rychlá H 0,04 0,11 0,15 0,35 0,84 1,32
Rozběhový moment / (Nm) Pomalá L 0,03 0,10 0,12 0,25 0,51 0,97
Účinnost šnekového převodu / (%)
 Rychlá H 83 - 86 82 - 87 81 - 86 84 - 87 74 - 80 63 - 78
Účinnost šnekového převodu / (%)
 Pomalá L  70 - 76 67 - 76 64 - 75 65 - 77 61 - 69 46 - 55
Maximální hnací moment / (Nm) Rychlá H  9 23,3 38,4 78,6 162,1 268,4
Maximální hnací moment / (Nm) Pomalá L  9 23,3 38,4 78,6 162,1 182,9



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

Možné kombinace převodovky MH / JH s trapézovým šroubem:

Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem
MH1 MH2 MH3 MH4 MH5 JH3
18x4 20x4 30x6 40x7 55x9 80x10
18x8 20x8 30x12 40x14 55x18
  22x5 36x2 44x7 60x9
  22x24 36x6   60x18
  24x5 36x12
  24x10



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

Možné kombinace převodovky MH / JH s kuličkovým šroubem:

Možné kombinace průměrů zdvižné převodovky s kuličkovým šroubem
MH1 MH2 MH3 MH4 MH5 JH3
1605 1610 2050 4005 4040 6310
1610-EL 2005 2505 4010 5010 6316
1616-EL 2020 2510 4020 5020-EL
1640-EL 2050-EL 2520 4040-EL
    2525
    3205
    3210-EL
    3220-EL
    3240-EL
    3260-EL



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
Příslušenství

drzakyvedeni mazanipripojeni hadic



drzakyvedeni mazanipripojeni hadic



ostatni typy sroubenizpetne ventily na olejolejove kartace


Modely

csm icon step ee9423dffb

3D konfigurace zdvižné převodovky (CAD)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
