Parametry zdvižné převodovky MH / JH s trapézovým šroubem:
Velikost zdvižné převodovky |
MH1 |
MH2 |
MH3 |
MH4 |
MH5 |
JH3 |
Maximální zdvižná síla / (kN) *
|
5 |
10 |
25 |
50 |
100 |
250 |
Průměr a stoupání trapézového šroubu |
18x4 |
20x4 |
30x6 |
40x7 |
55x9 |
80x10 |
Zdvih na otáčku |
Rychlá H |
1 |
1 |
1 |
1 |
1 |
1 |
Zdvih na otáčku |
Pomalá L |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
0,25 |
Převodový poměr |
Rychlá H |
4:1 |
4:1 |
6:1 |
7:1 |
9:1 |
10:1 |
Převodový poměr |
Pomalá L |
16:1 |
16:1 |
24:1 |
28:1 |
36:1 |
40:1 |
Účinnost / (%)
|
Rychlá H |
37 |
34 |
34 |
32 |
27 |
21 |
Účinnost / (%)
|
Pomalá L |
32 |
30 |
29 |
28 |
24 |
16 |
Rozběhový moment / (Nm) |
Rychlá H |
0,04 |
0,11 |
0,15 |
0,35 |
0,84 |
1,32 |
Rozběhový moment / (Nm) |
Pomalá L |
0,03 |
0,10 |
0,12 |
0,25 |
0,51 |
0,97 |
Účinnost šnekového převodu / (%)
|
Rychlá H |
83 - 86 |
82 - 87 |
81 - 86 |
84 - 87 |
74 - 80 |
63 - 78 |
Účinnost šnekového převodu / (%)
|
Pomalá L |
70 - 76 |
67 - 76 |
64 - 75 |
65 - 77 |
61 - 69 |
46 - 55 |
Maximální hnací moment / (Nm) |
Rychlá H |
9,0 |
23,3 |
38,4 |
78,6 |
162,1 |
268,4 |
Maximální hnací moment / (Nm) |
Pomalá L |
9,0 |
23,3 |
38,4 |
78,6 |
162,1 |
182,9 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
Parametry zdvižné převodovky MH / JH s kuličkovým šroubem:
Velikost zdvižné převodovky |
MH1 |
MH2 |
MH3 |
MH4 |
MH5 |
J3 |
Maximální zdvižná síla / (kN) *
|
5 |
10 |
12,5 |
24 |
69 |
82 |
Průměr a stoupání kuličkového šroubu |
16x5 |
20x5 |
25x5 |
40x5 |
50x10 |
80x10 |
Zdvih na otáčku |
Rychlá H |
1,25 |
1,25 |
0,83 |
0,71 |
1,1 |
1 |
Zdvih na otáčku |
Pomalá L |
0,31 |
0,31 |
0,21 |
0,18 |
0,28 |
0,25 |
Převodový poměr |
Rychlá H |
4:1 |
4:1 |
6:1 |
7:1 |
9:1 |
10:1 |
Převodový poměr |
Pomalá L |
16:1 |
16:1 |
24:1 |
28:1 |
36:1 |
40:1 |
Účinnost / (%)
|
Rychlá H |
83 |
82 |
80 |
78 |
70 |
60 |
Účinnost / (%)
|
Pomalá L |
78 |
72 |
67 |
66 |
60 |
45 |
Rozběhový moment / (Nm) |
Rychlá H |
0,04 |
0,11 |
0,15 |
0,35 |
0,84 |
1,32 |
Rozběhový moment / (Nm) |
Pomalá L |
0,03 |
0,10 |
0,12 |
0,25 |
0,51 |
0,97 |
Účinnost šnekového převodu |
Rychlá H |
83 - 86 |
82 - 87 |
81 - 86 |
84 - 87 |
74 - 80 |
63 - 78 |
Účinnost šnekového převodu
|
Pomalá L |
70 - 76 |
67 - 76 |
64 - 75 |
65 - 77 |
61 - 69 |
46 - 55 |
Maximální hnací moment / (Nm) |
Rychlá H |
9 |
23,3 |
38,4 |
78,6 |
162,1 |
268,4 |
Maximální hnací moment / (Nm) |
Pomalá L |
9 |
23,3 |
38,4 |
78,6 |
162,1 |
182,9 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

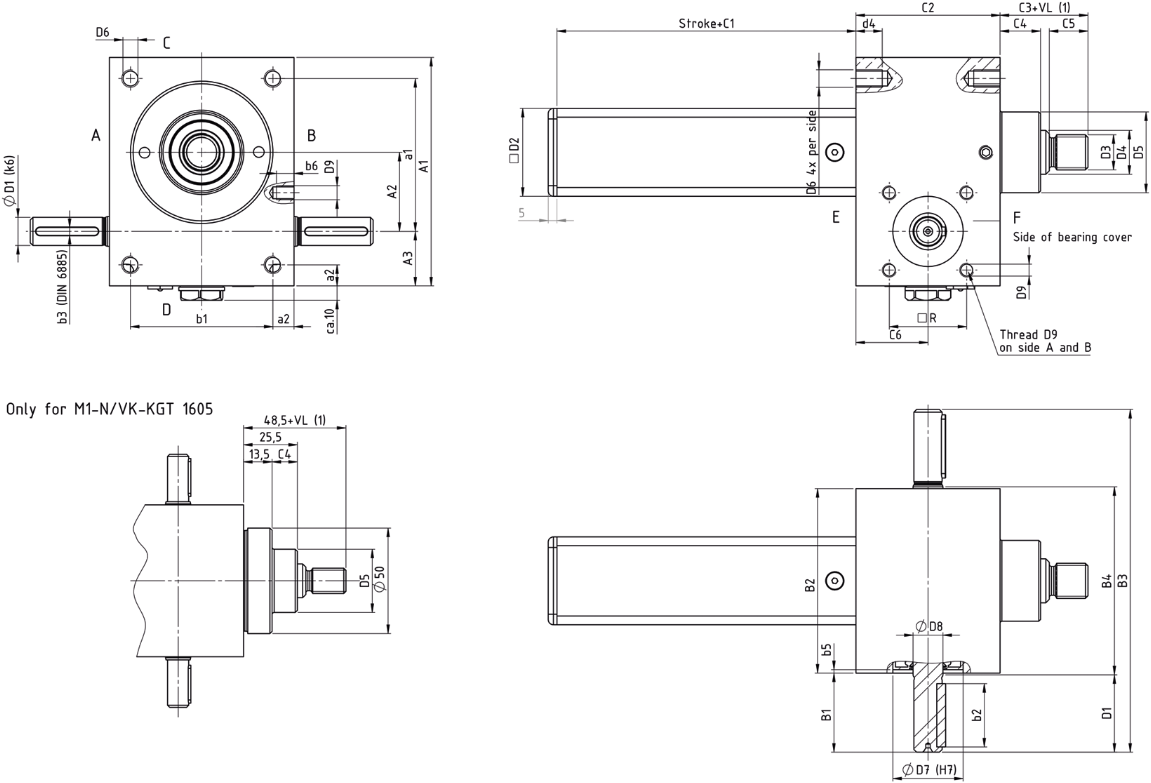

Rozměry zdvižných převodovek MH/JH - VK verze:
Velikost |
Rozměry (mm) |
A1 |
A2 |
A3 |
a1 |
a2 |
B1 |
B2 |
B3 |
B4 |
b1 |
b2 |
b3 |
b5 |
C1 TR |
C1 KGT/AS
|
C2 |
C3 |
MH 1 |
80 |
25 |
24 |
60 |
10 |
24 |
72 |
120 |
77 |
52 |
18 |
3 |
1,5 |
20 |
50 |
62 |
35 |
MH 2 |
100 |
32 |
28 |
78 |
11 |
27,5 |
85 |
140 |
90 |
63 |
20 |
5 |
1,5 |
30 |
60 |
75 |
45 |
MH 3 |
130 |
45 |
31 |
106 |
12 |
45 |
105 |
195 |
110 |
81 |
36 |
5 |
2 |
35 |
70 |
82 |
50 |
MH 4 |
180 |
63 |
39 |
150 |
15 |
47,5 |
145 |
240 |
150 |
115 |
36 |
6 |
2 |
40 |
90 |
117 |
65 |
MH 5 |
200 |
71 |
46 |
166 |
17 |
67,5 |
165 |
300 |
170 |
131 |
56 |
8 |
2,5 |
55 |
100 |
160 |
95 |
JH 3 |
240 |
80 |
60 |
190 |
25 |
67,5 |
220 |
355 |
225 |
170 |
56 |
8 |
8 |
60 |
110 |
165 |
110 |
Velikost |
Pohybový šroub D4
|
Rozměry (mm) |
Trapézový |
Kuličkový |
D1 k6 |
D3 |
d4 |
D5
|
D6
|
D7 H7
|
D8 |
D9
|
b6 |
C4 |
C5 |
C6 |
TK □R |
V-KGT |
MH 1 |
18 x 4 |
16 x 5 |
10 x 21,5 |
M12 |
13 |
30 |
M8 |
32 |
12 |
M5 |
6 |
12 |
19 |
31 |
32 |
35 x 35 |
MH 2 |
20 x 4 |
20 x 5 |
14 x 25 |
M14 |
15 |
38,7 |
M8 |
35 |
15 |
M6 |
10 |
18 |
20 |
37,5 |
35 |
40 x 40 |
MH 3 |
30 x 6 |
25 x 5 |
16 x 42,5 |
M20 |
15 |
46 |
M10 |
40 |
17 |
M8 |
10 |
23 |
22 |
41 |
44 |
50 x 50 |
MH 4 |
40 x 7 |
40 x 5 / 10 |
20 x 45 |
M30 |
16 |
60 |
M12 |
52 |
25 |
M10 |
14 |
32 |
29 |
58,5 |
55 |
70 x 70 |
MH 5 |
55 x 9 |
50 x 10 |
25 x 65 |
M36 |
30 |
85 |
M20 |
62 |
28 |
M12 |
16 |
40 |
48 |
80 |
70 |
90 x 90 |
JH 3 |
80 x 10 |
80 x 10 |
30 x 65 |
M64 x 3 |
45 |
120 |
M30 |
80 |
32 |
M12 |
18 |
40 |
58 |
82,5 |
80 |
125 x 125 |
