Popis:

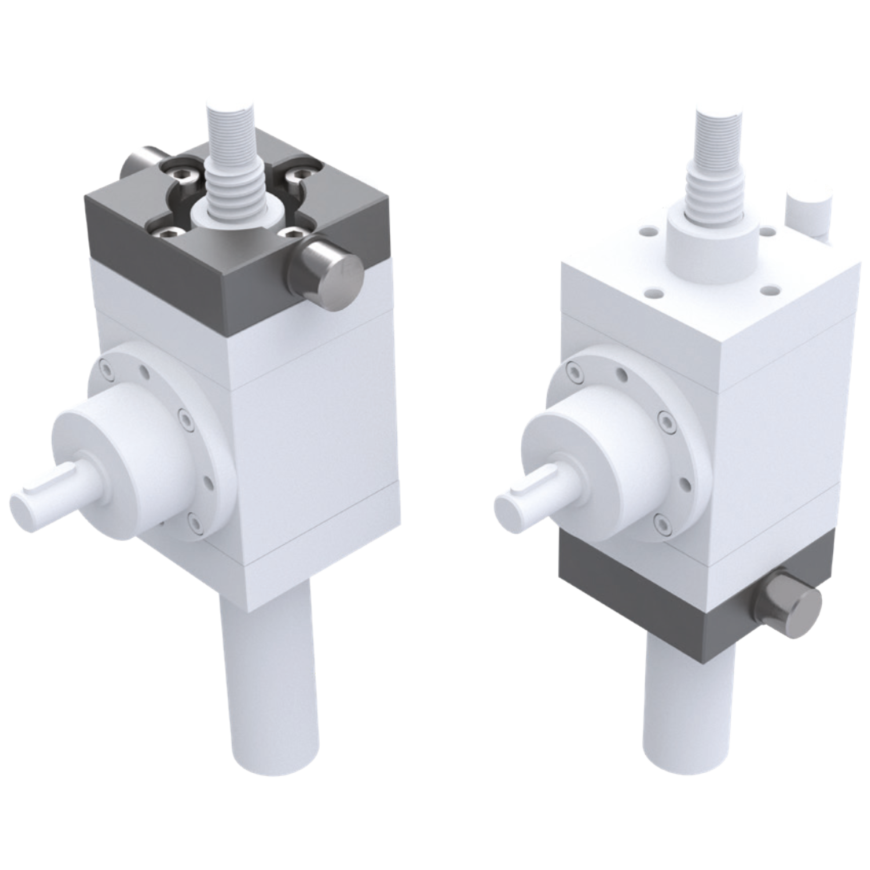

Montážní adaptery řady KA-G jsou vhodné pro aplikace, kdy je vyžadována přídavná rotace zdvižné převodovky. Pomocí těchto montážních adapterů, někdy také nazývaných kardanových adapterů, lze docílit vlastní rotace kolem osy zdvižné převodovky. Standardní montážní strana je zespodu převodové skříně (strana E ... viz. obrázek). Pokud je nutné umístění na horní straně převodovky (strana F), pak si žádáme o uvedení toho požadavku do specifikace. Dostupné také v nerezovém provedení.

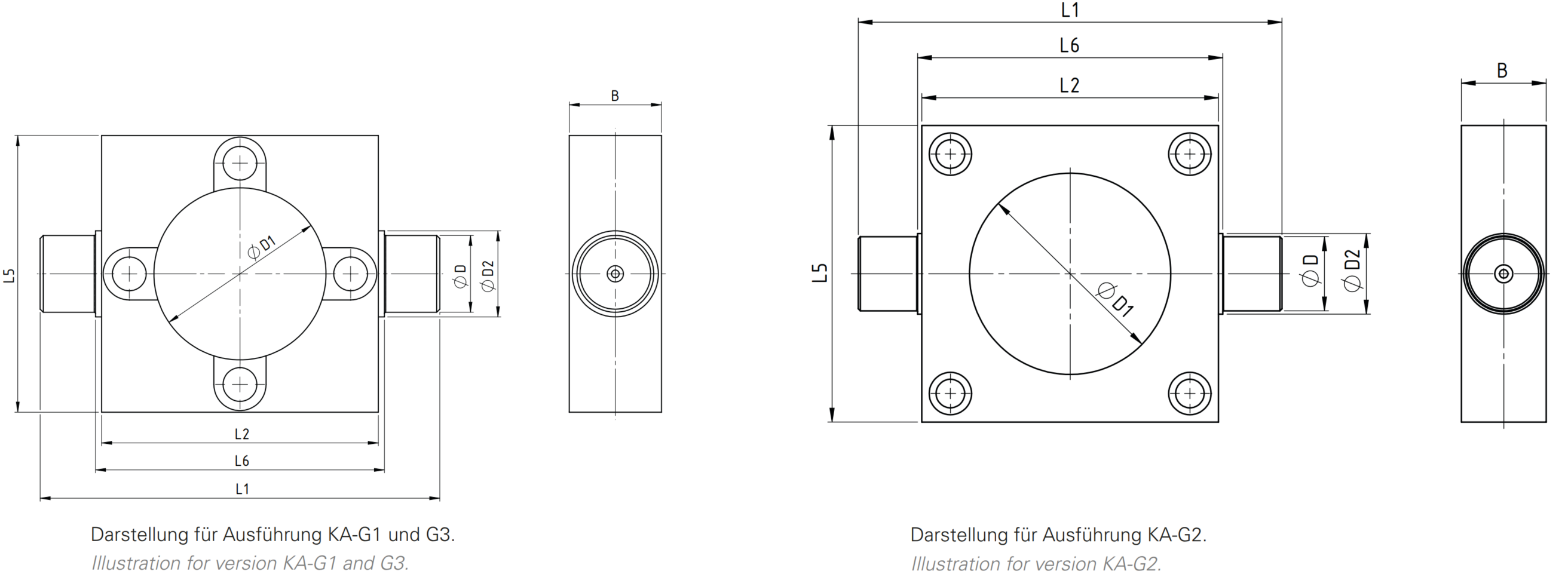

pro g1

Rozměry:

Velikost Rozměry (mm)
L1 L2 L3 L4 L5 L6 Ø Df8
 Ø D1 Ø D2 B
M 0 80 60 38 8 50 64 10 30 13 15
M 1 110 80 49 9 72 84 15 35 18 20
M 2 140 100 60 10 85 104 20 45 23 25
M 3 170 130 76 11 105 134 25 55 28 30
M 4 240 180 102 12 145 184 35 70 38 40
M 5 270 200 117 17 165 204 45 95 48 50
J 1 290 210 120 15 195 214 50 100 56 60
J 2 330 240 140 20 220 244 70 115 76 80
J 3 330 240 140 20 220 244 70 130 76 80
J 4 410 270 165 20 250 294 80 155 88 90
J 5 520 360 210 30 300 364 90 185 96 100

kat2

Modely

csm icon step ee9423dffb

3D konfigurace příslušenství (Na vyžádání)

Nebo v případě zájmu na vyžádání info@mnsystems.cz
